Bộ khuếch đại sợi pha tạp Ytterbium

Mục lục

1. Giới thiệu Bộ khuếch đại sợi pha tạp Ytterbium

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Lưu ý vận hành và bảo trì

12. Đảm bảo chất lượng và dịch vụ hậu mãi

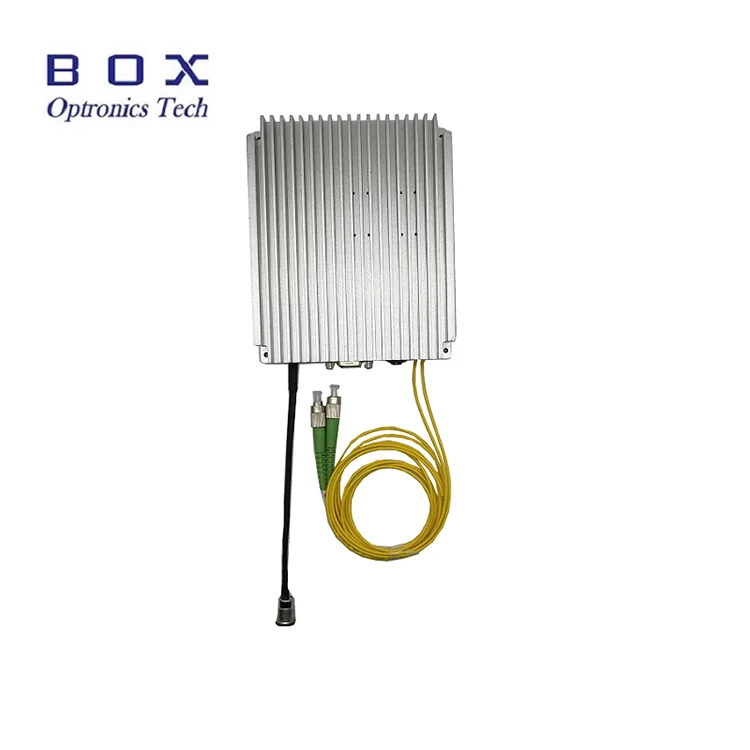

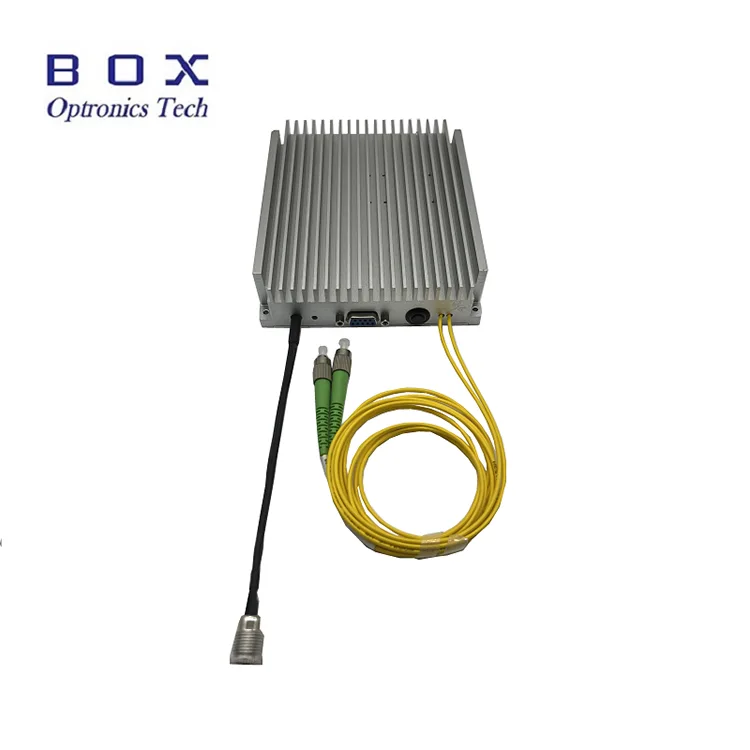

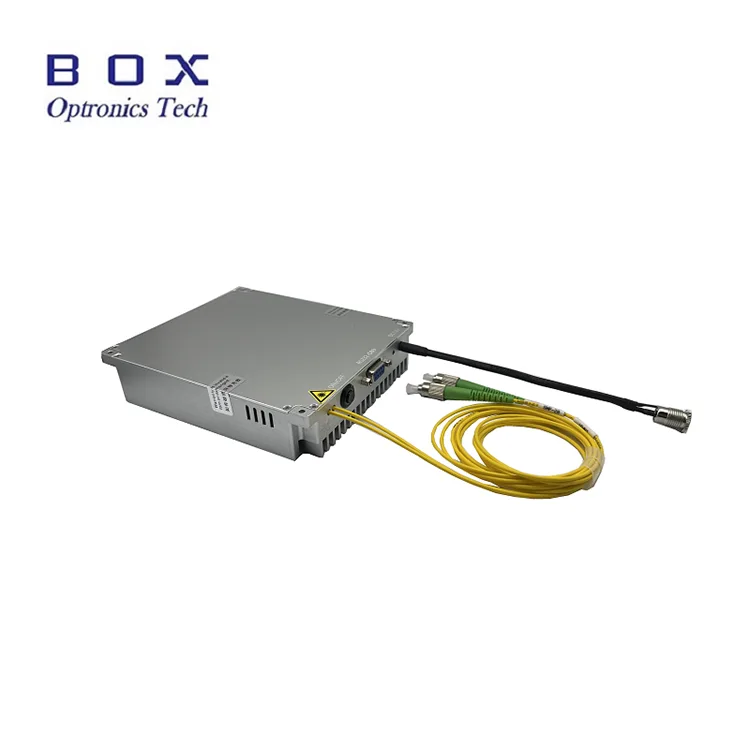

Giới thiệu sản phẩm-Bộ khuếch đại sợi pha tạp Ytterbium

Bộ khuếch đại sợi pha tạp Ytterbium (YDFA) sử dụng laser bơm bán dẫn để kích thích sợi khuếch đại pha tạp ytterbium, cung cấp khả năng khuếch đại quang hiệu quả trong phạm vi bước sóng 1030–1080nm. Bộ khuếch đại cung cấp công suất đầu ra bão hòa tùy chọn và có thể điều chỉnh liên tục ở mức 17/20/23/25/26/27/30/33/37/40dBm, có mức tăng cao, độ ồn thấp và hiệu suất đầu ra ổn định.

Có sẵn ở cả cấu hình mô-đun để bàn và mô-đun nhỏ gọn, YDFA hỗ trợ điều khiển bảng mặt trước, giao tiếp nối tiếp và vận hành phần mềm PC, khiến nó phù hợp với các ứng dụng như khuếch đại laser 1064nm trong nghiên cứu khoa học, hệ thống laser công nghiệp, ứng dụng laser sợi quang và hệ thống đo quang học chính xác.

Thông số sản phẩm-Bộ khuếch đại sợi pha tạp Ytterbium

Tính năng sản phẩm-Bộ khuếch đại sợi pha tạp Ytterbium

● Dải bước sóng rộng;

● Công suất đầu ra cao lên tới 40dBm;

● Độ ồn thấp;

● Hi1060 hoặc PM980 tùy chọn.

Ứng dụng sản phẩm-Bộ khuếch đại sợi pha tạp Ytterbium

● Quang học phi tuyến; tôi

● Quang tử vi sóng;

● Hệ thống LiDAR mạch lạc.

Chi tiết sản phẩm-Bộ khuếch đại sợi pha tạp Ytterbium

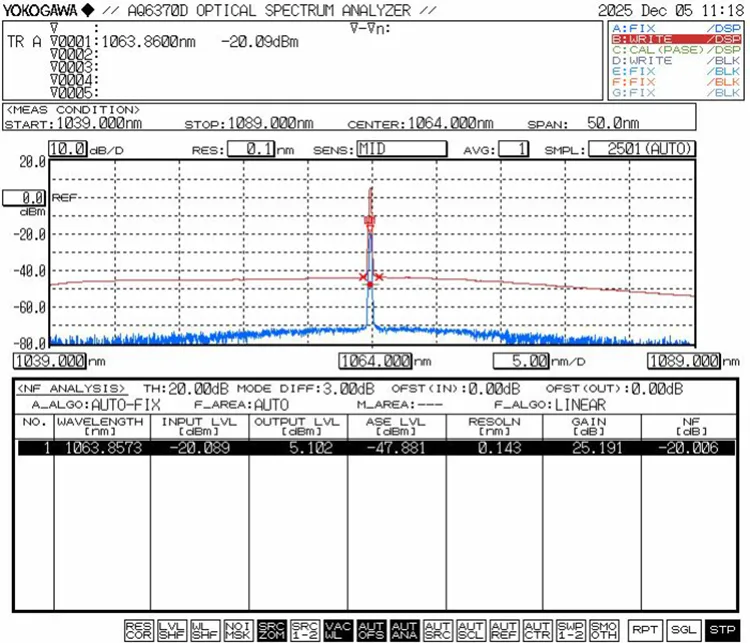

● Phổ quang của tín hiệu khuếch đại 1064nm, công suất đầu vào 0dBm, 3A

● Nguồn không ổn định@công suất đầu ra 27dBm, đầu vào 0dBm 1064nm, chế độ APC

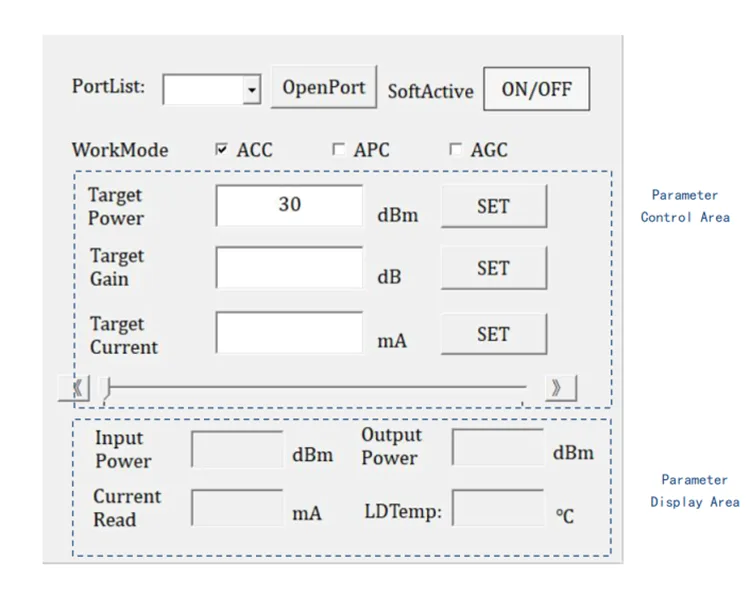

● Giao diện phần mềm điều khiển trên PC

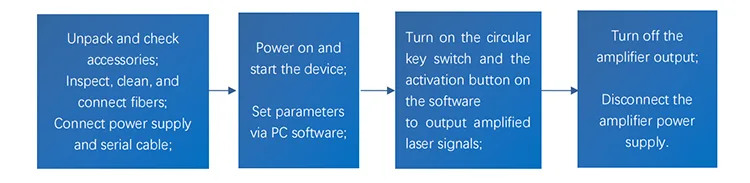

Các bước vận hành-Bộ khuếch đại sợi pha tạp Ytterbium

Bước 1. Giải nén và lắp ráp: Trước khi lắp ráp, hãy kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa, bao gồm cáp nguồn hoặc bộ đổi nguồn, dây nối cáp quang, hướng dẫn vận hành, báo cáo kiểm tra, v.v.

Kết nối nguồn điện: Bộ khuếch đại để bàn có thể được kết nối trực tiếp với nguồn điện xoay chiều; bộ khuếch đại mô-đun phải được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng.

Sử dụng thiết bị và dụng cụ đặc biệt (bộ kiểm tra mặt đầu sợi, bộ làm sạch đầu nối sợi) để kiểm tra và làm sạch mặt đầu nối sợi. Chỉ khi sạch hoàn toàn mới sử dụng dây nhảy quang để kết nối nguồn đèn tín hiệu với cổng đầu vào bộ khuếch đại.

Bước 2. Bật nguồn điện của bộ khuếch đại, chọn chế độ làm việc trong phần mềm PC và đặt các thông số như công suất đầu ra hoặc dòng bơm.

Lưu ý: Mỗi lần bật mô-đun bộ khuếch đại, chế độ làm việc (APC/ACC) và dòng điện làm việc hoặc công suất đầu ra của bộ khuếch đại là các thông số cài đặt từ lần sử dụng gần đây nhất. Nếu cần điều chỉnh, nó có thể được sửa đổi thông qua phần mềm PC. Bộ khuếch đại thường được đặt ở mức dòng điện làm việc tối thiểu và công suất đầu ra tối thiểu theo mặc định tại nhà máy.

Bước 3. Nhấn công tắc phím kích hoạt (ACT) trên mô-đun và nhấp vào công tắc kích hoạt mềm (SOFTACTIVE) trên phần mềm PC. Lúc này, tín hiệu laser bắt đầu được khuếch đại và xuất ra. Trong quá trình thử nghiệm, chế độ làm việc và công suất đầu ra có thể được điều chỉnh kịp thời khi cần thiết.

Lưu ý: Khi bộ khuếch đại ở trạng thái phát sáng (công tắc kích hoạt đang bật), nghiêm cấm cắm, rút ​​phích cắm hoặc kết nối các đầu nối dây nhảy sợi; nếu không, mặt cuối của đầu nối sợi quang và bản thân bộ khuếch đại có thể bị hỏng, dẫn đến trục trặc.

Setp4. Sau khi sử dụng, hãy tắt công tắc phím kích hoạt (ACT) để cắt đầu ra bộ khuếch đại, tắt nguồn điện và ngắt kết nối cáp quang.

Thông tin đặt hàng-Bộ khuếch đại sợi pha tạp Ytterbium

ví dụ: YDFA-27-PM-M

(Thông tin đặt hàng: Fiber Amplifier pha tạp Ytterbium, công suất đầu ra 27dBm, với sợi PM980, gói module).

Bảng dữ liệu và bảng thử nghiệm-Bộ khuếch đại sợi pha tạp Ytterbium

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán-Bộ khuếch đại sợi pha tạp Ytterbium

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Bộ khuếch đại sợi pha tạp Ytterbium theo thời gian

Sản xuất: 10-15 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế: 3-5 ngày làm việc.

Lưu ý vận hành và bảo trì-Bộ khuếch đại sợi pha tạp Ytterbium

● Bộ khuếch đại phải hoạt động trong dải công suất và bước sóng tín hiệu quang định mức. Không nhập tín hiệu quang vượt quá phạm vi chỉ định. Tham khảo báo cáo thử nghiệm sản phẩm để biết các thông số cụ thể.

● Trước khi bắt đầu, đảm bảo đã tắt công tắc nguồn và công tắc phím, sau đó kết nối nguồn điện. Khi tắt máy, trước tiên hãy tắt công tắc phím và ngắt kết nối nguồn điện sau khi đèn báo đầu ra tắt. Không trực tiếp cắt nguồn điện khi bộ khuếch đại đang hoạt động.

● Không nên cắm/rút phích cắm thường xuyên của đầu nối cáp quang đầu vào và đầu ra vì điều này có thể gây nhiễm bụi, tăng tổn thất chèn hoặc cháy mặt đầu của đầu nối cáp quang.

● Đầu nối FC/APC ở cổng đầu ra chính chỉ dùng để kiểm tra nguồn điện; nghiêm cấm kết nối nó với các đầu nối cáp quang khác. Nếu sợi đầu ra cần được kết nối với các sợi khác, nên ghép nối bằng máy ghép sợi tổng hợp.

● Giữ thiết bị tránh ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và dịch vụ hậu mãi-Bộ khuếch đại sợi pha tạp Ytterbium

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
