Laser sợi quang có băng thông siêu hẹp 1064nm 20kHz

Mục lục

1. Giới thiệu về Laser sợi quang có băng thông siêu hẹp 1064nm 20kHz

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Đây là sợi quang có băng thông siêu hẹp 1064nm 20kHz Laser sử dụng cấu trúc khoang laser DFB sợi quang, tạo ra hiệu ứng laser sóng liên tục có độ rộng đường truyền hẹp ở chế độ dọc đơn ở bước sóng 1064nm dải bước sóng. Công suất đầu ra 50/100/200/500/1000mW là tùy chọn. Nó hỗ trợ cấu hình để bàn và mô-đun với giao tiếp RS232 giao diện và phần mềm giám sát để tích hợp hệ thống. Thích hợp cho LiDAR, thủy âm và cảm biến sợi quang phân tán.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● quang phổ băng thông 20KHz;

● Toàn chất xơ khoang cộng hưởng DFB;

● Bước sóng ổn định mà không cần nhảy chế độ.

Ứng dụng sản phẩm

● LiDAR;

● âm thanh cảm biến, hydrophone;

● Chất xơ Cảm biến phân tán quang học.

sản phẩm Chi tiết

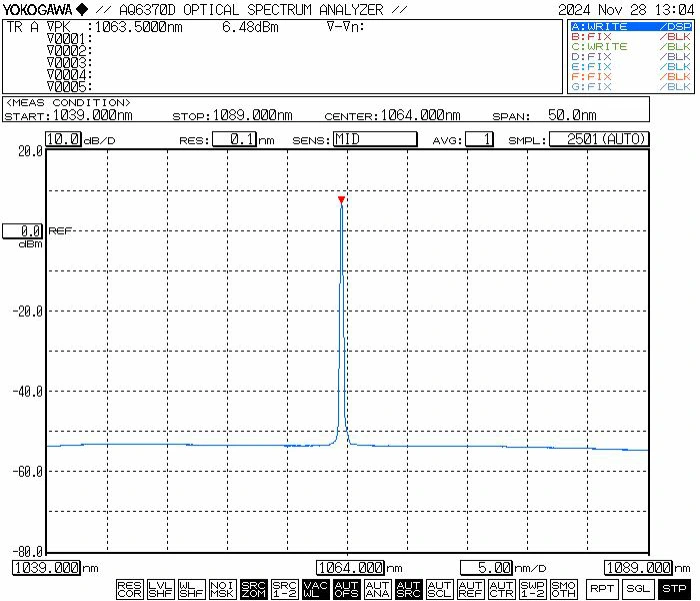

● Phổ điển hình: 1064nm

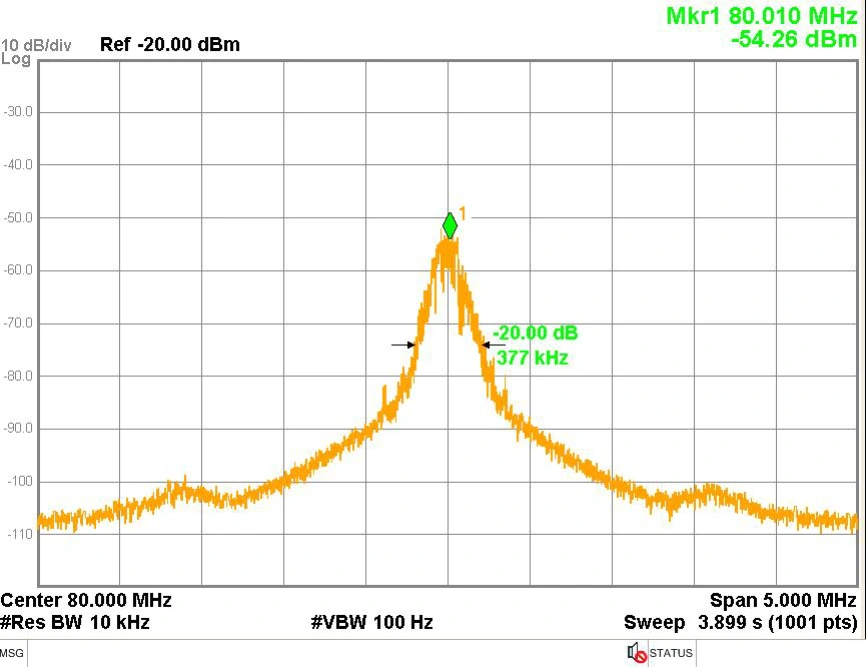

● Độ rộng đường truyền điển hình: Độ rộng đường phổ 3dB<20 KHz (bằng độ rộng đường truyền 20dB / 20)

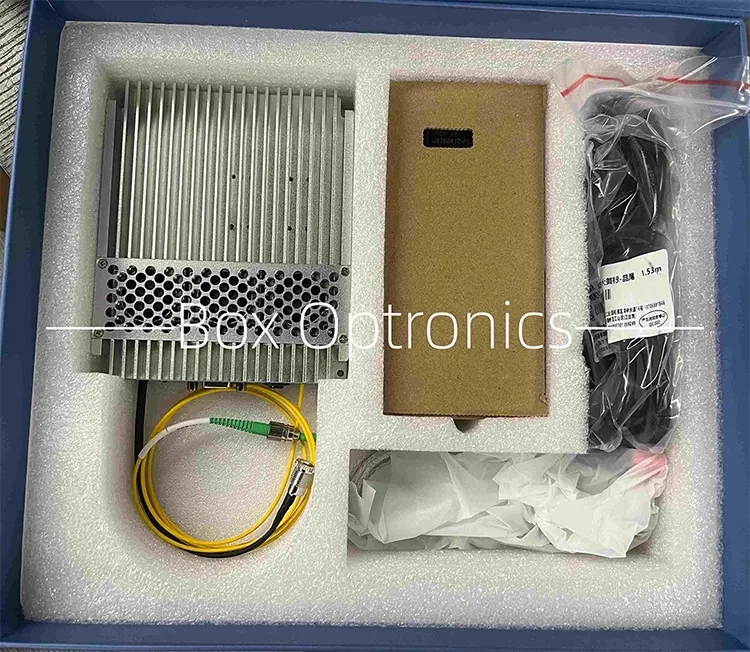

● Ví dụ về bao bì

hoạt động Hướng dẫn

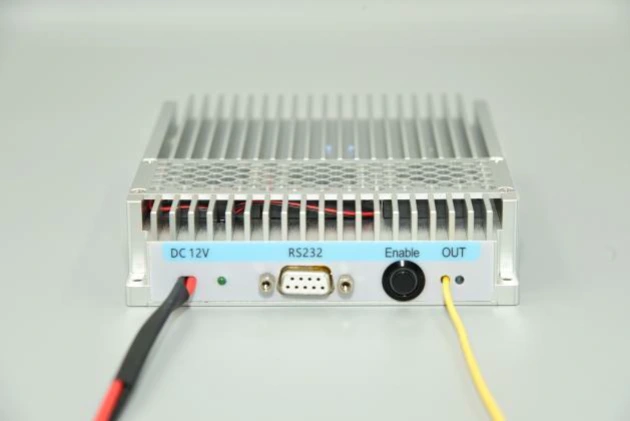

Step1.Appearance: Mô-đun này bao gồm một đầu nối nguồn, đèn báo nguồn, giao diện truyền thông RS232, đầu ra công tắc kích hoạt và cổng sợi đầu ra laser.

Bước 2. Nguồn điện: Cổng nguồn sử dụng một DC5.5×2.1mm tiêu chuẩn giao diện. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. Một đầu nối nguồn hình chữ U cáp để kết nối với nguồn điện chuyển đổi có sẵn theo yêu cầu tại thời điểm mua hàng.

Bước 3. Kết nối cáp quang Jumper: Tháo nắp chống bụi khỏi đầu nối cáp quang, kiểm tra mặt cuối xem có nhiễm bẩn hoặc hư hỏng và đảm bảo sạch sẽ trước khi kết nối với các thiết bị khác thiết bị sợi quang hoặc thiết bị kiểm tra. Đối với các mô hình công suất cao, việc ghép nối nhiệt hạch là được đề nghị.

Setp4.Kết nối mô-đun với máy chủ Máy tính: Sử dụng cáp dữ liệu nối tiếp USB-RS232 đi kèm để kết nối mô-đun với máy tính. Cài đặt trình điều khiển nối tiếp chuyên dụng (được cung cấp bởi nhà sản xuất) để cho phép giao tiếp. Không có trình điều khiển, phần mềm máy chủ không thể kết nối với mô-đun.

Bước 5.Phần mềm: phần mềm máy chủ cho phép điều chỉnh công suất đầu ra và kiểm soát đầu ra laser thông qua nút "SoftActive" (xem sơ đồ giao diện bên dưới). Phần mềm hiển thị cài đặt dòng bơm, công suất đầu ra và trạng thái theo dõi nhiệt độ.

Bước 6. Thao tác phần mềm cụ thể: Như trong sơ đồ, sau khi khởi chạy máy chủ phần mềm máy tính, trước tiên hãy chọn số cổng nối tiếp chính xác trong Danh sách cổng nối tiếp "PortList" và nhấp vào "OpenPort" nút để mở cổng nối tiếp. "Sức mạnh" và "LDTemp" Sau đó, cửa sổ sẽ hiển thị công suất đầu ra hiện tại của mô-đun và nhiệt độ bơm. Nhập giá trị hiện tại của ổ đĩa máy bơm vào trường "Hiện tại" và nhấp vào nút "ĐẶT". Các cài đặt có hiệu lực và nguồn sáng chỉ xuất ra nguồn quang khi cả hai nút vật lý đều bật đèn mô-đun nguồn và nút "SoftActive" trong phần mềm được bật trên. Số phiên bản của phần mềm máy tính chủ phải khớp với phần mềm phiên bản được nêu trong báo cáo thử nghiệm sản phẩm; phiên bản phần mềm có thể được tìm thấy trong báo cáo thử nghiệm của từng sản phẩm.

Bước 7. Bộ nhớ tham số: Các cài đặt và trạng thái được định cấu hình qua phần mềm là được lưu tự động trong mô-đun bộ nhớ trong. Không cần kết nối máy tính chủ nếu các thông số không cần sửa đổi.

Đặt hàng thông tin

ví dụ: NLFL-1064-50-T-SM-M

(Thông tin đặt hàng: Laser sợi quang băng thông siêu hẹp 1064nm 20kHz, Công suất đầu ra 50mW, điều chỉnh công suất, sợi SM, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất 10-15 ngày làm việc để sản xuất. (Nếu có một số trong còn hàng, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Không nên thường xuyên cắm và rút phích cắm đầu ra đầu nối sợi để tránh ô nhiễm bụi, có thể dẫn đến tăng mất chèn hoặc đốt mặt cuối của đầu nối sợi.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được phủ bằng mũ bụi.

● Nếu sợi quang đầu ra cần được kết nối với một sợi quang khác thì đó là khuyến khích sử dụng máy hàn nhiệt hạch.

● Khi khởi động, trước tiên hãy xác nhận rằng công tắc nguồn và công tắc phím được tắt và sau đó kết nối nguồn điện. Khi tắt máy, đầu tiên tắt công tắc phím, sau đó ngắt kết nối nguồn điện sau khi đầu ra đèn báo tắt. Không trực tiếp cắt nguồn điện khi nguồn sáng đang hoạt động.

● Hãy chú ý đến khả năng chống ẩm, chống bụi và chống ăn mòn và bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
