Điốt Laser đuôi lợn đồng trục FP

Đi-ốt Laser đuôi lợn đồng trục FP của Box Optronics có nhiều bước sóng từ 450nm, 520nm, 650nm, 660nm, 785nm, 850nm và 980nm. Được thiết kế cho hệ thống cáp quang, đo quang, thí nghiệm trong phòng thí nghiệm, thiết bị y sinh và quang phổ, các điốt laser CW này cung cấp đầu ra ổn định, độ ồn thấp và tuổi thọ cao. Chúng tôi hỗ trợ mua số lượng lớn và tư vấn mẫu.

Gửi yêu cầu

Mô tả Sản phẩm

Mục lục

1. Giới thiệu Điốt Laser đuôi lợn đồng trục FP

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng

5. Định nghĩa Bản vẽ gói & PIN-OUT (Đơn vị: mm)

6. Thông tin đặt hàng

7. Bảng dữ liệu

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Đảm bảo chất lượng và dịch vụ hậu mãi

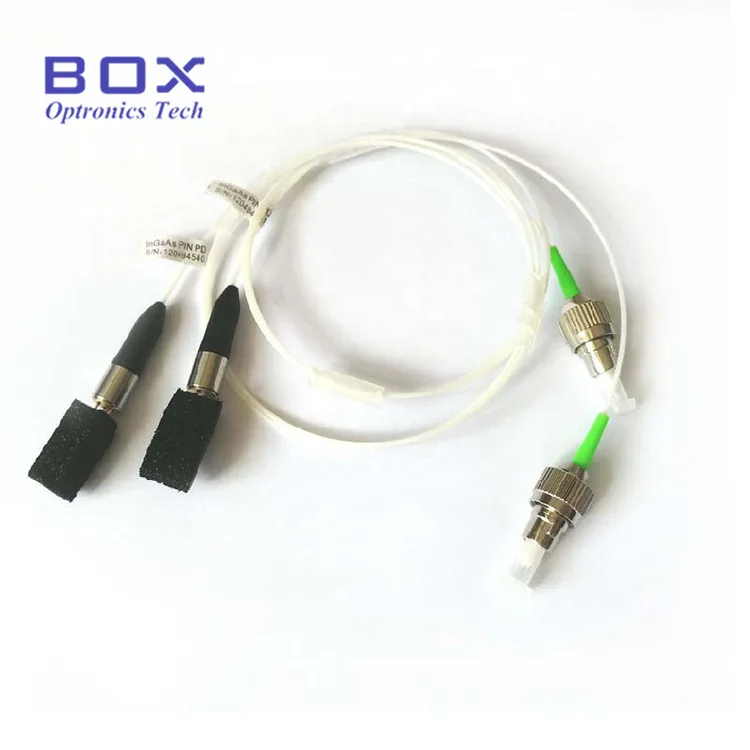

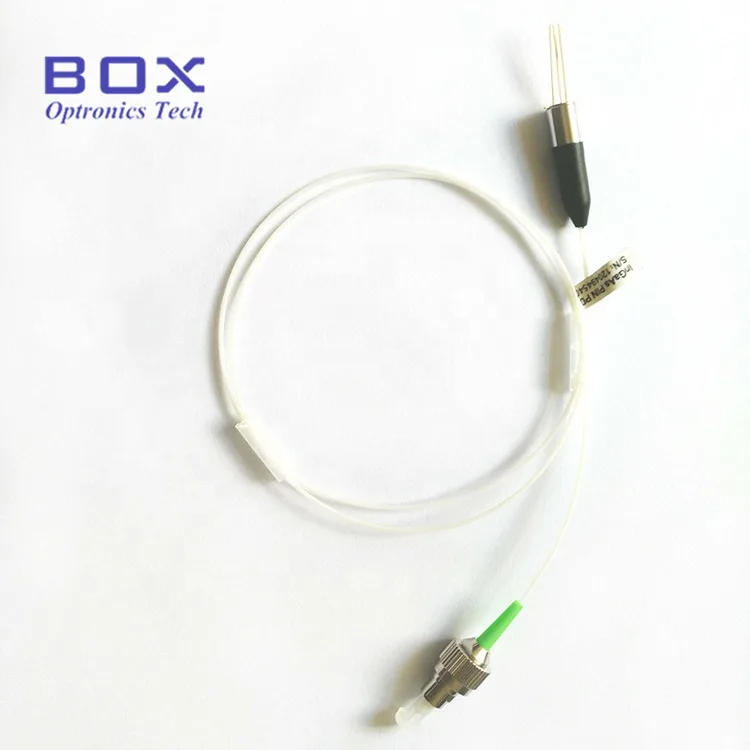

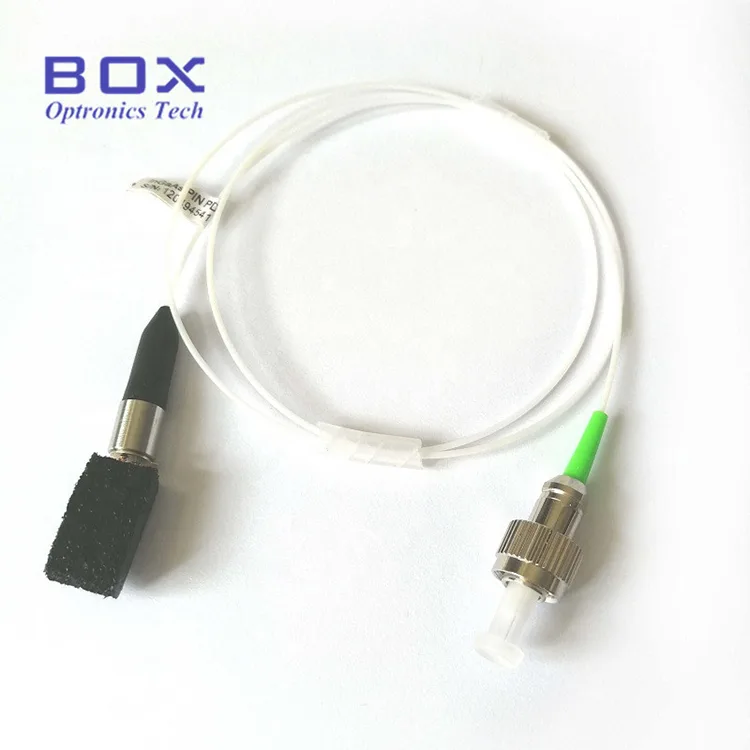

Giới thiệu sản phẩm-Điốt Laser đuôi lợn đồng trục FP

Điốt Laser đuôi lợn đồng trục FP này là một điốt laser Fabry-Perot đơn chế độ, có sẵn các bước sóng 450nm, 520nm, 650nm, 660nm, 785nm, 850nm và 980nm và công suất đầu ra là 5 mW hoặc 10 mW. Đầu nối là FC/APC hoặc SC/APC. Độ tin cậy cao và tuổi thọ lâu dài. Tiêu chuẩn kiểm tra độ tin cậy Telcordia GR-468. Các điốt laser FP đa bước sóng này cung cấp các giải pháp linh hoạt, đáng tin cậy và hiệu suất cao cho nhiều ứng dụng nhìn thấy và cận hồng ngoại.

Thông số sản phẩm-Điốt Laser đuôi lợn đồng trục FP

tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	440	450	460	bước sóng
Công suất đầu ra quang học	PF	NẾU = 65mA	10	20	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	22	40	ma
Điện áp hoạt động	VF	CW	-	5.1	6.0	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	70	90	ma
Loại sợi	-	-	460-HP
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	510	520	530	bước sóng
Công suất đầu ra quang học	PF	NẾU = 65mA	5.0	-	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	22	40	ma
Điện áp hoạt động	VF	CW	-	5.8	6.5	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	60	80	ma
Loại sợi	-	-	460-HP
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	640	650	660	bước sóng
Công suất đầu ra quang học	PF	NẾU = 65mA	-	5	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	55	-	ma
Điện áp hoạt động	VF	CW	-	2.1	2.5	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	-	105	ma
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	652	660	670	bước sóng
Công suất đầu ra quang học	PF	NẾU = 70mA	10	-	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	40	90	ma
Điện áp hoạt động	VF	CW	-	2.4	3.0	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	70	120	ma
Loại sợi	-	-	630HP
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	780	790	800	bước sóng
Công suất đầu ra quang học	PF	NẾU = 70mA	10	-	--	mW
Ngưỡng hiện tại	thứ nhất	CW	-	30	45	ma
Điện áp hoạt động	VF	CW	-	1.9	2.2	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	70	120	ma
Hiệu quả độ dốc	SE	CW	1	1.1	1.2	không có
Giám sát PD	TÔI	-	-	0.2	0.2	ma
Loại sợi	-	-	780HP
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	840	850	860	bước sóng
Công suất đầu ra quang học	PF	NẾU = 60mA	10	-	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	16	20	ma
Điện áp hoạt động	VF	CW	-	2.1	2.3	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	45	60	ma
Hiệu quả độ dốc	SE	CW	-	0.95	-	không có
Giám sát PD	TÔI	-	0.05	0.13	0.5	ma
Loại sợi	-	-	780HP
tham số	Biểu tượng	Điều kiện kiểm tra	tối thiểu	gõ	Tối đa	Đơn vị
Bước sóng trung tâm	λC	POP = PF	965	980	990	bước sóng
Công suất đầu ra quang học	PF	NẾU = 60mA	5	-	-	mW
Ngưỡng hiện tại	thứ nhất	CW	-	12	20	ma
Điện áp hoạt động	VF	CW	-	1.55	2.0	V
Dòng điện hoạt động	NẾU NHƯ	CW	-	30	50	ma
Hiệu quả độ dốc	SE	CW	0.64	0.8	-	không có
Giám sát PD	TÔI	-	0.08	0.3	0.5	ma
Loại sợi	-	-	Chào1060

Tính năng sản phẩm-Điốt Laser đuôi lợn đồng trục FP

● Điốt laser Fabry-Perot(FP) chế độ đơn;

● Tùy chọn bước sóng: 450–980nm;

● Đầu ra ghép sợi đồng trục, hoạt động CW;

● Độ tin cậy cao, tuổi thọ cao;

● Tiêu chuẩn kiểm tra độ tin cậy Telcordia GR-468.

Ứng dụng sản phẩm-Điốt Laser đuôi lợn đồng trục FP

● Chỉ định;

● Bút nhẹ;

● Máy in;

● Laser phòng thí nghiệm và y sinh;

● Cảm biến quang học.

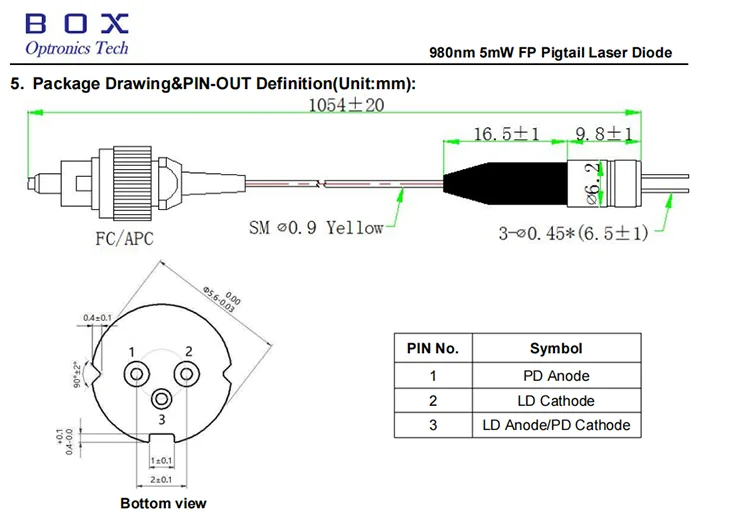

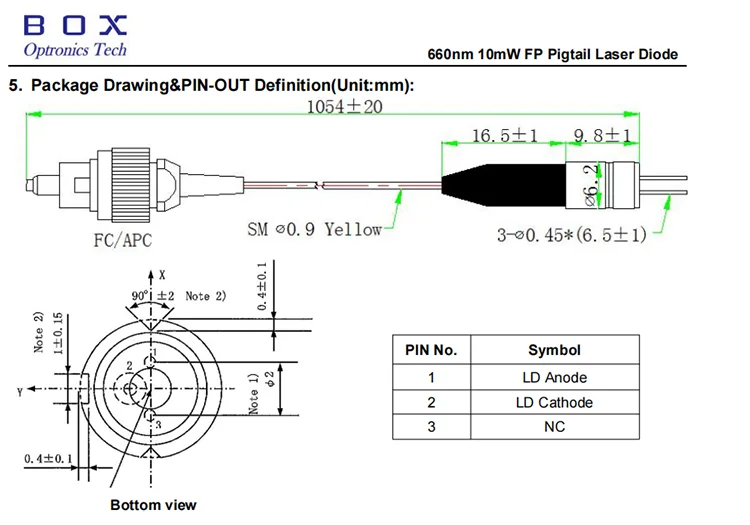

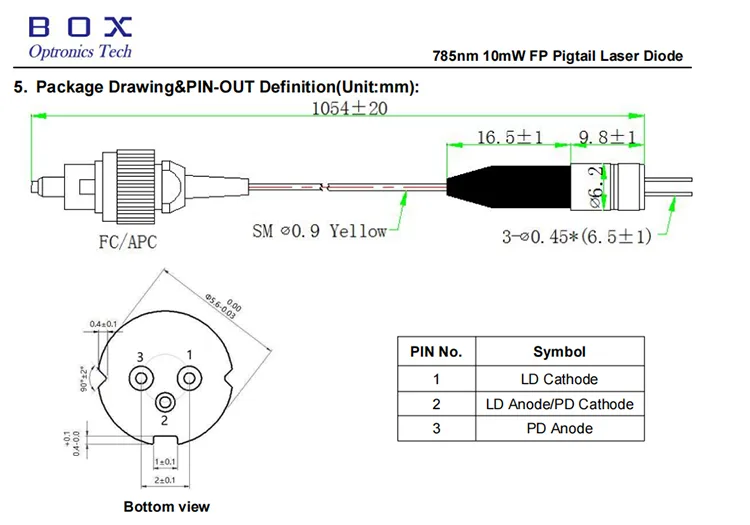

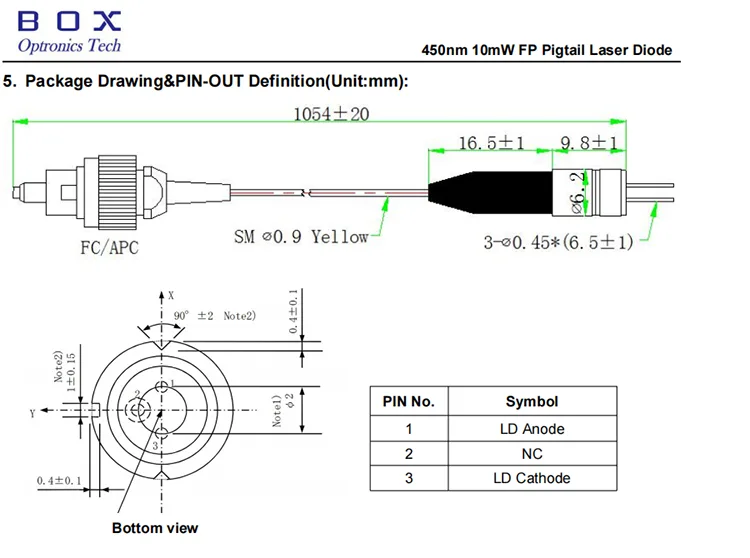

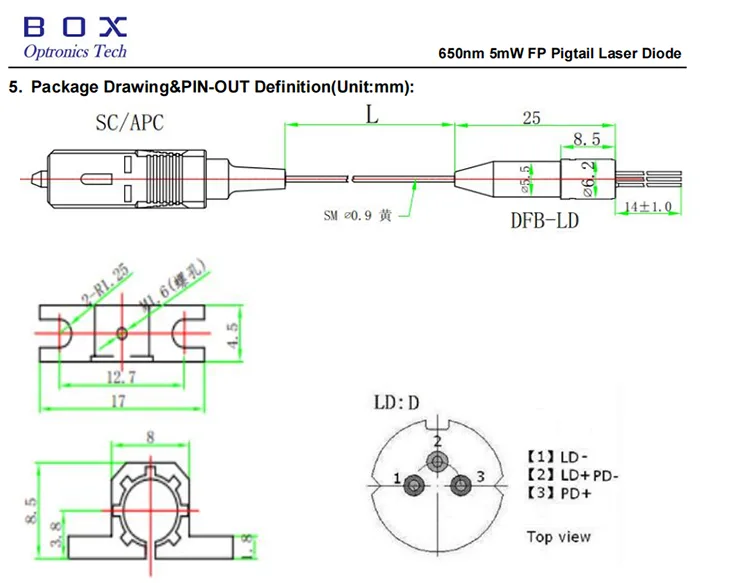

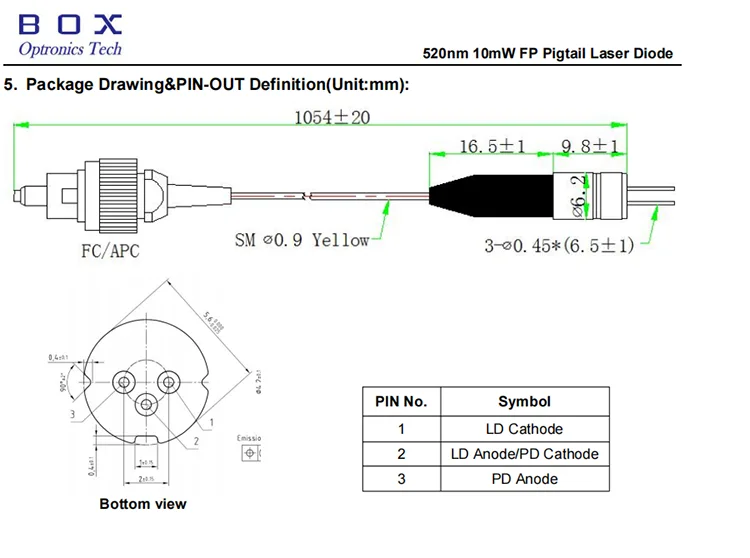

Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -Điốt Laser đuôi lợn đồng trục FP

Thông tin đặt hàng-Diode Laser Pigtail đồng trục FP

BLD	-X	XX	XX	X	-XX
LD	loại chip	Bước sóng	Công suất đầu ra	PIN-OUT	Đầu nối
Đi-ốt laze	F: FP	450: 450nm 520: 520nm	10: 10mW Khác	F: Loại F	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW Khác	D: Loại D	FA: FC/APC SA: SC/APC Khác
		660: 660nm 785: 785nm 850: 850nm	10: 10mW Khác	D: Loại D	FA: FC/APC
		980: 980nm	5: 5mW Khác	D: Loại D	FA: FC/APC

ví dụ: BLD-F78510D-FA

(Thông tin đặt hàng: Điốt Laser đuôi lợn đồng trục FP, 785nm 10mW, chân ra loại D, có đầu nối FC/APC).

Datasheet-FP Điốt Laser đuôi lợn đồng trục

Điều khoản báo giá và thanh toán-Điốt Laser đuôi lợn đồng trục FP

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Đi-ốt Laser đuôi lợn đồng trục FP thời gian dẫn

Sản xuất: khoảng 10 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế: 3-5 ngày làm việc.

Đảm bảo chất lượng và dịch vụ hậu mãi-Điốt Laser đuôi lợn đồng trục FP

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
