Điốt Laser bướm FP 785nm

Mục lục

1. Giới thiệu 785nm Điốt Laser Bướm FP

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

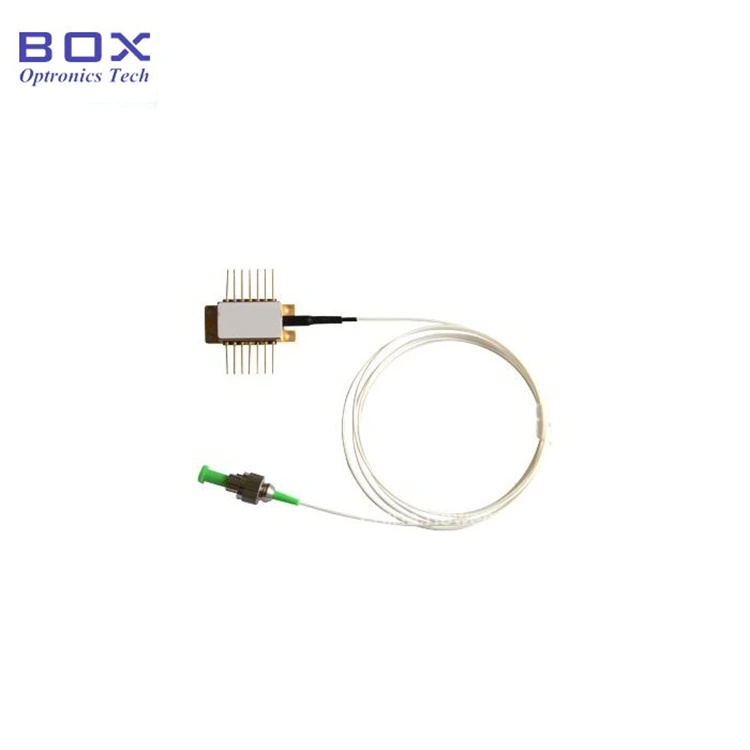

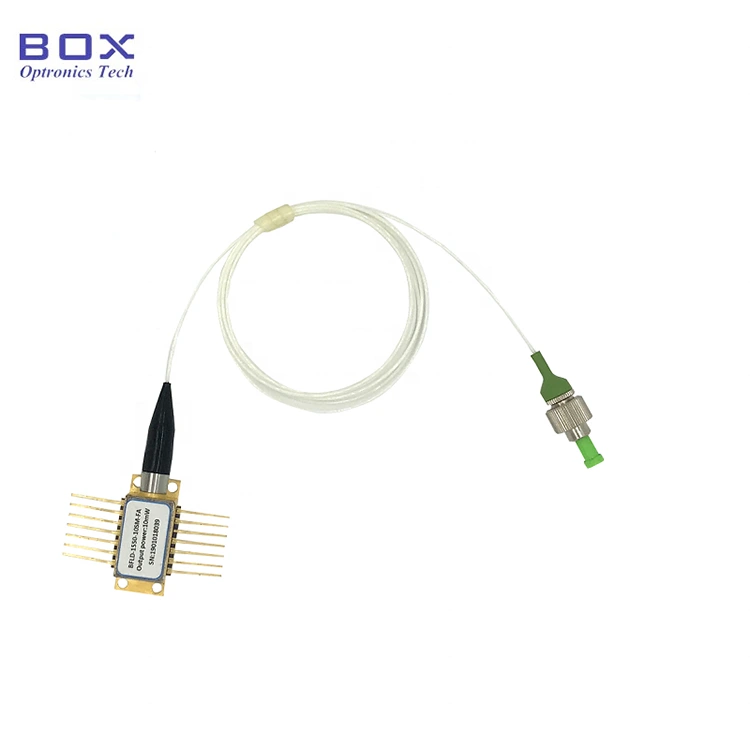

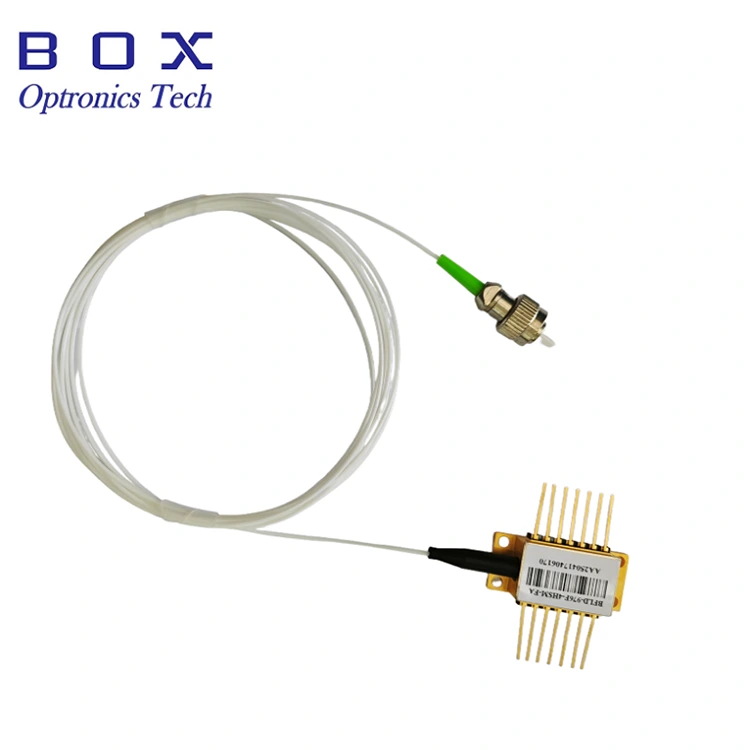

Đây là Điốt Laser Bướm FP 785nm, có tính năng công suất đầu ra 30mW. Loại sợi có thể SM785-HP hoặc PM780-HP và tích hợp TEC, điốt quang giám sát và điện trở nhiệt. các Ống bảo vệ 900um và đầu nối FC/APC là tùy chọn. Nếu các chân yêu cầu hàn, nhiệt độ hàn không được vượt quá 260°C và thời gian hàn không được vượt quá 10 giây. Gói Mô-đun/Bàn ghế có mạch điều khiển, Công suất đầu ra 50mW, có sẵn.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● SM785-HP hoặc sợi PM780-HP;

● Nguồn điện đầu ra tăng lên đến 30mW;

● 14 chân Gói BTF có TEC, nhiệt điện trở và Giám sát PD.

Ứng dụng sản phẩm

● Nguồn sáng;

● Cảm biến sợi quang hệ thống;

● Gia công vật liệu.

Chi tiết sản phẩm

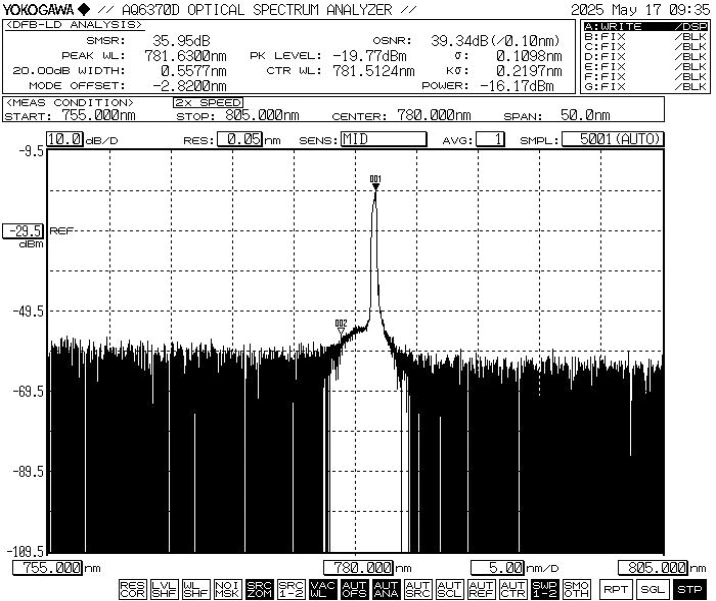

● Phổ điển hình: 785nm, dung sai WL +/-10nm.

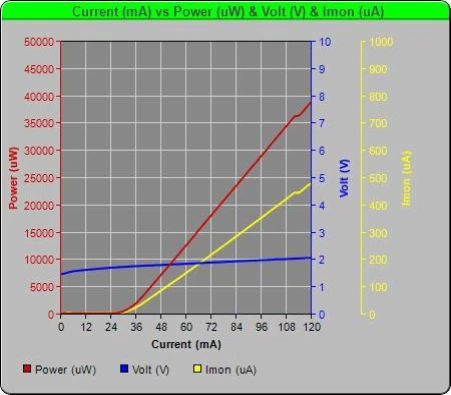

● Đi-ốt Laser hình cánh bướm PIV-785nm 30mW FP

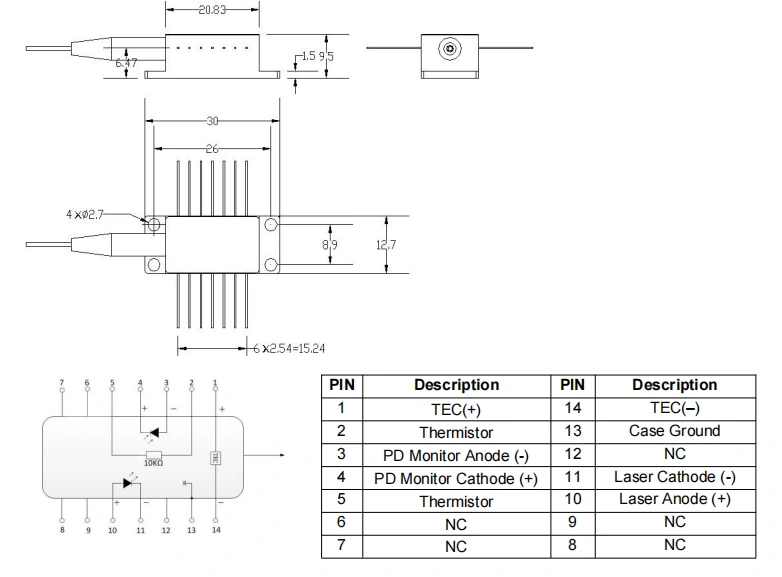

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -785nm FP Butterfly Điốt laze

● Phụ kiện tiêu chuẩn

*Thiết bị độc lập; không có trình điều khiển tích hợp (gói mô-đun có trình điều khiển mạch là tùy chọn).

Đặt hàng thông tin

ví dụ: BFLD-F785-30SM-FA

(Thông tin đặt hàng: Diode Laser FP Butterfly 785nm, công suất 30mW nguồn, cáp quang SM Hi780, đầu nối FC/APC, chân bơm).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động

● Nguy cơ bức xạ laser:Khi thiết bị đang hoạt động, nó phát ra chùm tia laser cường độ cao. Đừng nhìn thẳng vào mặt cuối của sợi vì điều này có thể gây tổn thương mắt.

● Bảo vệ ESD: Thiết bị này được nhạy cảm với tĩnh điện. Vì vậy, phải có biện pháp bảo vệ chống tĩnh điện nghiêm ngặt phải được tuân thủ trong quá trình đóng gói, vận chuyển và sử dụng. Ngoài ra, cần thực hiện các biện pháp phòng ngừa để ngăn chặn sự đột biến của nguồn điện, vì nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị (ví dụ: đảm bảo thiết bị phù hợp nối đất và đeo dây đeo cổ tay chống tĩnh điện).

● Xử lý sợi quang và thiết bị:Quang học sợi dễ vỡ. Không kéo thiết bị bằng sợi quang. Khi chèn hoặc tháo thiết bị ra khỏi ổ cắm, không tác dụng lực lên hoặc kéo thiết bị tay áo ở phía sau vỏ thiết bị. Đối với các thiết bị được trang bị đầu nối, đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Yêu cầu hàn chân: Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260 ° C và thời gian hàn không quá 10 giây. Đặc biệt chú ý đến sau: trong quá trình hàn, thiết bị phải ở trạng thái không được cấp nguồn và mỏ hàn phải được nối đất đúng cách.

● Hoạt động bật nguồn:Trong quá trình bật nguồn xử lý, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có thể làm hỏng chip. Thay vào đó, hãy cấp nguồn cho thiết bị ở mức hiện tại gần với ngưỡng của chip và sau đó tăng dần dòng điện từng bước nhỏ cho đến mức mong muốn đã đạt được.

● Trình tự làm mát và khởi động:Trước cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát, sau đó tiến hành tăng công suất - tăng các bước để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
