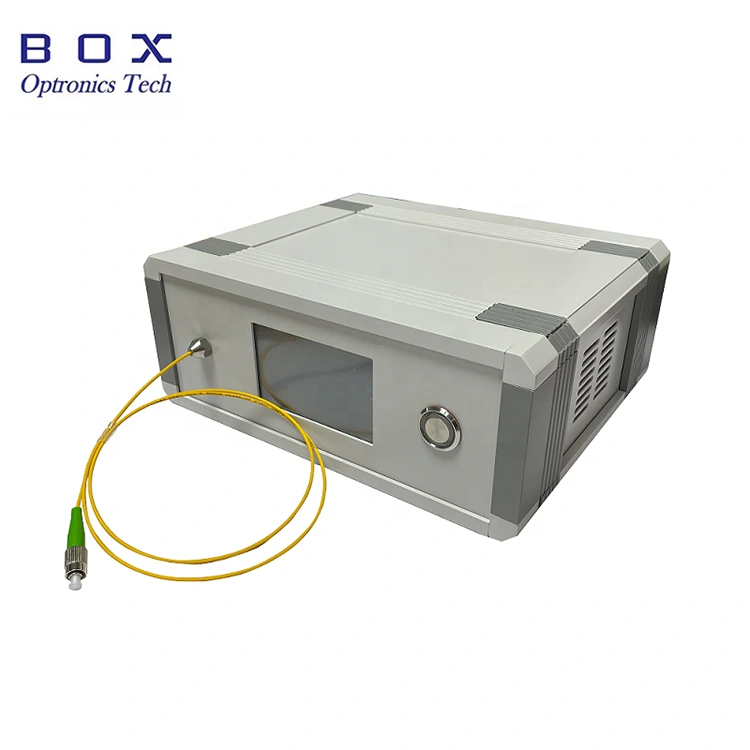

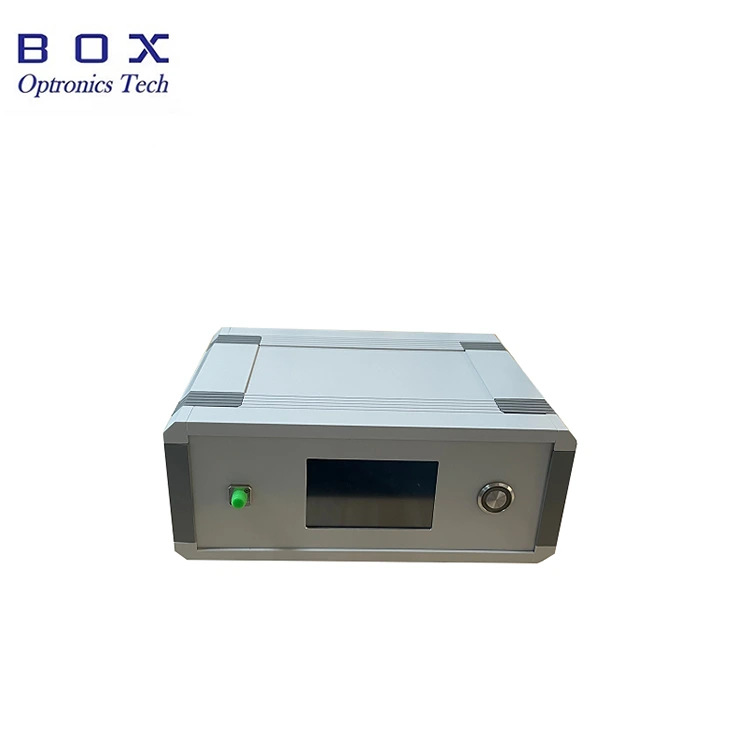

Nguồn sáng SLD công suất cao 1310nm 80mW của Box Optronics sử dụng chip laser bán dẫn tiên tiến và mạch tích hợp chuyên dụng để mang lại công suất cao, độ ổn định đặc biệt và mức tiêu thụ điện năng thấp. Nguồn sáng này cung cấp công suất đầu ra ít nhất 80 mW (với giá trị điển hình là 100 mW), được ghép nối thông qua sợi quang duy trì phân cực hoặc chế độ đơn. Nó được trang bị giao diện màn hình cảm ứng cho phép điều chỉnh dòng điện và công suất đầu ra của nguồn sáng.
|
Thông số |
Đơn vị |
Giá trị |
Ghi chú |
|
Bước sóng hoạt động |
bước sóng |
1310 |
±20 |
|
Công suất đầu ra |
mW |
Tối thiểu. 80, kiểu. 100 |
Có thể tùy chỉnh |
|
Bộ cách ly quang |
dB |
Với |
|
|
Sự ổn định ngắn hạn |
dB |
≤±0,02/15 phút |
|
|
Ổn định lâu dài |
dB |
≤±0,05/8 giờ |
|
|
Đầu nối sợi |
- |
FC/APC |
|
|
Loại sợi |
- |
Sợi SMF-28e / PM |
|
|
Kích thước |
mm |
195(W)×220(D)×120(H) |
bàn để bàn |
|
125(W)×150(D)×20(H) |
mô-đun |
||
|
Đầu vào nguồn |
V |
AC 110~240V |
bàn để bàn |
|
DC 5V/4A |
mô-đun |
||
|
Giao diện truyền thông |
- |
DB9 Nữ(RS232) |
|
|
Nhiệt độ hoạt động |
℃ |
-5 ~ +55 |
|
|
Nhiệt độ bảo quản |
℃ |
-40 ~ +85 |
|
● Công suất cao: min.80mW, typ.100mW.
● Công suất và quang phổ ổn định;
● Màn hình cảm ứng LCD, dễ thao tác;
● Sợi SMF-28e/PM.
● Cảm biến sợi quang;
● Kiểm tra tổn thất chèn thành phần thụ động;
● Hình ảnh y học/sinh học sâu.

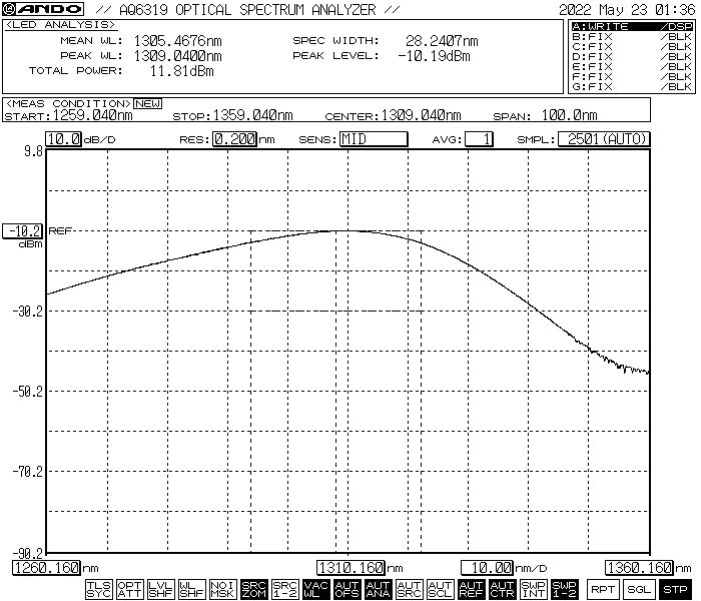

● Phổ điển hình

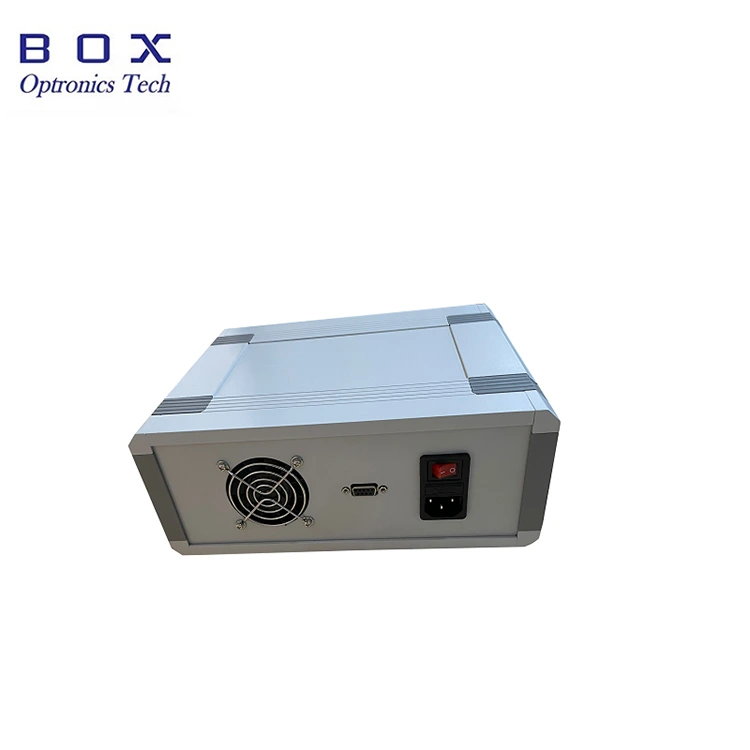

● Mặt sau: có quạt làm mát, giao diện truyền thông, công tắc nguồn, cổng nguồn.

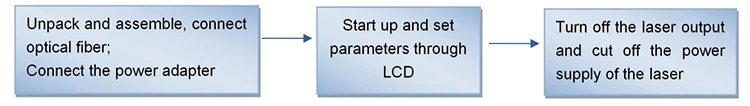

Bước 1. Mở và lắp ráp:
Vui lòng kiểm tra xem các phụ kiện có đầy đủ hay không trước khi lắp ráp.
Bước 2. Kết nối nguồn điện:
Cắm dây nguồn vào ổ cắm dây nguồn của bảng nối đa năng khung máy và kết nối nguồn điện.
Bước 3. Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.
Setp4. Bật nguồn sáng:

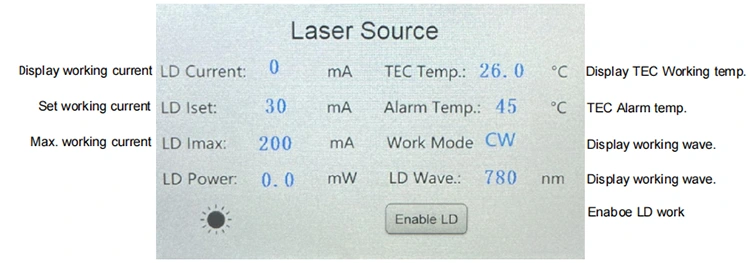

Bật công tắc nguồn ở mặt sau. Lưu ý: tại thời điểm này, giá trị dòng điện và công suất làm việc là các thông số được đặt trong lần tắt máy gần đây nhất. Nếu cần điều chỉnh chúng, bạn có thể chạm và sửa đổi chúng thông qua màn hình LCD. Sau khi đặt dòng điện hoạt động phù hợp, hãy kích hoạt đầu ra tia laser thông qua công tắc “Bật LD”.
Bước5. Tắt máy
Sau khi sử dụng, tắt bảng điều khiển phía trước “bật LD” để tắt đầu ra laser và tắt công tắc nguồn, rút dây nguồn.
|
Tên |
Bước sóng |
Công suất đầu ra |
Loại sợi |
Đầu nối |
Kích thước |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Nguồn sáng SLD |
1310:1310nm |
80: 80mW 1H:100mW |
SM:sợi SM PM:Sợi PM |
FA:FC/APC SA:SC/APC Khác |
M: Mô-đun B:Bàn ghế |
ví dụ: BSLD-1310-1HSM-FA-B
(Thông tin đặt hàng: Nguồn sáng công suất cao 1310nm 100mW SLD, có sợi SM, đầu nối FC/APC, gói Benchtop).
● Điều khoản báo giá
(1) EXW:
Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics đề xuất sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.
(2) DAP:
Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.
(3) Khác
● Điều khoản thanh toán
PayPal và T/T có sẵn.
Quá trình sản xuất mất khoảng 10 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)
Hậu cần quốc tế có thể mất 3-5 ngày làm việc.
● Khi khởi động, trước tiên hãy xác nhận rằng công tắc nguồn và công tắc nút bấm đã tắt, sau đó kết nối nguồn điện. Khi tắt máy, trước tiên hãy xác nhận công tắc tắt LD tắt, sau đó tắt công tắc nút và sau đó ngắt kết nối nguồn điện. Không cắt nguồn điện trực tiếp khi thiết bị đang hoạt động.
● Trước khi kết nối đầu nối cáp quang, hãy lau sạch bằng giấy tráng gương không bụi và đảm bảo phối hợp với máy dò khuôn mặt đầu sợi quang để quan sát. Sau khi xác nhận việc làm sạch, hãy kết nối nó qua mặt bích; mặt cuối của đầu nối cáp quang có thể bị cháy khi kết nối tia laser. Khi kết nối mặt bích phải đảm bảo không có thao tác nhẹ nhàng. Khi không sử dụng, vui lòng đậy nắp chống bụi của đầu nối cáp quang.
● Để tránh bụi làm cháy mặt cuối của đầu nối cáp quang, không thường xuyên cắm và rút đầu nối cáp quang ở mặt trước.
● Hãy chú ý đến khả năng chống ẩm và đặt nó ở nơi khô ráo.
● Thời hạn bảo hành:
Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.
● Các trường hợp loại trừ khỏi Bảo hành miễn phí:
Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:
(1) Sản phẩm bị hư hỏng, hư hỏng do yếu tố tự nhiên hoặc tác động của môi trường (điện giật, bụi);
(2) Sản phẩm bị hỏng do thao tác không chuẩn của người dùng;
(3) Sản phẩm rõ ràng có hư hỏng do con người tạo ra;
(4) Sản phẩm bị tháo rời, sửa đổi hoặc sửa chữa mà không có sự cho phép của công ty;
(5) Nhãn dán nhãn bảo hành của vỏ nguồn sáng bị thay đổi hoặc không đầy đủ;
(6) Sản phẩm bị hư hỏng hoặc thất lạc trong quá trình vận chuyển.
