Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

Mục lục

1. Giới thiệu Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Lưu ý vận hành và bảo trì

12. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm-Mô-đun vi mô nguồn sáng băng thông rộng 1550nm SLD

Đây là Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm áp dụng công nghệ diode siêu phát quang, với công suất đầu ra 3mW và 10mW tùy chọn, băng thông -3dB trên 30nm, phổ phẳng, độ gợn sóng thấp và độ ổn định lâu dài tuyệt vời. Sợi SM và sợi PM có sẵn. Nó hỗ trợ giao diện truyền thông RS485 và phần mềm giám sát để tích hợp hệ thống. Kích thước nhỏ gọn chỉ 46,6x51,6x15mm.

Thông số sản phẩm-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

Tính năng sản phẩm-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

● Kích thước nhỏ; tôi

● Phổ rộng;

● gợn sóng quang phổ thấp;

● Giao tiếp DB9 Female(RS485) để dễ dàng tích hợp.

Ứng dụng sản phẩm-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

● Chụp cắt lớp mạch lạc quang học (OCT);

● Hình ảnh y tế;

● Con quay hồi chuyển sợi quang (FOG).

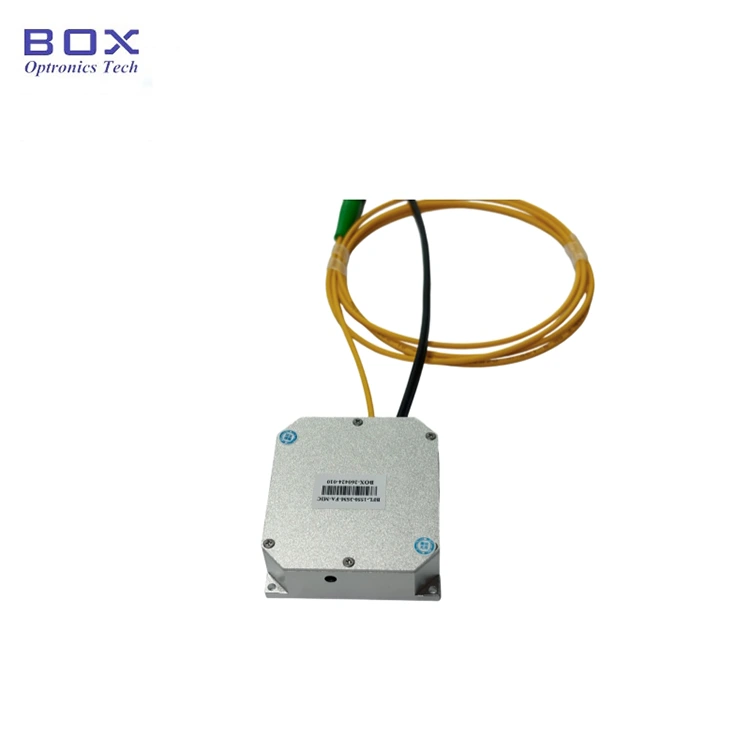

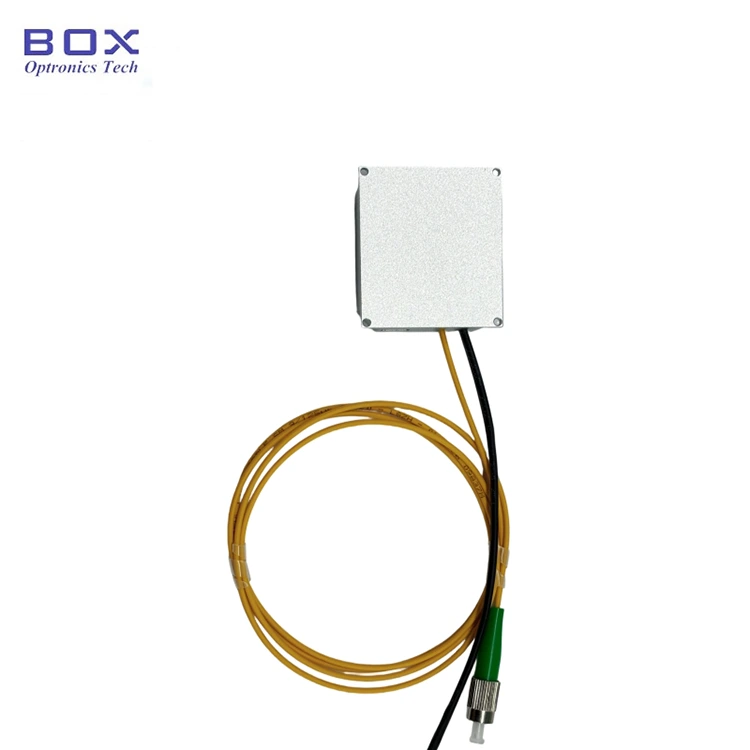

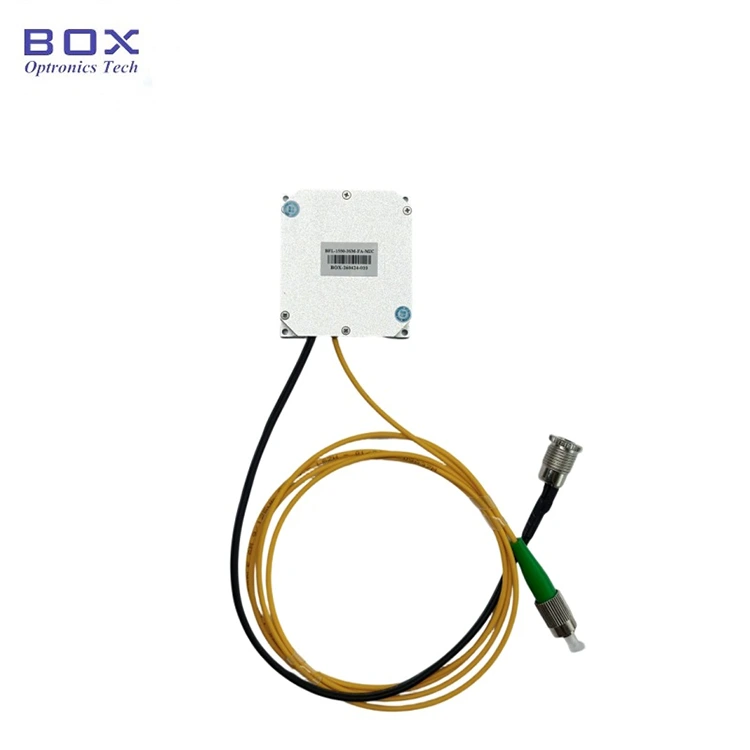

Chi tiết sản phẩm-Mô-đun vi mô nguồn sáng băng thông rộng 1550nm SLD

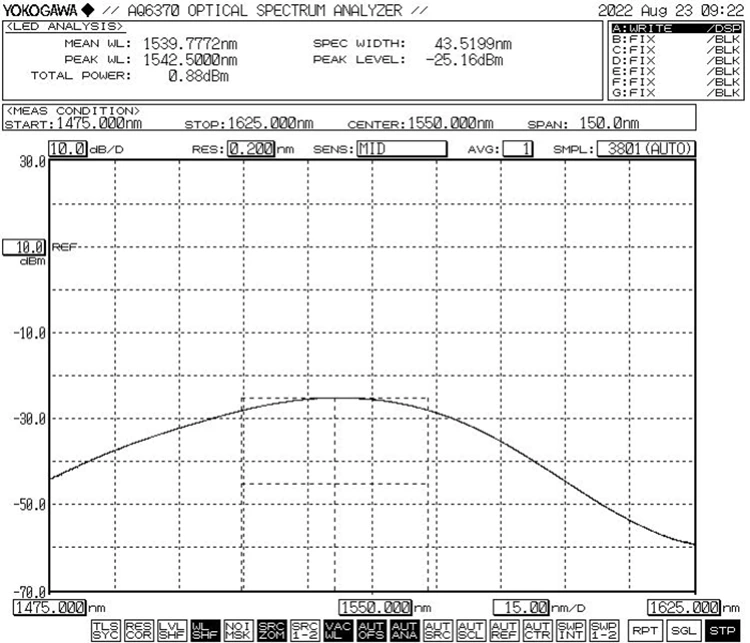

● Phổ điển hình: -3dB Băng thông tối thiểu 30nm

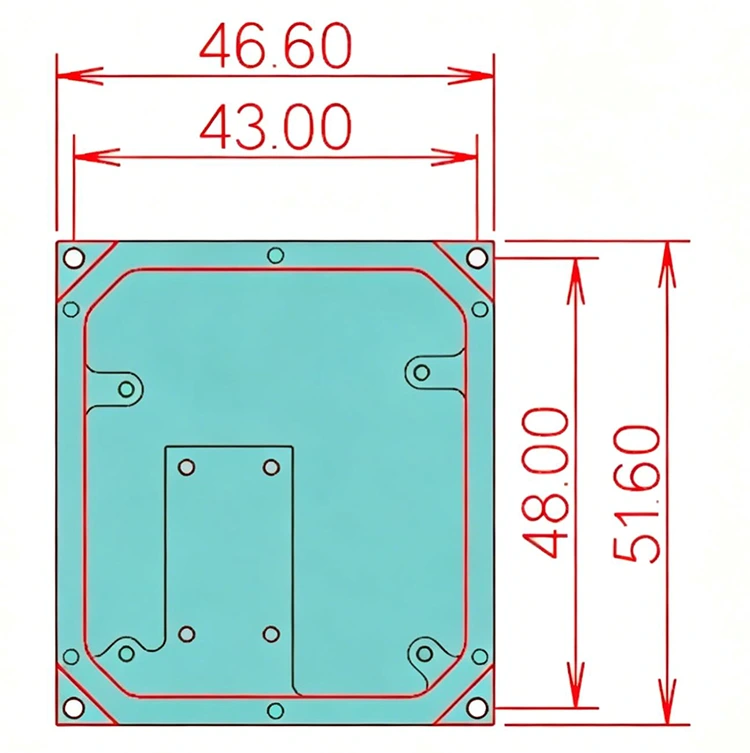

● Kích thước (mm): 46,6(W)×51,6(D)×15(H)

Các bước vận hành-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

Bước 1. Mở gói: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

Bước 2. Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.

Setp4. Kết nối với máy tính chủ: Sử dụng Cáp cổng xanh và Cáp dữ liệu USB-RS485 DB9 để kết nối Vi mô-đun nguồn sáng băng thông rộng SLD 1550nm và máy tính; trước tiên, máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

Bước5. Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD và nhiệt độ LD của Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.

Thông tin đặt hàng-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

ví dụ: BSLD-1550-10SM-FA-MIC

(Thông tin đặt hàng: Mô-đun vi mô nguồn sáng băng thông rộng 1550nm SLD, công suất đầu ra 10mW, với sợi SMF-28e, đầu nối FC/APC).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Bảng kiểm tra-Mô-đun nguồn sáng băng thông rộng SLD 1550nm

Bảng dữ liệu

Điều khoản báo giá và thanh toán-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics đề xuất sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Mô-đun vi mô nguồn sáng băng thông rộng SLD thời gian dẫn 1550nm

Sản xuất: 10-15 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế: 3-5 ngày làm việc.

Ghi chú vận hành và bảo trì-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi mà không có nguồn điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được che bằng nắp chống bụi.

● Nếu sợi đầu ra cần được kết nối với sợi quang khác, bạn nên sử dụng máy hàn nhiệt hạch.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

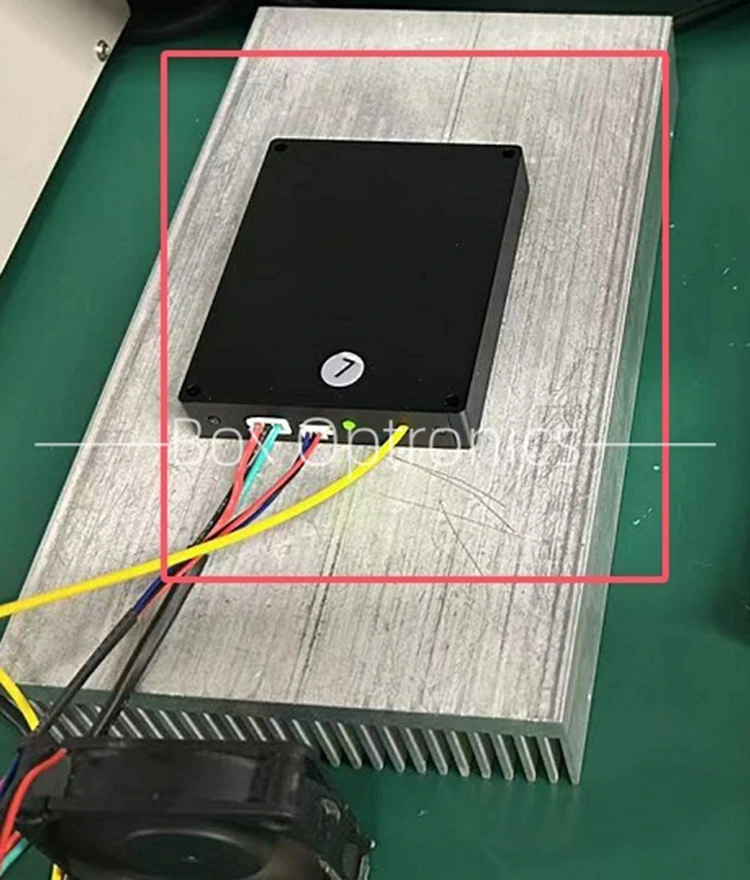

● Khi sử dụng lâu dài nên đặt trên tản nhiệt.

Đảm bảo chất lượng và dịch vụ hậu mãi-Mô-đun vi mô nguồn sáng băng thông rộng SLD 1550nm

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
