1. Giới thiệu Nguồn sáng băng thông rộng SLED 840nm 20mW
2. Thông số kỹ thuật
3. Tính năng sản phẩm
4. Ứng dụng điển hình
5. Phụ kiện tiêu chuẩn
6. Hướng dẫn vận hành an toàn
7. Thông tin đặt hàng
8. Bảng dữ liệu và bảng kiểm tra
9. Điều khoản báo giá và thanh toán
10. Thời gian thực hiện
11. Lưu ý vận hành và bảo trì
12. Đảm bảo chất lượng và dịch vụ hậu mãi

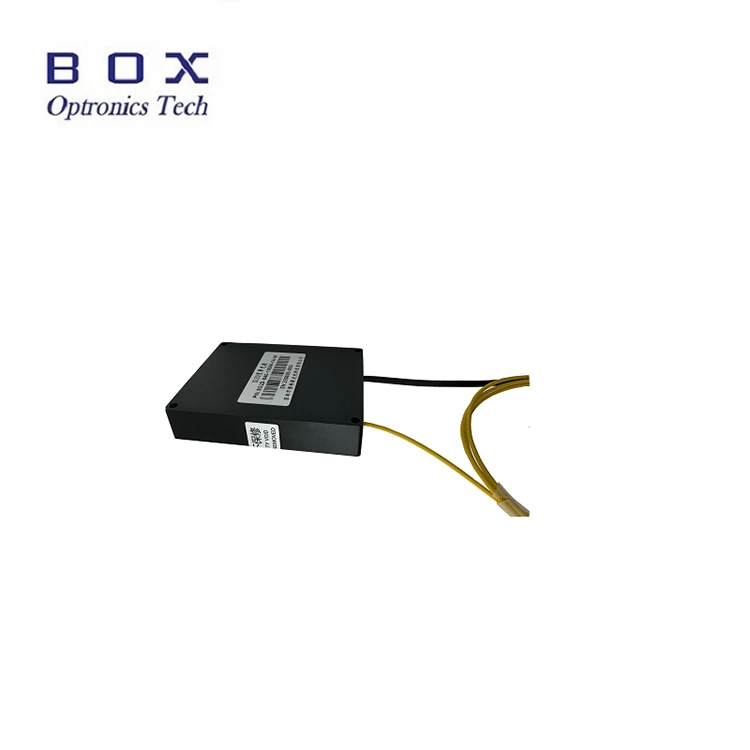

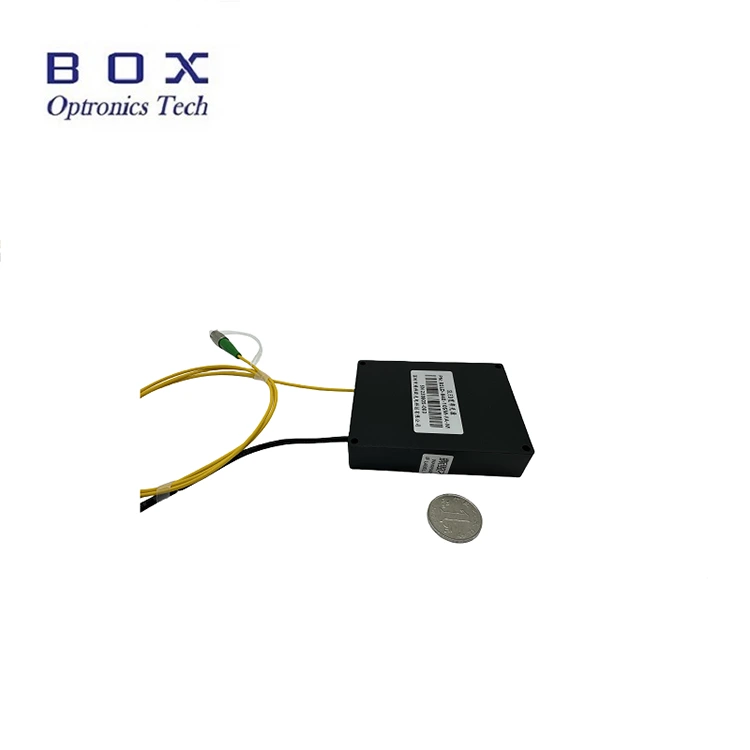

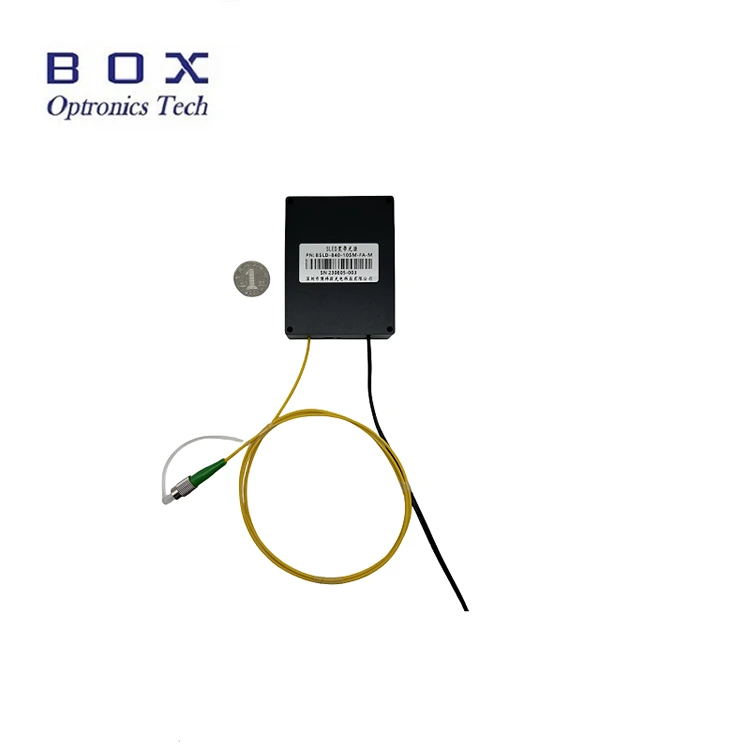

Đây là nguồn sáng băng thông rộng SLED 840nm 20mW sử dụng công nghệ diode siêu phát quang, với công suất đầu ra trên 20mW, băng thông -3dB trên 45nm, quang phổ phẳng, độ gợn sóng thấp và độ ổn định lâu dài tuyệt vời. Nó hỗ trợ các cấu hình để bàn và mô-đun với giao diện truyền thông và phần mềm giám sát để tích hợp trong công nghiệp và y tế. Thích hợp cho OCT công nghiệp, cảm biến sợi quang và hình ảnh y tế. Vui lòng sử dụng với điện áp định mức, kiểm soát nhiệt độ và độ ẩm, đảm bảo tản nhiệt tốt, tránh tình trạng quá tải và ô nhiễm đầu ra.
|
Thông số |
Đơn vị |
Giá trị |
Ghi chú |
|
Bước sóng hoạt động |
bước sóng |
840 |
±20 |
|
Công suất đầu ra |
mW |
Tối thiểu 20 |
840nm |
|
-Băng thông -3dB |
bước sóng |
Tối thiểu45 / Loại48 |
|
|
Sự ổn định ngắn hạn |
dB |
≤±0,02/15 phút |
|
|
Ổn định lâu dài |
dB |
≤±0,05/8 giờ |
|
|
Bộ cách ly quang |
dB |
Không có |
mô-đun |
|
Sợi bím tóc |
- |
CS780 |
FC/APC |
|
Giao diện truyền thông |
- |
Màn hình cảm ứng/DB9 Nữ (RS485) |
bàn để bàn |
|
- |
DB9 Nữ (RS485) |
mô-đun |
|
|
Nguồn điện |
- |
AC 110~240V, <30W |
bàn để bàn |
|
- |
5VDC hoặc 12VDC, <15W |
mô-đun |
|
|
Kích thước |
mm |
195(W)×220(D)×120(H) |
bàn để bàn |
|
mm |
70(W)×90(D)×18(H) |
mô-đun |
|
|
Nhiệt độ hoạt động |
℃ |
-5 ~ +55 |
|
|
Độ ẩm hoạt động |
% |
0~70% |
|
● gợn sóng quang phổ thấp;
● 20mW Công suất đầu ra cao;
● Cấu hình kép mô-đun/để bàn với chức năng giám sát truyền thông để tích hợp dễ dàng;
● Hỗ trợ tùy chỉnh sợi SM/PM để phù hợp với nhiều hệ thống quang học khác nhau.
● OCT công nghiệp;
● OCT nhãn khoa;
● Hiệu chuẩn thiết bị sợi quang và hệ thống kiểm tra thành phần thụ động.

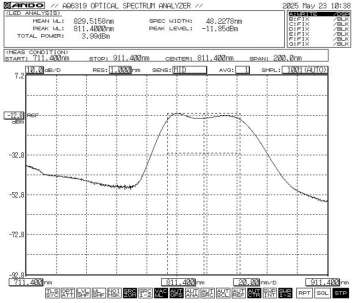

● Phổ điển hình: -3dB Băng thông Min.45 / Typ.48
● Phụ kiện tiêu chuẩn
|
|
Phụ kiện |
Số lượng |
|
1 |
Nguồn sáng SLED (Máy chủ mô-đun) |
1 |
|
2 |
Cáp dữ liệu USB-RS485 DB9 |
1 |
|
3 |
Cáp Cảng Xanh |
1 |
|
4 |
Bộ đổi nguồn (Tùy chọn) |
1 |
|
5 |
Báo cáo thử nghiệm sản phẩm |
1 |

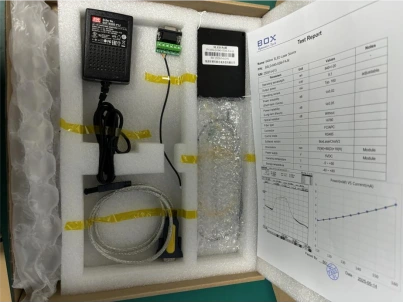

Bước 1.Mở gói: Trước khi lắp ráp, hãy kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa, bao gồm mô-đun nguồn sáng SLED, cáp dữ liệu USB, cáp cổng xanh, bộ đổi nguồn, báo cáo thử nghiệm, v.v.
Bước 2.Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)
Bước 3.Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.
Setp4.Kết nối với máy tính chủ: Sử dụng Cáp cổng xanh và Cáp dữ liệu USB-RS485 DB9 để kết nối nguồn sáng băng thông rộng SLED 840nm 20mW và máy tính; trước tiên, máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.
Bước5.Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD và nhiệt độ LD của Nguồn sáng băng thông rộng SLED 840nm 20mW. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)
Bước 6.Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.
|
Nguồn SLD |
Bước sóng |
Công suất đầu ra |
-Băng thông -3dB |
Loại sợi |
Đầu nối |
Kích thước |
Điện áp |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
Nguồn laze SLD |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: Mô-đun B: Mặt bàn |
Mặc định: 5VDC H: 12VDC |

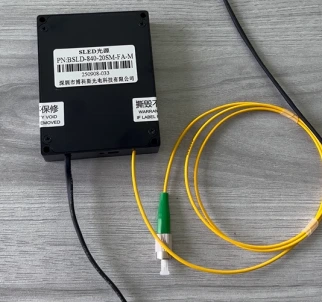

ví dụ: BSLD-840-205SM-FA-M
(Thông tin đặt hàng: Nguồn sáng băng thông rộng SLED 840nm 20mW, băng thông -3dB khoảng 50nnm, với cáp quang SM CS 780, gói mô-đun).
Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com
(1) EXW:
Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.
(2) DAP:
Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.
PayPal và T/T có sẵn.
Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)
Hậu cần quốc tế có thể mất 3-5 ngày làm việc.
● Tránh cắm/rút thường xuyên các đầu nối cáp quang để tránh tích tụ bụi và hư hỏng mặt đầu.
● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi mà không có nguồn điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.
● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.
Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.
Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:
(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.
(2) Trục trặc do người sử dụng vận hành không đúng cách.
(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.
(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.
(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.
(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
