Nguồn bơm công suất cao sợi quang đa chế độ 1064nm

Mục lục

1. Giới thiệu về Nguồn bơm công suất cao sợi quang đa chế độ 1064nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Phụ kiện tiêu chuẩn

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

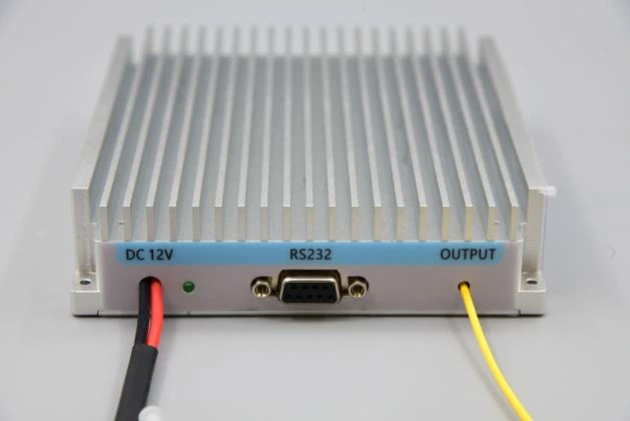

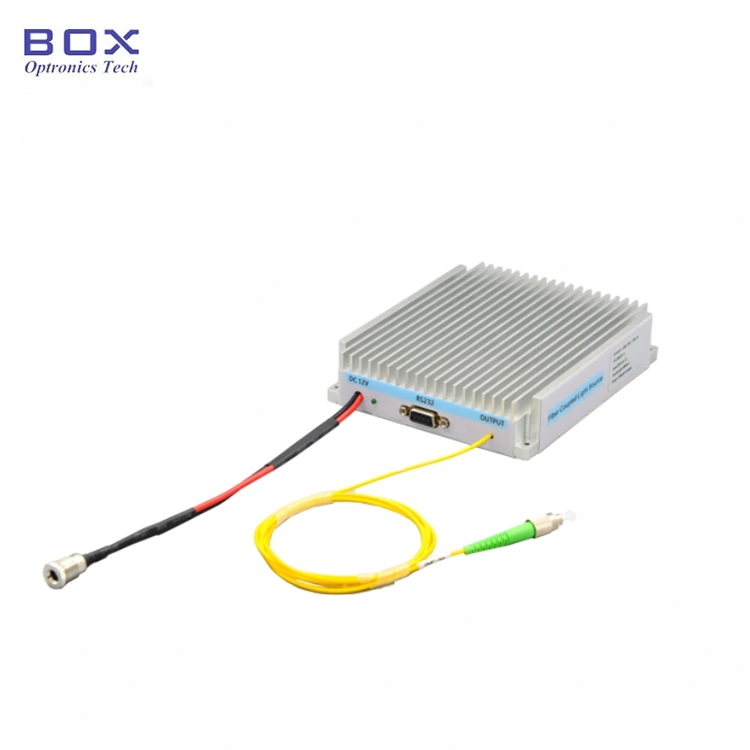

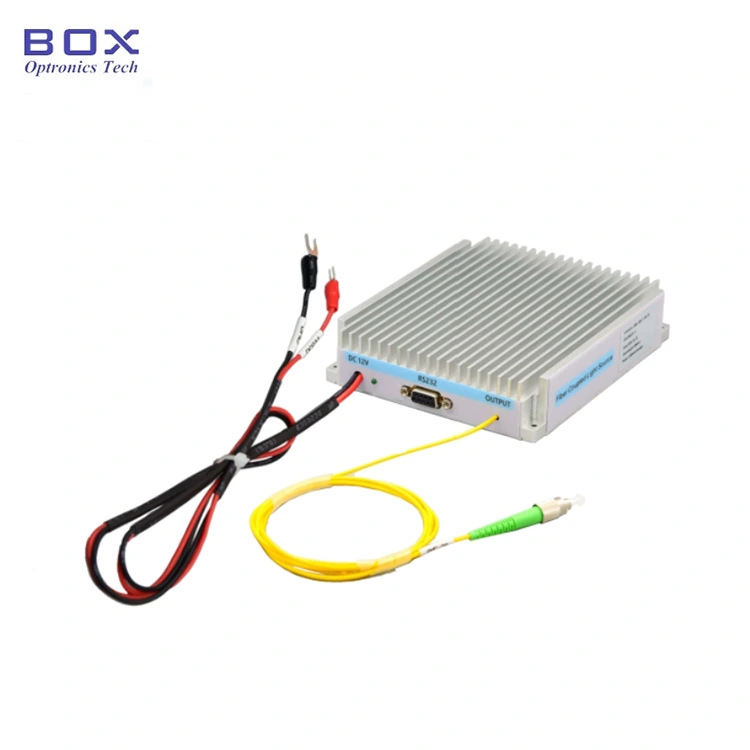

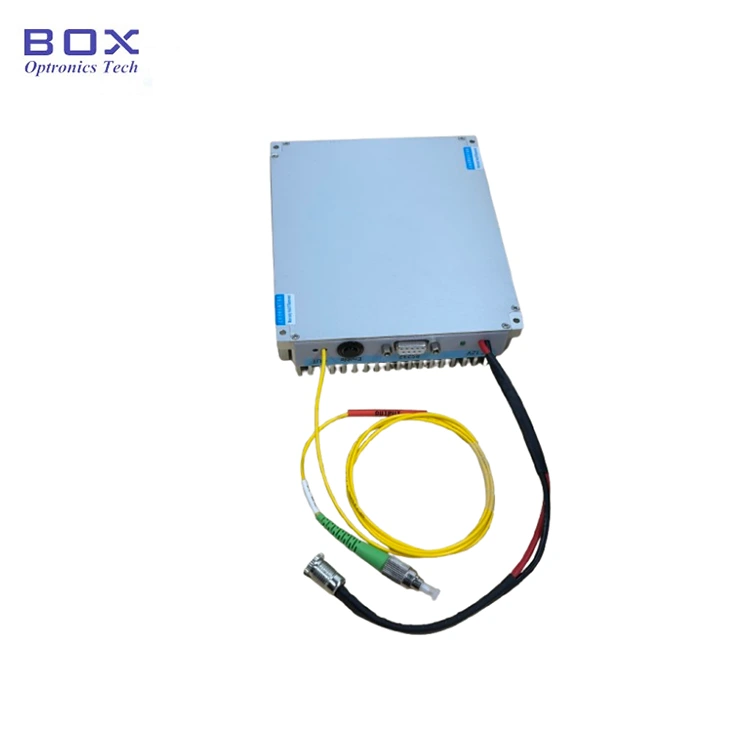

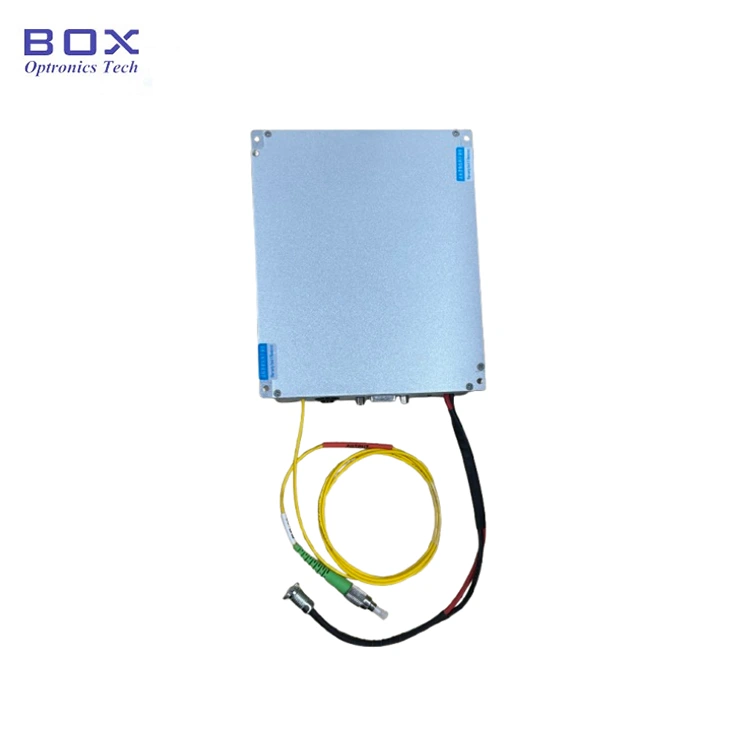

Nguồn laser công suất cao 1064nm dựa trên chip laser bán dẫn hiệu suất cao, với đầu ra được ghép sợi quang 105/125um, và mạch điều khiển dòng không đổi được thiết kế để đảm bảo an toàn và ổn định hoạt động của tia laser. thích hợp cho các ứng dụng trong bơm laser sợi quang, y sinh học, vân vân. Khi sử dụng lâu dài cần chú ý đến tản nhiệt của nguồn laser.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Tính ổn định cao;

● Cao công suất đầu ra;

● Gói mô-đun với giám sát truyền thông để dễ dàng tích hợp;

● Cung cấp đầu nối FC/UPC hoặc SMA905.

Ứng dụng sản phẩm

● Bơm laser sợi quang;

● Y sinh;

● Gia công laser vật liệu.

sản phẩm Chi tiết

● Phụ kiện tiêu chuẩn

hoạt động bước

Step1.Unpacking: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện có đầy đủ hay không, bao gồm mô-đun nguồn bơm, dữ liệu USB cáp, bộ đổi nguồn, báo cáo thử nghiệm, v.v.

Bước 2. Nguồn điện: Đã kết nối với DC chuyển đổi nguồn điện hoặc nguồn điện được điều chỉnh đáp ứng nguồn điện của họ yêu cầu cung cấp. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn đi kèm theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối cáp đầu ra: Mở nắp chống bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và thiệt hại.

Setp4.Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS232 DB9 để kết nối cáp quang đa chế độ công suất cao 1064nm Nguồn bơm và máy tính; trước tiên máy tính phải cài đặt một phần mềm chuyên dụng trình điều khiển cổng nối tiếp để xác định cáp dữ liệu cổng nối tiếp USB-RS232, nếu không thì phần mềm máy tính chủ và mô-đun nguồn sáng không thể hoạt động chính xác được kết nối và giao tiếp. Vui lòng hỏi Box Optronics để biết driver.

Phần mềm Step5.Control: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để kiểm soát dòng LD và nhiệt độ LD của Sợi đa mode 1064nm Nguồn bơm công suất cao. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng tốc ổ đĩa dòng điện chậm khi hoạt động ban đầu. Không áp dụng toàn bộ dòng điện ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.

Đặt hàng thông tin

ví dụ: BFL-1064-20M1 -FU-M

(Thông tin đặt hàng: Nguồn bơm công suất cao Multimode 1064nm, 20W công suất đầu ra, với sợi 105/125um 0,22NA, đầu nối FC/UPC, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

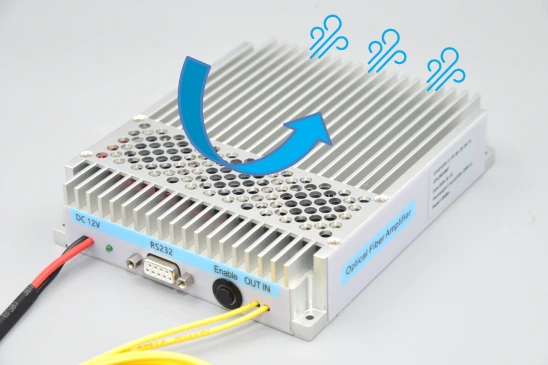

● Khi sử dụng lâu dài cần chú ý đến nhiệt độ sự tiêu tán nguồn laser. Nguồn laser phải được cố định ở nhiệt độ chìm và làm mát bằng quạt.

● Trước khi sử dụng nguồn laser có đầu nối cáp quang, cần phải để đảm bảo rằng mặt cuối của đầu nối cáp quang sạch sẽ để tránh làm cháy phích cắm cáp quang, việc này không được bảo hành miễn phí.

● Đảm bảo rằng mọi người trong khu vực đều đeo thiết bị an toàn tia laser thích hợp kính mắt để bảo vệ chống lại bức xạ do tia laser tạo ra. Nó được cho là rằng người vận hành đã quen với những nguy hiểm liên quan đến hoạt động của tia laser và thực hành an toàn laser.

● Khi sử dụng thiết bị, thiết bị có thể phát ra nhiều watt quang học bức xạ. Điều này gây ra cả mối nguy hiểm cho mắt và nguồn nhiệt tiềm ẩn. để đốt cháy chất dễ cháy.

● Lắp đặt thiết bị chặn chùm tia thích hợp để thu bức xạ quang học từ đầu sợi. Đảm bảo rằng đầu ra hướng tới điểm chặn chùm tia thích hợp hoặc mục tiêu đã định.

● Luôn tăng dòng điện cấp vào thiết bị từ 0 lên mức độ mong muốn. Đảo ngược quy trình này khi tắt diode.

● Hoạt động ở công suất và nhiệt độ cao hơn thông số kỹ thuật sẽ đẩy nhanh quá trình lão hóa thiết bị và có thể phá hủy thiết bị.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
