Nguồn Laser bơm Raman 1457nm

Mục lục

1. Giới thiệu về Nguồn Laser bơm Raman 1457nm

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Phụ kiện tiêu chuẩn

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

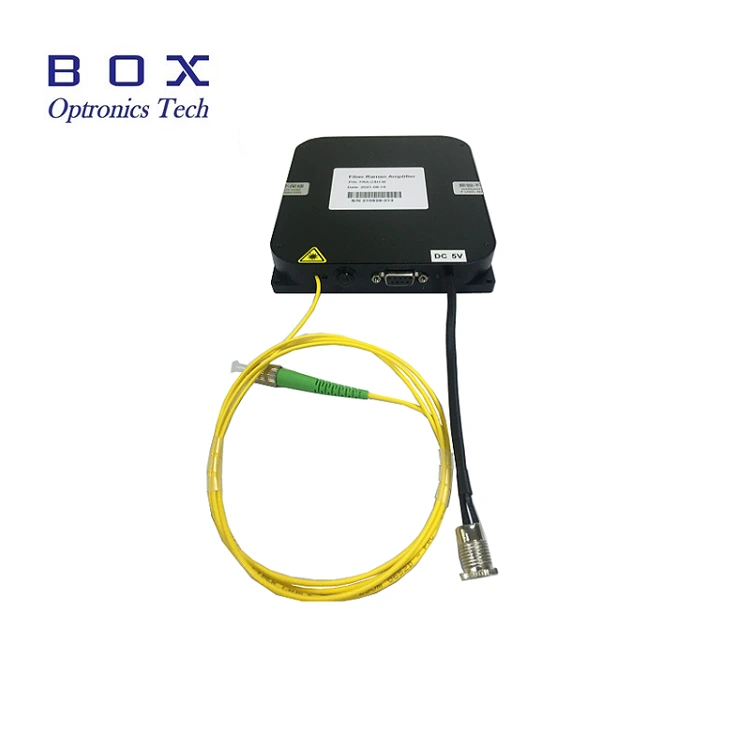

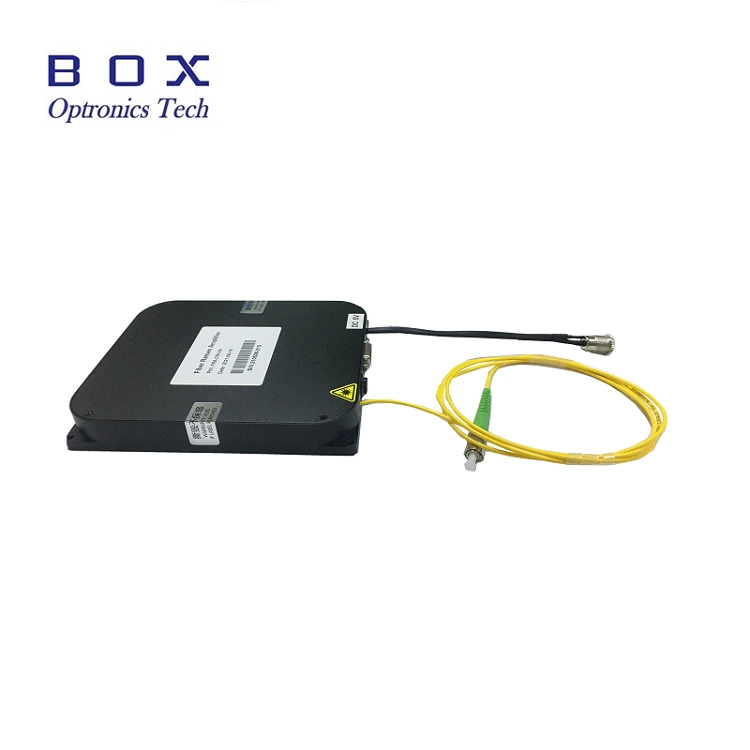

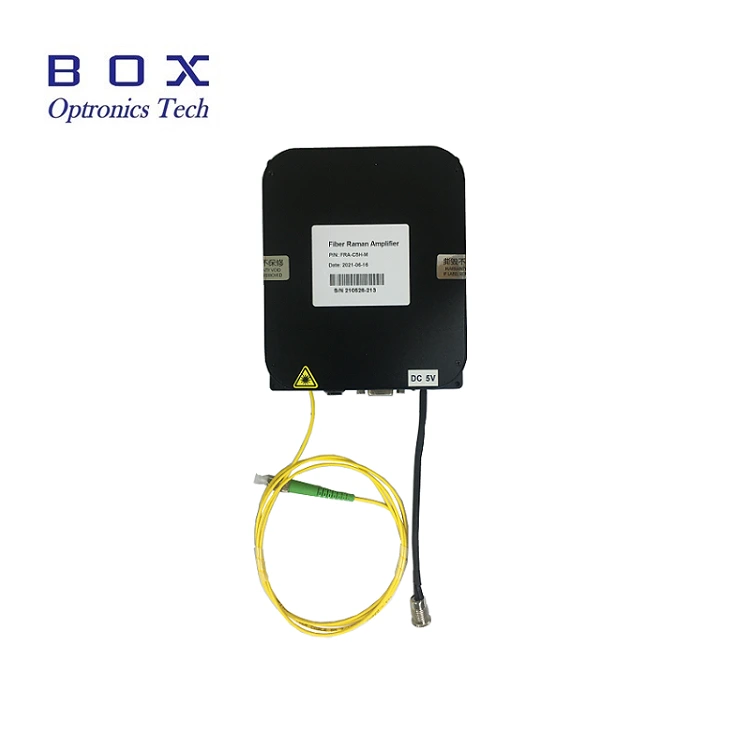

Đây là Nguồn Laser bơm Raman 1457nm có sợi quang Cách tử Bragg được thiết kế cho bộ khuếch đại sợi Raman và bộ khuếch đại sợi pha tạp Er, mạch truyền động được thiết kế chuyên nghiệp và điều khiển TEC để đảm bảo an toàn hoạt động của tia laser, công suất đầu ra ổn định và quang phổ. Nó có thể được cung cấp trong gói máy tính để bàn hoặc mô-đun có giao diện truyền thông RS-485 và phần mềm giám sát để tích hợp hệ thống. Công suất đầu ra cao 400mW. Vui lòng sử dụng với điện áp định mức, kiểm soát nhiệt độ và độ ẩm, đảm bảo nhiệt tốt tản nhiệt, tránh tình trạng quá tải đầu ra và ô nhiễm.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● 400mW Công suất đầu ra cao;

● Quyền lực và độ ổn định quang phổ;

● DB9 Giao tiếp nữ (RS485) để tích hợp dễ dàng.

 Ứng dụng sản phẩm

● Raman bộ khuếch đại sợi quang;

● EDFA Bộ khuếch đại sợi Er-drop.

sản phẩm Chi tiết

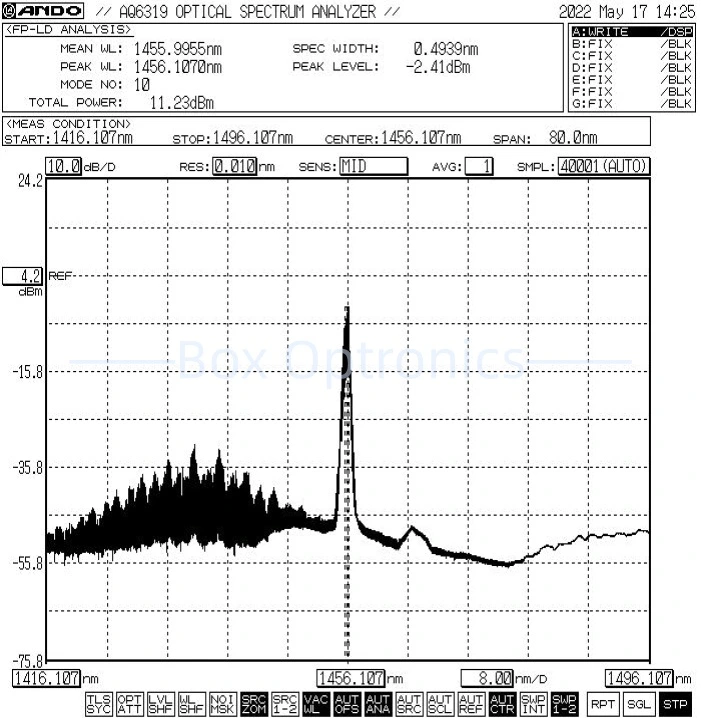

● Phổ điển hình: 1457nm, dung sai +/-1.

● Phụ kiện tiêu chuẩn

hoạt động bước

Step1.Unpacking: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện có đầy đủ hay không, bao gồm mô-đun nguồn Laser Pump, USB cáp dữ liệu, bộ đổi nguồn, báo cáo thử nghiệm, v.v.

Bước 2. Nguồn điện: Đã kết nối với DC chuyển đổi nguồn điện hoặc nguồn điện được điều chỉnh đáp ứng nguồn điện của họ yêu cầu cung cấp. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối cáp đầu ra: Mở nắp chống bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và thiệt hại.

Setp4.Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS485 DB9 để kết nối Nguồn Laser bơm Raman 1457nm và máy tính; trước tiên máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không thì máy tính chủ phần mềm và mô-đun nguồn sáng không thể được kết nối chính xác và được giao tiếp. Vui lòng hỏi Box Optronics để biết driver.

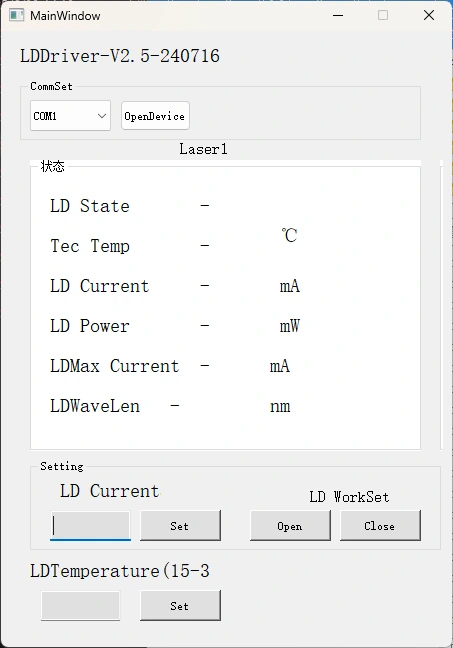

Phần mềm Step5.Control: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để kiểm soát dòng LD và nhiệt độ LD của Laser bơm Raman 1457nm Nguồn. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ ở mức hoạt động ban đầu. Không áp dụng toàn bộ dòng điện ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.

Đặt hàng thông tin

ví dụ: BSLD-1457-4HSM-FA-M

(Thông tin đặt hàng: Nguồn Laser Raman Pump 1457nm, công suất 400mW nguồn, với sợi SMF-28e, đầu nối FC/APC, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Không nên thường xuyên lắp hoặc tháo cáp quang đầu nối ở cả đầu vào và đầu ra, để tránh bụi nhiễm bẩn—có thể dẫn đến tăng tổn thất chèn—hoặc đốt cháy mặt cuối của đầu nối sợi.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được phủ bằng mũ bụi.

● Nếu sợi quang đầu ra cần được kết nối với một sợi quang khác thì đó là khuyến khích sử dụng máy hàn nhiệt hạch.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; cửa hàng ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
