Mô-đun nguồn Laser Fabry Perot FP

Mục lục

1. Giới thiệu Mô-đun nguồn Laser Fabry Perot FP

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Lưu ý vận hành và bảo trì

12. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm-Mô-đun nguồn Laser Fabry Perot FP

Mô-đun nguồn Laser Fabry Perot FP sử dụng chip laser bán dẫn, mạch điều khiển được thiết kế chuyên nghiệp và điều khiển TEC để đảm bảo hoạt động an toàn của laser, công suất đầu ra ổn định và quang phổ. 532nm, 785nm và 1064nm là tùy chọn. Công suất đầu ra trên 50mW. Các lệnh và phần mềm máy chủ PC được cung cấp để vận hành và tích hợp. Thích hợp làm nguồn laser bơm để phân tích y sinh và quang phổ.

Thông số sản phẩm-Mô-đun nguồn Laser Fabry Perot FP

Tính năng sản phẩm-Mô-đun nguồn Laser Fabry Perot FP

● Công suất đầu ra cao 50mW;

● Công suất và phổ ổn định;

● Gói mô-đun nhỏ gọn 70x90x18mm.

Ứng dụng sản phẩm-Mô-đun nguồn Laser Fabry Perot FP

● Y sinh;

● Phân tích quang phổ;

● Cảm biến sợi quang.

Chi tiết sản phẩm-Mô-đun nguồn Laser Fabry Perot FP

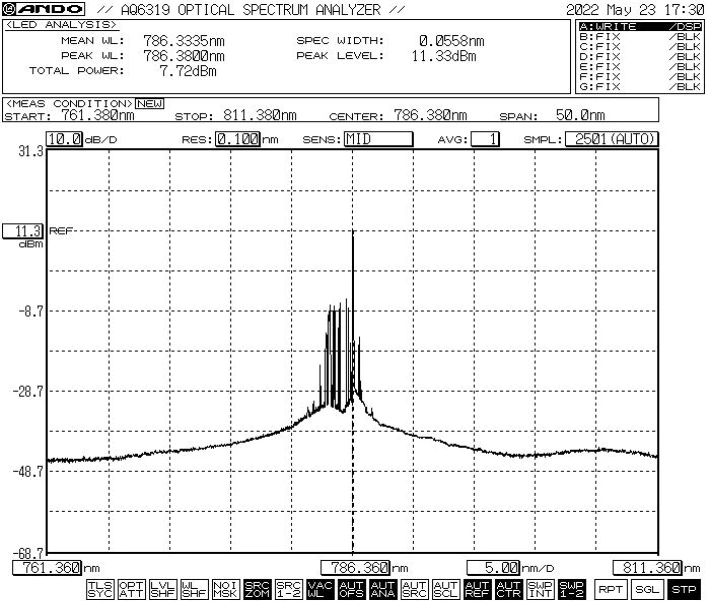

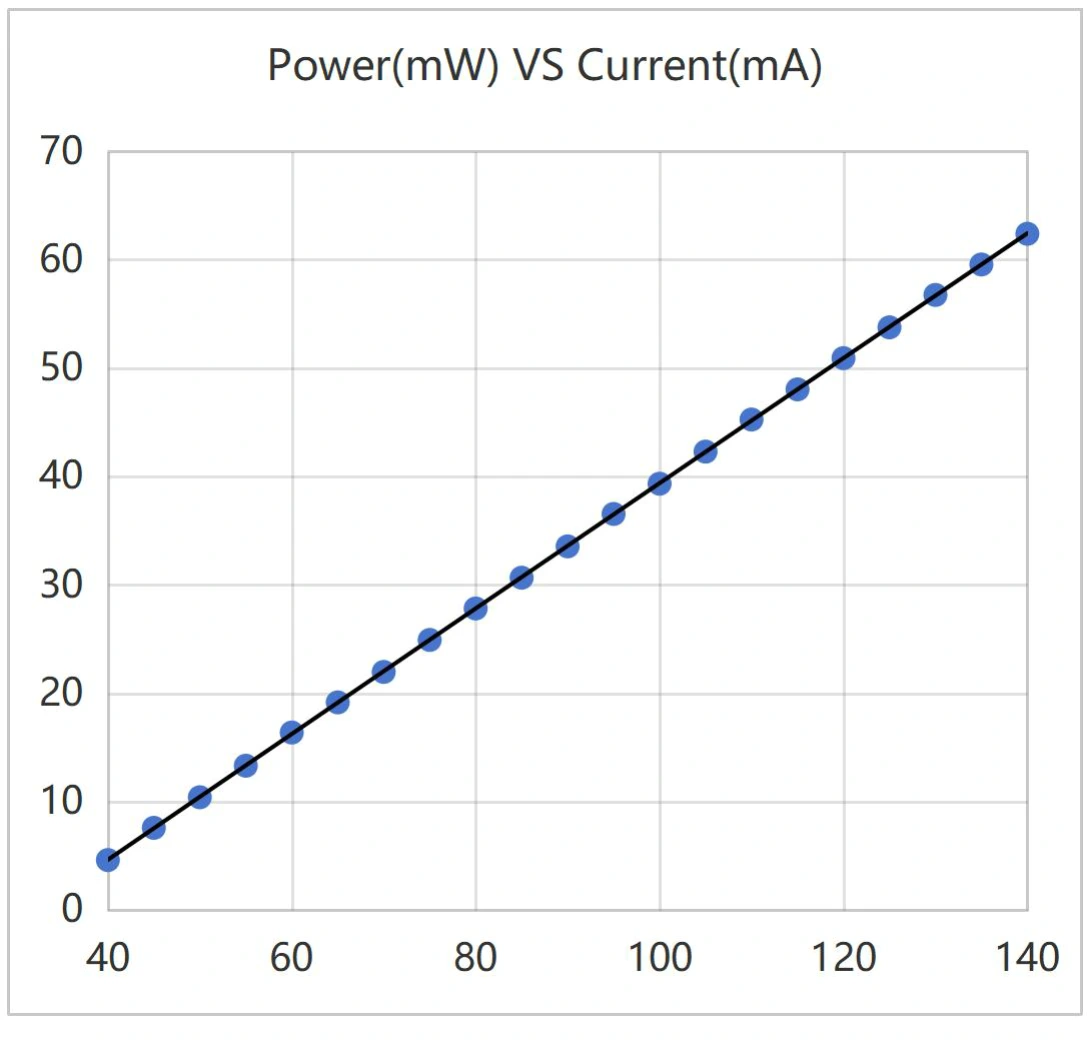

● Đường cong điển hình: Nguồn laser FP 785nm 50mW

Các bước vận hành-Mô-đun nguồn laser Fabry Perot FP

Bước 1. Mở gói: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

Bước 2. Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.

Setp4. Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS485 DB9 để kết nối Mô-đun nguồn Laser Fabry Perot FP và máy tính; trước tiên, máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

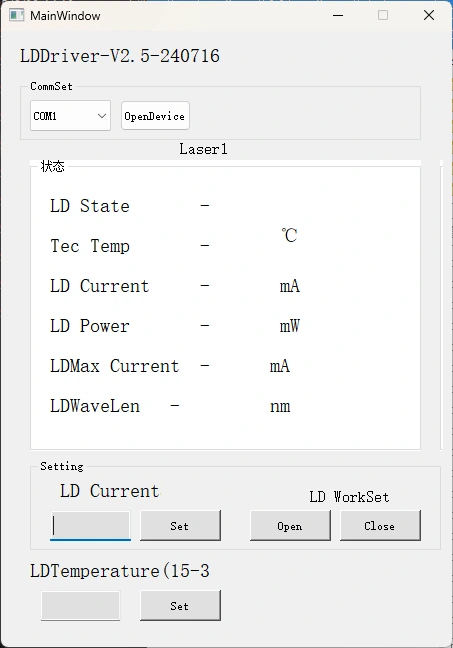

Bước5. Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD của Mô-đun nguồn Laser Fabry Perot FP. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.

Thông tin đặt hàng-Mô-đun nguồn Laser Fabry Perot FP

ví dụ: BFL-F1064-50SM-FA-M

(Thông tin đặt hàng: Mô-đun nguồn Laser Fabry Perot FP, 1064nm, công suất đầu ra 50mW, có sợi SM, đầu nối FC/APC, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Bảng kiểm tra-Mô-đun nguồn Laser Perot FP của Fabry

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán-Mô-đun nguồn Laser Fabry Perot FP

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics đề xuất sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Mô-đun nguồn Laser Perot FP của Fabry theo thời gian thực hiện

Sản xuất: 10-15 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế: 3-5 ngày làm việc.

Ghi chú vận hành và bảo trì-Mô-đun nguồn laser Perot FP của Fabry

● Không nên thường xuyên lắp hoặc tháo các đầu nối cáp quang để tránh nhiễm bụi—điều này có thể dẫn đến tăng tổn thất chèn—hoặc cháy các mặt đầu của đầu nối cáp quang.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi mà không có nguồn điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được che bằng nắp chống bụi.

● Nếu sợi đầu ra cần được kết nối với sợi quang khác, bạn nên sử dụng máy hàn nhiệt hạch.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và dịch vụ hậu mãi-Mô-đun nguồn Laser Perot FP của Fabry

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
