Mô-đun Laser Diode bơm 980nm với mạch truyền động tích hợp

Mục lục

1. Giới thiệu về Mô-đun Laser Diode bơm 980nm với mạch truyền động tích hợp

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Phụ kiện tiêu chuẩn

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Mô-đun Laser Diode bơm 980nm có ổ đĩa tích hợp Mạch được thiết kế đặc biệt cho truyền thông quang học, khuếch đại sợi quang, và nghiên cứu quang học phi tuyến. Nó tích hợp một chip laser, mạch điều khiển, bộ phận bảo vệ kiểm soát nhiệt độ và cấu trúc đầu ra sợi trong một, không có yêu cầu ổ đĩa ngoài, plug-and-play. Có sẵn 200mW/ 400mW/ 600mW. SM sợi và sợi PM là tùy chọn. Bảo hành 1 năm. Khi sử dụng nguồn laser mô-đun trong một thời gian dài, hãy nhớ xem xét khả năng tản nhiệt. Đặt mô-đun trên tản nhiệt.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Mạch điều khiển tích hợp tích hợp, không có bên ngoài cần có bảng điều khiển.

● Kích thước nhỏ gọn, thích hợp để tích hợp và cài đặt dễ dàng.

● Độ ổn định công suất và quang phổ.

● Giao diện truyền thông tương thích.

Ứng dụng sản phẩm

● Nguồn bơm cho bộ khuếch đại sợi quang (EDFA).

● Thiết bị cảm biến laser.

● Truyền thông cáp quang hệ thống.

● Phát hiện sinh học.

Chi tiết sản phẩm

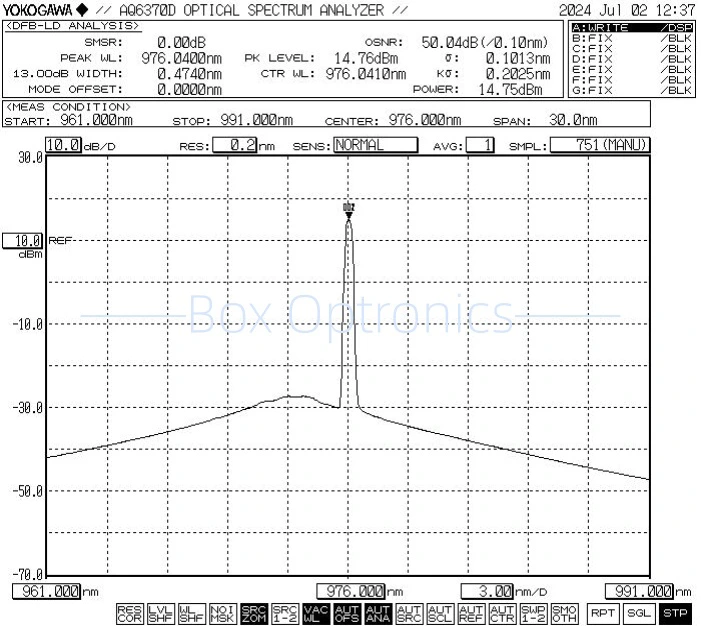

● Phổ điển hình: 976nm

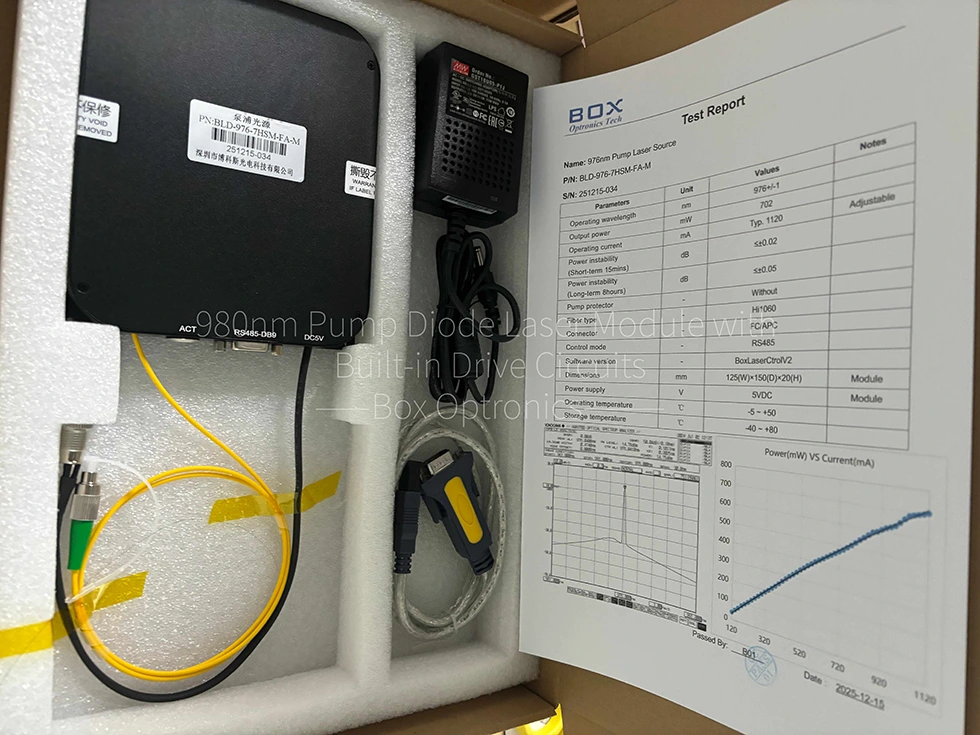

● Phụ kiện tiêu chuẩn

Các bước vận hành

Step1.Unpacking: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện có đầy đủ hay không, bao gồm mô-đun nguồn laser Bơm, USB cáp dữ liệu, bộ đổi nguồn, báo cáo thử nghiệm, v.v.

Bước 2. Nguồn điện: Đã kết nối với DC chuyển đổi nguồn điện hoặc nguồn điện được điều chỉnh đáp ứng nguồn điện của họ yêu cầu cung cấp. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối cáp đầu ra: Mở nắp chống bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và thiệt hại.

Setp4.Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS485 DB9 để kết nối Mô-đun Laser Đi-ốt bơm 980nm với Mạch truyền động tích hợp và máy tính; trước tiên máy tính phải cài đặt một trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không thì phần mềm máy tính chủ và mô-đun nguồn sáng không thể hoạt động được. được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

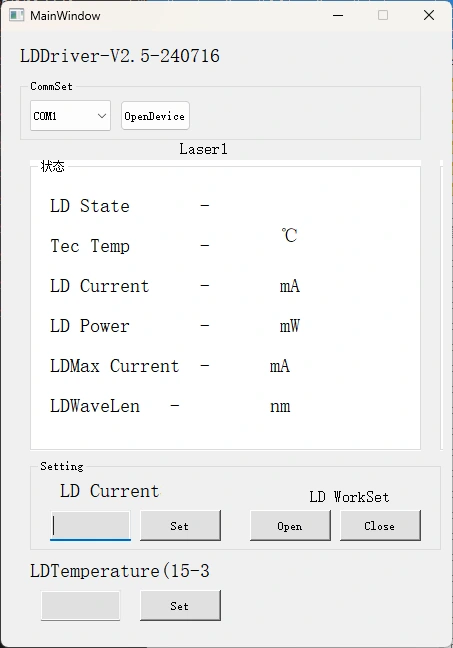

Phần mềm Step5.Control: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để kiểm soát dòng LD và nhiệt độ LD của Mô-đun Laser Diode bơm 980nm với mạch truyền động tích hợp. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng tốc ổ đĩa dòng điện chậm khi hoạt động ban đầu. Không áp dụng toàn bộ dòng điện ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.

Thông tin đặt hàng

ví dụ: BLD-976-6HSM-FA-MP1

(Thông tin đặt hàng: Module Laser Diode bơm 980nm tích hợp Mạch truyền động, 976nm, công suất đầu ra 600mW, với sợi SM Hi1060, FC/APC đầu nối, bảo vệ chống ánh sáng phản xạ 1064 nm, gói mô-đun).

*Được trang bị bộ bảo vệ máy bơm, độ suy giảm công suất đầu ra là 10–15%.

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Khi sử dụng mô-đun nguồn sáng trong thời gian dài, hãy đảm bảo xem xét khả năng tản nhiệt và thông gió bằng cách gắn mô-đun lên thiết bị tản nhiệt chìm.

● Khi khởi động, trước tiên hãy đảm bảo rằng cả công tắc nguồn và công tắc phím ở vị trí "tắt", sau đó kết nối nguồn điện. Khi tắt máy, trước tiên hãy tắt công tắc phím; đợi cho đến khi chỉ số đèn đã tắt trước khi ngắt nguồn điện. Không bao giờ trực tiếp cắt điện khi thiết bị đang hoạt động.

● Tránh cắm/rút thường xuyên các đầu nối cáp quang để tránh tích tụ bụi và hư hỏng mặt cuối.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.

● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.

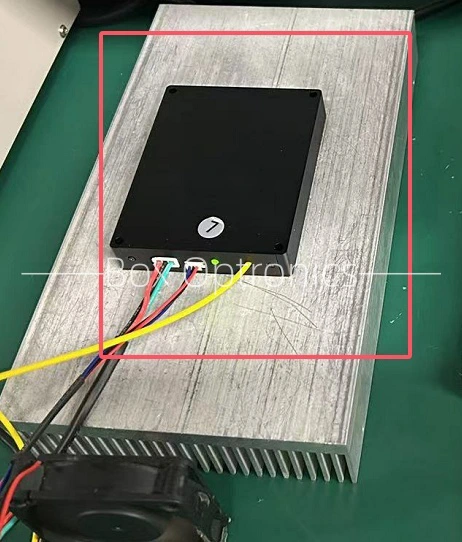

* tản nhiệt để sử dụng lâu dài
