Điốt Laser bơm làm mát bằng TEC 980nm

Mục lục

1. Giới thiệu Diode Laser bơm làm mát bằng TEC 980nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Ví dụ về đóng gói

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm

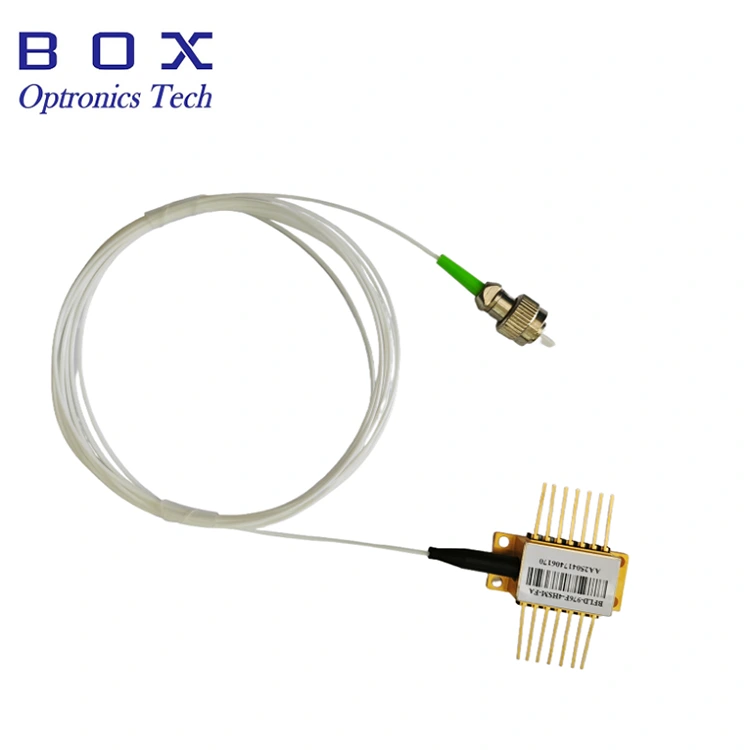

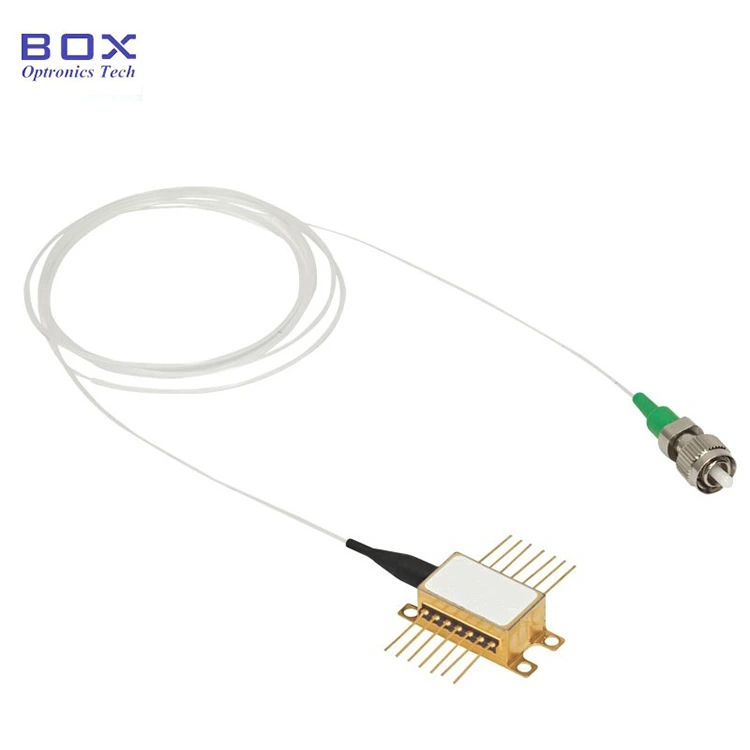

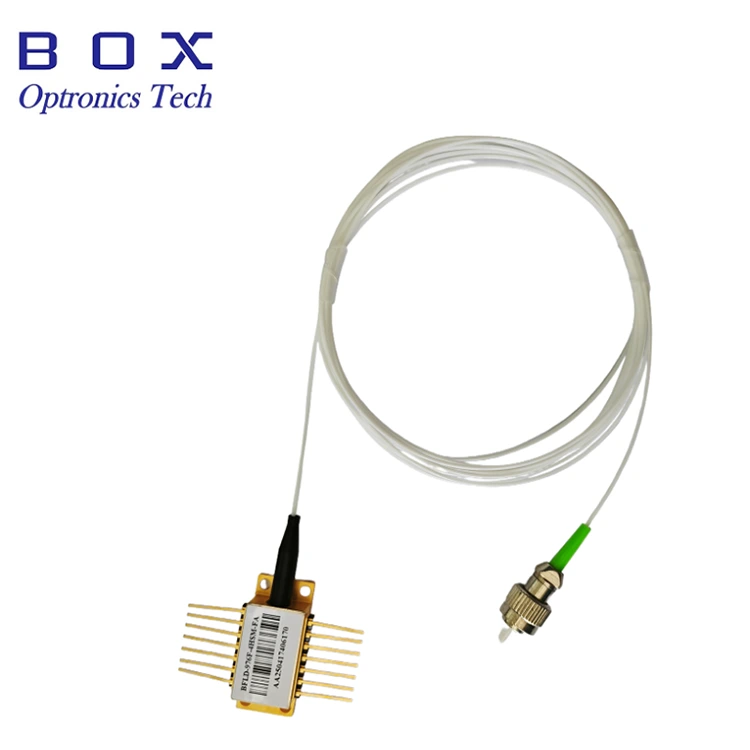

Đi-ốt Laser bơm làm mát bằng TEC 980nm là thành phần quang điện tử hiệu suất cao dành cho truyền thông quang học, bộ khuếch đại sợi quang và bơm laser. Hệ thống làm mát TEC tích hợp đảm bảo đầu ra ổn định. Bước sóng trung tâm là 974nm hoặc 976nm, tùy chọn. Gói bướm 14 chân. Công suất đầu ra 200mW/ 400mW/ 600mW. Được tết bằng sợi SM hoặc sợi PM. Bảo hành 12 tháng. Thiết bị này nhạy cảm với tĩnh điện. Các biện pháp bảo vệ chống tĩnh điện cho thiết bị phải được tuân thủ nghiêm ngặt.

Thông số sản phẩm

Tính năng sản phẩm

Công suất hoạt động không bị xoắn lên tới 600mW.

Sợi SM và sợi PM là tùy chọn.

Ổn định cách tử sợi Bragg.

Tích hợp bộ làm mát TEC, nhiệt điện trở và diode giám sát.

Ứng dụng sản phẩm

Bơm khuếch đại sợi quang.

Cảm biến & đo lường.

truyền dẫn CATV.

Hệ thống DWDM.

Hệ thống Femto giây

Chi tiết sản phẩm

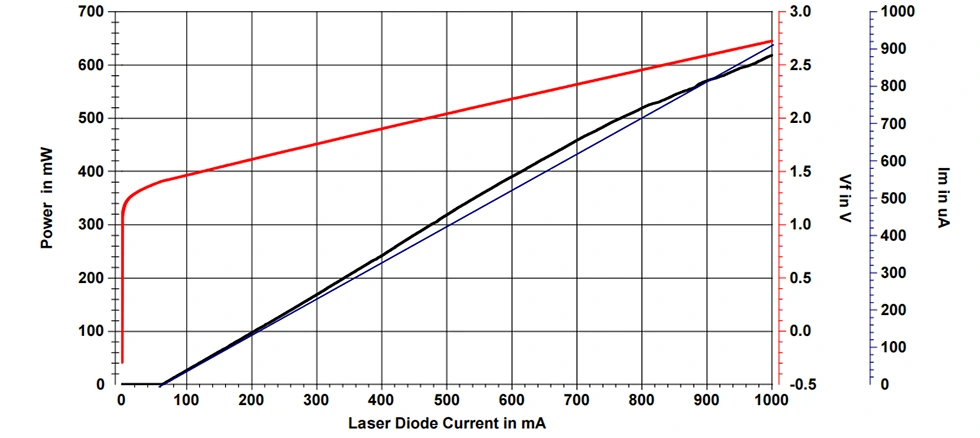

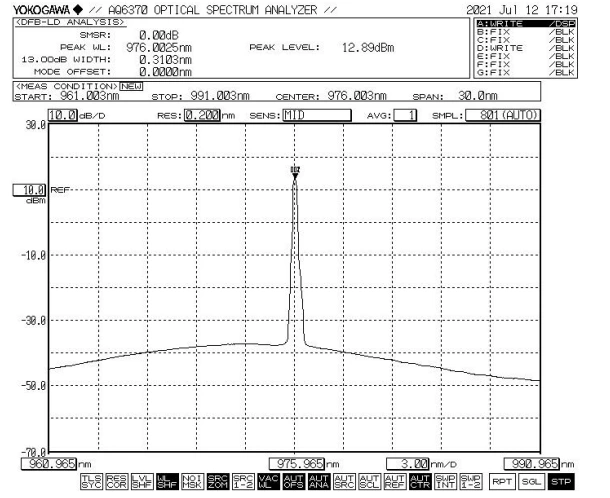

Phổ điển hình & PIV: 976nm, dung sai WL +/- 1nm, 600mW

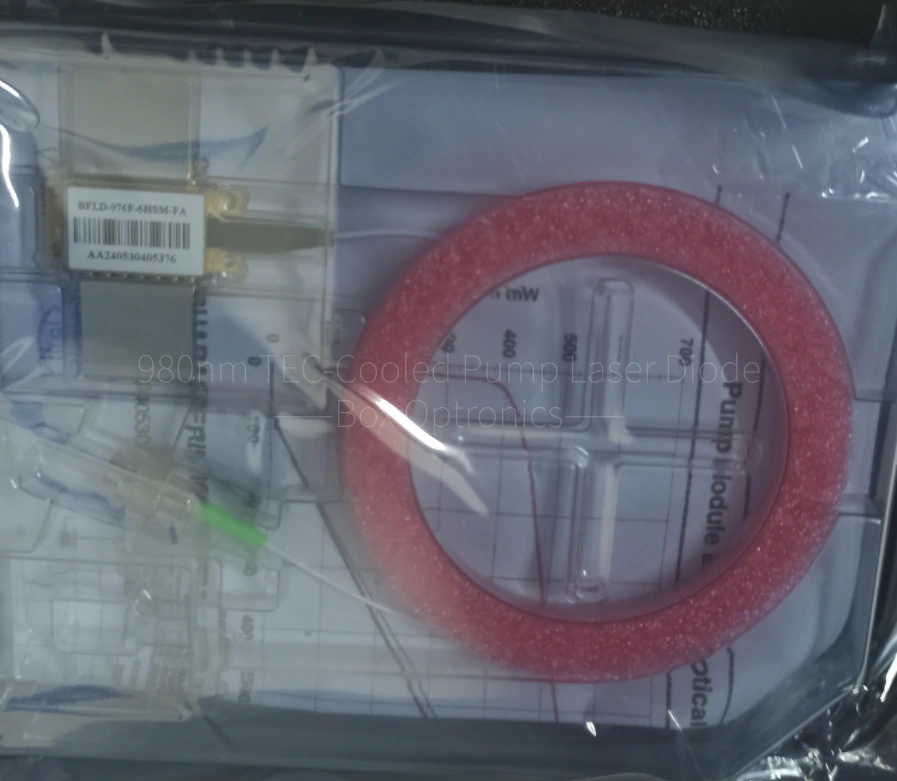

Ví dụ đóng gói

*Thiết bị độc lập; không có trình điều khiển tích hợp (tùy chọn trình điều khiển bên ngoài).

Thông tin đặt hàng

ví dụ: BFLD-976F-6HSM-N0

(Thông tin đặt hàng: Diode Laser bơm làm mát bằng TEC 980nm, gói bướm, 976nm, có FBG, công suất đầu ra 600mW, sợi SM, không có đầu nối, sợi trần).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động

Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

Thiết bị này nhạy cảm với tĩnh điện; do đó, cần phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện trong quá trình đóng gói, vận chuyển và sử dụng. Ngoài ra, phải thực hiện các biện pháp phòng ngừa để ngăn chặn sự đột biến của nguồn điện, vì nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị (ví dụ: đảm bảo nối đất thiết bị đúng cách và đeo dây đeo cổ tay chống tĩnh điện).

Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được ấn hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Đối với các thiết bị được trang bị đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình lắp đặt hoặc tháo dỡ.

Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Cần đặc biệt chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không cấp nguồn và mỏ hàn phải được nối đất đúng cách.

Trước khi cấp nguồn cho tất cả các thành phần, trước tiên hãy kích hoạt bộ làm mát, sau đó tiến hành các bước tăng nguồn để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và dịch vụ hậu mãi

Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.

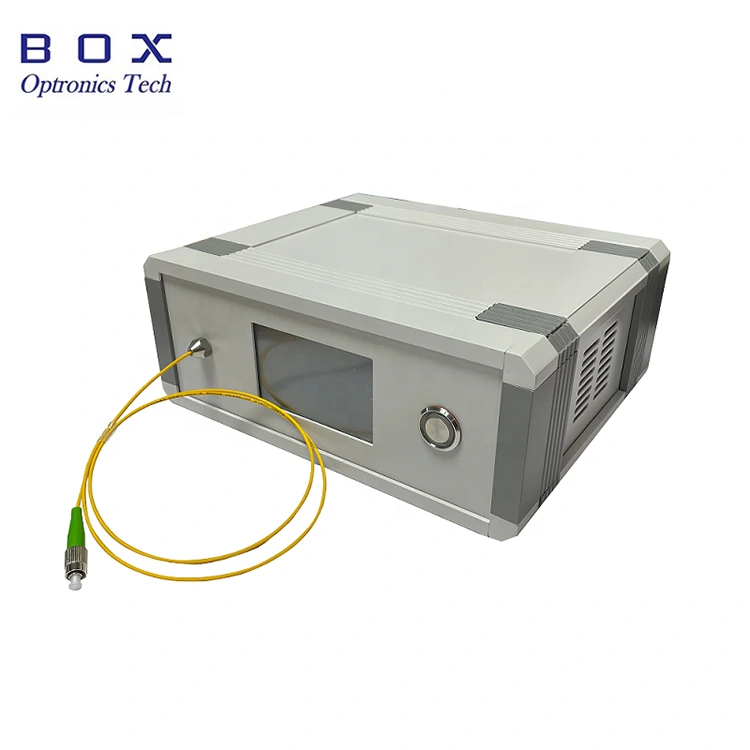

Có sẵn trong gói để bàn với màn hình cảm ứng; phát ra ánh sáng ngay lập tức khi bật nguồn.
