Nguồn sáng SLD 1060nm 1064nm

Mục lục

1. Giới thiệu Nguồn sáng SLD 1060nm 1064nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Phụ kiện tiêu chuẩn

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Lưu ý vận hành và bảo trì

12. Đảm bảo chất lượng và dịch vụ hậu mãi

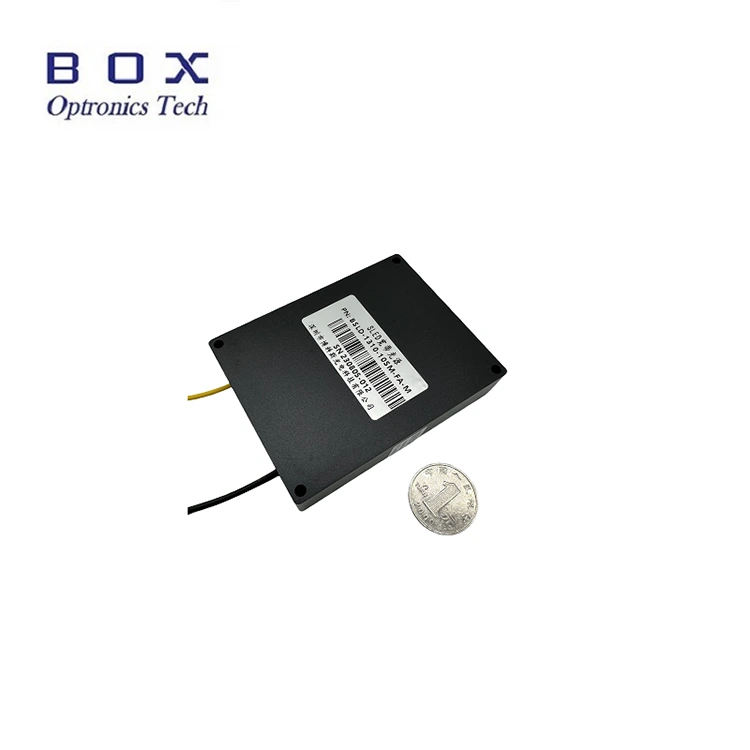

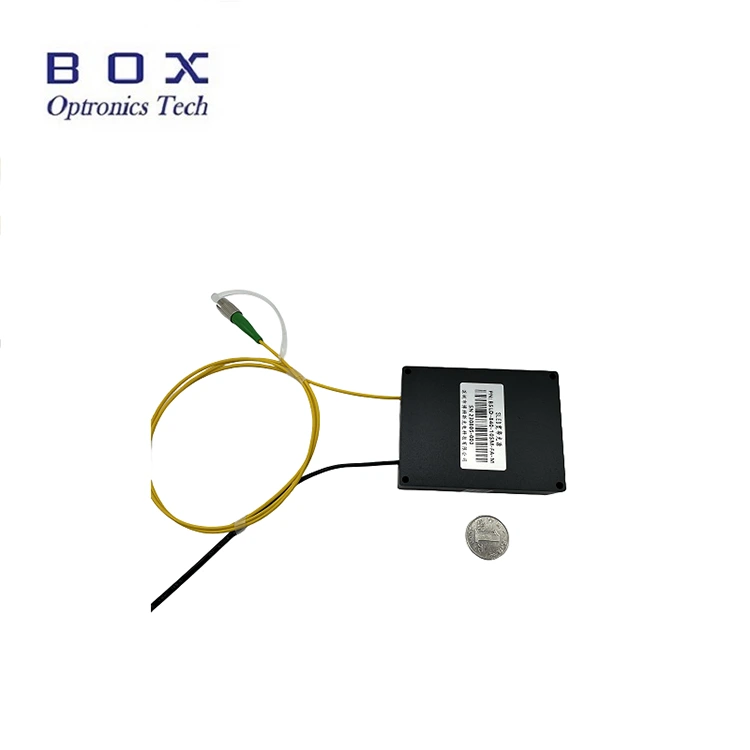

Giới thiệu sản phẩm

Đây là Nguồn sáng SLD 1060nm 1064nm áp dụng công nghệ diode siêu phát quang, với công suất đầu ra 5mW và 15mW tùy chọn, băng thông -3dB trên 15nm, phổ phẳng, độ gợn sóng thấp và độ ổn định lâu dài tuyệt vời. Nó hỗ trợ các cấu hình để bàn và mô-đun với giao diện truyền thông RS485 và phần mềm giám sát để tích hợp hệ thống. Thích hợp cho cảm biến sợi và hình ảnh y tế. Vui lòng sử dụng với điện áp định mức, kiểm soát nhiệt độ và độ ẩm, đảm bảo tản nhiệt tốt, tránh tình trạng quá tải và ô nhiễm đầu ra.

Thông số sản phẩm

Tính năng sản phẩm

● gợn sóng quang phổ thấp;

● Quang phổ phẳng;

● Giao tiếp DB9 Female(RS485) để tích hợp dễ dàng.

Ứng dụng sản phẩm

● Cảm biến sợi quang;

● Hình ảnh y tế;

● Con quay hồi chuyển sợi quang (FOG).

Chi tiết sản phẩm

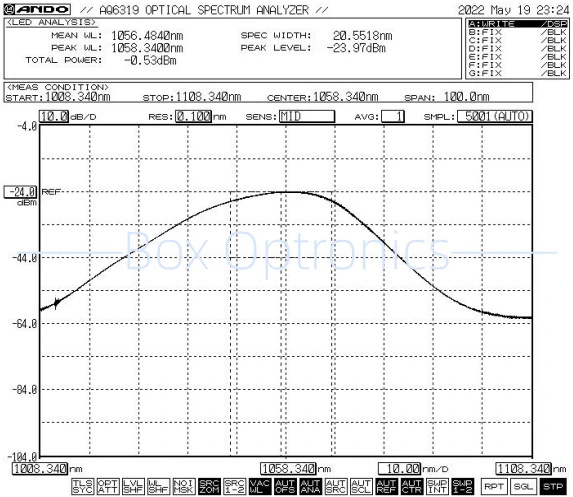

● Phổ điển hình: -3dB Băng thông tối thiểu 15nm / Typ.20nm

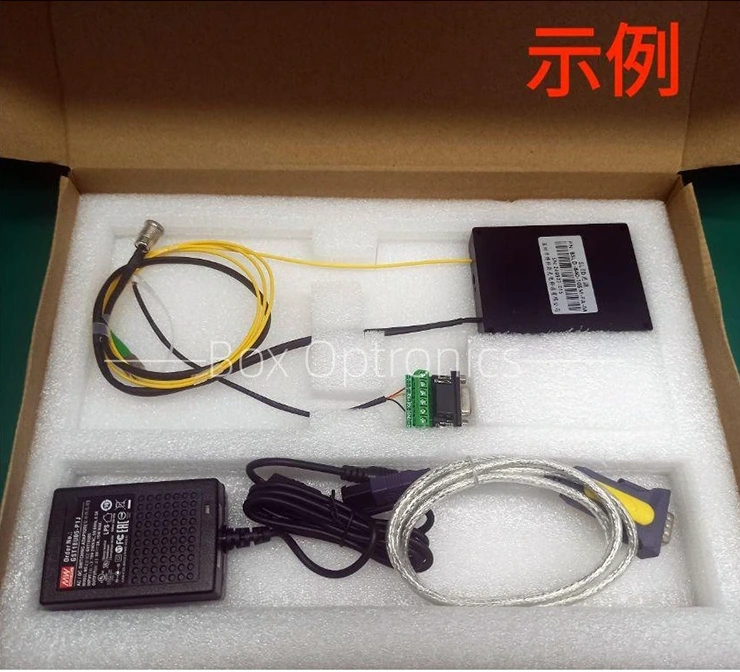

● Phụ kiện tiêu chuẩn

Các bước vận hành

Bước 1.Mở gói: Trước khi lắp ráp, hãy kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa, bao gồm mô-đun nguồn sáng SLED, cáp dữ liệu USB, cáp cổng xanh, bộ đổi nguồn, báo cáo thử nghiệm, v.v.

Bước 2.Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3.Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.

Setp4.Kết nối với máy tính chủ: Sử dụng Cáp Cổng Xanh và Cáp Dữ liệu USB-RS485 DB9 để kết nối Nguồn sáng SLD 1060nm 1064nm và máy tính; trước tiên, máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

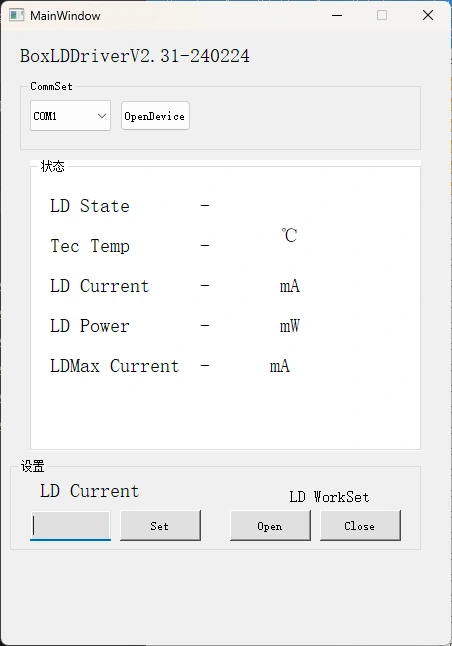

Bước5.Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD và nhiệt độ LD của Nguồn sáng SLD 1060nm 1064nm. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)

Bước 6.Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.

Thông tin đặt hàng

ví dụ: BSLD-1060-5SM-FA-M

(Thông tin đặt hàng: Nguồn sáng SLD 1060nm 1064nm, công suất đầu ra 5mW, với sợi SM Hi1060, đầu nối FC/APC, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú vận hành và bảo trì

● Không nên thường xuyên lắp hoặc tháo các đầu nối cáp quang ở cả đầu vào và đầu ra để tránh nhiễm bụi—có thể dẫn đến tăng tổn hao chèn—hoặc cháy các mặt đầu của đầu nối cáp quang.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi mà không có nguồn điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được che bằng nắp chống bụi.

● Nếu sợi đầu ra cần được kết nối với sợi quang khác, bạn nên sử dụng máy hàn nhiệt hạch.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
