Điốt SLD 840nm 10mW 35nm BW

Mục lục

1. Giới thiệu Diode SLD BW 840nm 10mW 35nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Ví dụ về đóng gói

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm

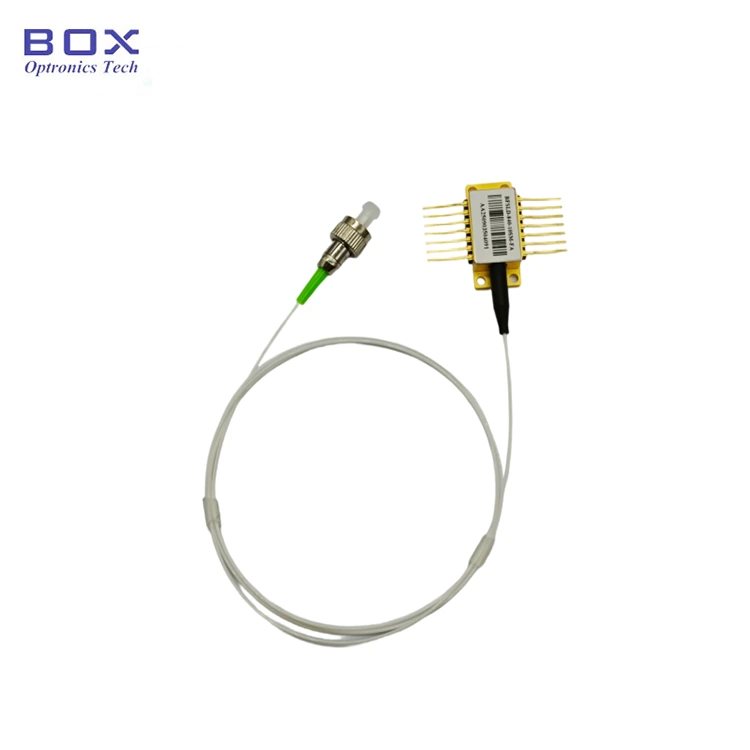

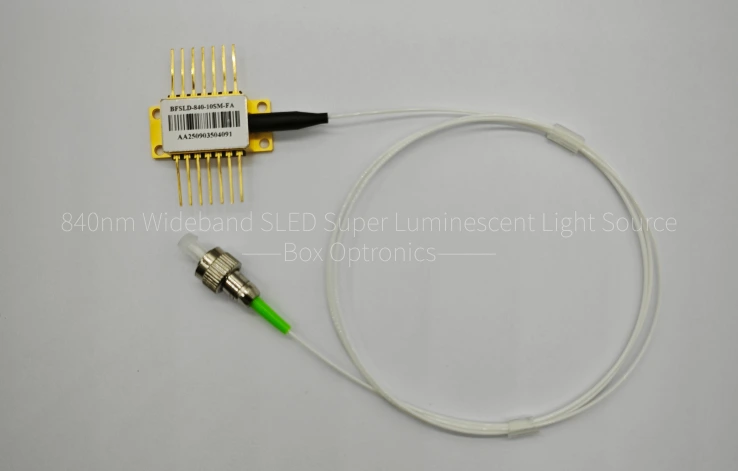

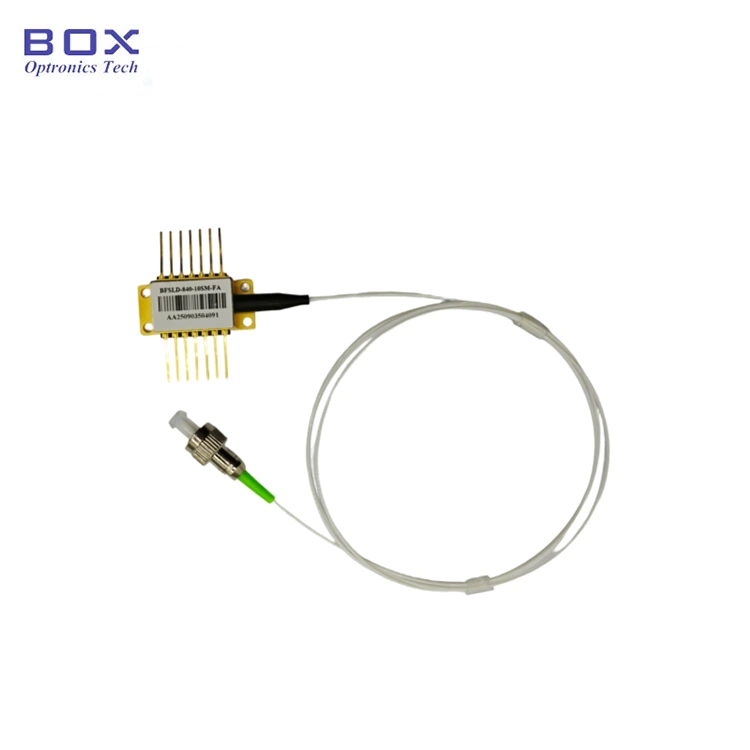

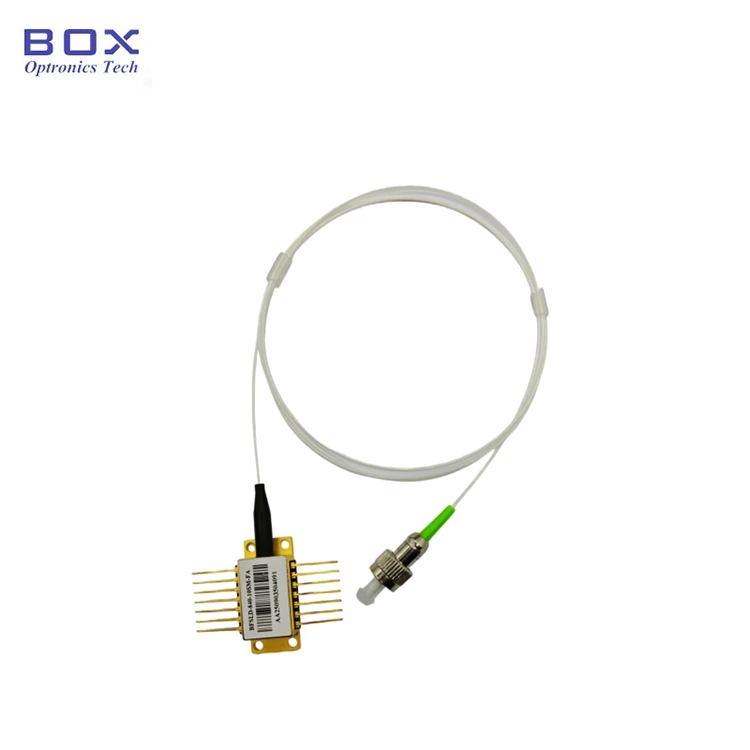

Đây là một diode siêu phát quang SLED băng rộng 840nm với gói hình cánh bướm 14 chân. Nó có công suất đầu ra lên tới 10mW, băng thông 3dB trên 35nm,  và tích hợp TEC và nhiệt điện trở để có phổ ổn định và mượt mà. Thích hợp cho chụp cắt lớp mạch lạc quang học (OCT). Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây.

Thông số sản phẩm

Tính năng sản phẩm

● Đuôi lợn sợi SM hoặc sợi PM;

● Công suất đầu ra cao lên tới 10mW;

● Gói BTF 14 chân có TEC.

Ứng dụng sản phẩm

● Con quay hồi chuyển sợi quang;

● Nguồn sáng băng rộng trong phòng thí nghiệm và thử nghiệm quang học;

● Chụp cắt lớp mạch lạc quang học (OCT) và thiết bị chụp ảnh y tế.

Chi tiết sản phẩm

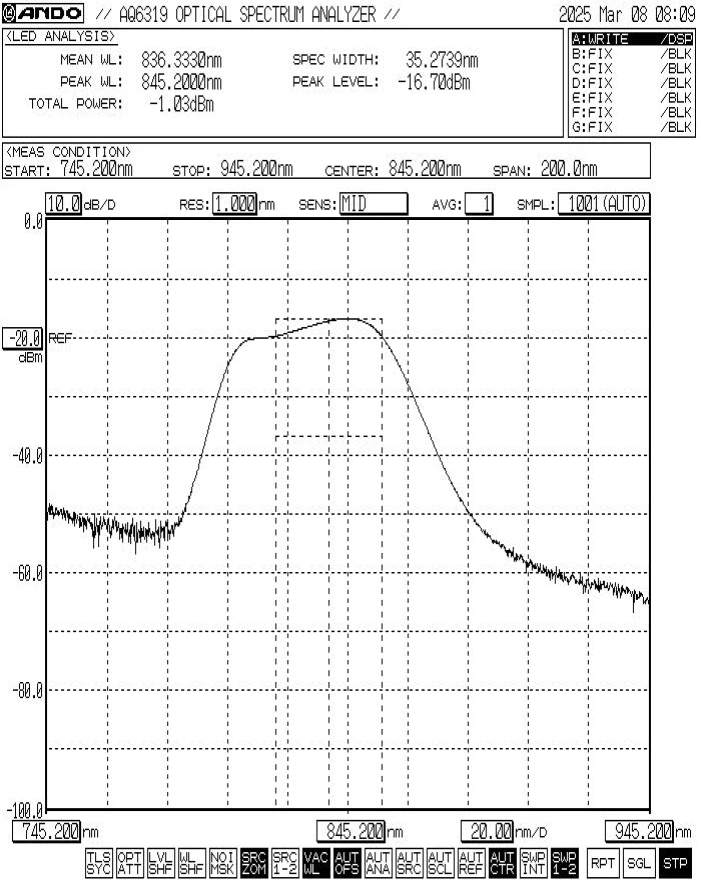

● Phổ điển hình: -3dB Băng thông tối thiểu 30nm / Typ.35nm

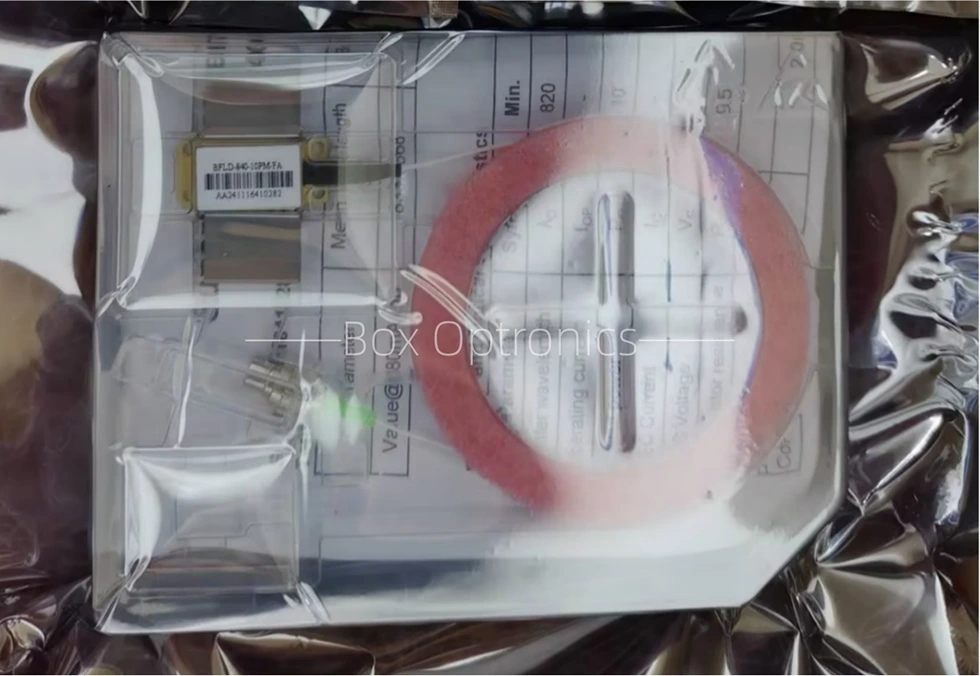

● Ví dụ về đóng gói

Thiết bị độc lập; không có trình điều khiển tích hợp (tùy chọn trình điều khiển bên ngoài).

Thông tin đặt hàng

ví dụ: BFSLD-840-103SM-FA

(Thông tin đặt hàng: 840nm 10mW 35nm BW SLD Diode, gói bướm, băng thông -3dB điển hình 35nnm, với sợi SM, đầu nối FC/APC).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Thiết bị này nhạy cảm với tĩnh điện; do đó, cần phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện trong quá trình đóng gói, vận chuyển và sử dụng. Ngoài ra, phải thực hiện các biện pháp phòng ngừa để ngăn chặn sự đột biến của nguồn điện, vì nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị (ví dụ: đảm bảo nối đất thiết bị đúng cách và đeo dây đeo cổ tay chống tĩnh điện).

● Kiểm tra độ ổn định của mạch vận hành của sản phẩm để tránh hư hỏng do dòng điện xung gây ra.

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được ấn hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Đối với các thiết bị được trang bị đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nhấc lên đồng thời trong quá trình lắp đặt hoặc tháo dỡ.

● Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260°C và thời gian hàn không được vượt quá 10 giây. Cần đặc biệt chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không cấp nguồn và mỏ hàn phải được nối đất đúng cách.

● Khi sử dụng thiết bị, hãy tuân thủ nghiêm ngặt phạm vi điện áp hoạt động và dòng điện được chỉ định trong biểu dữ liệu. Các thông số chính—bao gồm Ith (Dòng điện ngưỡng), Iop max (Dòng hoạt động tối đa), Vop max (Điện áp hoạt động tối đa) và λc (Bước sóng trung tâm)—nên được tham chiếu cụ thể trong báo cáo thử nghiệm được cung cấp tại thời điểm vận chuyển. Lưu ý: Hoạt động vượt quá mức tối đa tuyệt đối có thể gây hư hỏng vĩnh viễn cho thiết bị.

Đảm bảo chất lượng và dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
