Laser sợi quang có băng thông siêu hẹp 1550nm 3kHz

Mục lục

1. Giới thiệu về Laser sợi quang có băng thông siêu hẹp 1550nm 3kHz

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

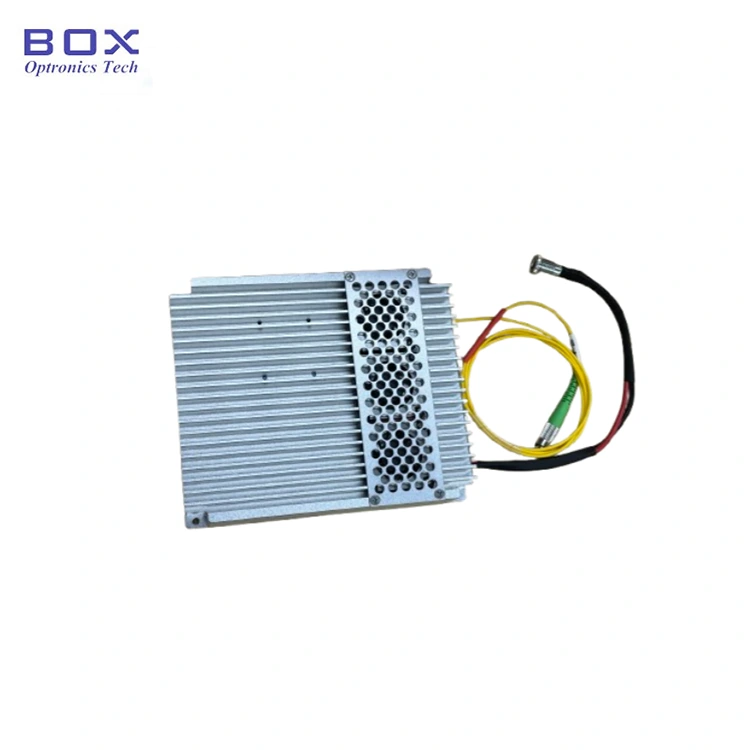

Đây là sợi quang có băng thông siêu hẹp 1550nm 3kHz Laser sử dụng cấu trúc khoang laser DFB sợi pha tạp erbium, với đầu ra CW công suất 50/100/200/500/1000mW tùy chọn, băng thông 3dB dưới 3kHz, bước sóng ổn định mà không cần nhảy chế độ. Nó hỗ trợ cấu hình để bàn và mô-đun với giao diện truyền thông RS232 và phần mềm giám sát cho hệ thống hội nhập. Thích hợp cho cảm biến phân tán và như vậy.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● quang phổ băng thông 3 KHz;

● Toàn chất xơ khoang cộng hưởng DFB;

● Bước sóng ổn định mà không nhảy chế độ;

● DB9 Giao tiếp nữ (RS232) để tích hợp dễ dàng.

Ứng dụng sản phẩm

● LiDAR;

● âm thanh cảm biến, hydrophone;

● Chất xơ Cảm biến phân tán quang học.

Chi tiết sản phẩm

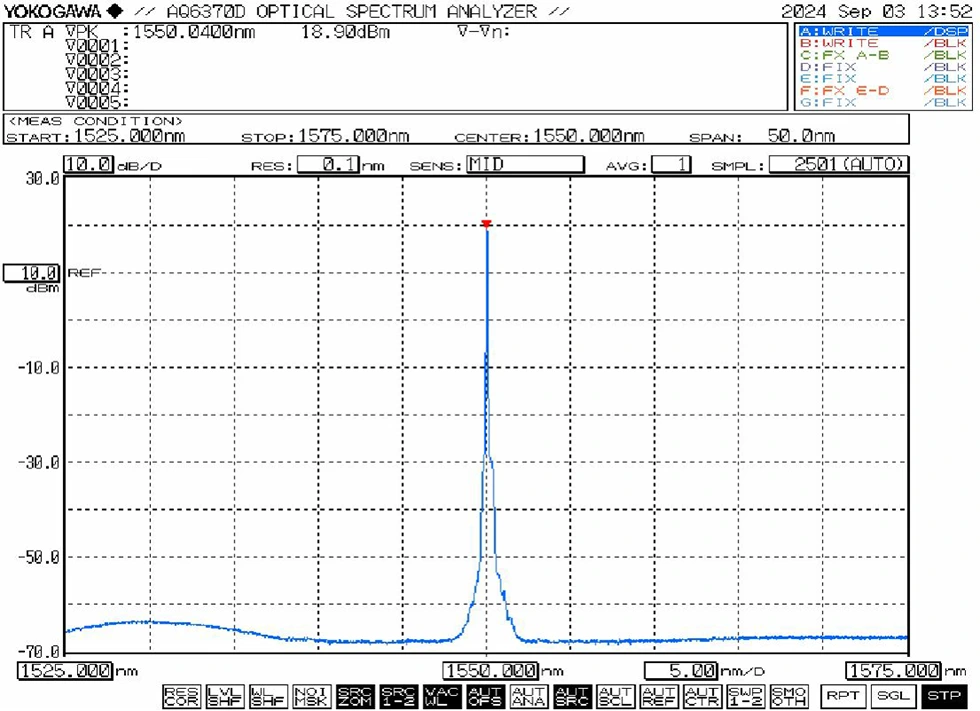

● Phổ điển hình: 1550nm

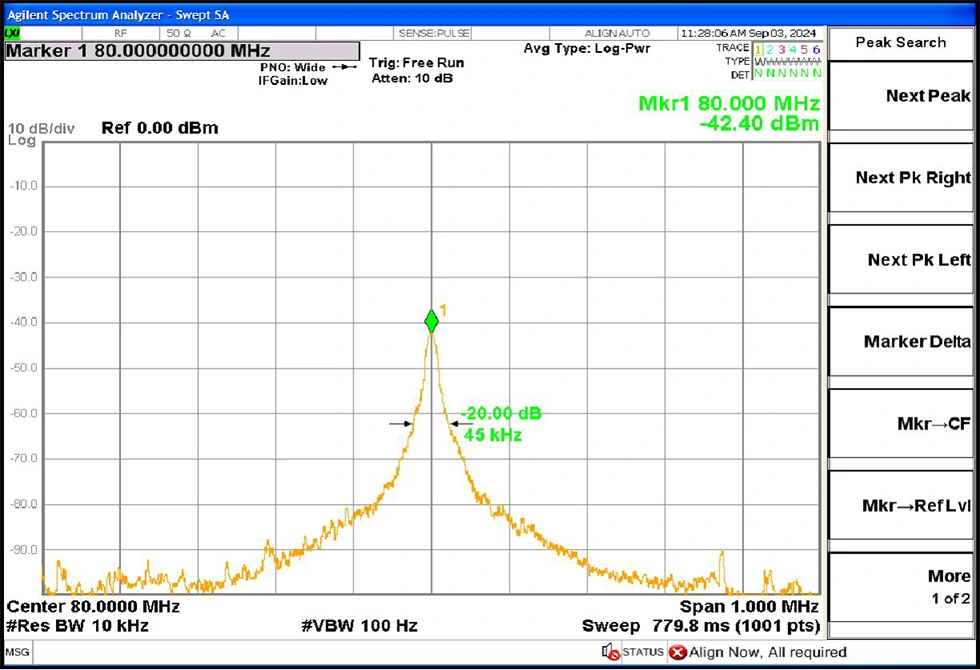

● Độ rộng đường truyền điển hình: Độ rộng đường phổ 3dB<3 KHz (bằng độ rộng đường truyền 20dB / 20)

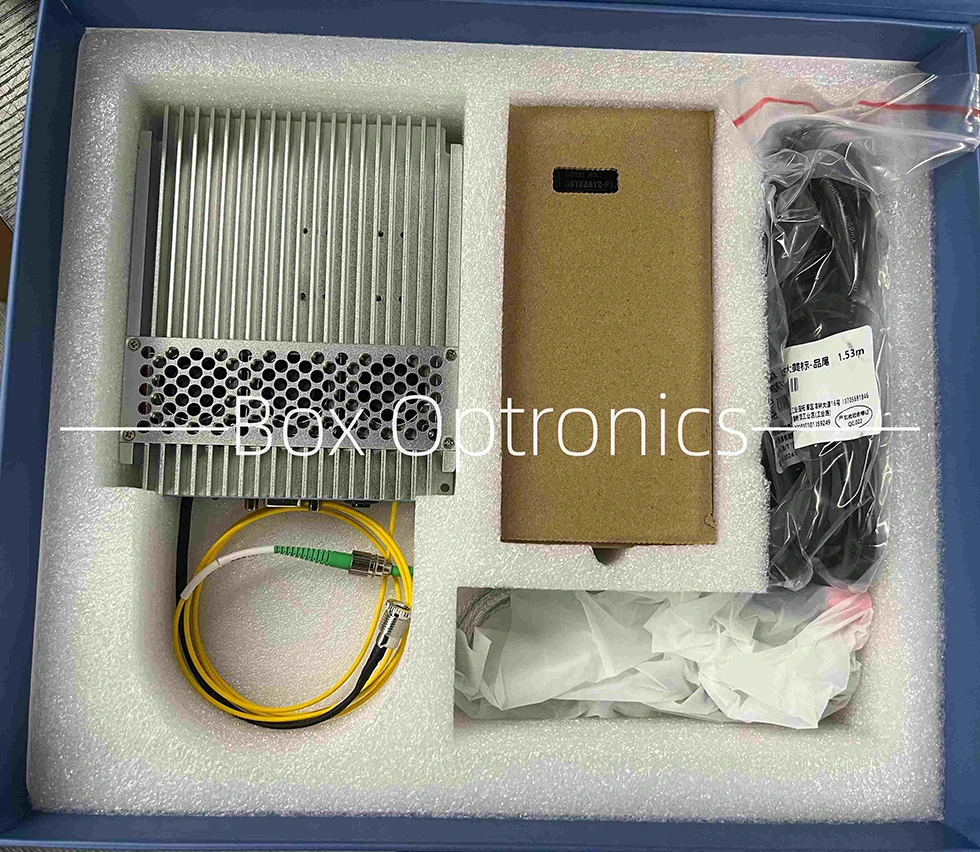

● Ví dụ về bao bì

hoạt động bước

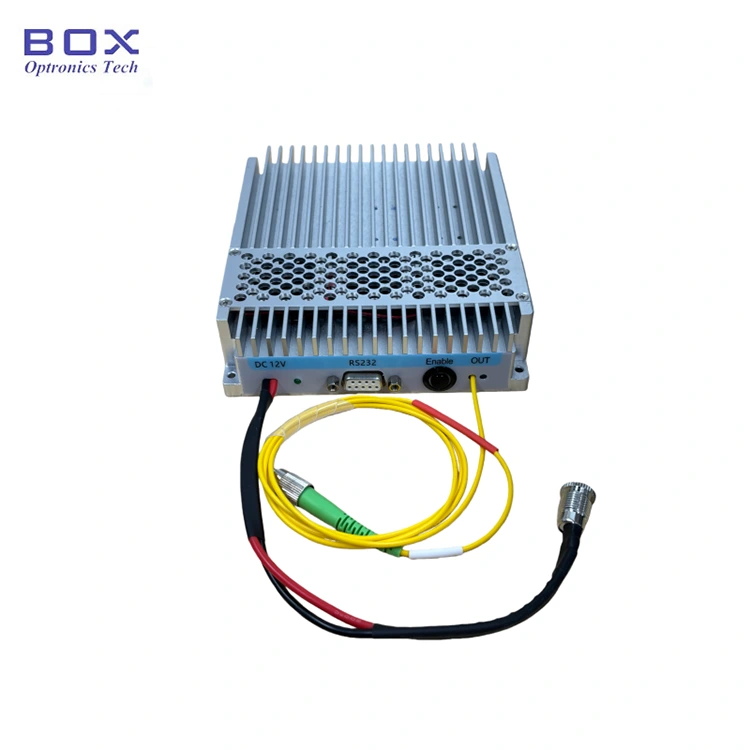

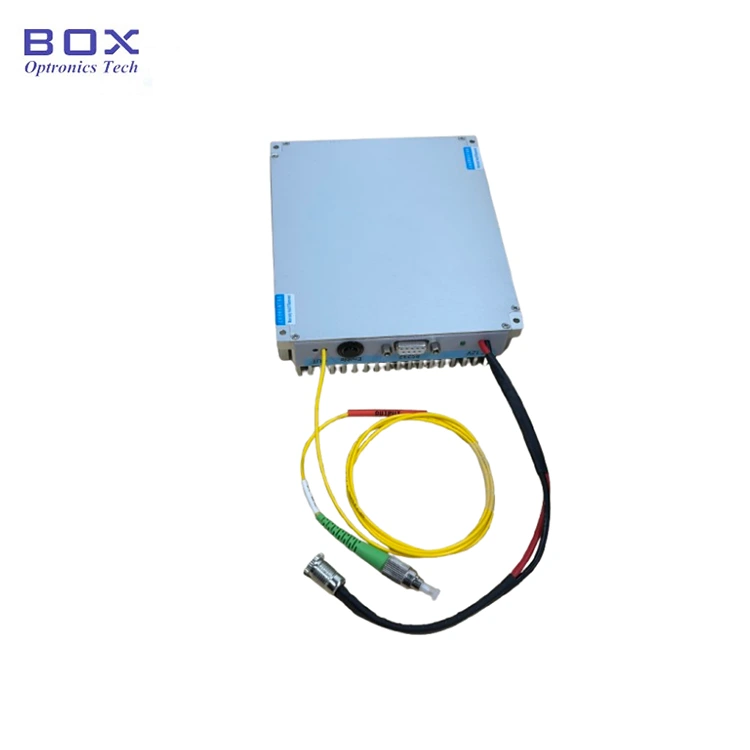

1. Ngoại hình: Mô-đun bao gồm đầu nối nguồn, đèn báo nguồn, RS232 giao diện truyền thông, công tắc kích hoạt đầu ra và cổng sợi đầu ra laser.

2.Quyền lực Nguồn cung cấp:Cổng nguồn sử dụng giao diện DC5.5×2.1mm tiêu chuẩn. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. Hình chữ U cáp nguồn đầu nối để kết nối với nguồn điện chuyển đổi có sẵn theo yêu cầu yêu cầu tại thời điểm mua hàng.

3.Kết nối Jumper sợi quang: Tháo nắp chống bụi ra khỏi đầu nối sợi, kiểm tra mặt cuối xem có bị nhiễm bẩn hoặc hư hỏng không và đảm bảo sạch sẽ trước khi kết nối với các thiết bị cáp quang hoặc thiết bị kiểm tra khác. cho mô hình công suất cao, nên ghép nối nhiệt hạch.

4.Kết nối Mô-đun cho Máy tính Chủ: Sử dụng mô-đun đi kèm Cáp dữ liệu nối tiếp USB-RS232 để kết nối mô-đun với máy tính. Cài đặt trình điều khiển nối tiếp chuyên dụng (do nhà sản xuất cung cấp) để cho phép liên lạc. Không có trình điều khiển, phần mềm máy chủ không thể kết nối với mô-đun.

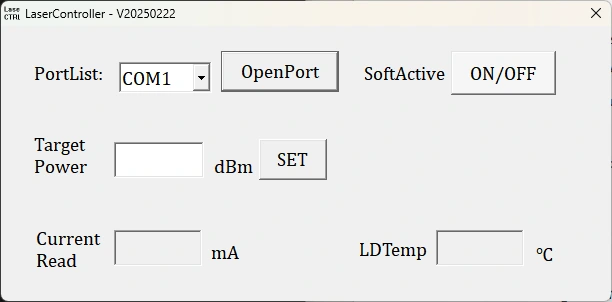

5.Phần mềm:Phần mềm máy chủ cho phép điều chỉnh công suất đầu ra và kiểm soát đầu ra laser thông qua Nút "SoftActive". Phần mềm hiển thị cài đặt dòng điện bơm, đầu ra trạng thái theo dõi nguồn điện và nhiệt độ.

6. Bộ nhớ tham số: Cài đặt và trạng thái được định cấu hình qua phần mềm sẽ tự động được lưu trong mô-đun bộ nhớ trong. Không cần kết nối máy tính chủ nếu các thông số không cần sửa đổi.

Đặt hàng thông tin

ví dụ: NLFL-1550-50-T-SM-M

(Thông tin đặt hàng: Laser Fiber băng thông siêu hẹp 1550nm 3kHz, 50mW công suất đầu ra, công suất điều chỉnh, sợi SM, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

1. Lưu ý vận hành và bảo trì-Băng thông đường truyền siêu hẹp 1550nm 3kHz Laser sợi quang

● Tránh cắm/rút đầu nối cáp quang thường xuyên để tránh hiện tượng tích tụ bụi và hư hỏng mặt cuối.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.

● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
