Laser băng thông hẹp 1310nm DFB 100KHz BTF

Mục lục

1. Giới thiệu 1310nm Laser băng thông hẹp DFB 100KHz BTF

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

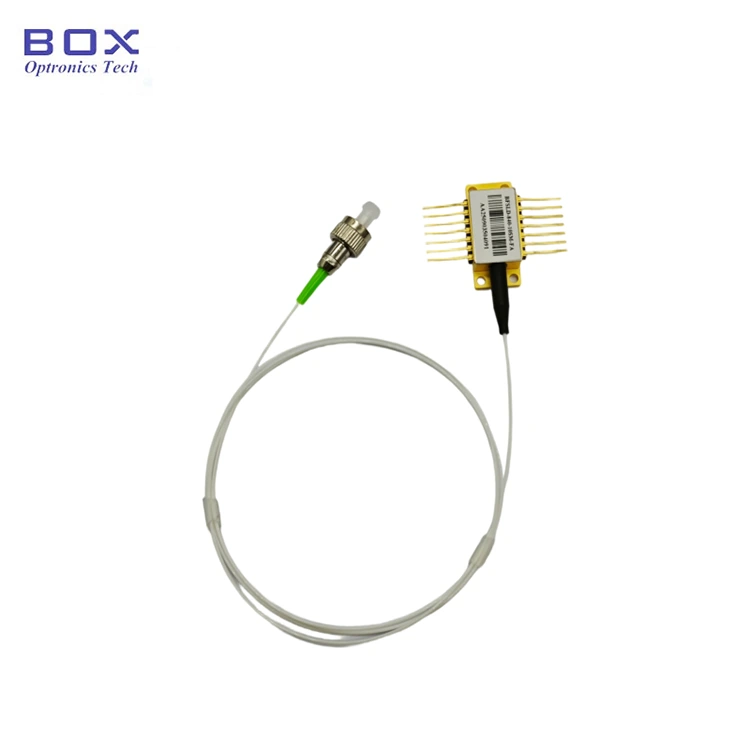

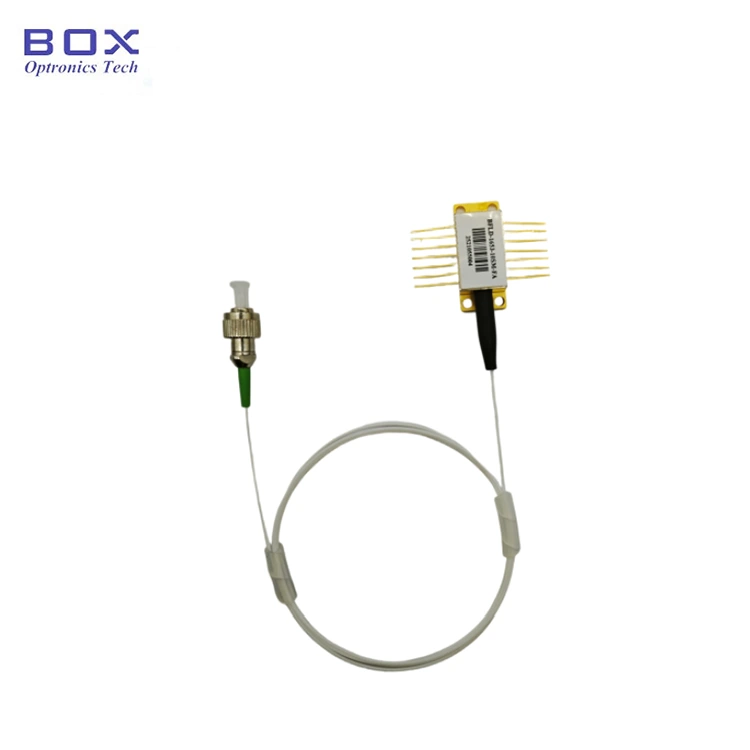

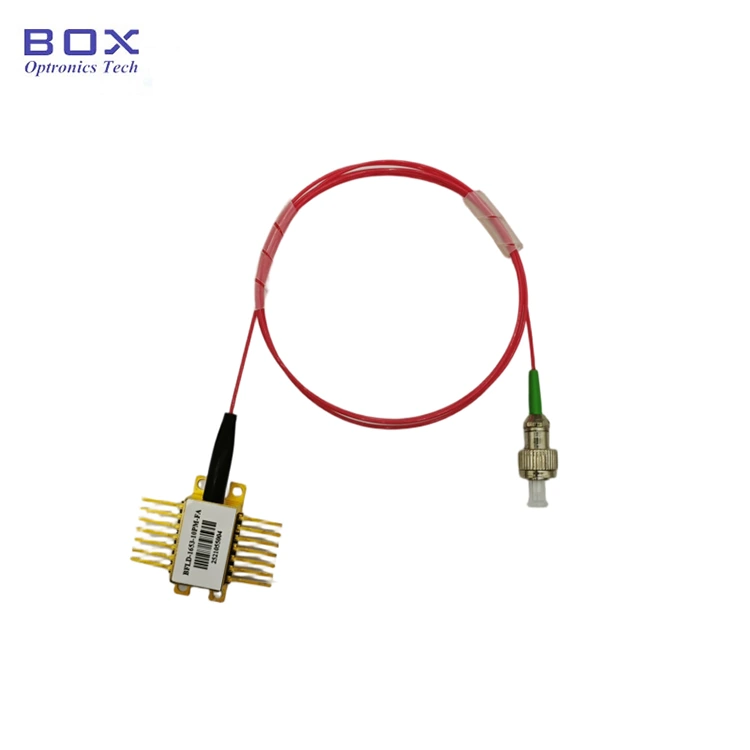

Laser băng thông hẹp 1310nm DFB 100KHz BTF là một laser hiệu suất cao được thiết kế cho các ứng dụng trong Lidar, radar gió, quang học cảm biến sợi quang và truyền thông mạch lạc. Nó có công suất đầu ra lên tới 100mW, băng thông 3dB dưới 100kHz và dòng điện ngưỡng thấp. Tùy chọn với sợi SM/PM, nhiệt độ hoạt động rộng và độ tin cậy cao. Vui lòng sử dụng dưới sự bảo vệ ESD và kiểm soát dòng điện và nhiệt độ của ổ đĩa nghiêm ngặt, và tránh thiệt hại quá dòng.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● SMF-28e hoặc bím tóc PM1310;

● Công suất đầu ra> 100mW

● Thu hẹp băng thông <100KHz;

● 14 chân Gói BTF với TEC, bộ cách ly quang, và Giám sát PD.

Ứng dụng sản phẩm

● Nắp;

● Radar gió;

● Cảm biến sợi quang;

● Giao tiếp mạch lạc.

sản phẩm Chi tiết

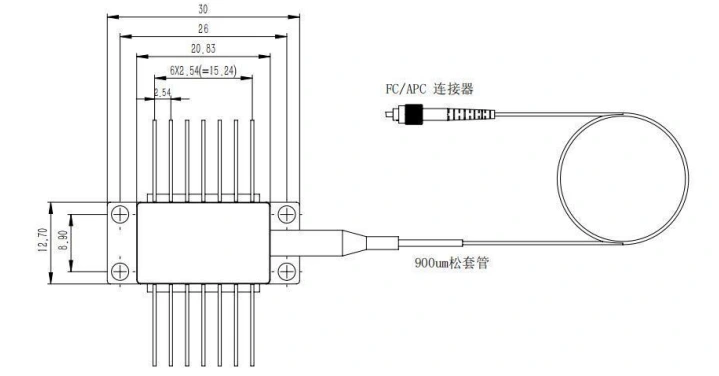

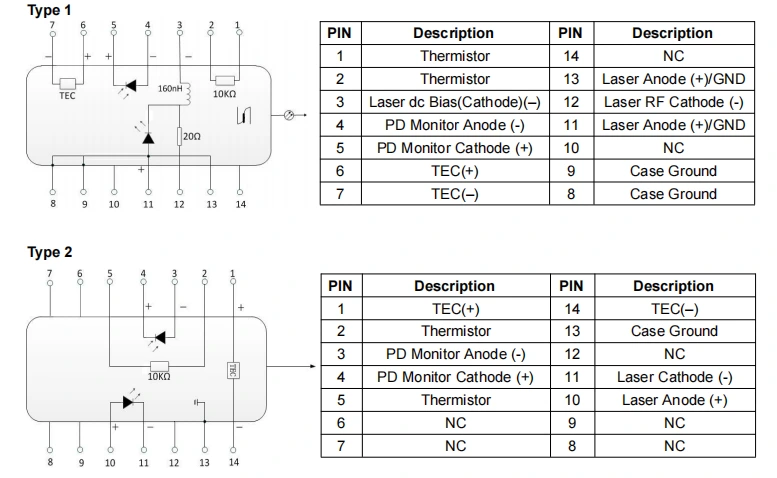

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1310nm DFB 100KHz Laser băng thông hẹp BTF

● Câu hỏi thường gặp

(1) Có thể thay đổi bước sóng bằng cách điều chỉnh dòng điện không? Phạm vi là gì?

--Đúng. Hệ số bước sóng hiện tại là 0,01 nm/mA và hệ số bước sóng nhiệt độ là 0,1 nm/oC. Phạm vi điều chỉnh WL là khoảng ~ tâm WL+/- 1 nm

(2) Độ rộng của đường là bao nhiêu? Bạn có cung cấp LD chiều rộng dòng bình thường không?

--Độ rộng đường truyền 3dB nhỏ hơn 100kHz. LD mức MHz có sẵn.

(3) Phạm vi điều chỉnh công suất là gì?

--10~100%

(4) Bạn có cung cấp ống sợi bảo vệ và đầu nối sợi không?

--Đúng. Ống lỏng 900um và các đầu nối FC/APC, SC/APC hoặc các đầu nối khác là tùy chọn.

Đặt hàng thông tin

ví dụ: BNLD-1310-11HPM-FA

(Thông tin đặt hàng: 1310nm DFB 100KHz BTF Laser có độ rộng đường hẹp, 100mW công suất đầu ra, với sợi PM, đầu nối FC/APC, chân ra loại 1).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có điện và mỏ hàn phải được lắp đặt đúng cách. được nối đất.

● Trong quá trình bật nguồn, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có nguy cơ làm hỏng chip. Thay vào đó hãy cấp nguồn cho thiết bị ở mức hiện tại gần đến ngưỡng của chip, sau đó tăng dần dòng điện ở mức nhỏ tăng dần cho đến khi đạt mức mong muốn.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
