Điốt Laser hình cánh bướm 1030nm 200mW 100KHz DFB

Mục lục

1. Giới thiệu 1030nm Điốt Laser hình cánh bướm DFB 200mW 100KHz

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

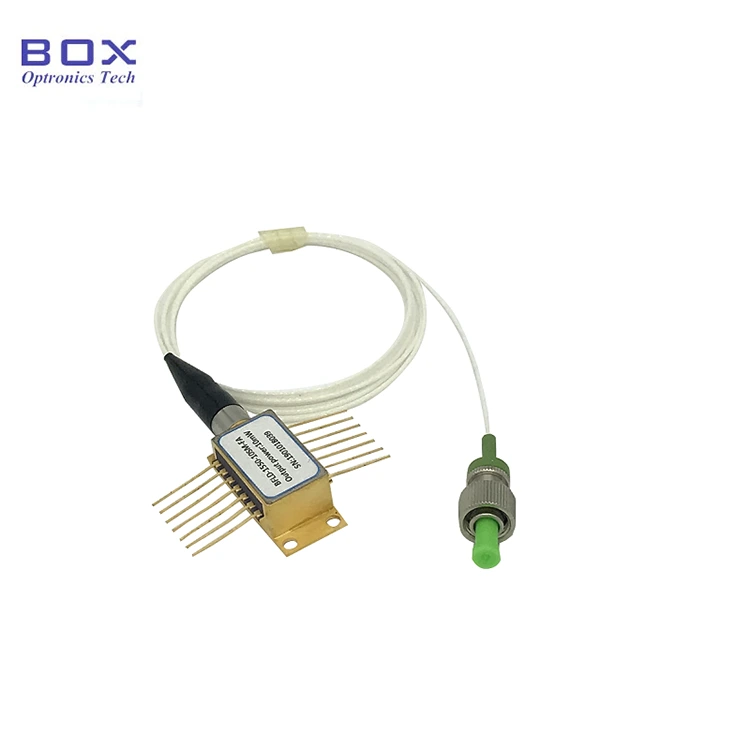

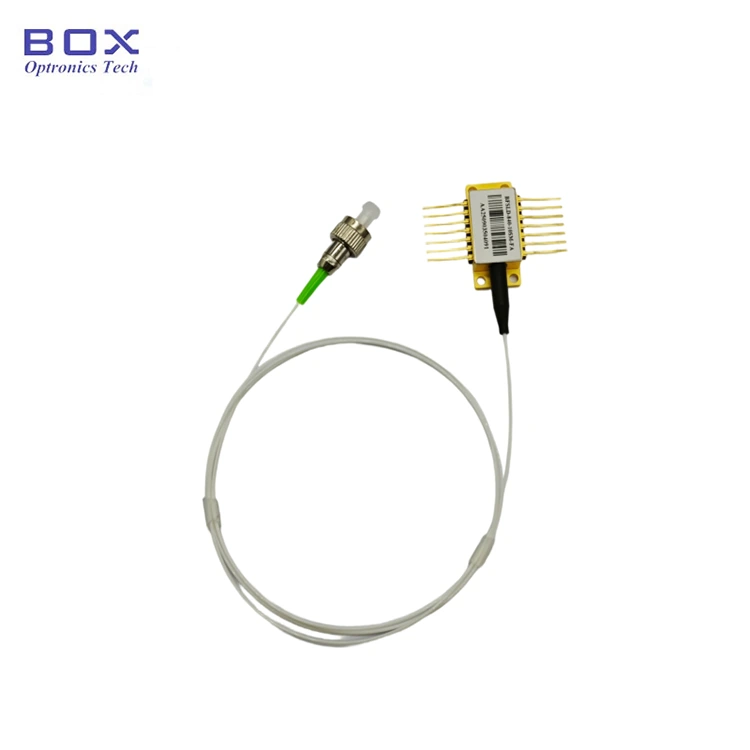

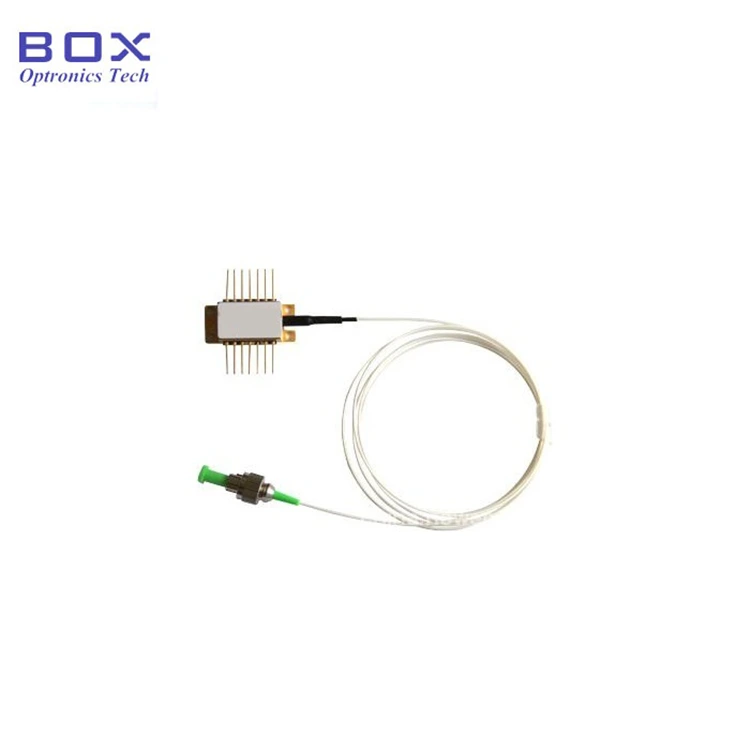

Đây là Laser bướm DFB 1030nm 200mW 100KHz Điốt, với dung sai bước sóng +/- 2nm, gói bướm tiêu chuẩn 14 chân, và sợi PM980. Nó có công suất đầu ra cao và băng thông hẹp, và tích hợp TEC và nhiệt điện trở. Thích hợp cho cảm biến quang học và hình ảnh. làm ơn sử dụng nó dưới sự bảo vệ ESD.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● bím tóc sợi PM980;

● công suất đầu ra cao 200mW;

● Băng thông hẹp dưới 100kHz;

● 14 chân Gói BTF với TEC, nhiệt điện trở và Giám sát PD.

Ứng dụng sản phẩm

● Nắp;

● Cảm biến sợi quang;

● Quang phổ;

● Nguồn hạt giống cho laser.

sản phẩm Chi tiết

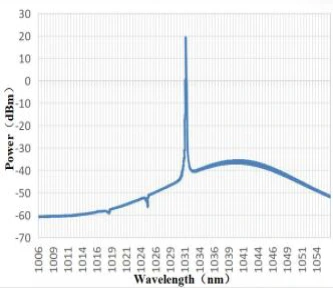

● Phổ điển hình: dung sai bước sóng 1030nm, +/-2nm.

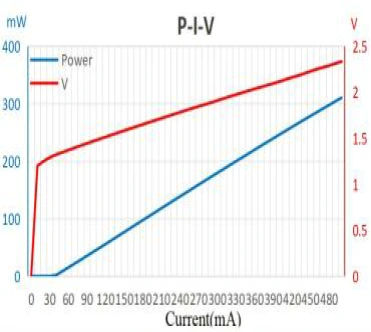

● Đi-ốt Laser hình bướm DFB PIV-1030nm 200mW 100KHz

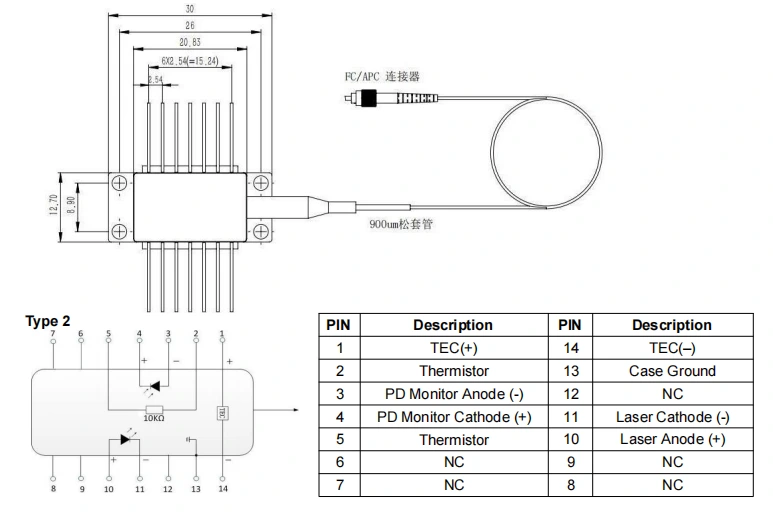

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1030nm 200mW 100KHz Điốt Laser hình cánh bướm DFB

● Câu hỏi thường gặp

(1) Có thể thay đổi bước sóng bằng cách điều chỉnh dòng điện không? Phạm vi là gì?

--Đúng. Hệ số bước sóng hiện tại là 0,01 nm/mA và hệ số bước sóng nhiệt độ là 0,1 nm/oC. Phạm vi điều chỉnh WL là khoảng ~center WL+/- 1 nm.

(2) Chiều dài bím tóc là bao nhiêu?

--1,2+/- 0,1 mét.

(3) Phạm vi điều chỉnh công suất là gì?

--10~100%

Đặt hàng thông tin

ví dụ: BNLD-1030-2HPM-FA

(Thông tin đặt hàng: Diode Laser hình bướm 1030nm 200mW 100KHz DFB, với sợi PM980, đầu nối FC/APC, chân bơm).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Nguy cơ bức xạ laser:Khi thiết bị đang hoạt động, nó phát ra chùm tia laser cường độ cao. Đừng nhìn thẳng vào mặt cuối của sợi vì điều này có thể gây tổn thương mắt.

● Bảo vệ ESD: Thiết bị này được nhạy cảm với tĩnh điện. Vì vậy, phải có biện pháp bảo vệ chống tĩnh điện nghiêm ngặt phải được tuân thủ trong quá trình đóng gói, vận chuyển và sử dụng. Ngoài ra, biện pháp phòng ngừa nên được thực hiện để ngăn chặn sự đột biến của nguồn điện, vì nếu không làm như vậy có thể dẫn đến gây hư hỏng vĩnh viễn cho thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo dây đeo cổ tay chống tĩnh điện).

● Xử lý sợi quang và thiết bị:Quang học sợi dễ vỡ. Không kéo thiết bị bằng sợi quang. Khi chèn hoặc tháo thiết bị ra khỏi ổ cắm, không tác dụng lực lên hoặc kéo thiết bị tay áo ở phía sau vỏ thiết bị. Đối với các thiết bị được trang bị đầu nối, đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Yêu cầu hàn chân: Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260 ° C và thời gian hàn không quá 10 giây. Đặc biệt chú ý đến sau: trong quá trình hàn, thiết bị phải ở trạng thái không được cấp nguồn và mỏ hàn phải được nối đất đúng cách.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
