Laser DFB đuôi lợn đồng trục có băng thông hẹp 1550nm

Tổng quan về sản phẩm-Laser DFB đuôi lợn đồng trục có băng thông hẹp 1550nm

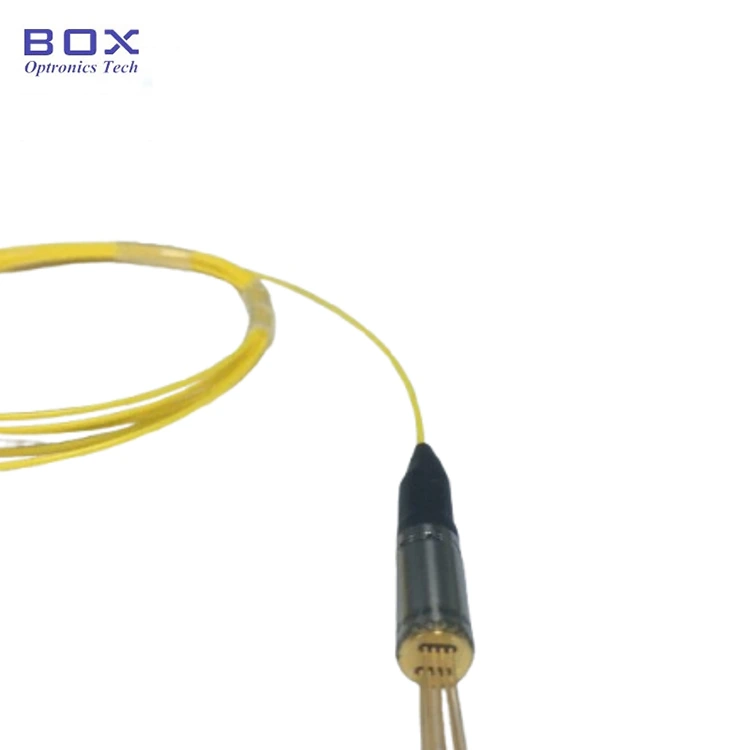

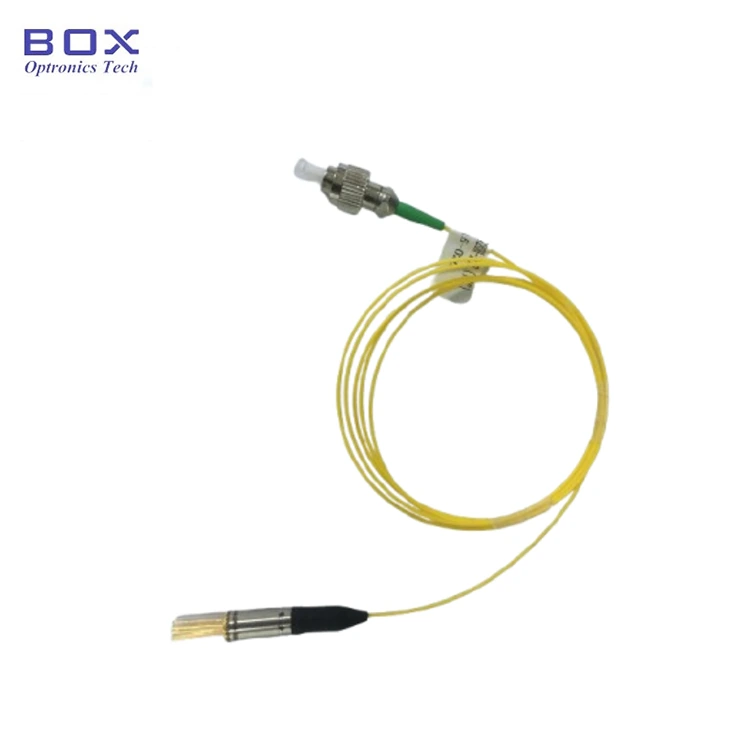

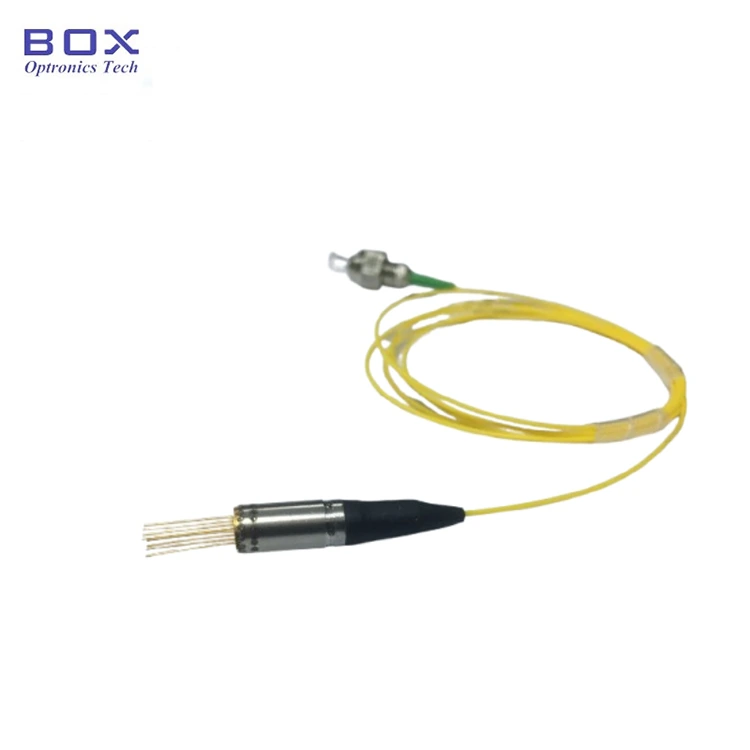

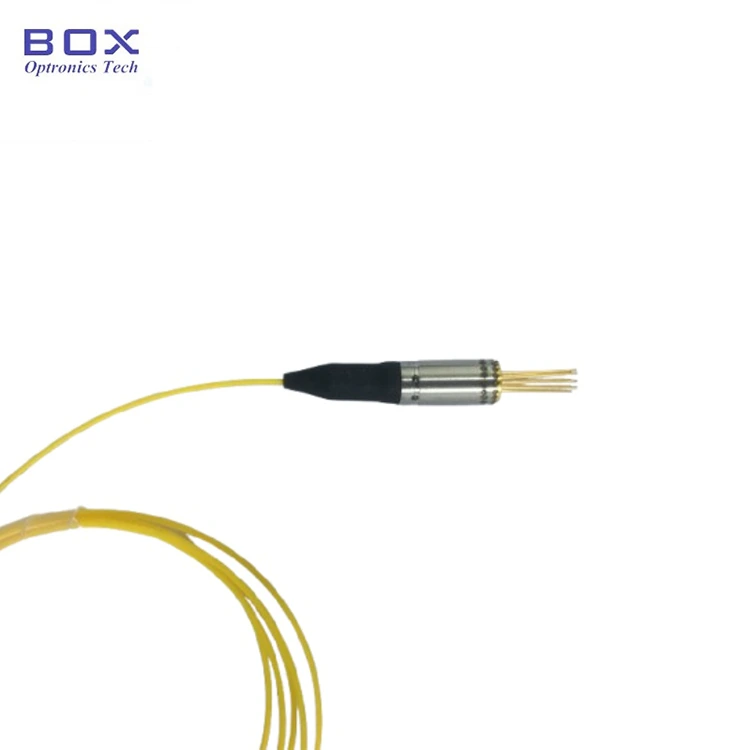

Laser DFB đuôi lợn đồng trục có băng thông hẹp 1550nm của Box Optronics là loại laser phản hồi phân tán được làm mát bằng TEC được thiết kế cho các hệ thống phạm vi LiDAR và ứng dụng lái xe tự động. Hoạt động ở bước sóng trung tâm 1550nm, nó cung cấp đầu ra quang học ≥2mW thông qua sợi quang chế độ đơn và độ rộng phổ phổ ≤500kHz, được đo bằng phương pháp tự dị tính. Laser tích hợp bộ làm mát nhiệt điện (TEC), nhiệt điện trở, đi-ốt quang theo dõi mã PIN InGaAs và bộ cách ly quang học trong một gói đồng trục nhỏ gọn có đuôi lợn FC/APC hoặc SC/APCfiber.

Các tính năng chính -Laser DFB đuôi lợn đồng trục có băng thông hẹp 1550nm

· Bước sóng trung tâm: 1550nm, dung sai WL +/-3nm

· Băng thông phổ hẹp: ≤500kHz (phương pháp đo tự dị tính)

· Công suất đầu ra quang học: tối thiểu 2mW (đầu ra sợi SM)

· Bộ cách ly quang tích hợp: Cách ly ≥30dB

· Bộ làm mát nhiệt điện tích hợp (TEC) và nhiệt điện trở

· Điốt quang giám sát mã PIN InGaAs tích hợp sẵn

· Tiếng ồn thấp, hoạt động ít biến dạng

· Độ tin cậy cao và tuổi thọ hoạt động lâu dài

Các ứng dụng điển hình -1550nm Laser DFB đuôi lợn đồng trục có băng thông hẹp

· Hệ thống LiDAR FMCW dành cho lái xe tự động và ADAS

· LiDAR kết hợp để đo phạm vi và vận tốc đồng thời

· Hệ thống LiDAR dành cho hình ảnh 3D và điều hướng tự động

· Hệ thống LiDAR công nghiệp dành cho robot, điều hướng AGV và tự động hóa

· Hệ thống kiểm tra truyền thông quang học mạch lạc và thiết bị đo quang học

· Hệ thống cảm biến sợi quang phân tán

· Phép đo phản xạ miền tần số quang học (OFDR)

· Nghiên cứu quang tử và các thí nghiệm phát hiện mạch lạc trong phòng thí nghiệm

· Tích hợp OEM vào mô-đun LiDAR, cảm biến ô tô và thiết bị cảm biến công nghiệp

Thông số sản phẩm -1550nm Laser DFB đuôi lợn đồng trục có chiều rộng đường truyền hẹp

Xếp hạng tối đa tuyệt đối (Tc = 25°C)

Đặc tính quang-điện (Tc = 25°C)

Đặc tính TEC và nhiệt điện trở

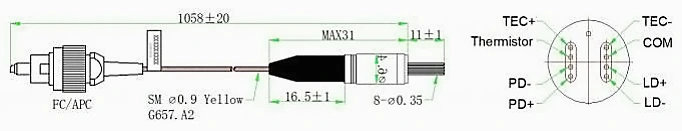

Định nghĩa gói và mã pin

Loại gói: Gói kín đồng trục với TEC

Các thành phần tích hợp: Bộ cách ly quang, bộ làm mát nhiệt điện (TEC), nhiệt điện trở, điốt quang màn hình PIN InGaAs

Thông tin đặt hàng -1550nm Laser DFB đuôi lợn đồng trục có băng thông hẹp

Danh pháp mẫu

BLD - X XX XX X - X XX (XX)

Ví dụ: BLD-ND5502H-IFA(TEC)

Bảng dữ liệu -1550nm Laser DFB đuôi lợn đồng trục có chiều rộng tuyến tính hẹp

Bảng dữ liệu

Câu hỏi thường gặp (FAQ)

Câu hỏi: "Băng thông đường truyền hẹp" nghĩa là gì và tại sao nó lại quan trọng đối với LiDAR?

Đáp: Băng thông quang phổ đề cập đến độ rộng của phổ tần số quang học của tia laser. Tia laser này cung cấp băng thông truyền dẫn < 500 kHz, được đo bằng phương pháp tự dị tính. Băng thông đường truyền hẹp hơn thường dẫn đến độ dài kết hợp dài hơn, điều này rất quan trọng đối với các kỹ thuật phát hiện kết hợp như FMCW LiDAR.

Trong các hệ thống LiDAR FMCW, tín hiệu quang được truyền và phản xạ giao thoa để tạo ra tín hiệu nhịp dùng để đo phạm vi và vận tốc. Laser có băng thông hẹp giúp duy trì sự kết hợp, giảm nhiễu pha và cải thiện độ nhạy đo trong các ứng dụng tầm xa và độ phân giải cao.

Hỏi: Sự khác biệt giữa laser có băng thông hẹp đồng trục này và laser DFB dạng hình cánh bướm là gì?

Trả lời: Sự khác biệt chính là yếu tố hình thức gói. Sản phẩm này sử dụng gói đồng trục nhỏ gọn có tích hợp TEC, nhiệt điện trở, điốt quang giám sát và bộ cách ly quang, giúp sản phẩm này phù hợp với các mô-đun LiDAR bị hạn chế về không gian và tích hợp OEM kết hợp sợi quang.

Laser DFB đóng gói hình cánh bướm thường cung cấp nhiều giao diện điện hơn và tính linh hoạt cao hơn cho các hệ thống phòng thí nghiệm, thiết bị viễn thông và các ứng dụng yêu cầu thiết kế nhiệt hoặc điện tùy chỉnh.

Gói phù hợp tùy thuộc vào yêu cầu của hệ thống, bao gồm kích thước, quản lý nhiệt, giao diện điện và phương pháp tích hợp.

Câu hỏi: LiDAR trên ô tô có an toàn cho mắt bước sóng 1550nm không?

Trả lời: Vùng bước sóng 1550nm thường được coi là an toàn hơn cho mắt đối với các ứng dụng LiDAR so với các bước sóng ngắn hơn như 905nm. Ở khoảng 1550nm, sự hấp thụ của các cấu trúc phía trước của mắt làm giảm đáng kể sự tiếp xúc với võng mạc, cho phép hệ thống LiDAR đạt được mức năng lượng quang học cho phép cao hơn theo các tiêu chuẩn an toàn laser hiện hành.

Việc phân loại an toàn cho mắt cuối cùng phụ thuộc vào thiết kế hệ thống hoàn chỉnh, bao gồm công suất đầu ra, độ phân kỳ chùm tia, định dạng điều chế, thời gian phơi sáng và việc tuân thủ các tiêu chuẩn như IEC 60825.

Hỏi: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?

A: Moq là 2 chiếc.
