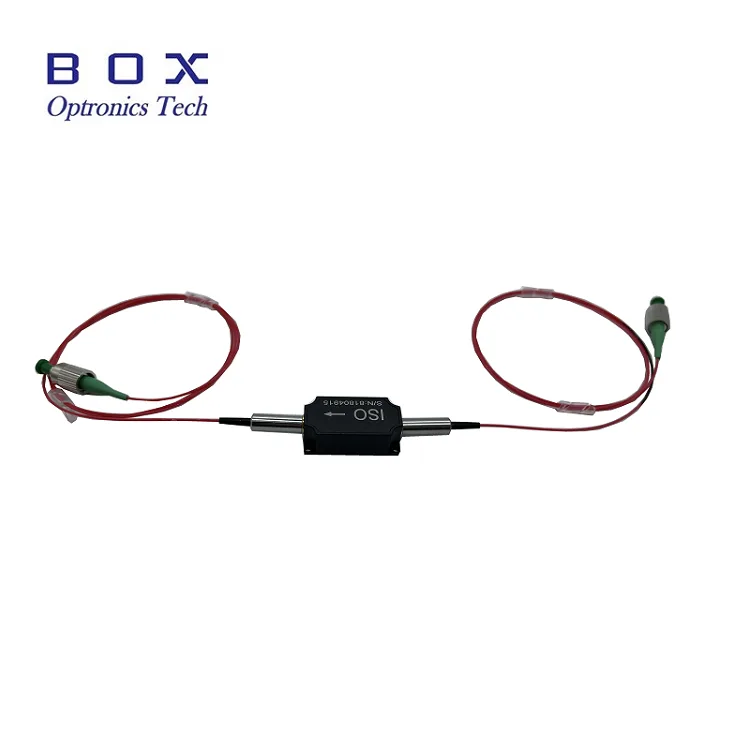

Bộ cách ly quang công suất cao 850nm

Box Optronics cung cấp Bộ cách ly quang công suất cao 850nm, một thành phần quang thụ động được thiết kế để bảo vệ hệ thống quang học khỏi hiện tượng phản xạ ngược có hại. Bộ cách ly hiệu suất cao này có tính năng cách ly đặc biệt lên tới 35dB, tổn thất chèn cực thấp điển hình là 0,8dB và hỗ trợ xử lý công suất cao với công suất trung bình lên tới 500mW/1W/5W/10W.

Được đặt trong một gói nhỏ gọn 58 × 28 × 26mm với các bím tóc sợi 780HP, bộ cách ly này mang lại độ tin cậy và ổn định vượt trội cho các ứng dụng đòi hỏi khắt khe. Dù dùng cho laser sợi quang, hệ thống OCT, bộ khuếch đại quang hay thiết bị đo kiểm, Box Optronics đều cung cấp bộ cách ly chất lượng cao được hỗ trợ bởi kiểm soát chất lượng nghiêm ngặt và hỗ trợ kỹ thuật toàn cầu.

Các tính năng chính

● Cách ly cao: mức cách ly cực đại thông thường lên tới 35dB

● Mất chèn thấp: thông thường 0,8dB, tối đa 1,2dB

● Tổn hao phản hồi cao: 45dB

● Tỷ lệ tuyệt chủng cao đối với các phiên bản duy trì phân cực

● Xử lý công suất cao:  500mW/1W/5W/10W công suất trung bình

● Tổn hao phụ thuộc phân cực thấp (PDL): <0,15dB

● Thiết kế gói nhỏ gọn và chắc chắn

● Sợi SM/sợi PM/hoặc sợi bím tóc khác

● Độ tin cậy cao và ổn định lâu dài

● Phạm vi nhiệt độ hoạt động rộng: -40°C đến +85°C

Ứng dụng điển hình

● Thiết bị đo lường và kiểm tra quang học

● Hệ thống Chụp cắt lớp kết hợp quang học (OCT) 840nm/850nm

● Hệ thống laser sợi quang 850nm và nguồn hạt giống

● Hệ thống cảm biến sợi quang (cảm biến giao thoa kế)

● Phòng thí nghiệm nghiên cứu và phát triển

● Chẩn đoán và hình ảnh y sinh

Thông số kỹ thuật

Thông số quang học (T=25°C)

Thông số kỹ thuật cơ khí và môi trường

Chi tiết sản phẩm

Kích thước gói

Bộ cách ly được đóng gói trong một hộp nhựa nhỏ gọn, chắc chắn với các kích thước sau (đơn vị: mm):

Nguyên tắc làm việc

Bộ cách ly quang kết hợp sợi quang công suất cao 850nm là thành phần quang thụ động cung cấp khả năng truyền ánh sáng không qua lại, cho phép tín hiệu quang chuyển tiếp đi qua đồng thời chặn phản xạ ngược trong các hệ thống dựa trên sợi quang.

Thiết bị này hoạt động dựa trên hiệu ứng xoay Faraday kết hợp với quang học phân cực và có sẵn ở cả phiên bản Sợi quang đơn chế độ (SMF) và Sợi duy trì phân cực (PMF), cho phép tích hợp linh hoạt vào các hệ thống quang học khác nhau.

● Hướng thuận: Ánh sáng truyền qua với tổn hao chèn tối thiểu

● Hướng ngược: Ánh sáng phản chiếu ngược bị chặn với khả năng cách ly cao

● Bảo vệ điốt laze và bộ khuếch đại khỏi hư hỏng và nhiễu do phản xạ ngược gây ra

● Cải thiện độ ổn định của hệ thống và giảm tiếng ồn cường độ (RIN)

Tại sao chọn Box Optronics?

●  ✓ Kiểm soát chất lượng nghiêm ngặt với việc kiểm tra 100% trước khi giao hàng

●  ✓ Giá cả cạnh tranh với khả năng giao hàng số lượng lớn ổn định

●  ✓ Tùy chọn tùy chỉnh linh hoạt cho bước sóng, công suất và sợi quang

●  ✓ Hỗ trợ kỹ thuật 7×24 giờ và phản hồi nhanh

●  ✓ Mẫu thử nghiệm có sẵn để đánh giá

●  ✓ Vận chuyển toàn cầu với chuyển phát nhanh DHL, UPS, FedEx

Thông tin đặt hàng

Danh pháp mẫu

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Ví dụ:HPIS -850 -0 -1 -1 -0 -00- FA

Bộ cách ly quang công suất cao 850nm, sợi SM, ống rời 900um, chiều dài sợi 1m, kích thước: 58x28x26mm, công suất xử lý 500mW, đầu nối FC/APC

Tùy chọn tùy chỉnh có sẵn

● Bước sóng trung tâm: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● Định mức công suất: 0,5W, 1W, 2W, 5W, 10W, có công suất cao hơn

● Loại sợi:780HP,SMF-28, PM1550, các loại sợi đặc biệt khác

● Chiều dài sợi: 0,5m, 1m, 1,5m, 2m (độ dài tùy chỉnh)

● Loại bím tóc:ống lỏng 900um, ống lỏng 3,0 mm, sợi trần

● Kích thước gói hàng: Kích thước gói hàng tiêu chuẩn hoặc tùy chỉnh

Đối với các yêu cầu tùy chỉnh, vui lòng liên hệ với nhóm bán hàng của chúng tôi:

Email: sales06@boxoptronics.com

ĐT: +86-13322933691

Trang web: www.boxphotonics.com

Bảng dữ liệu và báo cáo thử nghiệm

Mỗi thiết bị được vận chuyển kèm theo một báo cáo thử nghiệm toàn diện ghi lại các thông số hiệu suất đo được. Tệp PDF biểu dữ liệu chứa thông số kỹ thuật chi tiết.

● Báo cáo thử nghiệm riêng lẻ đi kèm với mỗi đơn vị

Bảng dữ liệu

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

● EXW (Ex Works): Được khuyên dùng nếu bạn có tài khoản DHL/UPS/FedEx. Chúng tôi gửi hàng bằng tài khoản của bạn; chúng tôi không tính phí vận chuyển.

● DAP (Giao tại địa điểm): Nếu bạn không có tài khoản chuyển phát nhanh, chúng tôi có thể sắp xếp vận chuyển với cước phí trả trước.

● Các điều khoản khác: Vui lòng liên hệ với chúng tôi để thảo luận.

Điều khoản thanh toán

● PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn đặt hàng nhỏ

● T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

● Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

● Điều khoản thanh toán linh hoạt: Có thể thương lượng cho đối tác lâu dài hoặc chiến lược

Thời gian dẫn

● Sản xuất tiêu chuẩn: ~10 ngày làm việc

● Cấu hình tùy chỉnh: 15-20 ngày làm việc

● Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

● Vận chuyển quốc tế:~3-5 ngày làm việc (DHL/UPS/FedEx express)

● Dịch vụ cấp tốc: Cung cấp theo yêu cầu (có thể áp dụng phí bổ sung)

Ghi chú hoạt động và xử lý

Bảo vệ ESD

Mặc dù bộ cách ly quang là thiết bị thụ động nhưng vẫn cần phải xử lý thích hợp để duy trì hiệu suất và độ tin cậy.

● Xử lý bằng găng tay sạch, không có xơ vải để tránh nhiễm bẩn

● Làm việc trên bề mặt sạch sẽ, không có bụi

● Tránh chạm trực tiếp vào các mặt cuối của sợi

● Đậy nắp chống bụi trên đầu nối khi không sử dụng

Xử lý sợi

● Tránh uốn cong sợi quá mức (bán kính uốn cong tối thiểu: 30 mm)

● Không kéo hoặc xoắn bím tóc bằng sợi

● Làm sạch các đầu nối sợi bằng cồn isopropyl trước khi kết nối

● Luôn sử dụng nắp chống bụi khi không sử dụng đầu nối

● Kiểm tra xem mặt cuối của sợi có bị hư hỏng hay không trước khi sử dụng

● Không vượt quá định mức tải trọng kéo tối đa

Cân nhắc xử lý nguồn điện

● Đảm bảo công suất đầu vào không vượt quá mức tối đa định mức

● Sử dụng tính năng giám sát nguồn điện thích hợp để tránh quá tải

● Cho phép tản nhiệt thích hợp ở mức công suất cao

● Gắn trên tản nhiệt để hoạt động liên tục ở công suất cao

Cài đặt và gắn kết

● Gắn chặt bộ cách ly bằng 4 lỗ lắp

● Đảm bảo căn chỉnh phù hợp để giảm thiểu tổn thất bổ sung

● Dành đủ không gian cho bán kính uốn sợi

● Hoạt động trong phạm vi nhiệt độ được chỉ định để đảm bảo độ tin cậy

● Tránh áp lực cơ học lên bím tóc bằng sợi

Đảm bảo chất lượng và dịch vụ hậu mãi

Thời hạn bảo hành

Box Optronics bảo đảm sản phẩm này không có khiếm khuyết về vật liệu và tay nghề trong thời gian 12 tháng kể từ ngày mua. Trong thời gian bảo hành, chúng tôi sẽ sửa chữa hoặc thay thế miễn phí các sản phẩm bị lỗi theo quyết định riêng của mình.

Loại trừ bảo hành

Các điều kiện sau đây không được bảo hành miễn phí:

● Thiệt hại do các yếu tố tự nhiên (sét, lũ lụt, v.v.) hoặc ảnh hưởng của môi trường

● Trục trặc do người dùng vận hành không đúng cách hoặc sử dụng sai mục đích

● Thiệt hại vật chất rõ ràng do lỗi của con người gây ra

● Các nỗ lực tháo gỡ, sửa đổi hoặc sửa chữa trái phép

● Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ

● Hư hỏng hoặc mất mát trong quá trình vận chuyển sau khi giao hàng

● Hư hỏng do vượt quá định mức công suất tối đa hoặc điều kiện hoạt động

Hỗ trợ sau bán hàng

● Thời gian phản hồi nhanh: trong vòng 24 giờ vào các ngày làm việc

● Hỗ trợ ứng dụng và khắc phục sự cố từ xa

● Dịch vụ bảo trì trả phí được cung cấp sau thời gian bảo hành

● Dịch vụ tư vấn kỹ thuật tùy chỉnh
