Bộ tuần hoàn công suất cao 850nm

Box Optronics cung cấp Bộ tuần hoàn công suất cao 850nm, một bộ phận quang thụ động hiệu suất cao được thiết kế để điều khiển hướng ánh sáng chính xác trong hệ thống cáp quang. Bộ tuần hoàn 3 cổng này cho phép truyền không tương hỗ, định tuyến tín hiệu quang từ cổng này sang cổng khác một cách tuần tự trong khi vẫn duy trì hiệu suất quang học tuyệt vời.

Với mức suy hao chèn điển hình thấp tới 1,0dB, mức cách ly cao điển hình là 25dB và mức suy hao phản hồi cao ở mức tối thiểu 45dB, bộ tuần hoàn này lý tưởng cho các ứng dụng 850nm công suất cao. Nó hỗ trợ xử lý tổng công suất trung bình lên tới 500mW/1W/5W/10W trên các cổng, khiến nó phù hợp với các hệ thống khuếch đại và laser sợi quang có yêu cầu khắt khe.

Được đặt trong một gói nhỏ gọn có kích thước 58×28×26mm với các bím tóc sợi 780 HP, bộ tuần hoàn công suất cao 850nm mang lại sự ổn định và hiệu suất lâu dài đáng tin cậy.

Các tính năng chính

• Cách ly cao: Cách ly đỉnh điển hình 25dB, tối thiểu 22dB

• Suy hao chèn thấp: điển hình 1,0dB, tối đa 1,5dB

• Suy hao phản hồi cao: tối thiểu 45dB (Đầu vào/Đầu ra)

• Suy hao phụ thuộc phân cực thấp (PDL): ≤0,15dB

• Xử lý công suất cao: lên tới 500mW, 1W, 5W, 10W

• Công suất đỉnh cao: <10kW cho hoạt động xung ns

• Ngăn chặn nhiễu xuyên âm cao: tối thiểu 45dB

• Thiết kế bao bì nhỏ gọn và chắc chắn: 58×28×26mm

• Bím tóc sợi 780 HP cho các ứng dụng công suất cao

• Độ tin cậy tuyệt vời và ổn định lâu dài

• Truyền dẫn ánh sáng không đối ứng 3 cổng

• Dải nhiệt độ hoạt động rộng: +10°C đến +50°C

Ứng dụng điển hình

• Hệ thống cảm biến sợi quang

• Thiết bị đo và kiểm tra sợi quang

• Hệ thống laser sợi quang 850nm

• Hệ thống hình ảnh y sinh và OCT

• Phòng thí nghiệm nghiên cứu và phát triển

• Bảo vệ bằng laser phản hồi phân tán (DFB)

Thông số kỹ thuật

Thông số quang học (T=25°C)

Thông số kỹ thuật cơ khí và môi trường

*Lưu ý: Thông số kỹ thuật trên dành cho thiết bị không có đầu nối. Đối với các thiết bị có đầu nối, công suất xử lý được giới hạn ở 1W, tổn thất chèn cao hơn 0,3dB, suy hao phản hồi thấp hơn 5dB và tỷ lệ tắt thấp hơn 2dB.

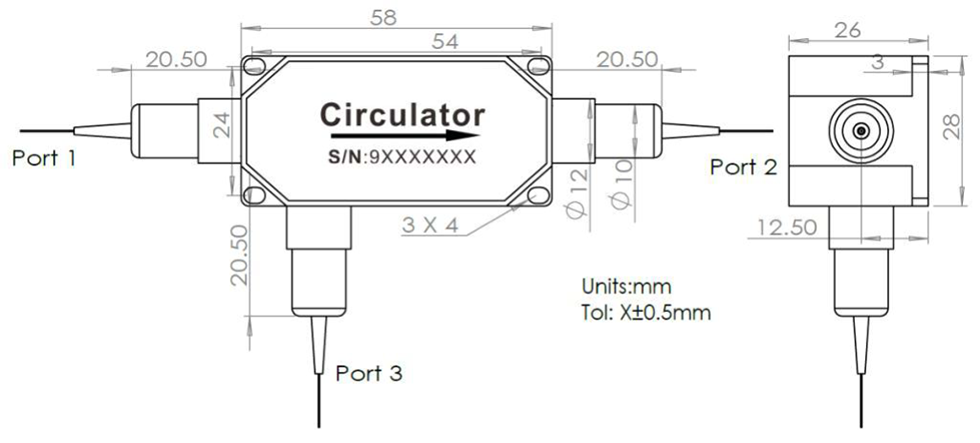

Kích thước gói

Bộ tuần hoàn công suất cao 850nm được đóng gói trong một vỏ nhỏ gọn, chắc chắn với các kích thước sau (đơn vị: mm):

• Kích thước đóng gói: 58 × 28 × 26 mm

• Cấu hình 3 cổng với bím tóc sợi

• 4 lỗ gắn để lắp đặt an toàn

• Dung sai: ±0.5mm

Cấu hình cổng

Bộ tuần hoàn quang 3 cổng này cho phép định tuyến tín hiệu quang một chiều theo trình tự 1 → 2 → 3 → 1:

• Cổng 1 → Cổng 2: Truyền chuyển tiếp tổn thất chèn thấp

• Cổng 2 → Cổng 3: Định tuyến tín hiệu tán xạ/phản xạ

• Cổng 3 → Cổng 1: Truyền chuyển tiếp hoàn thành vòng tuần hoàn, đồng thời duy trì khả năng cách ly cao ở các đường dẫn ngược

Thiết bị này sử dụng thiết kế quang học không đối ứng để đảm bảo truyền tín hiệu định hướng và cách ly hiệu quả giữa các cổng không liền kề, khiến thiết bị trở nên lý tưởng cho các hệ thống cảm biến sợi quang, bảo vệ laser và đo quang.

Nguyên tắc làm việc

Bộ tuần hoàn quang công suất cao 850nm là thiết bị không đối ứng đa cổng thụ động, định tuyến tín hiệu quang theo hướng 1 → 2 → 3 → 1 tuần tự, cho phép quản lý tín hiệu định hướng trong hệ thống cáp quang.

Thiết bị này hoạt động dựa trên hiệu ứng xoay Faraday kết hợp với các thành phần định tuyến quang học phụ thuộc vào phân cực.

Nguyên tắc làm việc:

•Faraday Rotator: giới thiệu một phép quay phân cực không tương hỗ cố định (thường là 45°), không phụ thuộc vào hướng truyền

•Quang học định tuyến phân cực: tín hiệu quang trực tiếp dựa trên trạng thái phân cực

•Truyền không tương hỗ: đảm bảo định tuyến tín hiệu định hướng với độ cách ly cao giữa các đường truyền ngược

Các chức năng chính:

•Tách các tín hiệu quang truyền tiến và lùi

•Bảo vệ nguồn laser khỏi phản xạ ngược

•Cho phép hoạt động hai chiều trong hệ thống laser và cảm biến sợi quang

•Hỗ trợ định tuyến tín hiệu trong kiến ​​trúc đo lường và cảm biến

Tại sao chọn Box Optronics?

•Kiểm soát chất lượng nghiêm ngặt với việc kiểm tra 100% trước khi giao hàng

•Giá cả cạnh tranh với khả năng giao hàng số lượng lớn ổn định

•Tùy chọn tùy chỉnh linh hoạt cho bước sóng, nguồn, cáp quang và đầu nối

•Hỗ trợ kỹ thuật 7×24 giờ và phản hồi nhanh

•Có sẵn mẫu thử nghiệm để đánh giá

•Vận chuyển toàn cầu với chuyển phát nhanh DHL, UPS và FedEx

Thông tin đặt hàng

Danh pháp mẫu

HPCIR - XXX - X - X - X - X - XX - XX

Ví dụ: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Bộ tuần hoàn công suất cao 850nm, sợi 780 HP, ống rời 900μm, chiều dài sợi 1m, gói 58x28x26mm, công suất xử lý 10W, đầu nối FC/APC

Tùy chọn tùy chỉnh có sẵn

•Bước sóng trung tâm: 830nm, 850nm, các bước sóng khác có sẵn theo yêu cầu

•Định mức công suất: 500mW, 1W, 5W, 10W, có sẵn công suất cao hơn cho các thiết kế tùy chỉnh

•Loại sợi: 780-HP, các loại sợi đặc biệt khác

•Chiều dài sợi: 0,5m, 0,8m, 1m, 1,5m, 2m (có sẵn độ dài tùy chỉnh)

•Loại đuôi lợn: sợi trần 250μm, ống rời 900μm, ống rời 3.0mm

•Loại đầu nối: FC/UPC, FC/APC, SC/APC, LC/APC hoặc đầu nối tùy chỉnh

•Kích thước gói hàng: Kích thước gói hàng tiêu chuẩn 58x28x26mm hoặc tùy chỉnh

•Cấu hình tuần hoàn 4 cổng có sẵn theo yêu cầu

Đối với các yêu cầu tùy chỉnh, xin vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.

Bảng dữ liệu và báo cáo thử nghiệm

Mỗi Bộ tuần hoàn công suất cao 850nm được vận chuyển kèm theo một báo cáo thử nghiệm toàn diện ghi lại các thông số hiệu suất đo được. Tệp PDF biểu dữ liệu chứa thông số kỹ thuật chi tiết và đường cong hiệu suất.

•Báo cáo kiểm tra riêng đi kèm với mỗi đơn vị

Bảng dữ liệu

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

•EXW (Ex Works): Được khuyên dùng nếu bạn có tài khoản DHL/UPS/FedEx. Chúng tôi gửi hàng bằng tài khoản của bạn; chúng tôi không tính phí vận chuyển.

•DAP (Giao tại nơi): Nếu bạn không có tài khoản chuyển phát nhanh, chúng tôi có thể sắp xếp vận chuyển với cước phí trả trước.

•Các điều khoản khác: Vui lòng liên hệ với chúng tôi để trao đổi.

Điều khoản thanh toán

•PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn hàng nhỏ

•T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

•Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

•Điều kiện thanh toán linh hoạt: Có thể thương lượng cho đối tác lâu dài hoặc chiến lược

Thời gian dẫn

•Sản xuất tiêu chuẩn: ~10-15 ngày làm việc

•Cấu hình tùy chỉnh: 15-20 ngày làm việc

•Số lượng đặt hàng: Vui lòng liên hệ để biết lịch sản xuất

•Vận chuyển quốc tế: ~3-5 ngày làm việc (DHL/UPS/FedEx express)

•Dịch vụ cấp tốc: Cung cấp theo yêu cầu

Ghi chú hoạt động và xử lý

Bảo vệ ESD

Mặc dù bộ tuần hoàn quang học là thiết bị thụ động nhưng cần phải xử lý thích hợp để duy trì hiệu suất và độ tin cậy.

•Làm việc trên bề mặt sạch sẽ, không có bụi

•Tránh chạm trực tiếp vào các mặt đầu sợi

• Đậy nắp chống bụi trên các đầu nối khi không sử dụng

•Sử dụng biện pháp bảo vệ ESD thích hợp trong quá trình xử lý và lắp đặt

Xử lý sợi

•Tránh uốn cong sợi quá mức

•Không kéo hoặc xoắn bím tóc bằng sợi

•Làm sạch các đầu nối cáp quang trước khi kết nối

•Luôn sử dụng nắp chống bụi khi không sử dụng đầu nối

•Kiểm tra xem mặt cuối sợi có bị hư hỏng hay không trước khi sử dụng

Cân nhắc xử lý nguồn điện

•Đảm bảo tổng công suất đầu vào không vượt quá mức tối đa định mức

•Sử dụng tính năng giám sát nguồn điện phù hợp để tránh tình trạng quá tải

•Cho phép tản nhiệt thích hợp ở mức công suất cao

•Gắn trên bộ tản nhiệt để hoạt động liên tục ở công suất cao

•Lưu ý: Các thiết bị được trang bị đầu nối có khả năng xử lý công suất giảm (tối đa 1W)

•Tránh tăng đột biến công suất có thể vượt quá định mức công suất cao nhất

Cài đặt và gắn kết

•Lắp thiết bị tuần hoàn một cách an toàn bằng 4 lỗ lắp

•Đảm bảo căn chỉnh phù hợp để giảm thiểu tổn thất bổ sung

•Cho phép đủ không gian cho bán kính uốn sợi

•Hoạt động trong phạm vi nhiệt độ được chỉ định để đảm bảo độ tin cậy (+10°C đến +50°C)

•Tránh áp lực cơ học lên bím tóc sợi

•Đảm bảo hướng cổng thích hợp để định tuyến tín hiệu chính xác
