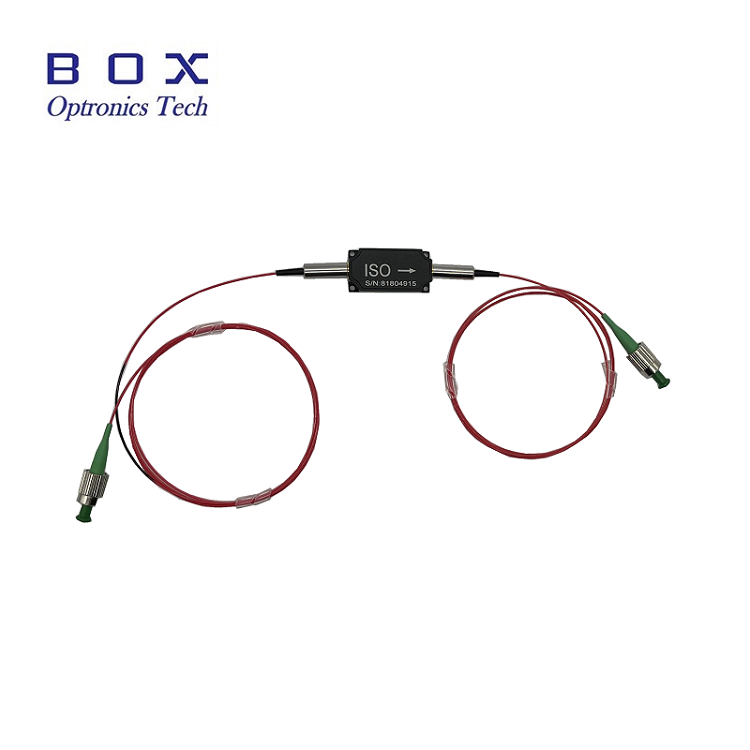

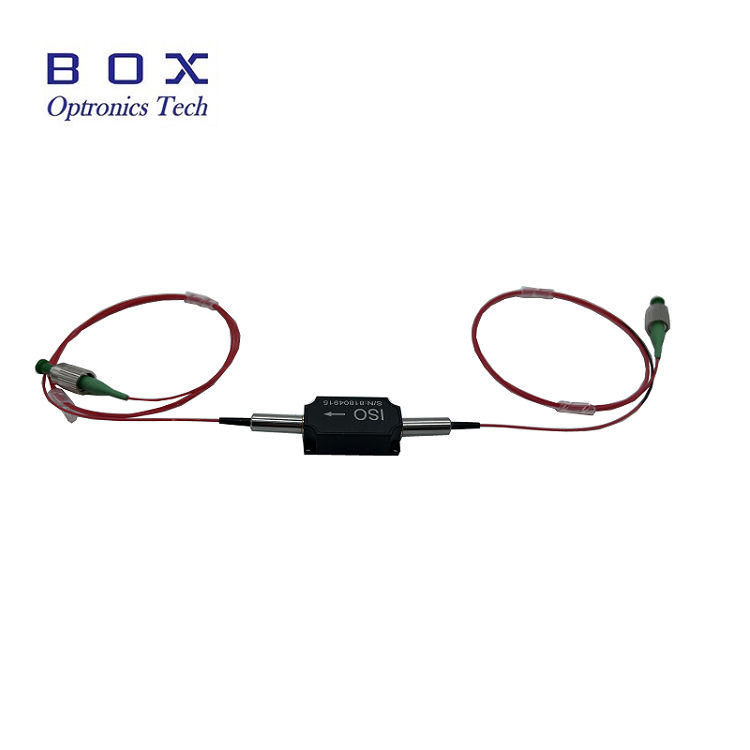

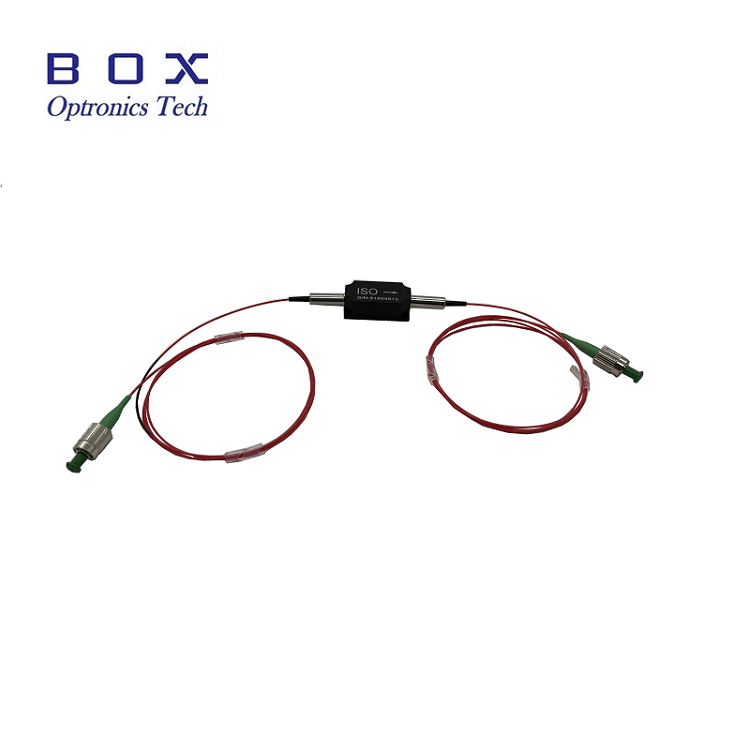

Bộ cách ly quang công suất cao 1064nm

Tổng quan về sản phẩm-Bộ cách ly quang công suất cao 1064nm

Box Optronics cung cấp Bộ cách ly quang công suất cao 1064nm, một thành phần quang thụ động hiệu suất cao được thiết kế để bảo vệ các nguồn laser, tia laser hạt giống và bộ khuếch đại quang khỏi phản hồi quang có hại do ánh sáng phản xạ và tán xạ ngược gây ra. Dựa trên hiệu ứng xoay Faraday, bộ cách ly này cho phép truyền ánh sáng không tương hỗ, cho phép ánh sáng truyền theo hướng thuận với độ thất thoát thấp đồng thời chặn ánh sáng hướng ngược lại với khả năng cách ly cao.

Với suy hao chèn điển hình, độ cách ly cao và tỷ lệ tuyệt chủng cao, bộ cách ly 1064nm này được tối ưu hóa cho các hệ thống khuếch đại và laser sợi quang công suất cao. Nó hỗ trợ xử lý công suất trung bình lên tới 10W và công suất cực đại lên tới 10kW cho hoạt động xung ns, khiến nó phù hợp cho các ứng dụng khoa học và công nghiệp đòi hỏi khắt khe.

Các tính năng chính-Bộ cách ly quang công suất cao 1064nm

• Cách ly cao: Cách ly cực đại thông thường là 30dB, tối thiểu 25dB

• Tổn thất chèn thấp

• Tổn thất lợi nhuận cao

• Tổn hao phụ thuộc vào phân cực (PDL) thấp

• Xử lý công suất cao: công suất trung bình lên tới 10W

• Thiết kế gói nhỏ gọn và chắc chắn: 58×28×26mm

• Có sẵn ở phiên bản PM (Duy trì phân cực) và không phải PM

• Nhiều tùy chọn bước sóng: 980nm, 1030nm, 1064nm

Các ứng dụng điển hình-Bộ cách ly quang công suất cao 1064nm

• Hệ thống laser sợi quang và laser sợi quang MOPA

• Bộ khuếch đại sợi quang

• Dụng cụ đo và kiểm tra quang học

• Hệ thống cảm biến sợi quang

• Bảo vệ hạt giống bằng tia laser trong chuỗi khuếch đại

• Hệ thống laser sợi quang công suất cao

• Phòng thí nghiệm nghiên cứu và phát triển

• Hệ thống xử lý laze công nghiệp

Thông số kỹ thuật-Bộ cách ly quang công suất cao 1064nm

Thông số quang học (T=25°C)

Thông số kỹ thuật cơ khí và môi trường

Chi tiết sản phẩm-Bộ cách ly quang công suất cao 1064nm

Bộ cách ly quang học là gì?

Bộ cách ly quang, còn được gọi là bộ cách ly Faraday, là một thiết bị quang thụ động hai cổng cho phép truyền ưu tiên theo một hướng đồng thời mang lại khả năng cách ly cao theo hướng ngược lại. Nó là thành phần thiết yếu trong hệ thống laser và cáp quang để bảo vệ nguồn laser và bộ khuếch đại quang khỏi phản hồi quang do ánh sáng phản xạ và tán xạ ngược gây ra.

Bộ cách ly quang học dựa trên hiệu ứng Faraday, sử dụng vật liệu quang từ làm quay sự phân cực của ánh sáng truyền qua nó khi chịu tác dụng của từ trường. Kết hợp với các bộ phân cực, vòng quay phân cực này cho phép truyền quang thuận và cách ly cao ánh sáng truyền ngược.

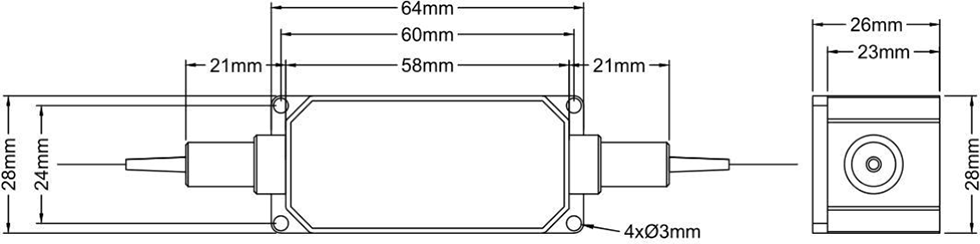

Kích thước gói

Bộ cách ly quang công suất cao 1064nm được đóng gói trong một vỏ nhỏ gọn, chắc chắn với các kích thước sau (đơn vị: mm):

• Kích thước gói hàng: 58 × 28 × 26 mm (L×W×H)

• Cấu hình 2 cổng với bím tóc bằng sợi

• 4 lỗ gắn (Ø3mm) để lắp đặt an toàn

• Được thiết kế để có độ tin cậy cao và ổn định nhiệt

Tại sao chọn Box Optronics?

• Kiểm soát chất lượng nghiêm ngặt với việc kiểm tra 100% trước khi giao hàng

• Giá cả cạnh tranh với khả năng giao hàng số lượng lớn ổn định

• Các tùy chọn tùy chỉnh linh hoạt cho bước sóng, nguồn, cáp quang và đầu nối

• Có sẵn mẫu thử nghiệm để đánh giá

• Vận chuyển toàn cầu bằng chuyển phát nhanh DHL, UPS và FedEx

• Có cả phiên bản PM và không phải PM

• Nhiều tùy chọn định mức công suất: 500mW đến 10W

• Bước sóng rộng: 980nm, 1030nm, 1064nm

• Nguồn cung cấp dài hạn đáng tin cậy cho số lượng sản xuất

Thông tin đặt hàng-Bộ cách ly quang công suất cao 1064nm

Danh pháp mẫu

HPMIS - XXXX - X - X - X - X - X - XX

Ví dụ: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Bộ cách ly PM công suất cao 1064nm, hoạt động trục chậm, chặn trục nhanh, sợi PM Panda, ống rời 900μm, chiều dài sợi 1m, gói 58x28x26mm, công suất xử lý 10W

Ví dụ: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Bộ cách ly công suất cao 1064nm (không phải PM), sợi Hi1060, ống rời 900μm, chiều dài sợi 1m, gói 58x28x26mm, công suất xử lý 5W

Tùy chọn tùy chỉnh có sẵn

• Bước sóng trung tâm: 980nm, 1030nm, 1064nm, các bước sóng khác được cung cấp theo yêu cầu

• Định mức công suất: 500mW, 1W, 2W, 5W, 10W, có sẵn công suất cao hơn cho các thiết kế tùy chỉnh

• Loại phân cực: PM (Duy trì phân cực) hoặc không PM (chế độ đơn tiêu chuẩn)

• Cấu hình trục PM: Trục hoạt động chậm, hoạt động cả hai trục

• Loại sợi: Sợi PM Panda, Hi1060, các loại sợi đặc biệt khác

• Chiều dài sợi: 0,5m, 0,8m, 1m, 1,5m, 2m (có sẵn độ dài tùy chỉnh)

• Loại bím tóc: Sợi trần 250μm, ống rời 900μm, ống rời 3,0mm

• Kích thước gói hàng: Kích thước gói hàng tiêu chuẩn 58x28x26mm hoặc gói tùy chỉnh

• Có sẵn các phiên bản cách ly cao hơn cho các ứng dụng có yêu cầu khắt khe

Đối với các yêu cầu tùy chỉnh, vui lòng liên hệ với nhóm bán hàng của chúng tôi với thông số kỹ thuật của bạn.

Bảng dữ liệu và báo cáo thử nghiệm-Bộ cách ly quang công suất cao 1064nm

Mỗi thiết bị được vận chuyển kèm theo một báo cáo thử nghiệm toàn diện ghi lại các thông số hiệu suất đo được. Tệp PDF biểu dữ liệu chứa thông số kỹ thuật chi tiết.

• Báo cáo thử nghiệm riêng lẻ đi kèm với mỗi thiết bị

Bảng dữ liệu

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

• EXW

• DAP

• FOB

• Các điều khoản khác: Vui lòng liên hệ với chúng tôi để thảo luận.

Điều khoản thanh toán

• PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn đặt hàng nhỏ

• T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

• Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

• Thẻ tín dụng: PayPal  và Alibaba có sẵn

• Điều khoản thanh toán linh hoạt: Có thể thương lượng

Thời gian dẫn

• Sản xuất tiêu chuẩn: ~10-15 ngày làm việc

• Cấu hình tùy chỉnh: 15-20 ngày làm việc

• Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

• Vận chuyển quốc tế: ~3-5 ngày làm việc (DHL/UPS/FedEx express)

• Dịch vụ cấp tốc: Có sẵn theo yêu cầu

Lưu ý vận hành và xử lý-Bộ cách ly quang công suất cao 1064nm

Bảo vệ ESD

Mặc dù bộ cách ly quang là thiết bị thụ động nhưng cần phải xử lý thích hợp để duy trì hiệu suất và độ tin cậy.

• Làm việc trên bề mặt sạch sẽ, không có bụi

• Tránh chạm trực tiếp vào các mặt cuối của sợi

• Đậy nắp chống bụi trên đầu nối khi không sử dụng

• Sử dụng biện pháp bảo vệ ESD thích hợp trong quá trình xử lý và lắp đặt

• Xử lý cẩn thận để tránh làm hỏng bím tóc dạng sợi

Xử lý sợi

• Tránh uốn cong sợi quá mức

• Không kéo hoặc xoắn các bím tóc bằng sợi

• Làm sạch các đầu nối cáp quang trước khi kết nối bằng các dụng cụ vệ sinh thích hợp

• Luôn sử dụng nắp chống bụi khi không sử dụng đầu nối

• Kiểm tra xem mặt cuối sợi có bị hư hỏng hay không trước khi sử dụng

• Không vượt quá tải trọng kéo tối đa (5N)

Cân nhắc xử lý nguồn điện

• Đảm bảo công suất đầu vào không vượt quá mức tối đa định mức

• Sử dụng tính năng giám sát nguồn điện phù hợp để tránh quá tải

• Cho phép tản nhiệt thích hợp ở mức công suất cao

• Gắn trên tản nhiệt để hoạt động liên tục ở công suất cao

Cài đặt và gắn kết

• Gắn bộ cách ly một cách an toàn bằng 4 lỗ lắp

• Đảm bảo căn chỉnh phù hợp để giảm thiểu tổn thất bổ sung

• Cung cấp đủ không gian cho bán kính uốn sợi

• Hoạt động trong phạm vi nhiệt độ được chỉ định để đảm bảo độ tin cậy

• Tránh áp lực cơ học lên các bím tóc bằng sợi

• Đảm bảo hướng cổng thích hợp để có hướng tín hiệu chính xác

• Xác minh hướng tiến/ngược trước khi cài đặt

Đảm bảo chất lượng

Box Optronics cam kết cung cấp các linh kiện quang học chất lượng cao với hiệu suất đáng tin cậy. Tất cả các bộ cách ly quang công suất cao của chúng tôi đều trải qua quá trình kiểm tra và kiểm soát chất lượng nghiêm ngặt trước khi xuất xưởng.

Bảo hành

• Bảo hành có giới hạn 12 tháng kể từ ngày giao hàng

• Bảo hành bao gồm các khiếm khuyết về vật liệu và tay nghề

• Miễn phí sửa chữa hoặc thay thế các thiết bị bị lỗi đang được bảo hành

• Bảo hành không bao gồm những hư hỏng do sử dụng sai, xử lý sai hoặc sửa đổi trái phép
