Bộ khuếch đại quang bán dẫn 1550nm 23dBm

Mục lục

1. Giới thiệu 1550nm Bộ khuếch đại quang bán dẫn 23dBm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Đây là Bộ khuếch đại quang bán dẫn 1550nm 23dBm với gói bướm 14 chân. Nó có công suất quang bão hòa 23dBm, 30 ~ 35dB mức tăng tín hiệu nhỏ, băng thông tăng 100nm -3dB điển hình và tích hợp TEC và nhiệt điện trở cho quang phổ ổn định và mượt mà. Thích hợp cho việc bồi thường tổn thất cho kết nối và chuyển mạch sợi quang, mạng cáp quang WDM và MOPA tia laser.

sản phẩm Thông số kỹ thuật

sản phẩm Tính năng

● 40G và Màn trập hoặc điều chế chặn băng tần C 100G;

● Tiếng ồn thấp Hình &Sự phụ thuộc phân cực thấp;

● 14 chân Gói BTF với TEC và nhiệt điện trở.

sản phẩm Ứng dụng

● Bồi thường tổn thất cho kết nối và chuyển mạch quang;

● cáp quang WDM mạng;

● MOPA (Bộ dao động chính Bộ khuếch đại công suất) laser.

sản phẩm Chi tiết

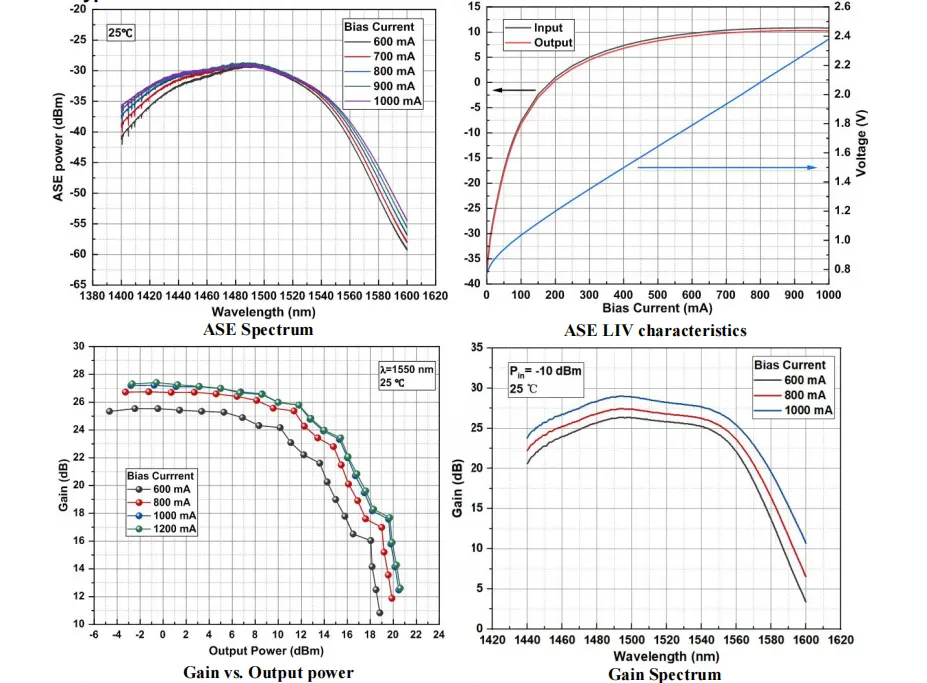

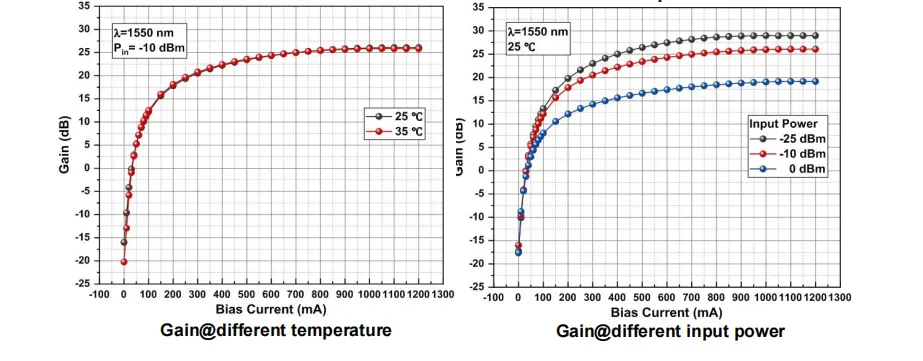

● Đường cong đặc trưng điển hình

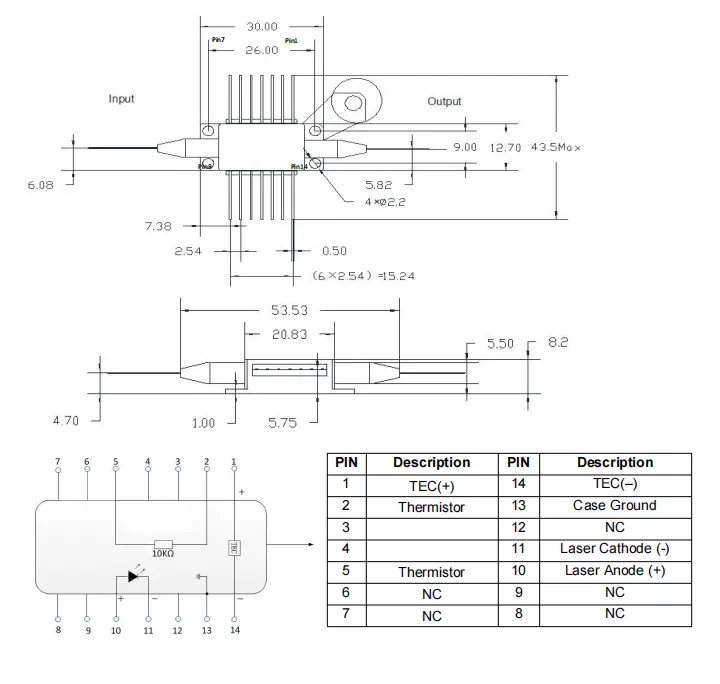

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1550nm 23dBm Bộ khuếch đại quang bán dẫn

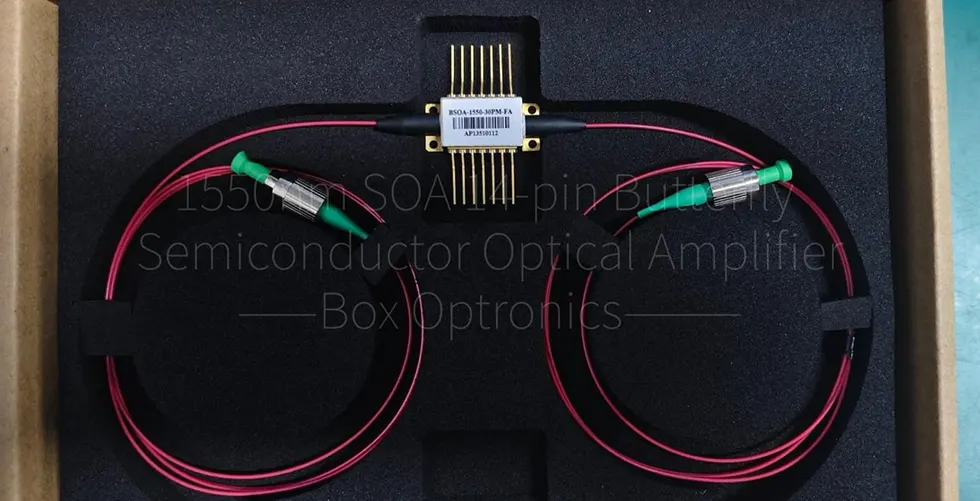

● Ví dụ về đóng gói

*Thiết bị độc lập; không tích hợp sẵn trình điều khiển (gói mô-đun tích hợp với trình điều khiển là tùy chọn).

Đặt hàng thông tin

ví dụ: BSOA-1550-35PM-FA

(Thông tin đặt hàng: Bộ khuếch đại quang bán dẫn 1550nm 23dBm, 30~35dB tăng tín hiệu nhỏ, công suất quang bão hòa 23dBm, gói bướm 14 chân, với cáp quang SM Hi1060, đầu nối FC/APC).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong vòng thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
