Mô-đun Laser có thể điều chỉnh băng tần C

Tổng quan về sản phẩm-Mô-đun Laser điều chỉnh băng tần C

Mô-đun Laser có thể điều chỉnh băng tần C (Dòng ATLS4 / HTLS4) của Box Optronics là một mô-đun laser có thể điều chỉnh tích hợp, nhỏ gọn, bao phủ toàn bộ dải bước sóng băng tần C và đầu ra được ghép nối bằng sợi quang.

Mô hình ATLS4 được tối ưu hóa để điều chỉnh bước sóng chính xác, cung cấp kích thước bước bước sóng điển hình là 10 giờ tối, thời gian chuyển đổi bước sóng 100 µs và hiệu suất băng thông đường truyền hẹp dưới 5 MHz. Nó lý tưởng cho các ứng dụng yêu cầu độ chính xác quang phổ cao, bao gồm thẩm vấn FBG, mô tả đặc tính bộ lọc quang băng hẹp, kiểm tra thành phần DWDM và đo quang tử chính xác.

Mẫu HTLS4 được thiết kế cho các ứng dụng quét bước sóng nhanh, có phản hồi điều chỉnh bước sóng nhanh xuống tới 1 µs, khả năng quét tốc độ cao vượt quá 1000 nm/s và băng thông đường truyền khoảng 1 MHz. Nó được tối ưu hóa cho cảm biến FBG động, thử nghiệm thành phần quang thông lượng cao và các ứng dụng thu thập quang phổ nhanh.

Cả hai mô hình đều có chung gói cơ khí, giao diện điện và cấu hình đầu ra sợi quang, cho phép các nhà thiết kế hệ thống chọn cấp hiệu suất phù hợp dựa trên yêu cầu ứng dụng mà không thay đổi thiết kế tích hợp cơ hoặc điện.

Các tính năng chính-Mô-đun Laser có thể điều chỉnh băng tần C

• Dải điều chỉnh bước sóng dải C rộng: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Độ chính xác bước sóng cao: ±10pm tuyệt đối, độ ổn định ±2pm, độ lặp lại <3pm

• Tốc độ điều chỉnh nhanh: ≤100µs (ATLS4) / ≤1µs (HTLS4) mỗi bước

• Tốc độ quét cao: >40nm/s ở bước 10 giờ tối (ATLS4) / >1000nm/s ở bước 20 giờ tối (HTLS4)

• Bước bước sóng mịn: điển hình là 10 giờ tối (ATLS4) / điển hình là 20 giờ tối (HTLS4)

• Công suất đầu ra cao: >10dBm(10mW) trên toàn dải điều chỉnh

• Độ ổn định điện năng tuyệt vời: ±0,05dBm

• Độ phẳng công suất tốt: ≤±0,3dB

• Tỷ lệ triệt tiêu chế độ bên cao: >35dB (ATLS4) / >40dB (HTLS4)

• Tiếng ồn cường độ tương đối thấp: <-135dB/Hz

• Băng thông đường truyền hẹp: <5 MHz (ATLS4) / ~1 MHz điển hình (HTLS4), tĩnh

• Đầu ra của đầu nối cáp quang FC/APC tiêu chuẩn

• Hệ số dạng mô-đun nhỏ gọn: 134x104x21mm

• Nguồn điện một chiều 5V, mức tiêu thụ điện thông thường <5W

• Phạm vi nhiệt độ hoạt động rộng: -20°C đến +65°C

Các ứng dụng điển hình-Mô-đun Laser điều chỉnh băng tần C

• Hệ thống thẩm vấn và giải điều chế cách tử Fiber Bragg (FBG)

• Kiểm tra và mô tả đặc tính của thiết bị thụ động quang học (tổn hao chèn, suy hao phản hồi, phản hồi của bộ lọc)

• Thử nghiệm bộ ghép kênh phân chia bước sóng và thành phần DWDM

• Hệ thống cảm biến sợi quang để đo nhiệt độ, độ căng và độ rung

• Giám sát tình trạng kết cấu của cầu, đường hầm, đường ống và cánh tuabin gió

• Các nguồn laser có thể điều chỉnh để đo và phân tích quang phổ

• Nghiên cứu và phát triển trong phòng thí nghiệm quang tử học và truyền thông quang học

• Tích hợp OEM vào thiết bị đo lường và kiểm tra quang học

Thông số sản phẩm-Mô-đun Laser điều chỉnh băng tần C

Thông số quang học và bước sóng

Thông số kỹ thuật cơ và điện

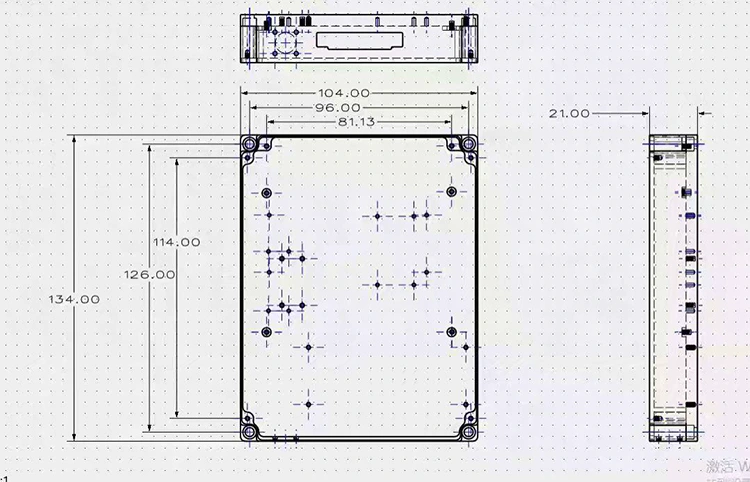

Kích thước gói-Mô-đun Laser có thể điều chỉnh băng tần C

Kích thước mô-đun: 134mm (L) × 104mm (W) × 21mm (H)

Thông tin đặt hàng-Mô-đun Laser điều chỉnh băng tần C

Danh pháp mẫu

Băng tần XTLS4-C

Ví dụ: Băng tần ATLS4-C, Băng tần HTLS4-C

Các câu hỏi thường gặp (FAQ)-Mô-đun Laser có thể điều chỉnh băng tần C

Hỏi: Sự khác biệt giữa mẫu ATLS4 và HTLS4 là gì?

Trả lời: ATLS4 và HTLS4 có cùng gói cơ học, giao diện điện và đầu ra sợi quang nhưng khác nhau về tốc độ điều chỉnh, kích thước bước và hiệu suất băng thông.

Phiên bản tiêu chuẩnATLS4 cung cấp kích thước bước sóng 10 giờ chiều, thời gian chuyển đổi bước sóng một bước ≤100 µs, tốc độ quét >40 nm/s (bước 10 giờ tối) và băng thông tuyến tính hẹp <5 MHz, khiến phiên bản này trở nên lý tưởng cho các phép đo quang phổ có độ phân giải cao và mô tả đặc tính quang học chính xác.

Phiên bản tốc độ cao củaHTLS4 cung cấp thời gian chuyển đổi bước sóng một bước <1 µs và tốc độ quét >1000 nm/s với độ phân giải bước sóng 20 giờ chiều, lý tưởng cho việc thẩm vấn FBG nhanh, cảm biến sợi động và kiểm tra thành phần quang học thông lượng cao.

Chọn kiểu máy dựa trên yêu cầu ứng dụng của bạn về tốc độ quét, độ phân giải bước sóng và tỷ lệ tín hiệu trên nhiễu.

Hỏi: Nguồn laser có thể điều chỉnh này có thể được sử dụng cho hệ thống thẩm vấn FBG không?

Đ: Vâng. Các mô-đun laser có thể điều chỉnh ATLS4 và HTLS4 rất phù hợp cho các hệ thống thẩm vấn FBG. Khả năng điều chỉnh bước sóng chính xác, độ phân giải bước sóng cao và đầu ra quang ổn định cho phép theo dõi chính xác sự thay đổi bước sóng FBG do thay đổi nhiệt độ, biến dạng và độ rung. ATLS4 được tối ưu hóa để phân tích quang phổ có độ phân giải cao, trong khi HTLS4 cung cấp khả năng quét tốc độ cao cho cảm biến FBG động và các phép đo thông lượng cao.

Q: Công suất đầu ra và độ phẳng công suất là gì?

Trả lời: Cả hai mẫu đều cung cấp công suất đầu ra >10dBm trên toàn bộ phạm vi điều chỉnh, với độ ổn định công suất ±0,05dBm và độ phẳng công suất ≤±0,3dB. Vòng điều khiển công suất tích hợp duy trì công suất đầu ra ổn định khi bước sóng được điều chỉnh, giảm sai số đo do biến đổi công suất gây ra.

Hỏi: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?

A: Moq là 1 đơn vị. Chúng tôi hỗ trợ số lượng đặt hàng linh hoạt, từ các đơn vị riêng lẻ cho R&D và tạo mẫu cho đến sản xuất số lượng lớn để tích hợp OEM. Liên hệ với nhóm bán hàng của chúng tôi để biết giá cụ thể theo số lượng bạn yêu cầu.

Mô-đun Laser điều chỉnh băng tần C-Bảng dữ liệu

Mô-đun Laser có thể điều chỉnh băng tần ATLS4-C

Mô-đun Laser có thể điều chỉnh băng tần HTLS4-C

Mô-đun Laser có thể điều chỉnh băng tần C theo thời gian

• Sản xuất tiêu chuẩn: 1~2 tuần

• Đơn đặt hàng số lượng: Vui lòng liên hệ với chúng tôi để biết lịch trình sản xuất

• Đơn hàng tùy chỉnh: 3~4 tuần

• Vận chuyển quốc tế: ~5 ngày làm việc (DHL/UPS/FedEx Express)

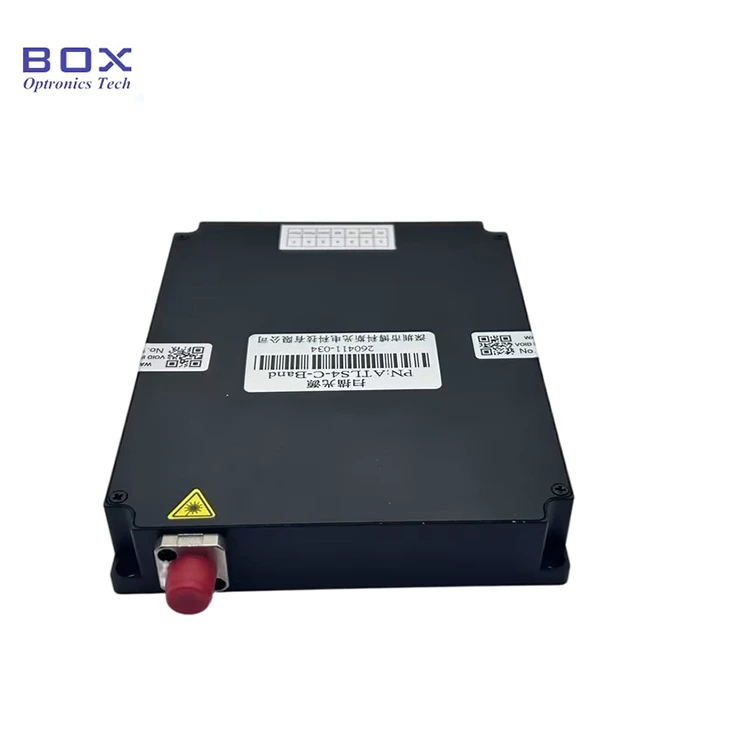

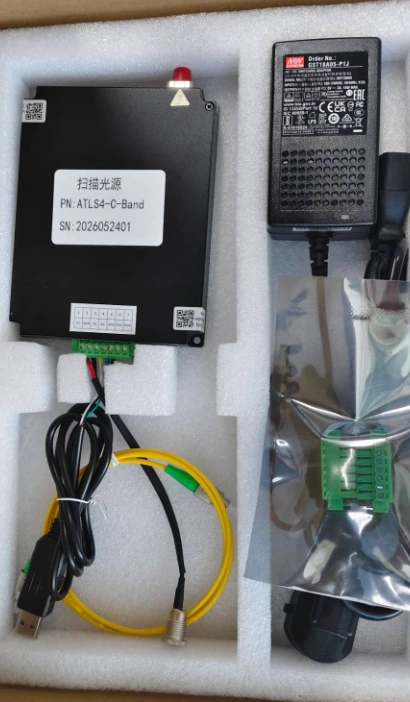

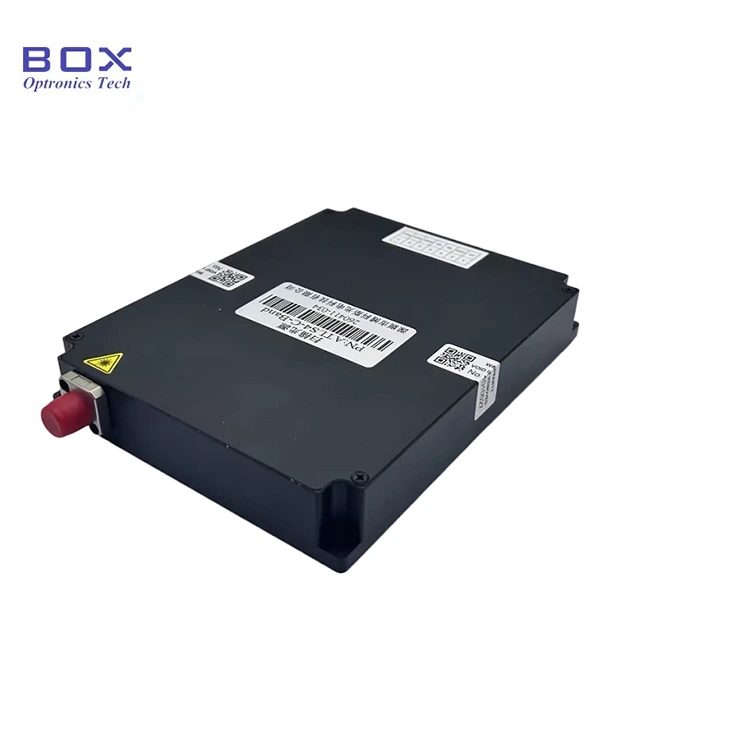

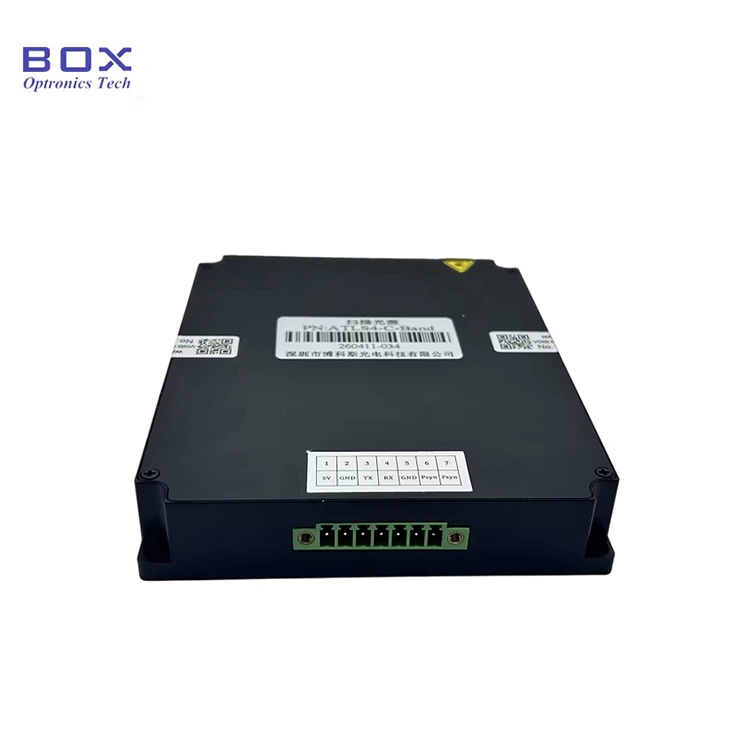

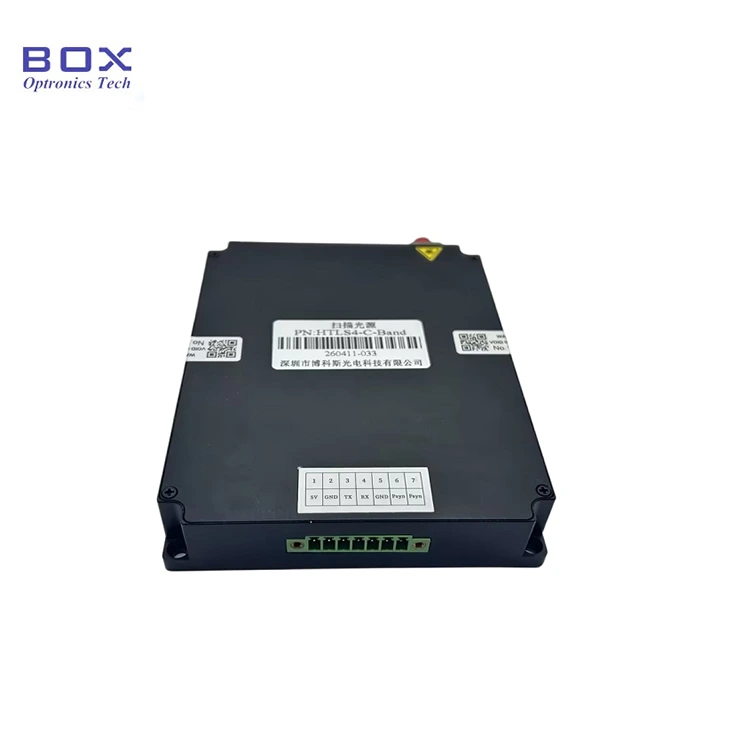

Hình ảnh thực tế của sản phẩm-Mô-đun Laser điều chỉnh băng tần C
