Nguồn Laser DFB đa kênh

Mục lục

1. Giới thiệu Nguồn Laser DFB đa kênh

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Lưu ý vận hành và bảo trì

12. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm-Nguồn Laser DFB đa kênh

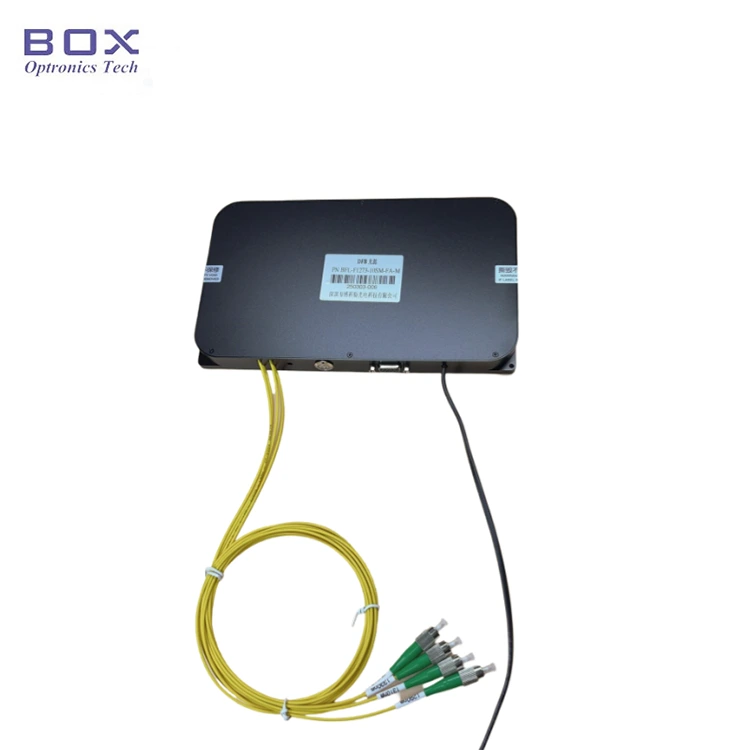

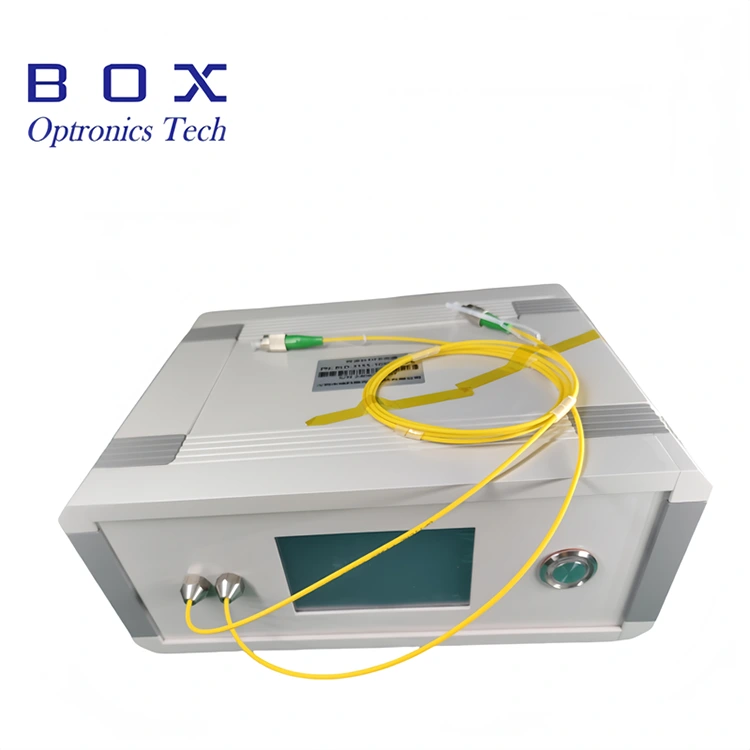

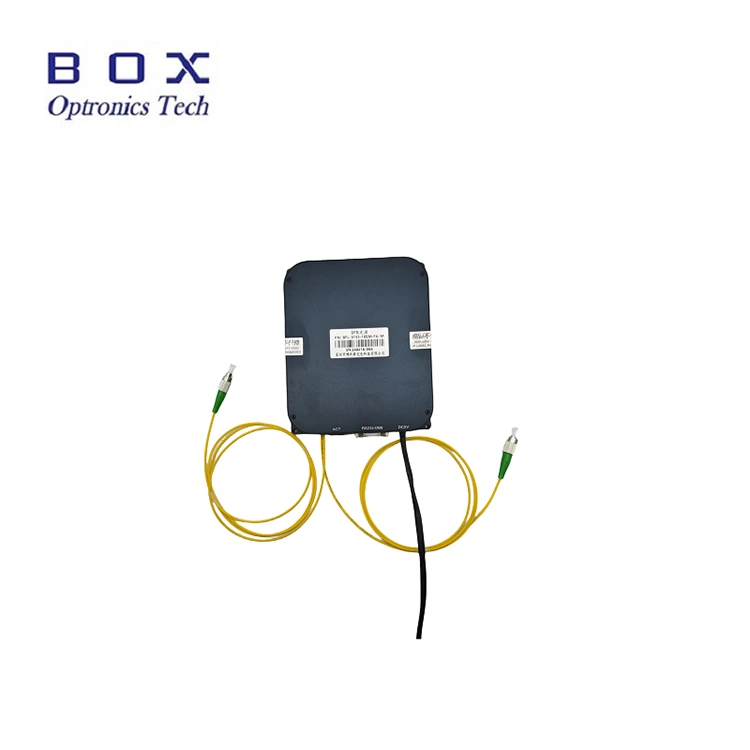

Đây là Nguồn Laser DFB đa kênh có các bước sóng có thể cấu hình tự do và hoạt động bằng sóng liên tục (CW). Các tùy chọn bước sóng có sẵn bao gồm CWDM (1270~1650 nm), DWDM ITU kênh 18 ~ 64, bước sóng LAN-WDM, cũng như các bước sóng cụ thể như 1030 nm và 1064 nm. Sản phẩm có sẵn hai cấu hình: một thiết bị để bàn độc lập hoặc một tùy chọn mô-đun có thể tích hợp; được trang bị giao diện truyền thông và phần mềm giám sát. Người dùng có thể chọn giữa công suất đầu ra cố định hoặc cấu hình có thể điều chỉnh công suất. Nguồn Laser DFB đa kênh này hỗ trợ hoạt động dưới dạng nguồn sáng một kênh hoặc đầu ra đồng thời trên nhiều kênh.

Thông số sản phẩm-Nguồn Laser DFB đa kênh

Tính năng sản phẩm-Nguồn Laser DFB đa kênh

● Tùy chỉnh bước sóng và công suất đầu ra;

● Có sẵn 2~16 kênh;

● Công suất đầu ra cố định hoặc điều chỉnh được;

● Độ ổn định đầu ra cao, kích thước nhỏ và khởi động nhanh.

Ứng dụng sản phẩm-Nguồn Laser DFB đa kênh

● Mất vi sai thiết bị WDM,AWG,PLC, phát hiện mất mát phản hồi;

● OCT nhãn khoa;

● Hiệu chuẩn thiết bị sợi quang và hệ thống kiểm tra thành phần thụ động.

Chi tiết sản phẩm-Nguồn Laser DFB đa kênh

● Bước sóng khả dụng (nm):

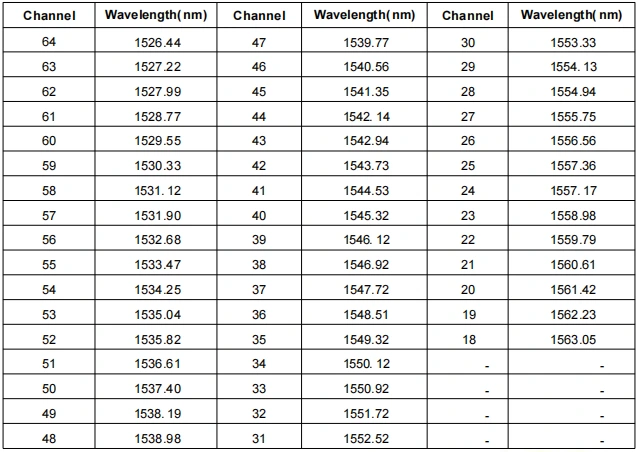

● Kênh ITU có bước sóng 18~64 (mm):

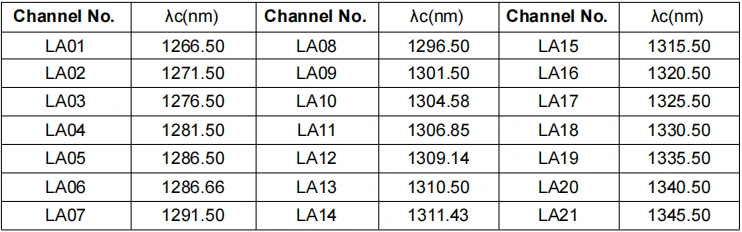

● Bước sóng LAN-WDM (mm):

Các bước vận hành-Nguồn Laser DFB đa kênh

Bước 1. Mở gói: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

Bước 2. Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.

Setp4. Kết nối với máy tính chủ: Sử dụng Cáp dữ liệu USB-RS485 DB9 để kết nối Nguồn Laser DFB đa kênh và máy tính; trước tiên máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

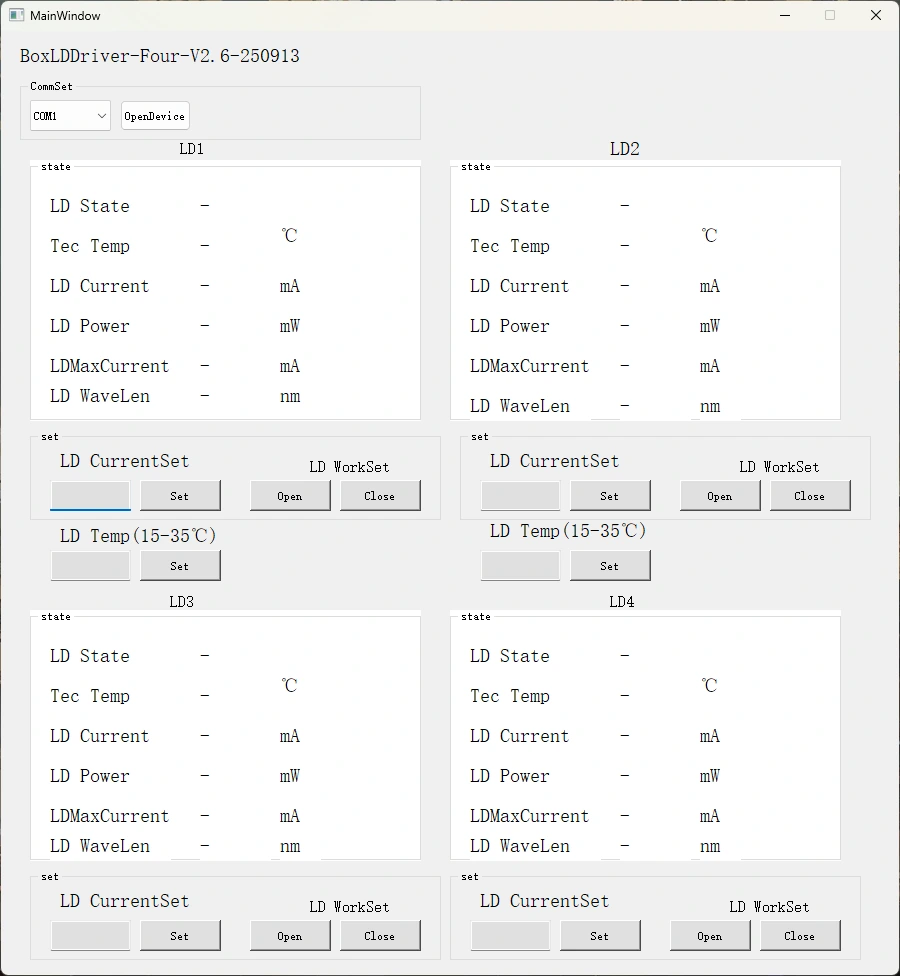

Bước5. Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD và nhiệt độ LD của Nguồn Laser DFB đa kênh. Chọn đúng cổng, đặt dòng điện và nhiệt độ, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra
