Tổng quan về sản phẩm-Máy đo công suất quang

Máy đo công suất quang của Box Optronics là thiết bị đo quang điện tử hiệu suất cao được thiết kế để phát hiện và phân tích công suất quang chính xác. Được chế tạo dựa trên máy dò quang điốt silicon (Si) và indium gallium arsenide (InGaAs) chất lượng cao, máy đo công suất của chúng tôi cung cấp các phép đo chính xác, đáng tin cậy trên các dải quang phổ tia cực tím, khả kiến, cận hồng ngoại và hồng ngoại trung bình.

Dòng sản phẩm này bao gồm cả các mô hình đa kênh để bàn (PM-MC-4-B5) dành cho thử nghiệm trong phòng thí nghiệm và sản xuất cũng như các mô hình một kênh cầm tay nhỏ gọn (PM-SC-1-HD) để thử nghiệm tại hiện trường và hiệu chuẩn tại chỗ. Tất cả các thiết bị đều có giao diện màn hình cảm ứng trực quan, phân tích thống kê theo thời gian thực (dòng điện, tối thiểu, tối đa, trung bình, đỉnh đến đỉnh, độ lệch chuẩn) và kết nối USB để thu thập và phân tích dữ liệu dựa trên PC. Với các đầu dò có thể hoán đổi cho nhau hỗ trợ các dải bước sóng và dải công suất khác nhau, thiết kế hình cầu tích hợp tùy chọn để thu thập chùm tia đồng nhất và các phụ kiện ghép sợi linh hoạt (bộ chuyển đổi sợi trần và bộ chuyển đổi sợi FC), máy đo công suất quang của chúng tôi có thể được cấu hình để đáp ứng các yêu cầu cụ thể.

Các tính năng chính-Máy đo công suất quang

● Độ phân giải đo cao: 0,001dB để đọc công suất chính xác

● Dải công suất rộng: 1nW~10mW hoặc 10uW~10W

● Vùng phủ sóng rộng: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Nhiều hệ số dạng: Có sẵn cấu hình để bàn (4 kênh) và Thiết bị cầm tay (1 kênh)

● Phân tích thống kê công suất tích hợp: giá trị hiện tại, tối thiểu, tối đa, trung bình, đỉnh đến đỉnh, độ lệch chuẩn

● Khoảng thời gian lấy mẫu dữ liệu có thể định cấu hình: 0,1 giây đến 1 giây

● Giao diện người dùng màn hình cảm ứng trực quan với khả năng hiển thị thời gian thực

● Kết nối USB với phần mềm máy chủ để ghi dữ liệu và phân tích đồ họa

● Đầu ra điện áp analog (0~2,5V) qua BNC/SMA

● Tương thích với các phụ kiện bộ chuyển đổi sợi trần (BFA) và bộ chuyển đổi sợi quang FC (FCA)

● Thiết kế nhỏ gọn, chắc chắn phù hợp cho cả môi trường phòng thí nghiệm và công nghiệp

● Độ không đảm bảo đo: ±5%

Ứng dụng điển hình-Máy đo công suất quang

● Kiểm tra và mô tả đặc tính thành phần quang học (điốt laser, sợi quang, bộ khuếch đại, bộ cách ly)

● Xác minh đầu ra nguồn laser và giám sát độ ổn định

● Đo tổn hao và căn chỉnh hệ thống cáp quang

● Phòng thí nghiệm nghiên cứu và phát triển về quang tử học và quang điện tử

● Kiểm tra và kiểm tra chất lượng dây chuyền sản xuất laser công nghiệp

● Hiệu chuẩn và xác nhận cảm biến quang học

● Kiểm tra thành phần viễn thông (CWDM, DWDM, bộ thu phát)

● Phòng thí nghiệm quang học giáo dục và đại học

● Dịch vụ hiện trường và hiệu chuẩn thiết bị tại chỗ

Thông số kỹ thuật-Máy đo công suất quang

Thông số máy dò (T=25°C)

Thông số kỹ thuật của đơn vị máy chủ

Thông số kỹ thuật phụ kiện

Chi tiết sản phẩm-Máy đo công suất quang

Máy đo công suất quang là gì?

Máy đo công suất quang là một thiết bị quang điện tử chính xác được thiết kế để đo công suất của tín hiệu quang, thường là từ laser, điốt phát sáng (LED) hoặc hệ thống truyền dẫn cáp quang.

Nó bao gồm hai thành phần chính: đầu cảm biến photodiode đã được hiệu chỉnh để chuyển đổi năng lượng quang đến thành dòng điện và bộ hiển thị/xử lý giúp khuếch đại, số hóa và hiển thị giá trị công suất đo được theo các đơn vị như watt (W), miliwatt (mW) hoặc decibel tương ứng với 1mW (dBm).

Máy đo công suất quang là công cụ cơ bản trong nghiên cứu quang tử, truyền thông cáp quang, sản xuất laser và kiểm soát chất lượng. Chúng được sử dụng để mô tả đặc tính đầu ra laser, đo tổn thất chèn sợi quang, đo công suất và độ lợi đầu ra của bộ khuếch đại quang cũng như xác minh ngân sách điện năng ở cấp hệ thống.

Việc lựa chọn vật liệu máy dò (silicon cho vùng nhìn thấy/NIR, InGaAs cho NIR/SWIR) xác định phạm vi bước sóng và độ nhạy của thiết bị.

Tổng quan về dòng sản phẩm

Box Optronics cung cấp nền tảng máy đo công suất quang dạng mô-đun với các đầu dò có thể hoán đổi cho nhau và hai tùy chọn thiết bị chủ, cho phép khách hàng định cấu hình hệ thống được tối ưu hóa cho các yêu cầu đo lường cụ thể của họ:

Đầu dò

• PMS-4011-2040:Máy dò photodiode silicon có hình cầu tích hợp, bao phủ 400~1100nm với dải công suất -20~+40dBm (10μW~10W). Lý tưởng cho các phép đo công suất laser nhìn thấy và cận hồng ngoại.

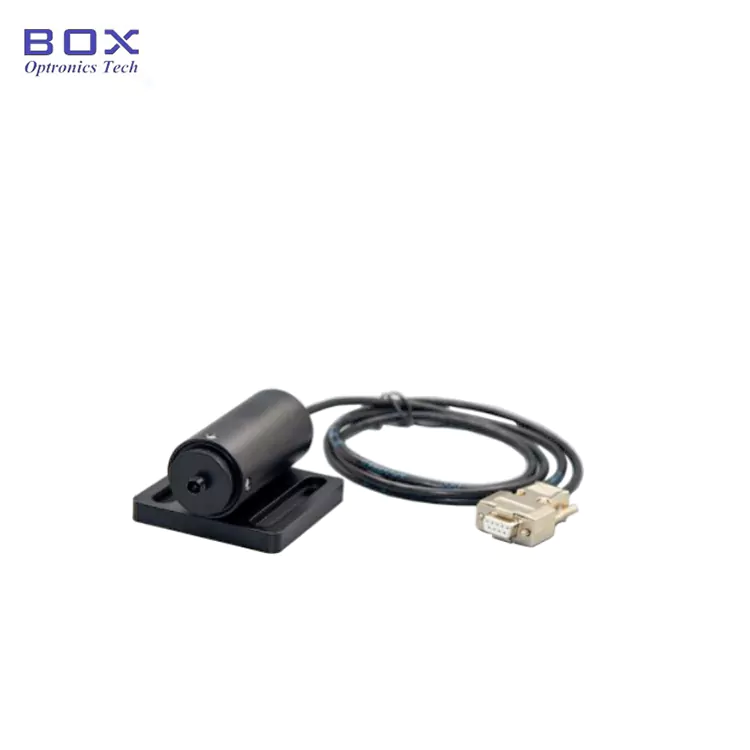

• PMS-9016-6010:Máy dò photodiode InGaAs (không tích hợp hình cầu), bao phủ 900~1650nm với dải công suất thấp mở rộng -60~+10dBm (1nW~10mW). Tối ưu hóa cho các phép đo băng tần viễn thông có độ nhạy cao.

• PMS-9016-2043: Đầu dò photodiode InGaAs có hình cầu tích hợp, bao phủ 900~1650nm với dải công suất rộng -20~+43dBm (10μW~20W). Thích hợp cho thử nghiệm viễn thông và datacom có ​​mục đích chung.

• PMS-1122-2040:Máy dò photodiode InGaAs bước sóng mở rộng với quả cầu tích hợp, bao phủ 1100~2200nm với dải công suất -20~+40dBm (10μW~10W). Được thiết kế cho các ứng dụng hồng ngoại sóng ngắn (SWIR).

Đơn vị chủ nhà

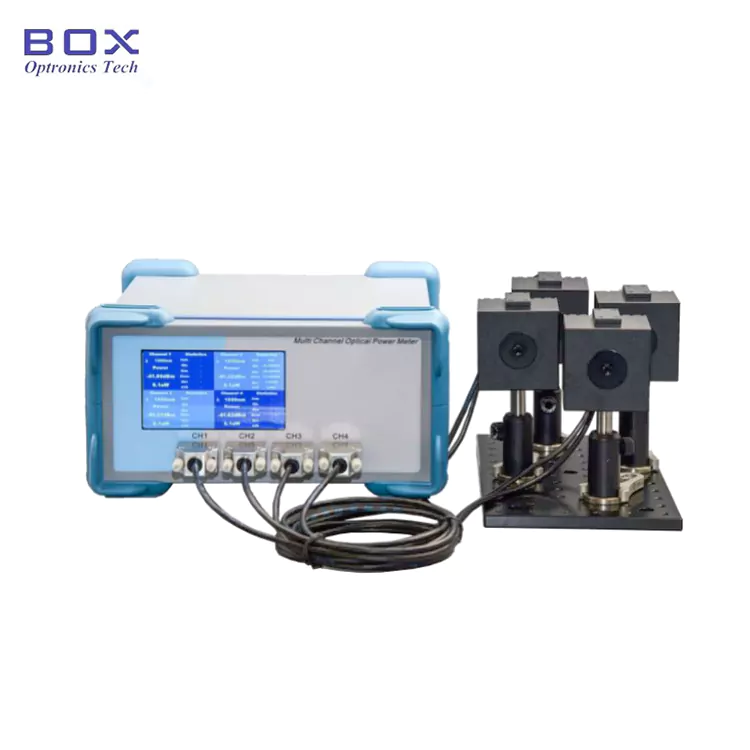

• PM-MC-4-B5 (Đa kênh để bàn): Thiết bị để bàn bốn kênh với màn hình cảm ứng lớn, hỗ trợ đo đồng thời lên đến bốn kênh máy dò. Lý tưởng cho việc thiết lập phòng thí nghiệm, trạm thử nghiệm sản xuất và các ứng dụng yêu cầu giám sát đa điểm.

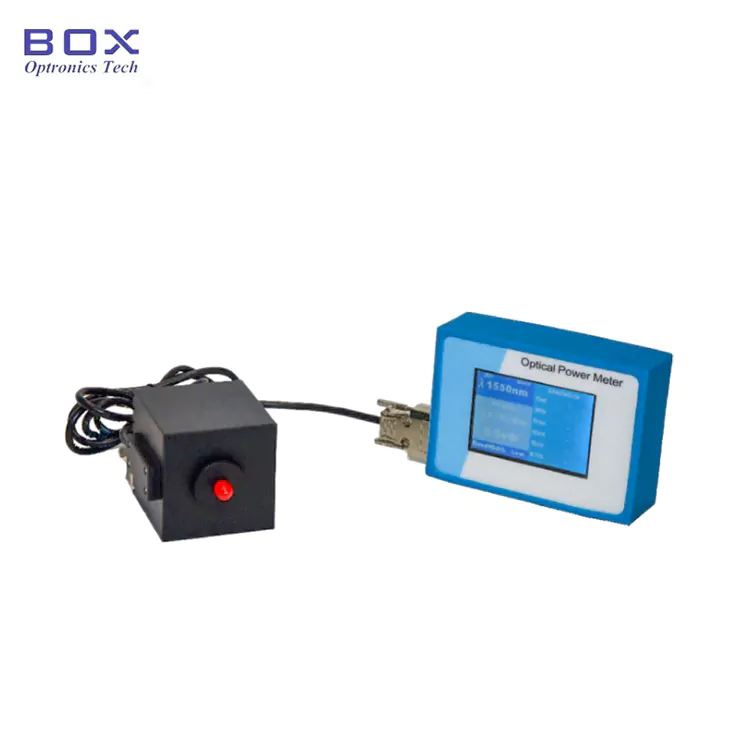

• PM-SC-1-HD (Cầm tay một kênh): Thiết bị cầm tay một kênh nhỏ gọn với giao diện màn hình cảm ứng, được thiết kế để mang theo và sử dụng tại hiện trường. Hoàn hảo cho các ứng dụng hiệu chuẩn tại chỗ, dịch vụ hiện trường và thử nghiệm di động.

Thông tin đặt hàng-Máy đo công suất quang

Danh pháp mẫu

Quy ước đặt tên đơn vị máy chủ

Chiều - XX - X - XX

Ví dụ: PM-MC-4-B5

Quy ước đặt tên máy dò

PMS - XXXX - XXXX - XX

Ví dụ: PMS-9016-2040-FC

Bảng dữ liệu và phần mềm-Máy đo công suất quang

Bảng dữ liệu

· Điều khiển từ xa qua giao diện USB. Liên kết tải xuống phần mềm PC đi kèm khi mua hàng.

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

· EXW

· DAP

· FOB

· Các điều khoản khác: Vui lòng liên hệ với chúng tôi để thảo luận.

Điều khoản thanh toán

· PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn đặt hàng nhỏ

· T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

· Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

· Thẻ tín dụng: Có sẵn trên nền tảng PayPal và Alibaba

· Điều khoản thanh toán linh hoạt: Thỏa thuận

Thời gian dẫn

· Đơn vị tiêu chuẩn (mẫu có sẵn): 3~5 ngày làm việc

· Sản xuất tiêu chuẩn: 10~15 ngày làm việc

· Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

· Vận chuyển quốc tế:~5 ngày làm việc (DHL/UPS/FedEx express)

· Dịch vụ cấp tốc: Có sẵn theo yêu cầu

Lưu ý vận hành và xử lý-Máy đo công suất quang

Phòng ngừa an toàn

· Không bao giờ nhìn thẳng vào chùm tia laze đang hoạt động hoặc cổng đầu ra quang học

· Luôn tuân theo các quy trình an toàn tia laser thích hợp và đeo kính an toàn tia laser thích hợp

· Không vượt quá công suất định mức tối đa cho kiểu máy dò đang sử dụng

· Ngắt nguồn trước khi vệ sinh hoặc bảo trì thiết bị

· Chỉ sử dụng nguồn điện được chỉ định để tránh làm hỏng thiết bị

Chăm sóc và bảo trì máy dò

· Giữ cho khẩu độ máy dò sạch sẽ và không có bụi, dầu và mảnh vụn

· Sử dụng khăn lau sạch, không có xơ và dung dịch vệ sinh quang học thích hợp khi vệ sinh bề mặt máy dò

· Luôn thay nắp bảo vệ trên máy dò khi không sử dụng

· Tránh chạm vào bề mặt máy dò đang hoạt động bằng ngón tay hoặc dụng cụ

· Làm sạch các đầu nối cáp quang trước khi lắp vào bằng các dụng cụ vệ sinh thích hợp

· Tránh làm rơi hoặc khiến máy dò bị va đập cơ học

· Bảo quản ở môi trường khô ráo, sạch sẽ khi không sử dụng

· Nên hiệu chuẩn lại định kỳ hàng năm

Đảm bảo chất lượng

Box Optronics cam kết cung cấp các thiết bị đo lường và kiểm tra quang học chất lượng cao với hiệu suất ổn định, đáng tin cậy. Tất cả các máy đo công suất quang của chúng tôi đều trải qua các quy trình kiểm tra, hiệu chuẩn và kiểm soát chất lượng nghiêm ngặt trước khi xuất xưởng.

Bảo hành

· Bảo hành có giới hạn 12 tháng kể từ ngày giao hàng

· Bảo hành bao gồm các khiếm khuyết về vật liệu và tay nghề

· Sửa chữa hoặc thay thế miễn phí các thiết bị bị lỗi đang được bảo hành

· Bảo hành không bao gồm các hư hỏng do sử dụng sai, xử lý sai, sửa đổi trái phép hoặc hao mòn thông thường của các bộ phận tiêu hao
