Nguồn sáng băng thông rộng SLD 1310nm

Mục lục

1. Giới thiệu Nguồn sáng băng thông rộng SLD 1310nm

2. Thông số sản phẩm

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Hướng dẫn vận hành

10. Lưu ý vận hành và bảo trì

11. Đảm bảo chất lượng và dịch vụ hậu mãi

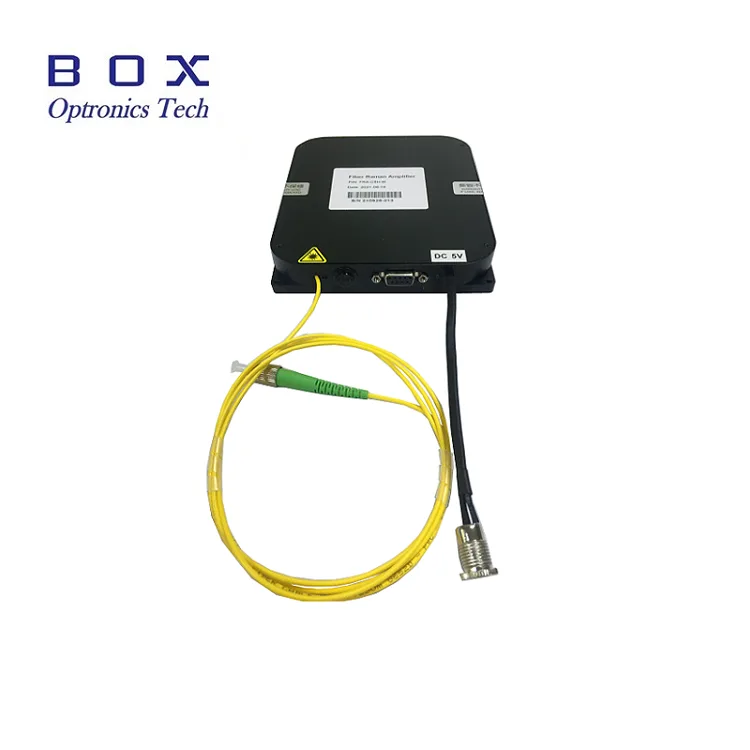

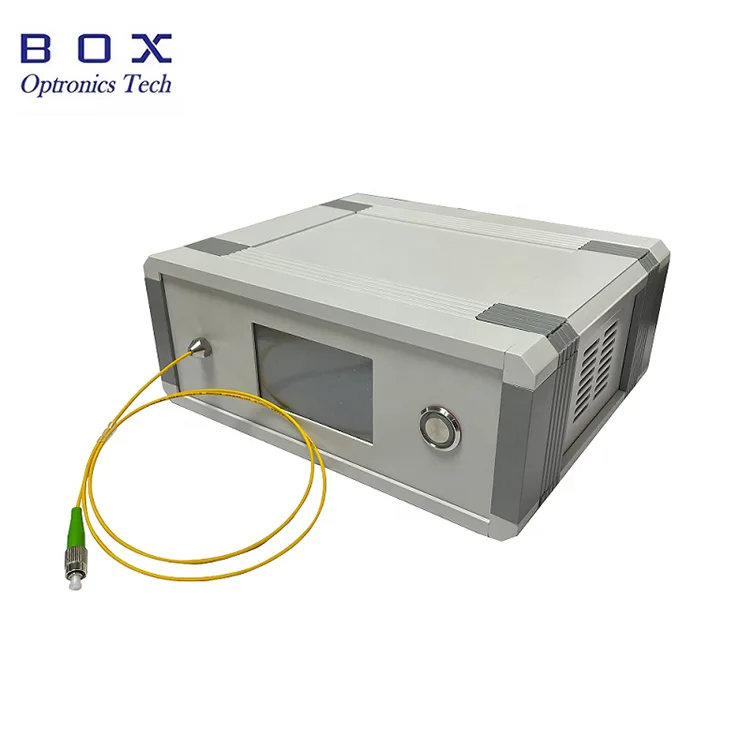

Giới thiệu sản phẩm-Nguồn sáng băng thông rộng SLD 1310nm

Nguồn sáng băng thông rộng SLD 1310nm mang lại phát xạ băng thông rộng ổn định, độ kết hợp thấp với độ rộng phổ thường >30nm và công suất đầu ra khả dụng ở mức 1/3/10/15mW. Khớp nối SMF-28e hoặc PM Fiber, gợn sóng quang phổ thấp và gói nhỏ gọn khiến nó trở nên lý tưởng cho cảm biến sợi quang, chụp ảnh OCT và đo quang học chính xác. Nguồn sáng băng thông rộng SLD này được tối ưu hóa cho các ứng dụng truyền thông quang học, hình ảnh y sinh và thử nghiệm thiết bị sợi quang.

Thông số sản phẩm-SLD Nguồn sáng băng thông rộng 1310nm

Tính năng sản phẩm-Nguồn sáng băng thông rộng SLD 1310nm

● 1/3/10/15mW Có sẵn nhiều mức công suất để phù hợp với các nhu cầu khác nhau;l

● Phổ rộng;

● gợn sóng quang phổ thấp;

● Gói và kích thước tùy chỉnh.

Ứng dụng sản phẩm-Nguồn sáng băng thông rộng SLD 1310nm

● Cảm biến sợi quang;

● Hình ảnh y tế;

● Đo lường chính xác;

● Kiểm tra thiết bị cáp quang.

Chi tiết sản phẩm-Nguồn sáng băng thông rộng SLD 1310nm

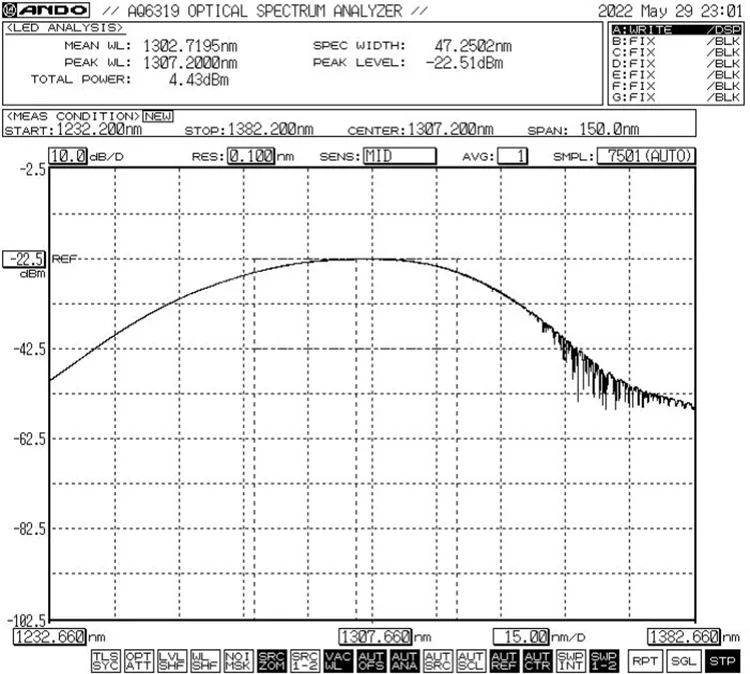

● Tham chiếu quang phổ: -3dB Băng thông tối thiểu 30nm

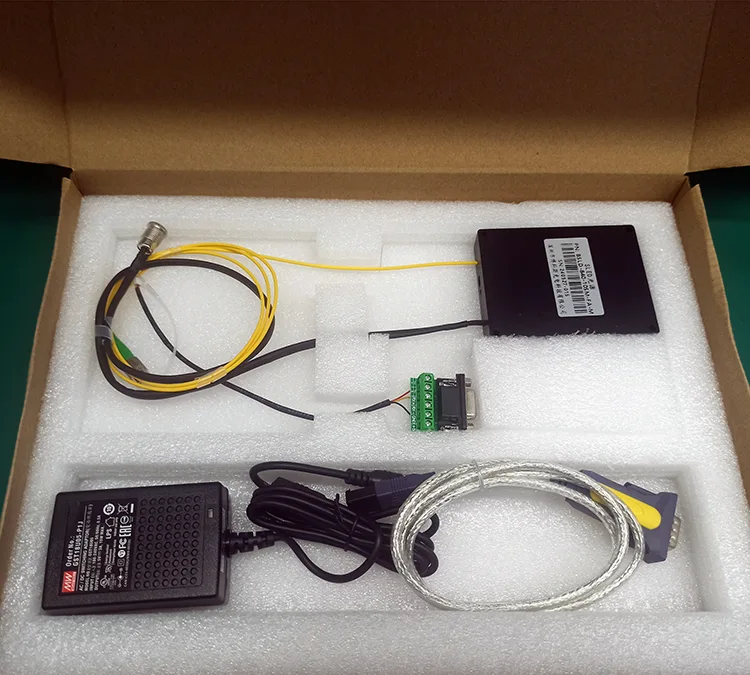

● Phụ kiện tiêu chuẩn

Thông tin đặt hàng-SLD Broadband Light Source 1310nm

ví dụ: BSLD-1310-10SM-FA-M

(Thông tin đặt hàng: Nguồn sáng băng thông rộng SLD 1310nm, công suất đầu ra 10mW, sợi SM, có đầu nối FC/APC, gói mô-đun).

Bảng dữ liệu và bảng kiểm tra-Nguồn sáng băng thông rộng SLD 1310nm

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán-SLD Broadband Light Source 1310nm

● Điều khoản báo giá

(1) EXW

(2) DAP

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Các bước vận hành-Nguồn sáng băng thông rộng SLD 1310nm

Bước 1. Mở gói: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

Bước 2. Nguồn điện: Được kết nối với nguồn điện chuyển mạch DC hoặc nguồn điện được điều chỉnh đáp ứng các yêu cầu về nguồn điện của chúng. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. (Bộ đổi nguồn được cung cấp theo tiêu chuẩn điện áp địa phương.)

Bước 3. Kết nối sợi đầu ra: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và kết nối sợi hoặc nối sợi với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm và hư hỏng.

Setp4. Kết nối với máy tính chủ: Sử dụng Cáp Cổng Xanh và Cáp Dữ liệu USB-RS485 DB9 để kết nối Nguồn sáng Băng thông rộng SLD 1310nm và máy tính; trước tiên, máy tính phải cài đặt trình điều khiển cổng nối tiếp chuyên dụng để xác định cáp dữ liệu cổng nối tiếp USB-RS485, nếu không, phần mềm máy tính chủ và mô-đun nguồn sáng không thể được kết nối và giao tiếp chính xác. Vui lòng hỏi Box Optronics để biết driver.

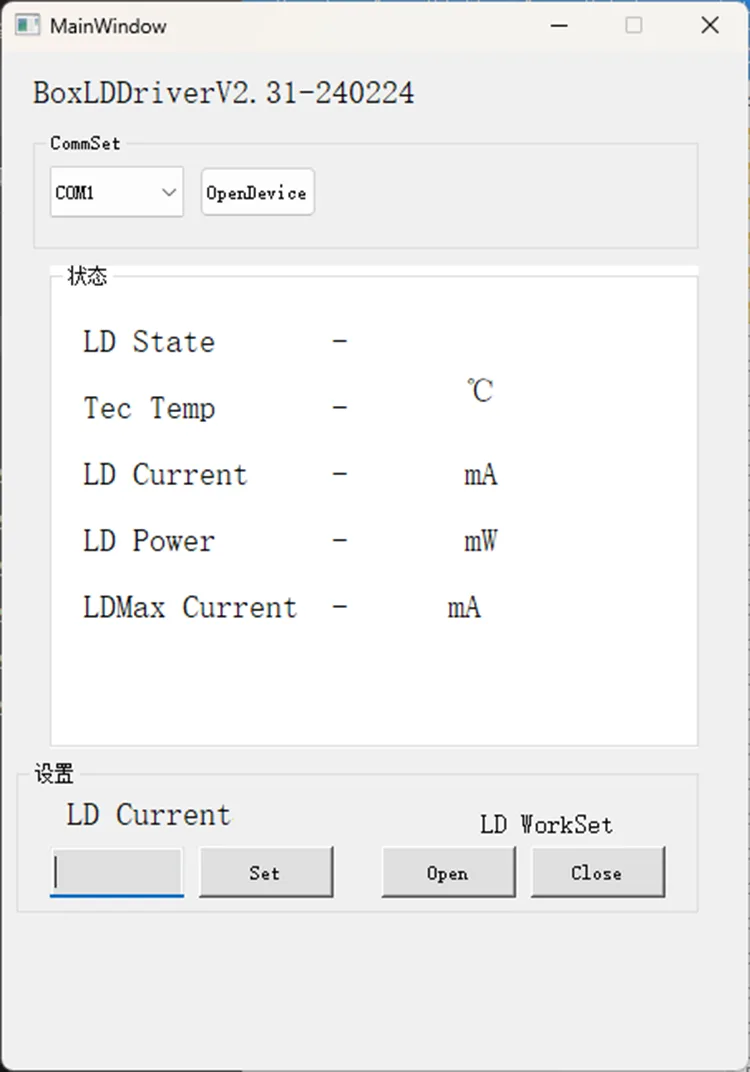

Bước5. Phần mềm điều khiển: Box Optronics cung cấp lệnh nối tiếp hoặc phần mềm PC để điều khiển dòng LD của Nguồn sáng băng thông rộng SLD 1310nm. Chọn đúng cổng, đặt dòng điện, sau đó nhấp vào nút mở. (Để tránh hư hỏng, hãy tăng dòng điện từ từ khi vận hành ban đầu. Không cấp dòng điện tối đa ngay lập tức.)

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.

Lưu ý vận hành và bảo trì-Nguồn sáng băng thông rộng SLD 1310nm

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi mà không có nguồn điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được che bằng nắp chống bụi.

● Tránh cắm/rút thường xuyên các đầu nối cáp quang để tránh tích tụ bụi và hư hỏng mặt đầu.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

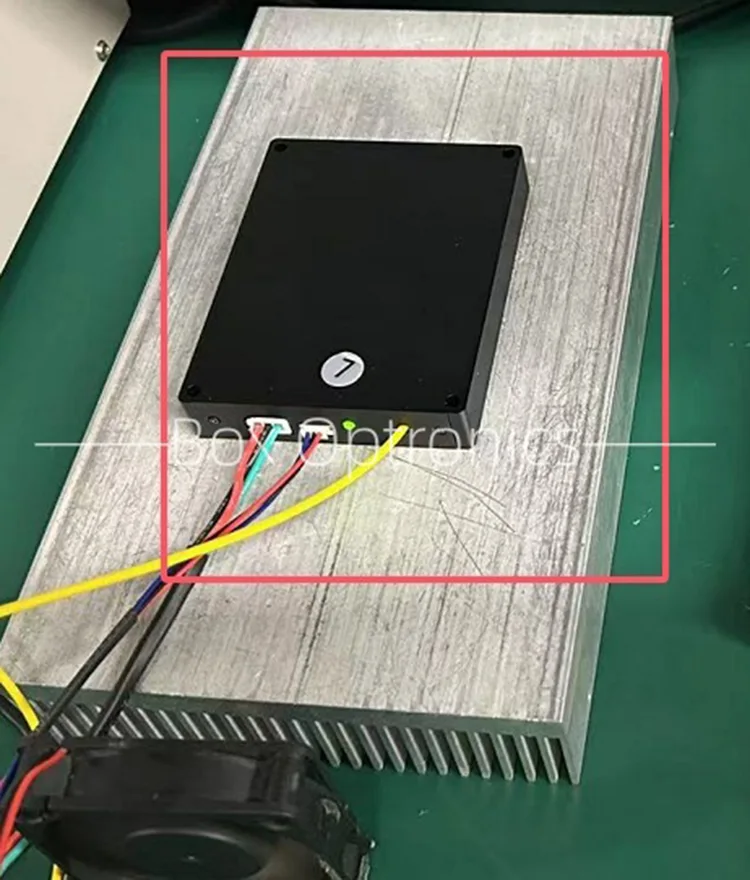

● Khi sử dụng lâu dài nên đặt trên tản nhiệt.

Đảm bảo chất lượng và dịch vụ hậu mãi-SLD Nguồn sáng băng thông rộng 1310nm

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
