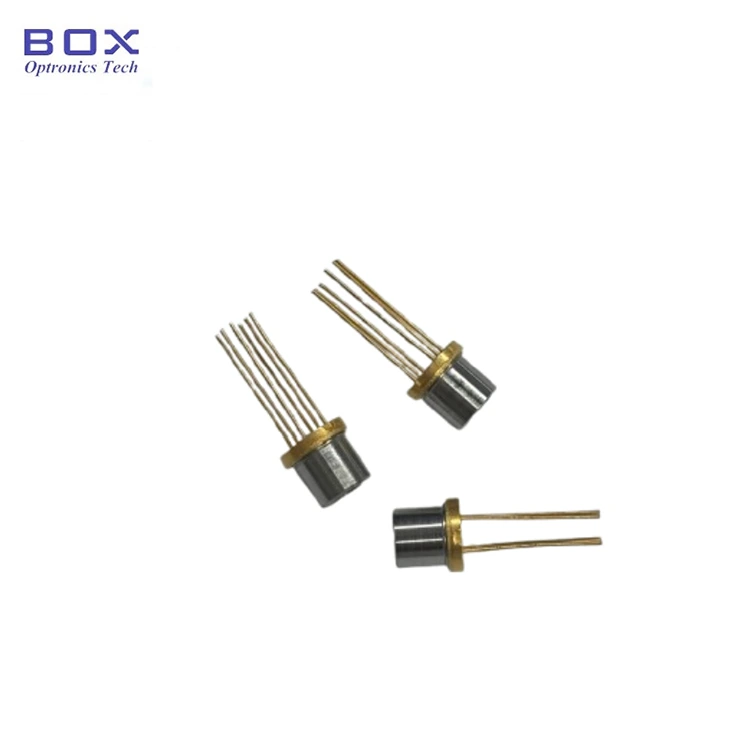

Điốt Laser DFB 1392nm TO-CAN

Tổng quan về sản phẩm Đi-ốt Laser DFB -1392nm TO-CAN

Đi-ốt Laser DFB 1392nm TO-CAN (Model: BLD-D1392.5TO60-AL) của Box Optronics có bước sóng trung tâm 1392,5nm (1391,5–1393,5nm) và đầu ra quang học 5mW thông qua thấu kính phi cầu với tiêu cự 7,5mm. Được thiết kế để ghép quang trong không gian tự do, diode laser DFB 1392nm này phù hợp cho việc ghép tế bào khí, phân tích khí và tích hợp hệ thống cảm biến quang.

TEC tích hợp và nhiệt điện trở hỗ trợ kiểm soát nhiệt độ để ổn định bước sóng. Gói kim loại TO60 kín có cấu hình 6 chân mang lại kiểu dáng nhỏ gọn và chắc chắn cho máy phân tích khí và thiết bị cảm biến quang học công nghiệp.

Các tính năng chính -Điốt Laser DFB 1392nm TO-CAN

· Bước sóng trung tâm: 1392,5nm (phạm vi 1391,5–1393,5nm), độ chính xác bước sóng cao +/- 1nm

· Công suất đầu ra quang học cao: tối thiểu 5mW

· Dòng ngưỡng thấp

· Bộ làm mát nhiệt điện tích hợp (TEC),nhiệt điện trở

· Gói kín TO60 nhỏ gọn với đầu ra thấu kính phi cầu

Các ứng dụng điển hình-Điốt Laser DFB 1392nm TO-CAN

· Phát hiện hơi nước (H₂O) bằng TDLAS

· Quang phổ tế bào khí trong không gian tự do

· Nguồn laser DFB 1392nm dành cho máy phân tích khí

· Giám sát độ ẩm quy trình công nghiệp

· Dụng cụ quang phổ và cảm biến khí quang học

· Hệ thống nghiên cứu quang tử và phân tích khí OEM

Thông số sản phẩm Đi-ốt Laser DFB -1392nm TO-CAN

Xếp hạng tối đa tuyệt đối

Đặc tính quang điện (T = 25°C)

Đặc điểm TEC

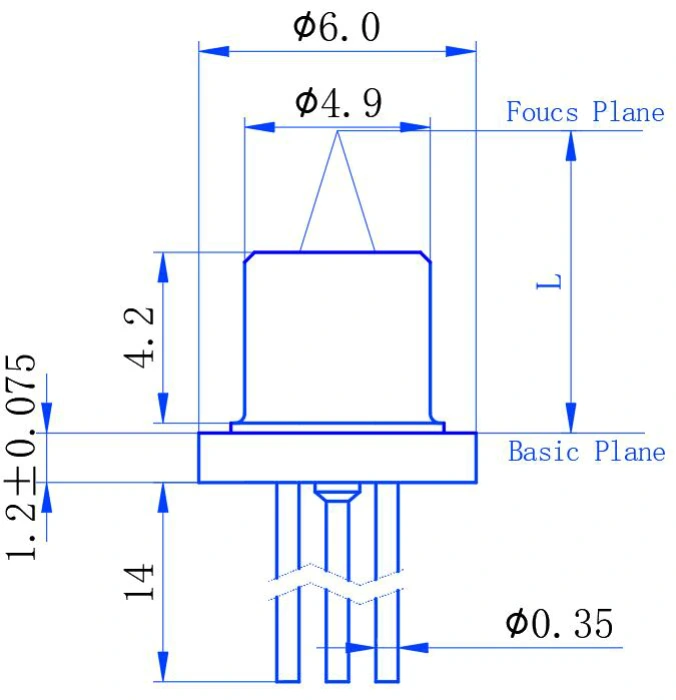

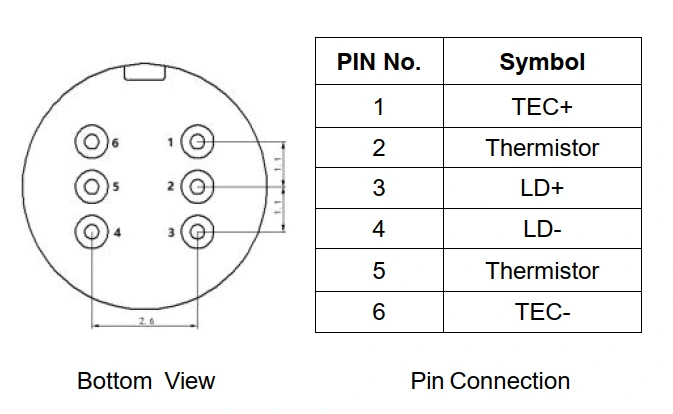

Định nghĩa gói và mã pin

Thông tin đặt hàng Diode Laser DFB -1392nm TO-CAN

Danh pháp mẫu

BLD - D XXXX ĐẾN XX - X

Ví dụ: BLD-D1392.5TO60-AL

Bảng dữ liệu -1392nm DFB Laser Diode TO-CAN

Bảng dữ liệu

Câu hỏi thường gặp (FAQ)

Hỏi: Khí nào có thể được phát hiện bằng laser DFB 1392nm?

Trả lời: Bước sóng 1392nm thường được sử dụng cho quang phổ hấp thụ hơi nước (H₂O) và có thể được áp dụng để phát hiện độ ẩm và hơi nước dựa trên TDLAS. Đường hấp thụ cụ thể và điều kiện vận hành phải được đánh giá dựa trên nồng độ khí, chiều dài đường quang và thiết kế hệ thống. Box Optronics cũng cung cấp điốt laser DFB ở các bước sóng khác cho các yêu cầu cảm biến khí khác nhau.

Hỏi: Sự khác biệt giữa laser TO60 DFB này và laser DFB dạng hình cánh bướm là gì?

Trả lời: Sự khác biệt chính là định dạng gói, giao diện quang và chi phí.

Phiên bản TO60 có gói hộp kim loại kín nhỏ gọn với TEC, nhiệt điện trở và thấu kính phi cầu tích hợp để ghép quang trong không gian tự do.

Laser DFB dạng bướm thường có sẵn với đầu ra dạng sợi và có thể tích hợp các chức năng bổ sung như bộ cách ly quang và điốt quang giám sát, tùy thuộc vào cấu hình.

Với gói đơn giản hơn và đầu ra quang học không gian trống, phiên bản TO60 cung cấp tùy chọn tiết kiệm chi phí hơn cho cảm biến khí và các ứng dụng khác không cần ghép nối sợi quang và các chức năng tích hợp bổ sung. Sự lựa chọn phụ thuộc vào phương pháp ghép quang cần thiết, kích thước gói và kiến ​​trúc hệ thống.

Câu hỏi: TEC tích hợp cải thiện hiệu suất phát hiện khí như thế nào?

Trả lời: Điện trở nhiệt TEC và 10kΩ tích hợp cung cấp khả năng kiểm soát nhiệt độ cho laser DFB, giúp duy trì điều kiện hoạt động ổn định và giảm độ trôi bước sóng do thay đổi nhiệt độ. Kiểm soát nhiệt độ rất quan trọng trong hệ thống TDLAS vì bước sóng laser phải phù hợp với đặc tính hấp thụ của mục tiêu. Các thông số kỹ thuật của TEC phải được xem xét cùng với phạm vi nhiệt độ hoạt động của laser và các yêu cầu của hệ thống cảm biến khí hoàn chỉnh.

Sản phẩm liên quan

· Điốt Laser hình cánh bướm DFB 1392nm 10mW

· Điốt Laser hình cánh bướm DFB 760nm 10mW

· Laser cánh bướm 14-PIN DFB 1512nm 10mW

· Điốt Laser DFB 1574nm cho cảm biến CO2

· Điốt quang PIN InGaAs vùng hoạt động 1mm

Ghi chú hoạt động và xử lý

· Điốt laze là thiết bị nhạy cảm với hiện tượng phóng tĩnh điện (ESD). Phải luôn tuân thủ các quy trình bảo vệ ESD thích hợp trong quá trình xử lý.

· Các mô-đun phải được xử lý theo cách tương tự như các thiết bị bán dẫn thông thường để tránh hư hỏng do tĩnh điện. Để bảo quản và mang theo an toàn, các mô-đun phải được đóng gói bằng vật liệu chống tĩnh điện.

· Để lắp ráp các mô-đun trên PCB, bàn làm việc, mỏ hàn và cơ thể con người phải được nối đất.

· Bảo quản các thiết bị không sử dụng ở nhiệt độ bảo quản khuyến nghị (-40°C đến +85°C) trong bao bì an toàn với ESD.

· Không vượt quá định mức tối đa tuyệt đối được chỉ định trong biểu dữ liệu, bao gồm dòng chuyển tiếp tối đa 100mA và điện áp chuyển tiếp tối đa 2V.

· Luôn sử dụng trình điều khiển điốt laze có chức năng bảo vệ giới hạn dòng điện và quá áp.

· Bật tính năng ổn định nhiệt độ TEC trước khi áp dụng dòng truyền động laser để có hiệu suất tối ưu và độ ổn định bước sóng.

· Tránh chạm vào bề mặt thấu kính phi cầu bằng ngón tay trần để tránh nhiễm bẩn. Nếu cần làm sạch, hãy sử dụng cồn isopropyl (IPA) và tăm bông không có xơ.

· Nhiệt độ nóng chảy lại của vật hàn: tối đa 260°C trong 10 giây. Tránh thời gian hoặc nhiệt độ hàn quá cao.
