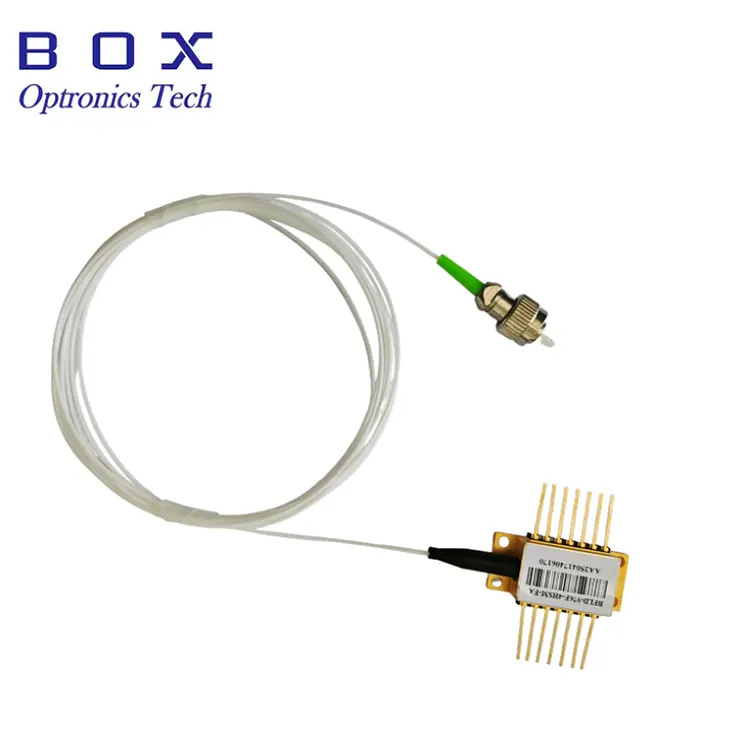

Laser DFB 1582nm cho cảm biến khí H2S

Box Optronics cung cấp tia laser phản hồi phân tán 1582nm+/-1nm được thiết kế để phát hiện hydro sunfua (H2S) bằng phương pháp quang phổ hấp thụ laser điốt có thể điều chỉnh (TDLAS). Laser DFB 1582nm dành cho cảm biến khí H2S được đặt trong gói bướm 14 chân tiêu chuẩn công nghiệp với bộ làm mát nhiệt điện tích hợp (TEC), nhiệt điện trở 10kΩ, điốt quang giám sát và bộ cách ly quang tích hợp. Laser DFB 1582nm cung cấp độ ổn định bước sóng (hệ số nhiệt độ 0,09nm/°C, hệ số dòng điện 0,01nm/mA) và hoạt động đáng tin cậy trên phạm vi nhiệt độ trường hợp rộng.

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về sản phẩm - Laser DFB 1582nm dành cho cảm biến khí H2S

Laser DFB 1582nm dành cho cảm biến khí H2S của Box Optronics là loại laser phản hồi phân tán MQW hiệu suất cao được thiết kế để phát hiện hydro sunfua (H₂S) và cảm biến sợi quang. Độ chính xác của bước sóng là +/- 1nm, phạm vi bước sóng là 1581–1583nm và nó cung cấp công suất đầu ra quang tối thiểu 10mW thông qua sợi SM hoặc PM. Điện trở nhiệt tích hợp TEC và 10kΩ hỗ trợ ổn định bước sóng, trong khi hệ số dòng bước sóng 0,01nm/mA cho phép tinh chỉnh bước sóng. Bộ cách ly quang ≥30dB giúp giảm phản xạ ngược và gói hình cánh bướm 14 chân với hai tùy chọn sơ đồ chân giúp tích hợp hệ thống linh hoạt.

Các tính năng chính - Laser DFB 1582nm dành cho cảm biến khí H2S

· Bước sóng trung tâm: 1582nm , dung sai WL +/-1nm (phạm vi 1581–1583nm )

· Công suất đầu ra quang học cao: 10mW / 20mW

· Tỷ lệ triệt tiêu chế độ bên cao: tối thiểu ≥35dB, điển hình 40dB (CW)

· Bộ cách ly quang tích hợp: Cách ly ≥30dB

· Bộ làm mát nhiệt điện tích hợp (TEC) và nhiệt điện trở 10kΩ để ổn định bước sóng

· Gói bướm 14 chân tiêu chuẩn ngành, tùy chọn sơ đồ chân Loại 1 và Loại 2

· Bím tóc sợi SM hoặc sợi PM

Các ứng dụng điển hình - Laser DFB 1582nm dành cho cảm biến khí H2S

· Phát hiện và giám sát khí hydro sunfua (H2S) bằng TDLAS

· Quang phổ điều chế bước sóng (WMS) để phát hiện H2S

· Giám sát môi trường và an toàn H₂S công nghiệp

· Phân tích dầu khí, hóa chất và khí thải

· Quy trình giám sát khí và phân tích khí thải

· Thiết bị phân tích khí và quang phổ NIR

· Tích hợp OEM vào máy phân tích khí H₂S và hệ thống an toàn công nghiệp

Thông số sản phẩm - Laser DFB 1582nm dành cho cảm biến khí H2S

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Tình trạng	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Nhiệt độ bảo quản	Ts	-	-40	-	85	°C
Nhiệt độ trường hợp vận hành	Đứng đầu	-	-20	-	70	°C
Chuyển tiếp hiện tại	NẾU NHƯ	CW	-	-	200	ma
Điện áp ngược Laser	VLR	-	-	-	2	V
PD chuyển tiếp hiện tại	IFPD	-	-	1.1	5	ma
Điện áp ngược PD	VRPD	-	-	5	10	V
TEC hiện tại	ITEC	-	-	0.8	1.5	A
Điện áp TEC	VTEC	-	-	1.5	3.5	V

Đặc tính quang điện (T = 25°C Nhiệt độ laser)

tham số	Biểu tượng	Điều kiện kiểm tra	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Bước sóng trung tâm	λc	TL=15~35°C, CW	1581	1582	1583	bước sóng
Công suất đầu ra quang	PO	-	10	-	-	mW
Ngưỡng hiện tại	thứ nhất	-	-	10	35	ma
Độ dốc hiệu quả	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
Hoạt động hiện tại	Iop	PO=10mW, CW	-	100	120	ma
Băng thông quang phổ	LW	FWHM	-	3	-	MHz
Điện áp chuyển tiếp laser	VF	CW, PO=10mW	-	1.2	3.0	V
Theo dõi dòng điện tối	NHẬN DẠNG	-	-	-	0.1	μA
Băng thông (-3dB)	BW	-	-	2.5	-	GHz
Tỷ lệ triệt tiêu chế độ bên	SMSR	CW	35	40	-	dB
Cách ly quang học	-	-10	30	-	-	dB
Tiếng ồn cường độ tương đối	RIN	CW, PO=5mW	-	-145	-	dB/Hz
TEC Cài đặt nhiệt độ	Ts	-	15	-	35	°C
Trở kháng đầu vào	ZIN	-	22	25	28	Ω
Điện trở nhiệt hiện tại	ITC	-	10	-	100	μA
Điện trở nhiệt	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC hiện tại	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Điện áp TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Công suất TEC	ΔT	Tc=70°C	-	-	50	°C
Độ lệch bước sóng (EOL)	Δλ	tuổi thọ 25 năm	-	-	±0,1	bước sóng
Hệ số nhiệt độ bước sóng	Δλ/ΔT	TEC 15°C đến 35°C	-	0.09	-	nm/°C
Hệ số dòng điện bước sóng	Δλ/ΔI	-	-	0.01	-	nm/mA

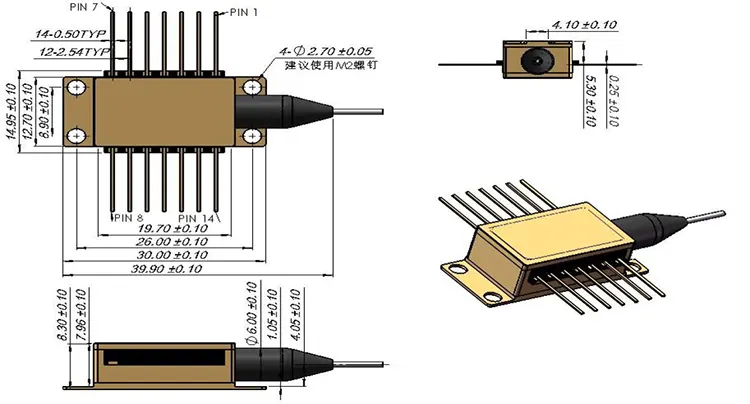

Định nghĩa gói và chốt - Laser DFB 1582nm dành cho cảm biến khí H2S

Cấu hình chân loại 1

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	Điện trở nhiệt	14	NC (Không có kết nối)
2	Điện trở nhiệt	13	Cực dương laze (+)
3	Độ lệch DC của Laser (Cathode) (-)	12	Cực âm RF Laser (-)
4	Cực dương màn hình PD (-)	11	Cực dương laze (+)
5	Cực âm màn hình PD (+)	10	NC (Không có kết nối)
6	TEC (+)	9	Trường hợp mặt đất
7	TEC (-)	8	Trường hợp mặt đất

Cấu hình chân loại 2

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	TEC (+)	14	TEC (-)
2	Điện trở nhiệt	13	Trường hợp mặt đất
3	Cực dương màn hình PD (-)	12	NC (Không có kết nối)
4	Cực âm màn hình PD (+)	11	Cực âm laze (-)
5	Điện trở nhiệt	10	Cực dương laze (+)
6	NC (Không có kết nối)	9	NC (Không có kết nối)
7	NC (Không có kết nối)	8	NC (Không có kết nối)

Thông tin đặt hàng - Laser DFB 1582nm dành cho cảm biến khí H2S

Danh pháp mẫu

BFLD - XXXX - XX - XX - XX (-X)

Ví dụ: BFLD-1582-10SM-FA

Cánh đồng	Mã số	Sự miêu tả
Loại laze	BFLD	Dòng điốt laser DFB
Bước sóng	1582	1582nm (cũng có sẵn: 1310, 1550, CWDM, các bước sóng khác)
Công suất đầu ra	10	10mW (cũng có sẵn: 20mW, tùy chỉnh)
Loại sợi	SM / PM	SM = Chế độ đơn (SMF-28e); PM = Duy trì phân cực
Loại kết nối	FA / SA	FA = FC/APC; SA = SC/APC; Các đầu nối khác có sẵn
Sơ đồ chân	KHÔNG / 2	NULL = Loại 1 (mặc định); 2 = Loại 2

Bảng dữ liệu và bảng kiểm tra - Laser DFB 1582nm dành cho cảm biến khí H2S

bảng dữ liệu

tờ kiểm tra

Câu hỏi thường gặp (FAQ)

Hỏi: Tại sao 1582nm phù hợp với cảm biến khí H₂S?

Trả lời: Vùng bước sóng 1582nm chứa các đặc tính hấp thụ H₂S và đã được chứng minh là có khả năng phát hiện dấu vết H₂S bằng cách sử dụng laser DFB và kỹ thuật TDLAS/QEPAS. Trong TDLAS, bước sóng laser được quét qua vạch hấp thụ mục tiêu và độ hấp thụ thu được được phân tích để xác định nồng độ H₂S. Vùng 1582nm cũng tương thích với các thành phần cáp quang tiêu chuẩn và công nghệ laser DFB hoàn thiện. Băng thông hẹp và SMSR cao cho phép kiểm soát bước sóng chính xác để phát hiện bằng quang phổ.

Câu hỏi: Tại sao bộ cách ly quang tích hợp lại quan trọng đối với hệ thống cảm biến khí?

Đáp: Phản xạ ngược từ đầu nối sợi quang, tế bào khí, bộ tách chùm tia và các thành phần quang học khác có thể gây ra phản hồi quang học, dẫn đến dao động công suất đầu ra, chế độ không ổn định và bước sóng không ổn định. Bộ cách ly quang học tích hợp có khả năng cách ly ≥30dB ngăn chặn phản hồi quang học và giúp duy trì hoạt động laser và đường cơ sở đo ổn định. Hiệu quả của nó đặc biệt có giá trị trong các hệ thống TDLAS dựa trên sợi quang có độ phản xạ quang học đáng kể.

Hỏi: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?

A: Moq là 1 cái. Số lượng nhỏ có sẵn cho hoạt động R&D, tạo nguyên mẫu và đánh giá ban đầu, trong khi số lượng lớn hơn có thể được hỗ trợ cho các chương trình sản xuất máy phân tích khí và OEM. Liên hệ với nhóm bán hàng của chúng tôi để biết giá dựa trên số lượng bạn yêu cầu.

Câu hỏi: Tôi có thể có bước sóng tùy chỉnh cho các loại khí khác nhau không?

Đ: Vâng. Box Optronics cung cấp laser DFB ở nhiều bước sóng khác nhau phù hợp với tính năng hấp thụ khí cho TDLAS và các ứng dụng quang phổ khác. Các bước sóng có sẵn bao gồm các giải pháp cho H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ và các loại khí khác. Hãy liên hệ với chúng tôi nếu có yêu cầu về loại khí và bước sóng mục tiêu của bạn để được đánh giá và báo giá tính khả thi.
