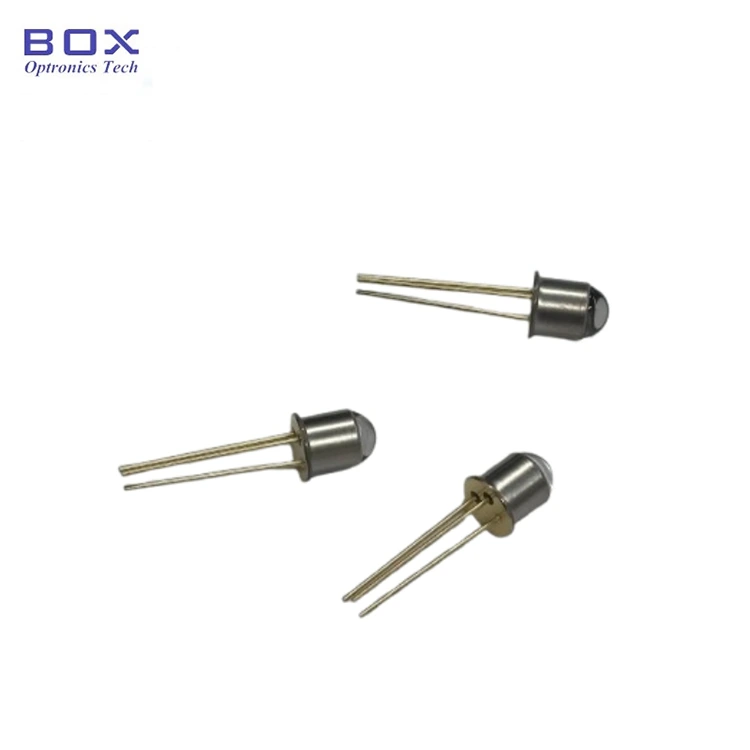

Điốt quang PIN InGaAs vùng hoạt động 1mm (Mẫu: BPD-1STO46B-BL và BPD-1STO46B-FW) của Box Optronics là bộ tách sóng quang InGaAs PIN nhỏ gọn, có độ nhạy cao được thiết kế để phát hiện quang học cận hồng ngoại trong phạm vi bước sóng 900nm đến 1650nm. Với vùng hoạt động có đường kính 1mm, nó cung cấp sự kết hợp cân bằng giữa khả năng thu thập ánh sáng, dung sai ghép nối và hiệu suất phát hiện để đo công suất quang, thiết bị đo sợi quang và các ứng dụng giám sát quang học.
Có sẵn hai cấu hình gói TO46: BPD-1STO46B-BL với cửa sổ thấu kính bi để cải thiện hiệu quả ghép nối với tín hiệu quang tập trung hoặc ghép sợi quang và BPD-1STO46B-FW với cửa sổ phẳng để phát hiện quang không gian tự do và các ứng dụng yêu cầu giao diện quang phẳng. Cả hai phiên bản đều có vỏ kim loại TO46 kín để hoạt động lâu dài và đáng tin cậy.
· Đường kính vùng hoạt động 1mm
· Phạm vi phản hồi quang phổ rộng: 900nm-1650nm
· Độ phản hồi cao: 0,9A/W điển hình ở 1310nm, 0,95A/W ở 1550nm
· Dòng điện tối thấp và điện dung tiếp giáp thấp
· Gói kim loại kín TO46 nhỏ gọn
· Hai tùy chọn cửa sổ:thấu kính bi (BL) để cải thiện hiệu quả ghép nối, cửa sổ phẳng (FW) để phát hiện không gian trống
· Máy đo công suất quang và hệ thống giám sát công suất quang
· Thiết bị đo và kiểm tra sợi quang
· EDFA và giám sát công suất bộ khuếch đại quang
· Hệ thống cảm biến quang học và quang phổ NIR
· Ứng dụng phát hiện quang học trong không gian trống
· Đặc tính và hiệu chuẩn thành phần quang học
· Thiết bị đo quang tử và tích hợp OEM
|
tham số |
Biểu tượng |
Đánh giá |
Đơn vị |
|
Điện áp ngược |
VRmax |
20 |
V |
|
Nhiệt độ trường hợp vận hành |
ĐỨNG ĐẦU |
-40 ~ +85 |
°C |
|
Nhiệt độ bảo quản |
TST |
-55 ~ +120 |
°C |
|
tham số |
Biểu tượng |
Điều kiện kiểm tra |
Tối thiểu. |
Đánh máy. |
Tối đa. |
Đơn vị |
|
Đường kính vùng hoạt động |
φ |
- |
- |
1 |
- |
mm |
|
Phạm vi đáp ứng quang phổ |
λ |
- |
900 |
- |
1650 |
bước sóng |
|
Độ phản hồi ở 1310nm |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Độ phản hồi ở 1550nm |
R |
- |
- |
0.95 |
- |
A/W |
|
Điện áp hoạt động |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Dòng điện tối |
Nhận dạng |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
Điện dung ngã ba |
C |
VR = -5V, f = 1 MHz |
- |
50 |
80 |
pF |
|
Băng thông 3dB |
ôi |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |
Loại gói: Gói kim loại kín TO46

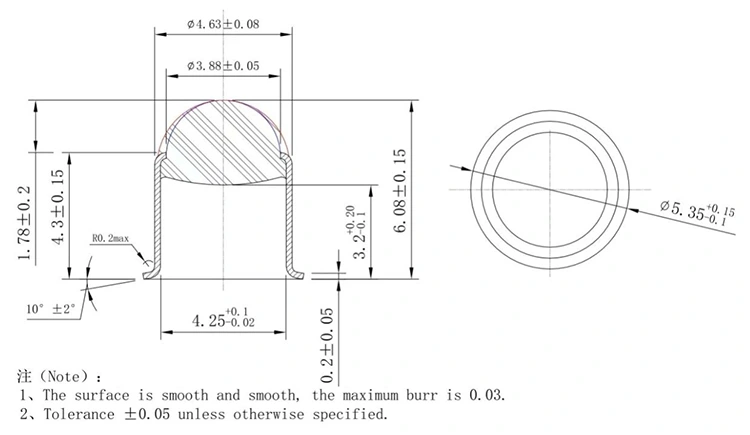

Ống kính bóng:
Cửa sổ phẳng:
BPD - X X ĐẾN XX - X - X
Ví dụ: BPD-1STO46B-FW
|
Cánh đồng |
Mã số |
Sự miêu tả |
|
Dòng sản phẩm |
BPD |
Dòng Photodiode hộp |
|
Kích thước vùng hoạt động |
1S |
1S = đường kính 1mm (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Loại gói |
TO46 |
Gói kim loại kín TO46 |
|
Loại phụ |
B |
Chân loại B |
|
Loại cửa sổ |
BL / FW |
BL = Thấu kính quả bóng; FW = Cửa sổ phẳng |
Đáp: BPD-1STO46B-BL có cửa sổ thấu kính hình cầu giúp cải thiện hiệu suất ghép quang bằng cách tập trung ánh sáng tới vào vùng hoạt động 1mm. Nó phù hợp với tín hiệu quang ghép sợi, chùm tập trung và các ứng dụng yêu cầu dung sai ghép cao hơn, chẳng hạn như đo công suất quang và thiết bị kiểm tra sợi quang.
BPD-1STO46B-FW có cửa sổ quang học phẳng không có thấu kính hội tụ quang học, cung cấp giao diện quang học trực tiếp cho các ứng dụng đo và phát hiện quang học trong không gian tự do trong đó việc duy trì cấu hình chùm tia ban đầu là rất quan trọng.
Cả hai phiên bản đều sử dụng cùng một chip photodiode PIN InGaAs và gói kín TO46, trong khi cấu hình cửa sổ quang có thể được chọn theo phương pháp ghép nối và yêu cầu ứng dụng.
Trả lời: Điốt quang InGaAs PIN này cung cấp phạm vi phản hồi quang phổ cận hồng ngoại rộng từ 900nm đến 1650nm, bao gồm các bước sóng quang học thường được sử dụng bao gồm các dải truyền thông 1310nm và 1550nm. Độ phản hồi được chỉ định ở 1310nm (điển hình 0,9A/W) và 1550nm (điển hình 0,95A/W). Nó phù hợp cho các ứng dụng đo công suất quang, giám sát laser, cảm biến quang và thiết bị đo đòi hỏi khả năng phát hiện NIR đáng tin cậy.
Trả lời: Moq cho Photodiode PIN InGaAs 1mm TO46 là 1 chiếc. Chúng tôi hỗ trợ số lượng đặt hàng linh hoạt, từ các đơn vị riêng lẻ cho R&D và tạo mẫu cho đến khối lượng lớn hơn cho các chương trình sản xuất thiết bị và OEM.
Đ: Vâng. Box Optronics cũng cung cấp mô-đun đi-ốt quang InGaAs dạng đuôi lợn với các tùy chọn đầu nối để kết nối cáp quang trực tiếp. Các mô-đun này tích hợp chip photodiode InGaAs với khớp nối sợi quang trong một gói nhỏ gọn, phù hợp để tích hợp OEM vào các thiết bị quang học và hệ thống cáp quang.
· Máy dò điốt quang PIN InGaAs có đuôi lợn đồng trục
· Điốt quang PIN InGaAs 2mm TO5 (Model BPD-2STO5B-FW)
· Điốt quang PIN InGaAs 3mm TO5 (Model BPD-3STO5B-FW)
· Điốt quang PIN InGaAs 5mm TO5 (Model BPD-5STO5B-FW)
