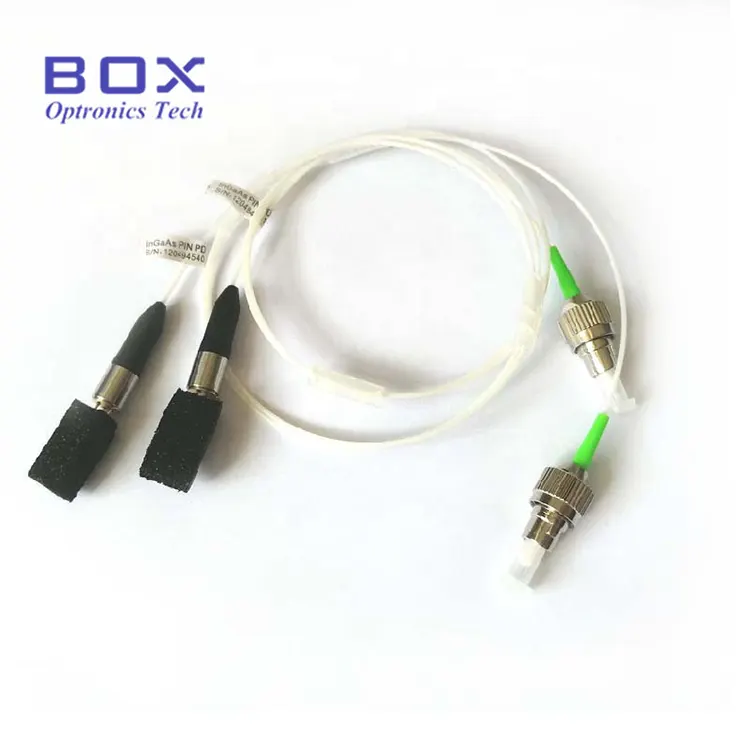

Đầu dò Photodiode PIN InGaAs có đuôi lợn đồng trục là một đầu dò quang học có dải phản ứng quang phổ 1100-1650nm. Nó cung cấp độ phản hồi cao ở bước sóng 1310nm và 1550nm thường được sử dụng và được thiết kế cho các ứng dụng truyền thông cáp quang, CATV, cảm biến cũng như thử nghiệm & đo lường. BPD-70P10B-FA có vùng hoạt động 70um và dây cáp dài 1 mét với đầu nối FC/APC và có sẵn trong kho. Các cấu hình vùng hoạt động, gói, cáp quang, đầu nối và sơ đồ chân khác được tùy chỉnh để tích hợp OEM.
· Phạm vi phản hồi quang phổ rộng: 1100nm đến 1650nm
· Độ phản hồi cao , dòng điện tối thấp và điện dung tiếp giáp thấp
· Băng thông rộng: 2,5GHz
· Thời gian tăng/giảm nhanh: 0,3ns
· Đầu ra sợi Pigtail với FC/APC hoặc đầu nối khác (cũng có sẵn tùy chọn ổ cắm)
· Bộ thu quang tương tự để truyền video CATV và cáp quang
· Hệ thống phát hiện băng thông rộng RF qua sợi quang
· Thiết bị đo lường và kiểm tra quang học, bao gồm cả phát hiện tín hiệu OTDR
· Cảm biến sợi quang phân tán, chẳng hạn như cảm biến âm thanh phân tán (DAS)
· Giám sát công suất quang trong các hệ thống EDFA, DWDM và laser
· Nghiên cứu trong phòng thí nghiệm Quang tử học và tích hợp hệ thống OEM
|
tham số |
Biểu tượng |
Tình trạng |
Đánh giá |
Đơn vị |
|
Công suất quang bão hòa |
Tái bút |
CW |
5 |
mW |
|
Chuyển tiếp hiện tại |
NẾU NHƯ |
CW |
10 (điển hình) |
ma |
|
Điện áp ngược |
VRPD |
CW |
30 |
V |
|
Dòng điện ngược |
IRPD |
CW |
5 |
ma |
|
Nhiệt độ hoạt động |
ĐỨNG ĐẦU |
- |
-40 ~ +85 |
°C |
|
Nhiệt độ bảo quản |
TS |
- |
-40 ~ +85 |
°C |
|
tham số |
Biểu tượng |
Điều kiện kiểm tra |
Tối thiểu. |
Đánh máy. |
Tối đa. |
Đơn vị |
|
Phạm vi bước sóng |
λ |
- |
1100 |
- |
1650 |
bước sóng |
|
Độ phản hồi @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
Độ phản hồi @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
Dòng điện tối |
NHẬN DẠNG |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
Điện dung ngã ba |
C |
Vr=5V, f=1MHz, trường hợp mở |
- |
0.6 |
0.75 |
pF |
|
Thời gian tăng/Thời gian giảm |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Băng thông (-3dB) |
BW |
Vr=5V, tải 50Ω, chiều dài dây dẫn=6 mm, vỏ mở |
2.5 |
- |
- |
GHz |
|
Nhịp tổng hợp bậc hai |
CSO |
- |
- |
-70 |
- |
dB |
|
Nhịp bậc ba tổng hợp |
CTB |
- |
- |
-80 |
- |
dB |
|
Điện áp hoạt động |
V |
- |
- |
-5 |
- |
V |
|
Mất phản hồi quang học |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Ví dụ: BPD-70P10B-FA ( Vùng hoạt động 70m, loại Pigtails, cáp quang 1,0m, sơ đồ chân loại B, đầu nối FC/APC)
|
Cánh đồng |
Mã số |
Sự miêu tả |
|
Dòng sản phẩm |
BPD |
Dòng Photodiode hộp |
|
Khu vực hoạt động |
55/70/3H/Khác |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Khác = tùy chỉnh |
|
Loại PD |
P/R |
P = Kiểu tóc bím; R = Loại ổ cắm |
|
Chiều dài sợi |
05 / 10 / Khác |
05 = 0,5m; 10 = 1,0m; Khác = độ dài tùy chỉnh |
|
Sơ đồ chân |
A / B / C / Không |
A = Loại A; B = Loại B; C = Loại C |
|
Đầu nối |
FA / SA / FC / SC / ST / Khác |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Khác = tùy chỉnh |
|
Vật liệu |
Không / C / M / P |
Null = mặc định; C = gốm; M = kim loại; P = nhựa |
Lưu ý: Chiều dài bím tóc và định dạng thẻ cố định có thể được tùy chỉnh. Cấu trúc, kích thước, thông số quang học và yêu cầu công nghệ xử lý của sản phẩm có thể được thiết kế theo yêu cầu của khách hàng.
Đáp: Sự khác biệt chính là ở thiết kế gói và tích hợp hệ thống. Máy dò đuôi lợn đồng trục tích hợp điốt quang PIN InGaAs trong gói đồng trục kín có đuôi lợn bằng sợi, cung cấp kết nối sợi trực tiếp và hiệu suất tần số cao cho các ứng dụng như máy thu CATV và thiết bị kiểm tra quang học. Điốt quang TO5/TO46 sử dụng các gói hộp kim loại có cửa sổ quang học và yêu cầu khớp nối quang bên ngoài, khiến chúng phù hợp hơn cho việc phát hiện không gian trống và đo công suất quang.
Trả lời: Phiên bản đuôi lợn có sợi quang được gắn cố định để kết nối quang trực tiếp, trong khi phiên bản ổ cắm cung cấp giao diện sợi có thể tháo rời để kết nối và thay thế thuận tiện. Sự lựa chọn phụ thuộc chủ yếu vào yêu cầu tích hợp hệ thống: các gói dạng đuôi lợn phù hợp cho việc lắp đặt OEM cố định, trong khi các gói ổ cắm thuận tiện cho thiết bị thử nghiệm và phòng thí nghiệm.
Đáp: Đường kính vùng hoạt động phải được chọn dựa trên kích thước chùm tia quang học, sơ đồ ghép nối và băng thông phát hiện mục tiêu của bạn. Đường kính vùng hoạt động nhỏ hơn mang lại điện dung tiếp giáp thấp hơn và phản hồi tốc độ cao hơn, trong khi chip vùng hoạt động lớn hơn mang lại hiệu suất thu quang cao hơn và dung sai căn chỉnh thoải mái hơn. Đối với các hệ thống ghép sợi quang, các tùy chọn kích thước trung bình như 70 um có thể đạt được sự cân bằng tốt giữa băng thông và vĩ độ căn chỉnh.
· Điốt quang PIN InGaAs vùng hoạt động 1mm
· Điốt quang PIN InGaAs 5mm TO5
· Điốt quang silicon TO46
· Bộ khuếch đại sợi quang pha tạp Erbium băng tần C
· Tuân theo các quy trình bảo vệ ESD thích hợp khi xử lý điốt quang, vì điốt quang InGaAs PIN là thiết bị nhạy cảm với ESD.
· Tránh chạm vào mặt đầu sợi quang hoặc đầu nối quang bằng ngón tay trần.
· Không vượt quá xếp hạng tối đa tuyệt đối được chỉ định trong biểu dữ liệu.
· Tránh uốn cong hoặc căng cơ học quá mức trên bím tóc dạng sợi.
