Điốt quang PIN InGaAs 1mm TO46

Tổng quan về sản phẩm-1mm InGaAs PIN Photodiode TO46

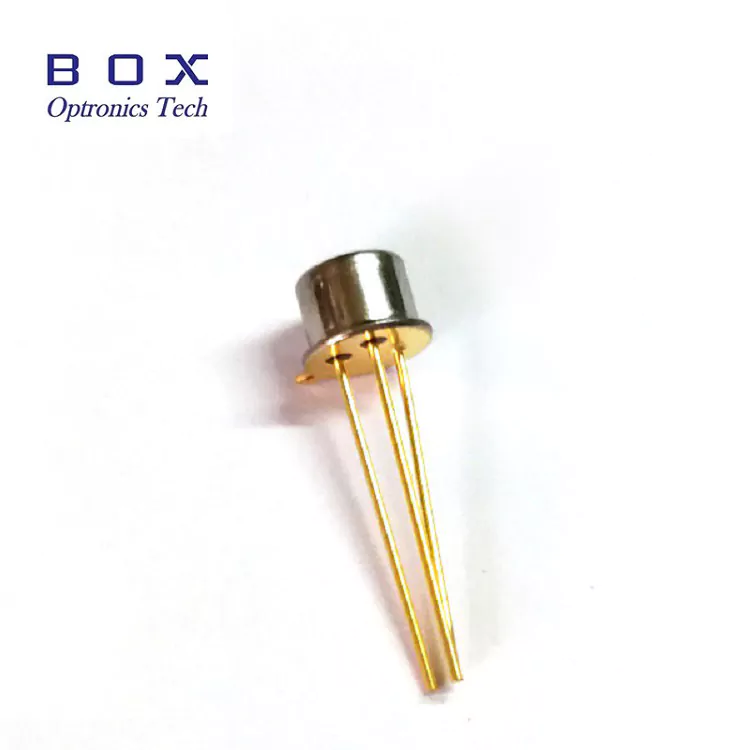

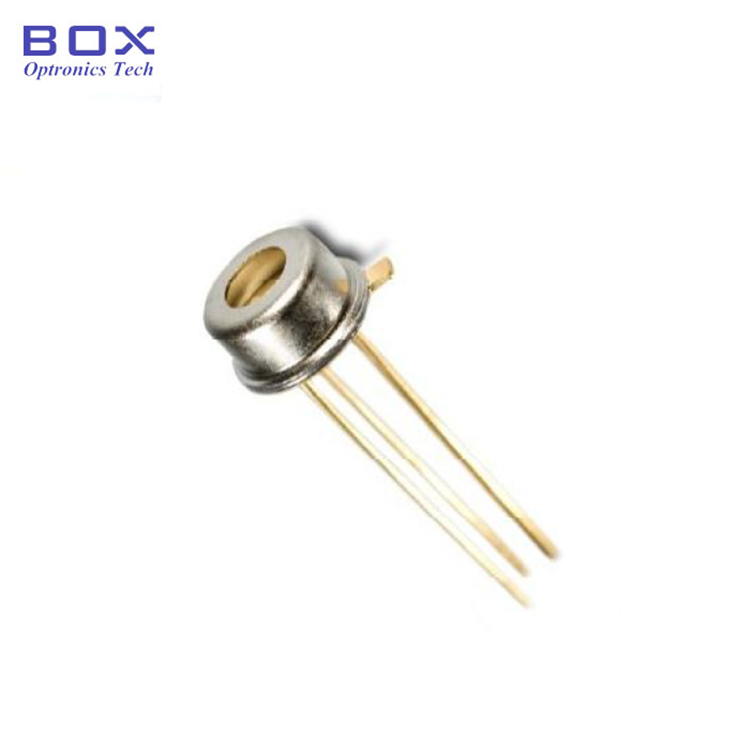

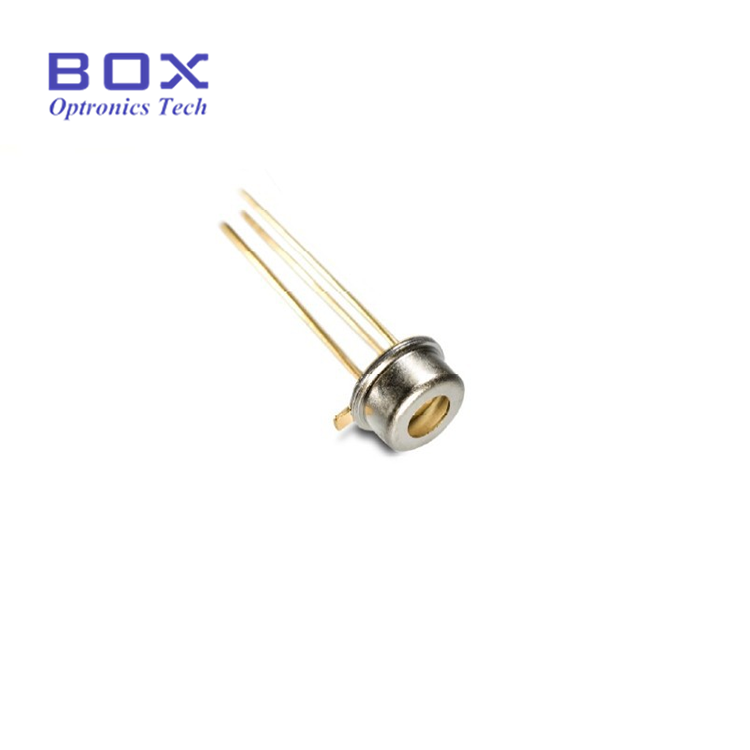

Điốt quang InGaAs PIN 1mm (Model BPD-1STO46B-FW) của Box Optronics là bộ tách sóng quang InGaAs hiệu suất cao được thiết kế cho các ứng dụng phát hiện cận hồng ngoại (NIR). Với cấu trúc diode PIN, nó chuyển đổi năng lượng quang tới trong phạm vi bước sóng 900–1650nm thành dòng quang tỷ lệ có độ tuyến tính và độ nhạy cao. Có vùng hoạt động có đường kính 1mm. Được đóng gói trong hộp kim loại TO46 kín có cửa sổ quang phẳng, photodiode có độ bền cơ học cao, đảm bảo hiệu suất ổn định trong các điều kiện công nghiệp và phòng thí nghiệm đòi hỏi khắt khe. Những thuộc tính này làm cho nó trở thành sự lựa chọn tuyệt vời để giám sát công suất quang, đo kiểm tra sợi quang, phát hiện laser và quang phổ NIR.

Các tính năng chính-1mm InGaAs PIN Photodiode TO46

• Đường kính vùng hoạt động: 1mm để thu ánh sáng hiệu quả

• Phạm vi phản hồi quang phổ rộng: 900nm đến 1650nm

• Độ phản hồi cao: 0,9A/W điển hình ở 1310nm, 0,95A/W ở 1550nm

• Dòng tối cực thấp, điện dung tiếp giáp thấp

• Độ tin cậy cao và ổn định lâu dài

• Gói kim loại cửa sổ phẳng TO46 kín

• Cấu hình TO-CAN tiêu chuẩn để dễ dàng lắp đặt

Các ứng dụng điển hình-1mm InGaAs PIN Photodiode TO46

• Đồng hồ đo công suất quang và mô-đun giám sát công suất quang

• Thiết bị đo và kiểm tra sợi quang

• Phát hiện tín hiệu quang học và giám sát nguồn điện trong hệ thống viễn thông

• Dụng cụ phân tích và quang phổ cận hồng ngoại (NIR)

• Hệ thống giám sát và kiểm soát năng lượng laser

• Hiệu chỉnh và mô tả đặc tính bộ suy giảm quang học

• Nghiên cứu và phát triển trong phòng thí nghiệm quang tử học

• Tích hợp mô-đun quang học và phát triển hệ thống con quang tử

Thông số kỹ thuật-1mm InGaAs PIN Photodiode TO46

Xếp hạng tối đa tuyệt đối (TC = 25°C)

Đặc tính quang điện (TC = 25°C)

Chi tiết sản phẩm-1mm InGaAs PIN Photodiode TO46

Photodiode PIN InGaAs là gì?

Photodiode InGaAs PIN là một máy dò bán dẫn có độ nhạy cao được thiết kế để phát hiện quang học cận hồng ngoại (NIR). Dựa trên cấu trúc bán dẫn P-I-N, nó chuyển đổi các photon tới thành dòng quang với độ tuyến tính và độ ổn định tuyệt vời.

Hoạt động từ 900nm đến 1700nm, điốt quang InGaAs mang lại độ phản hồi cao trên các dải truyền thông quang học và vùng SWIR, khiến chúng phù hợp cho các ứng dụng kiểm tra sợi quang, giám sát công suất quang, quang phổ và cảm biến.

Vùng hoạt động 1mm mang lại khả năng thu thập ánh sáng nâng cao và cải thiện khả năng ghép nối, mang lại sự cân bằng tuyệt vời giữa độ nhạy, tính linh hoạt căn chỉnh và tốc độ phát hiện.

Điểm nổi bật về hiệu suất-1mm InGaAs PIN Photodiode TO46

• Độ phản hồi cao và hiệu quả lượng tử

• Dòng điện tối cực thấp

• Điện dung thấp và phản hồi nhanh

• Vùng phủ sóng rộng

• Gói TO46 kín

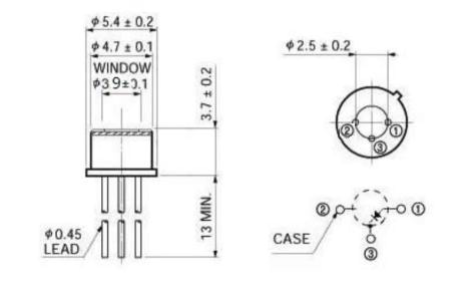

Kích thước gói hàng và Định nghĩa chân cắm-1mm InGaAs PIN Photodiode TO46

Loại gói: Hộp kim loại kín TO46, Cửa sổ phẳng (TO-CAN 3 chân)

Đường kính hộp:φ5,4 ± 0,2mm (bên ngoài), φ4,7 ± 0,1mm (bên trong)

Đường kính cửa sổ:φ3,9 ± 0,1mm

Cấu hình chân cắm (nhìn từ dưới): Chân 1 = Anode (phía P), Chân 2 = Vỏ (GND), Chân 3 = Cathode (phía N)

Thông tin đặt hàng

Danh pháp mẫu

BPD - X X ĐẾN XX - X - X

Ví dụ: BPD-1STO46B-FW

Bảng dữ liệu-1mm InGaAs PIN Photodiode TO46

Bảng dữ liệu

Thời gian dẫn

• Đơn vị tiêu chuẩn (mẫu có sẵn): 3~5 ngày làm việc

• Sản xuất tiêu chuẩn: 10~15 ngày làm việc

• Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

• Vận chuyển quốc tế: ~5 ngày làm việc (DHL/UPS/FedEx express)

• Dịch vụ cấp tốc: Có sẵn theo yêu cầu

Ghi chú vận hành và xử lý-1mm InGaAs PIN Photodiode TO46

• Điốt quang là thiết bị nhạy cảm với phóng tĩnh điện (ESD) — luôn sử dụng biện pháp bảo vệ ESD thích hợp

• Tránh chạm trực tiếp vào dây dẫn bằng ngón tay trần để tránh nhiễm bẩn và hư hỏng ESD

• Bảo quản các thiết bị không sử dụng trong bao bì an toàn ESD hoặc khay dẫn điện để tránh hư hỏng do phóng tĩnh điện
