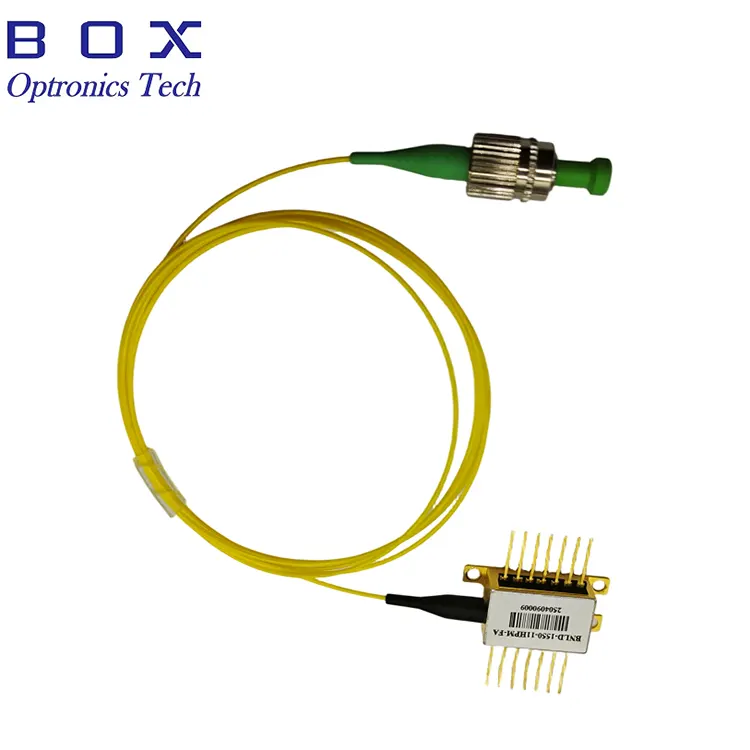

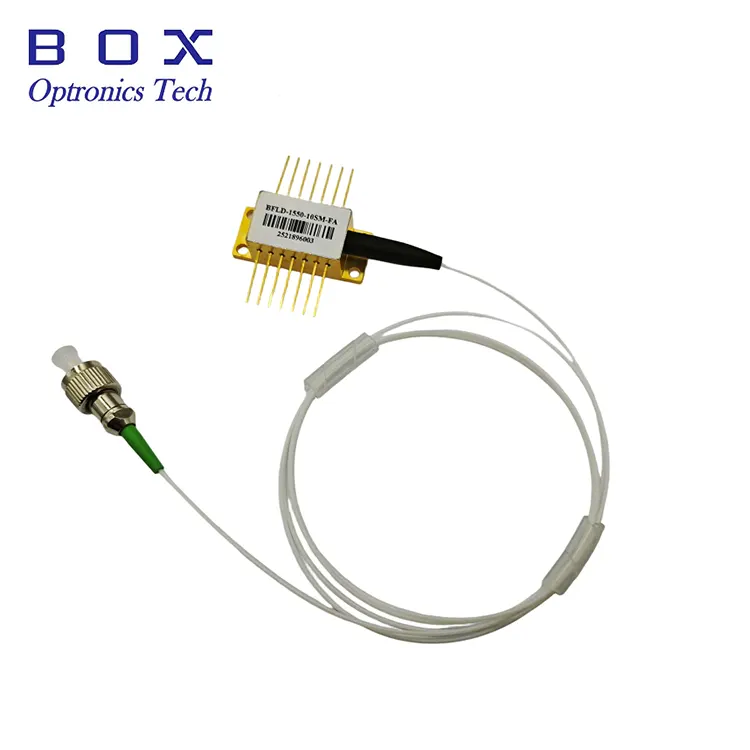

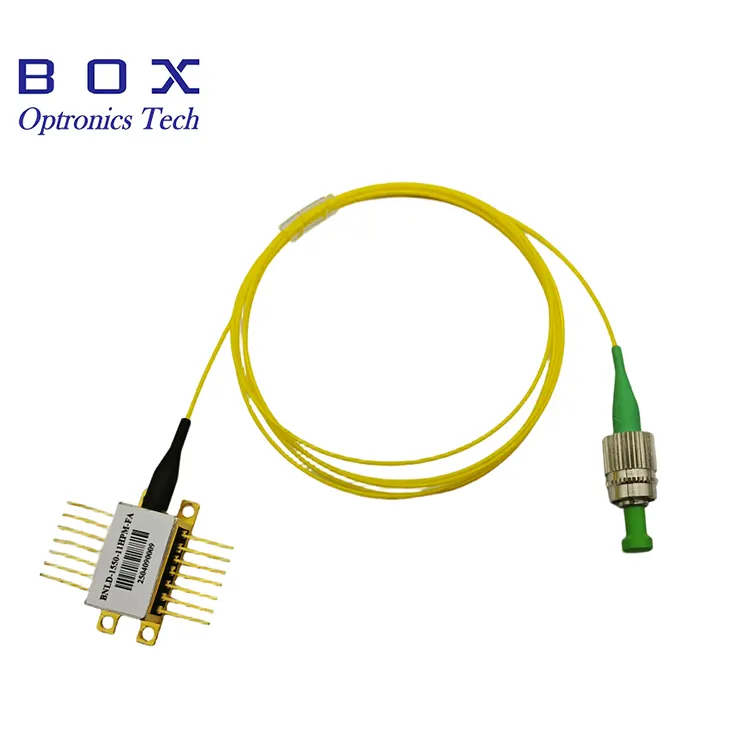

Laser ghép sợi quang DFB 1530nm 40mW

Tổng quan về sản phẩm-Laser ghép sợi quang DFB 1530nm 40mW

Laser ghép sợi quang DFB 1530nm 40mW (Model BFLD-1530-40SM-FA) là một diode laser phản hồi phân tán hiệu suất cao được thiết kế cho các ứng dụng yêu cầu đầu ra quang đơn chế độ ổn định, công suất cao. Cung cấp công suất đầu ra quang tối thiểu 40mW thông qua cáp quang đơn mode với đầu nối FC/APC, thiết bị này có bộ cách ly quang tích hợp để ngăn phản xạ ngược và đảm bảo hoạt động ổn định.

Nằm trong gói hình cánh bướm 14 chân có bộ làm mát nhiệt điện (TEC) và điện trở nhiệt tích hợp để ổn định bước sóng và công suất chính xác, tia laser này mang lại tỷ lệ triệt tiêu chế độ phụ tuyệt vời ( ≥35dB) và hiệu suất đáng tin cậy trong phạm vi nhiệt độ hoạt động. Sơ đồ chân tương thích OC-48 giúp đơn giản hóa việc tích hợp vào các thiết kế hệ thống hiện có.

Loại laser này rất phù hợp cho các hệ thống kiểm tra quang học, hệ thống quang học công suất cao, ứng dụng cảm biến sợi quang và thiết bị đo yêu cầu nguồn laser 1530nm công suất cao, ổn định.

Các tính năng chính-Laser ghép sợi DFB 1530nm 40mW

· Công suất đầu ra quang cao: tối thiểu 40mW, điển hình 50mW (đầu ra sợi SM)

· Bước sóng trung tâm: 1530nm (phạm vi: 1527–1533nm)

· Tỷ lệ triệt tiêu chế độ bên cao (SMSR): ≥35dB

· Bộ cách ly quang tích hợp để bảo vệ phản xạ ngược

· Bím tóc sợi đơn chế độ có đầu nối FC/APC

· Gói bướm 14 chân tích hợp TEC và nhiệt điện trở

· Tương thích sơ đồ chân OC-48 để tích hợp hệ thống dễ dàng

· Điốt quang giám sát tích hợp để giám sát nguồn điện

· Bước sóng chính xác và ổn định công suất thông qua điều khiển TEC

· Dòng ngưỡng thấp: điển hình là 20mA

· Gói bướm kín cho độ tin cậy lâu dài

Các ứng dụng điển hình-Laser ghép sợi quang DFB 1530nm 40mW

· Hệ thống đo lường và kiểm tra quang học

· Ứng dụng cảm biến sợi quang và cảm biến phân tán

· Laser hạt giống và nguồn tín hiệu khuếch đại quang học

· Hệ thống ghép kênh phân chia theo bước sóng (WDM)

· Thiết bị kiểm tra truyền thông quang học

· Dụng cụ thí nghiệm và nghiên cứu

· Kiểm tra và mô tả đặc tính thành phần quang tử

· Phân tích và đo phổ quang học

· Hệ thống laser công nghiệp và tích hợp OEM

Thông số sản phẩm-Laser ghép sợi DFB 1530nm 40mW

Xếp hạng tối đa tuyệt đối

Đặc tính quang điện (T = 25°C, IF = IOP)

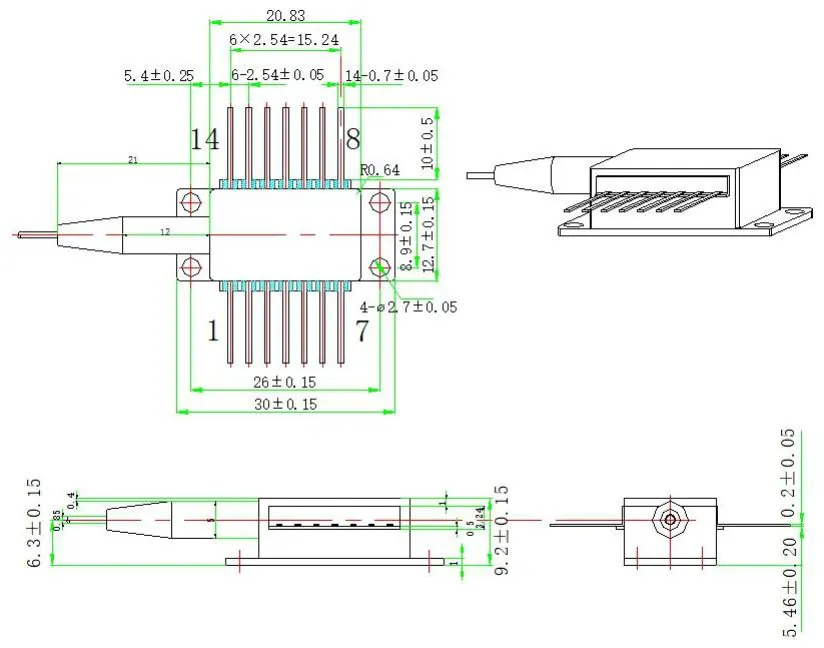

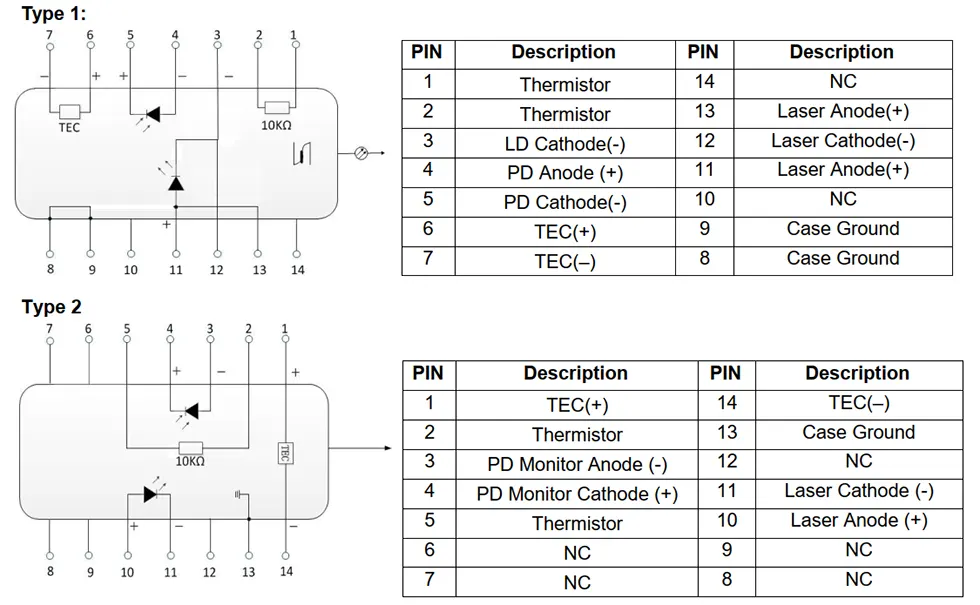

Định nghĩa gói và mã pin-1530nm 40mW Laser ghép sợi DFB

Thông tin đặt hàng-Laser ghép sợi quang DFB 1530nm 40mW

Các mẫu có sẵn

Lưu ý: Các bước sóng tùy chỉnh trong băng tần C, các mức công suất thay thế, độ dài sợi khác nhau và các tùy chọn đầu nối đều có sẵn theo yêu cầu. Liên hệ với nhóm bán hàng của chúng tôi để biết giá cấu hình tùy chỉnh và thời gian thực hiện.

Tại sao nên chọn Laser DFB của Box Optronics?

· Công nghệ chip laser DFB đã được chứng minh với thông số công suất và bước sóng nhất quán

· Kiểm tra chức năng 100% và sàng lọc thử nghiệm trước khi giao hàng

· Giá cả cạnh tranh với nguồn cung cấp trực tiếp từ nhà máy

· Số lượng đặt hàng linh hoạt — hỗ trợ cho cả nguyên mẫu R&D và sản xuất số lượng lớn

· Tùy chọn tùy chỉnh về bước sóng, công suất, chiều dài sợi quang, đầu nối và cấu hình chân cắm

· Nguồn cung ổn định lâu dài cho các chương trình sản xuất và tích hợp hệ thống

· Bao bì bướm kín có tích hợp TEC để vận hành đáng tin cậy

· Vận chuyển quốc tế qua DHL/UPS/FedEx với tính năng theo dõi đầy đủ

Câu hỏi thường gặp (FAQ)

Hỏi: Sự khác biệt giữa laser DFB và FP là gì?

Trả lời: Laze DFB (Phản hồi phân tán) kết hợp cấu trúc cách tử tích hợp cho phép vận hành ở chế độ dọc đơn (SLM) với băng thông đường truyền hẹp và tỷ lệ triệt tiêu chế độ bên cao (SMSR ≥35dB cho thiết bị này). Laser FP (Fabry-Perot) thường hoạt động với nhiều chế độ dọc và có đầu ra quang phổ rộng hơn.

Laser DFB được ưu tiên cho các ứng dụng yêu cầu kiểm soát bước sóng chính xác và độ ổn định cao, chẳng hạn như hệ thống WDM, cảm biến sợi quang và thiết bị đo chính xác, trong khi laser FP thường được sử dụng cho các ứng dụng nhạy cảm với chi phí trong đó việc kiểm soát bước sóng nghiêm ngặt ít quan trọng hơn.

Câu hỏi: Tại sao bộ cách ly tích hợp lại quan trọng?

Đáp: Sự phản xạ ngược từ các kết nối sợi quang, các thành phần quang học hoặc các đầu sợi quang có thể kết hợp trở lại diode laser, gây ra dao động công suất đầu ra, mất ổn định bước sóng và tăng nhiễu. Bộ cách ly quang tích hợp giúp giảm phản hồi quang, giúp duy trì công suất đầu ra ổn định, ổn định bước sóng và hiệu suất nhiễu thấp.

Hỏi: Vai trò của TEC và nhiệt điện trở là gì?

Trả lời: Bộ làm mát nhiệt điện (TEC) và nhiệt điện trở phối hợp với nhau để duy trì nhiệt độ chip laser thông qua việc kiểm soát nhiệt độ gói chính xác. Vì bước sóng laser và công suất đầu ra phụ thuộc vào nhiệt độ nên việc kiểm soát nhiệt độ chính xác đảm bảo hiệu suất ổn định trong các điều kiện môi trường khác nhau. Điện trở nhiệt 10kΩ (giá trị B 3950K) cung cấp phản hồi nhiệt độ cho bộ điều khiển TEC, bộ điều khiển này điều chỉnh dòng điện TEC để duy trì nhiệt độ cài đặt. Điều này rất cần thiết cho các ứng dụng yêu cầu bước sóng và công suất ổn định.

Câu hỏi: Khả năng tương thích với sơ đồ chân OC-48 có nghĩa là gì?

Trả lời: Sơ đồ chân tương thích OC-48 đề cập đến cách gán chân gói kiểu bướm thường được áp dụng trong các ứng dụng truyền thông quang học OC-48 (2,5Gbps SONET/SDH). Khả năng tương thích này giúp đơn giản hóa việc tích hợp vào các hệ thống sử dụng các giao diện cơ và điện tương tự. Hai tùy chọn sơ đồ chân (Loại 1 và Loại 2) có sẵn để phù hợp với các thiết kế hệ thống khác nhau.

Hỏi: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?

A: Moq là 1 cái. Chúng tôi hỗ trợ số lượng đặt hàng linh hoạt. Các mẫu tiêu chuẩn có thể được cung cấp với số lượng nhỏ cho hoạt động R&D và tạo mẫu cũng như số lượng lớn hơn cho sản xuất. Liên hệ với nhóm bán hàng của chúng tôi để biết giá cụ thể theo số lượng bạn yêu cầu.

Hỏi: Tôi có thể nhận được bước sóng hoặc mức công suất tùy chỉnh không?

Trả lời: Có, chúng tôi cung cấp các tùy chọn tùy chỉnh bao gồm các bước sóng tương thích với CWDM và các bước sóng tùy chỉnh khác trong phạm vi có sẵn, các mức công suất đầu ra thay thế, độ dài sợi tùy chỉnh, các loại đầu nối khác nhau (FC/APC, FC/UPC, LC, v.v.) và cấu hình chân cắm phù hợp. Hãy liên hệ với chúng tôi với các yêu cầu cụ thể của bạn và nhóm kỹ thuật của chúng tôi sẽ xem xét tính khả thi và đưa ra báo giá.

Hỏi: Cần có dòng điện nào để đạt được công suất 40mW?

Đáp: Dòng điện hoạt động thông thường ở 25°C là 200mA, tối đa là 300mA. Dòng ngưỡng thường là 20mA (tối thiểu 14mA, tối đa 50mA). Dòng điện hoạt động thực tế có thể khác nhau giữa các thiết bị riêng lẻ và tùy theo nhiệt độ. Chúng tôi khuyên bạn nên sử dụng trình điều khiển diode laser có chức năng giới hạn dòng điện và APC (Điều khiển nguồn tự động) thích hợp để hoạt động ổn định.

Q: Gói bướm có được niêm phong kín không?

Trả lời: Có, gói bướm 14 chân được bịt kín, bảo vệ chip laser, bộ cách ly và các bộ phận bên trong khỏi độ ẩm, bụi và các chất gây ô nhiễm môi trường. Điều này đảm bảo hoạt động lâu dài đáng tin cậy và rất quan trọng để duy trì hiệu suất ổn định trong suốt vòng đời sản phẩm.

Bảng dữ liệu và Bảng kiểm tra-Laser kết hợp sợi quang DFB 1530nm 40mW

bảng dữ liệu

tờ kiểm tra
