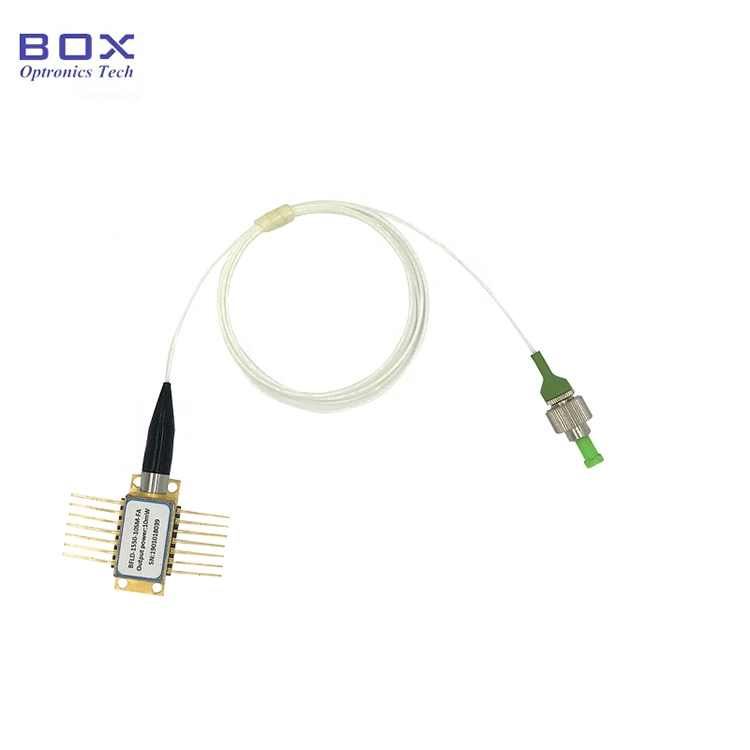

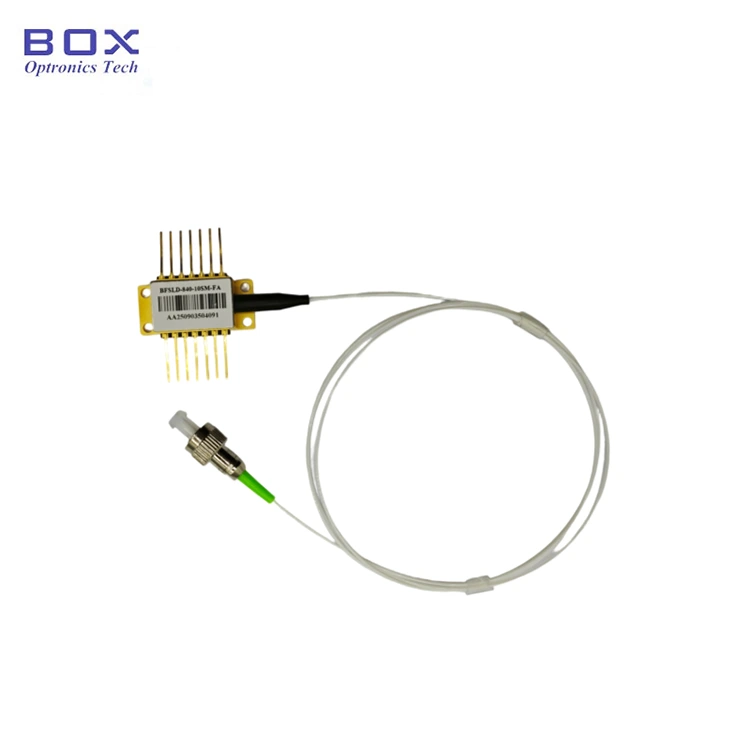

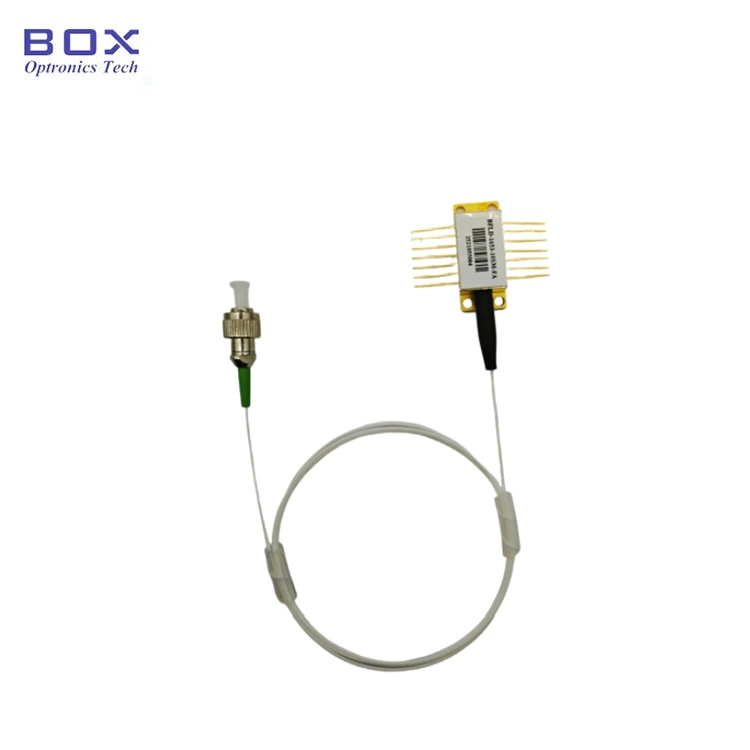

Điốt Laser DWDM DFB 10mW C+L Band

Box Optronics, một nhà sản xuất linh kiện quang điện tử chuyên nghiệp, cung cấp Điốt Laser DWDM DFB băng tần C+L 10mW, một loại laser phản hồi phân tán có độ chính xác cao có độ chính xác bước sóng ± 0,2nm cho các hệ thống DWDM, cảm biến sợi quang và các ứng dụng nguồn laser chính xác. Với dải bước sóng siêu rộng tùy chọn từ 1527,22nm (C63) đến 1610,92nm (L61) trên cả băng tần C và băng tần L, tia laser này cung cấp công suất đầu ra quang học CW 10mW. Được đặt trong gói bướm 14 chân tiêu chuẩn công nghiệp với bộ làm mát nhiệt điện tích hợp (TEC), nhiệt điện trở, điốt quang giám sát và bộ cách ly quang tích hợp.

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về sản phẩm-Điốt Laser DWDM DFB băng tần 10mW C+L

Đi-ốt Laser DWDM DFB băng tần 10mW C+L của Box Optronics là nguồn laser có bước sóng chính xác với các bước sóng băng tần C+L 1527,22~1610,92nm tùy chọn với độ chính xác bước sóng ±0,2nm và công suất đầu ra quang 10mW. Tích hợp TEC, điện trở nhiệt, điốt quang giám sát và bộ cách ly quang học trong gói bướm 14 chân tiêu chuẩn, cung cấp khả năng kiểm soát bước sóng ổn định, hoạt động ít tiếng ồn và tích hợp hệ thống OEM dễ dàng. Được thiết kế cho các hệ thống truyền thông DWDM, cảm biến sợi quang và thiết bị quang học chính xác.

Các tính năng chính-Điốt Laser DWDM DFB băng tần 10mW C+L

· Bước sóng băng tần C+L tùy chọn: 1527,22nm (C63) đến 1610,92nm (L61)

· Tỷ lệ triệt tiêu chế độ bên cao: tối thiểu ≥40dB, điển hình 50dB (CW)

· Tiếng ồn cường độ tương đối thấp (RIN): ≤ -145dB/Hz (20-1000 MHz)

· Bộ cách ly quang tích hợp: Cách ly ≥30dB

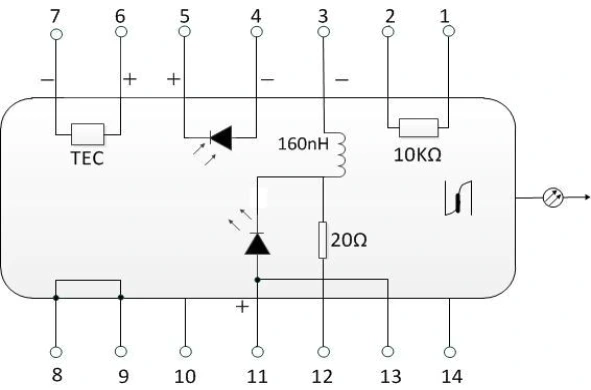

· Bộ làm mát nhiệt điện tích hợp (TEC) và nhiệt điện trở 10kΩ để ổn định bước sóng

· Tùy chọn sợi: Sợi duy trì phân cực SMF-28e hoặc PM1550

· Đầu nối sợi FC/APC tiêu chuẩn hoặc tùy chỉnh

· Giám sát điốt quang được tích hợp để giám sát công suất đầu ra

· Đạt tiêu chuẩn về độ tin cậy của Telcordia GR-468, tuân thủ RoHS

Các ứng dụng điển hình-Điốt Laser DWDM DFB băng tần 10mW C+L

· Hệ thống truyền dẫn ghép kênh phân chia bước sóng dày đặc (DWDM) trên băng tần C và băng tần L

· Mô-đun máy phát DWDM và thẻ bộ phát đáp cho mạng viễn thông

· Hệ thống cảm biến sợi quang để đo nhiệt độ, độ căng và độ rung

· Các nguồn tham chiếu bước sóng và phân tích phổ quang học

· Thiết bị kiểm tra và mô tả đặc tính thành phần quang học

· Nghiên cứu và phát triển trong phòng thí nghiệm quang tử học và truyền thông quang học

· Tích hợp OEM vào thiết bị truyền dẫn viễn thông và dụng cụ kiểm tra

Thông số sản phẩm-Điốt Laser DWDM DFB dải tần C+L 10mW

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Tình trạng	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Nhiệt độ bảo quản	Ts	-	-40	-	85	°C
Nhiệt độ trường hợp vận hành	Đứng đầu	-	-20	-	70	°C
Chuyển tiếp hiện tại	NẾU NHƯ	CW	-	-	200	ma
Điện áp ngược Laser	VLR	-	-	-	2	V
PD chuyển tiếp hiện tại	IFPD	-	-	-	5	ma
Điện áp ngược PD	VRPD	-	-	-	10	V
TEC hiện tại	ITEC	-	-	-1,5	+1,5	A
Điện áp TEC	VTEC	-	-	-3,5	+3,5	V

Đặc tính quang học (T = 25°C Nhiệt độ laser)

tham số	Biểu tượng	Điều kiện kiểm tra	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Bước sóng trung tâm	λc	TL=15~35°C, CW	Được hiển thị trong các kênh đã chọn			bước sóng
Công suất đầu ra quang cực đại	PO	-	10	-	-	mW
Băng thông quang phổ	LW	FWHM	-	3	5	MHz
Tỷ lệ triệt tiêu chế độ bên	SMSR	CW	40	50	-	dB
Cách ly quang học	-	-	30	-	-	dB
Tiếng ồn cường độ tương đối	RIN	20–1000 MHz	-	-	-145	dB/Hz
Độ lệch bước sóng (EOL)	Δλ	tuổi thọ 25 năm	-	-	±0,1	bước sóng
Hệ số nhiệt độ bước sóng	Δλ/ΔT	TEC 15°C đến 35°C	-	0.09	-	nm/°C
Hệ số dòng điện bước sóng	Δλ/ΔI	-	-	0.01	-	nm/mA

Đặc tính điện (T = 25°C Nhiệt độ laser)

tham số	Biểu tượng	Điều kiện kiểm tra	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Ngưỡng hiện tại	thứ đó	-	-	10	35	ma
Độ dốc hiệu quả	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Hoạt động hiện tại	Iop	PO=10mW, CW	-	100	150	ma
TEC Cài đặt nhiệt độ	Ts	-	15	-	35	°C
Điện áp chuyển tiếp laser	VF	PO=10mW, CW	-	1.2	3.0	V
Giám sát dòng điện PD	IMPD	PO=10mW, CW	10	-	2500	μA
Theo dõi dòng điện tối	NHẬN DẠNG	IF=0mA, VRPD=5V	-	-	0.1	μA
Điện trở nhiệt hiện tại	ITC	-	10	-	100	μA
Điện trở nhiệt	RTH	TL=25°C	9.5	10	10.5	kΩ
Nhiệt điện trở không đổi	B	-	3800	-	4100	K
TEC hiện tại	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Điện áp TEC	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Công suất TEC	ΔT	Tc=70°C	-	-	50	°C

Các kênh đã chọn: Danh sách Số bộ phận và Bước sóng Trung tâm Laser như bên dưới

Kênh	Mã sản phẩm	Tối thiểu. Bước sóng (nm)	Đánh máy. Bước sóng (nm)	Tối đa. Bước sóng (nm)	Đơn vị
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	bước sóng
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	bước sóng
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	bước sóng
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	bước sóng
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	bước sóng
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	bước sóng
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	bước sóng
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	bước sóng
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	bước sóng
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	bước sóng
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	bước sóng
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	bước sóng
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	bước sóng
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	bước sóng
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	bước sóng
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	bước sóng
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	bước sóng
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	bước sóng
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	bước sóng
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	bước sóng
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	bước sóng
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	bước sóng
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	bước sóng
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	bước sóng
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	bước sóng
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	bước sóng
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	bước sóng
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	bước sóng
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	bước sóng
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	bước sóng
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	bước sóng
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	bước sóng
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	bước sóng
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	bước sóng
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	bước sóng
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	bước sóng
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	bước sóng
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	bước sóng
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	bước sóng
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	bước sóng
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	bước sóng
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	bước sóng
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	bước sóng
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	bước sóng
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	bước sóng
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	bước sóng
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	bước sóng
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	bước sóng
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	bước sóng
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	bước sóng
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	bước sóng
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	bước sóng
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	bước sóng
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	bước sóng
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	bước sóng
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	bước sóng
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	bước sóng
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	bước sóng
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	bước sóng
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	bước sóng
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	bước sóng
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	bước sóng
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	bước sóng
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	bước sóng
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	bước sóng
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	bước sóng
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	bước sóng
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	bước sóng
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	bước sóng
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	bước sóng
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	bước sóng
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	bước sóng
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	bước sóng
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	bước sóng
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	bước sóng
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	bước sóng
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	bước sóng
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	bước sóng
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	bước sóng
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	bước sóng
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	bước sóng
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	bước sóng
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	bước sóng
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	bước sóng
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	bước sóng
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	bước sóng
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	bước sóng
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	bước sóng
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	bước sóng
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	bước sóng
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	bước sóng
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	bước sóng
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	bước sóng
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	bước sóng
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	bước sóng
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	bước sóng
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	bước sóng
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	bước sóng
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	bước sóng
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	bước sóng
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	bước sóng
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	bước sóng
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	bước sóng
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	bước sóng
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	bước sóng
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	bước sóng
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	bước sóng
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	bước sóng
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	bước sóng
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	bước sóng
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	bước sóng
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	bước sóng
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	bước sóng
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	bước sóng
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	bước sóng
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	bước sóng
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	bước sóng
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	bước sóng
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	bước sóng
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	bước sóng
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	bước sóng
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	bước sóng
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	bước sóng
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	bước sóng
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	bước sóng
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	bước sóng
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	bước sóng
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	bước sóng
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	bước sóng
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	bước sóng
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	bước sóng
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	bước sóng
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	bước sóng
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	bước sóng
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	bước sóng
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	bước sóng
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	bước sóng
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	bước sóng
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	bước sóng
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	bước sóng
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	bước sóng
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	bước sóng
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	bước sóng
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	bước sóng
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	bước sóng
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	bước sóng
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	bước sóng
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	bước sóng
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	bước sóng
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	bước sóng
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	bước sóng
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	bước sóng
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	bước sóng
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	bước sóng
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	bước sóng
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	bước sóng
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	bước sóng
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	bước sóng
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	bước sóng
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	bước sóng
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	bước sóng
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	bước sóng
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	bước sóng
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	bước sóng
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	bước sóng
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	bước sóng
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	bước sóng
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	bước sóng
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	bước sóng
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	bước sóng
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	bước sóng
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	bước sóng
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	bước sóng
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	bước sóng
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	bước sóng
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	bước sóng
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	bước sóng
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	bước sóng
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	bước sóng
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	bước sóng
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	bước sóng
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	bước sóng
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	bước sóng
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	bước sóng
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	bước sóng
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	bước sóng
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	bước sóng
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	bước sóng
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	bước sóng
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	bước sóng
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	bước sóng
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	bước sóng
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	bước sóng
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	bước sóng
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	bước sóng
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	bước sóng
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	bước sóng
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	bước sóng
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	bước sóng
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	bước sóng
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	bước sóng
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	bước sóng
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	bước sóng
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	bước sóng
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	bước sóng

Định nghĩa gói và mã pin

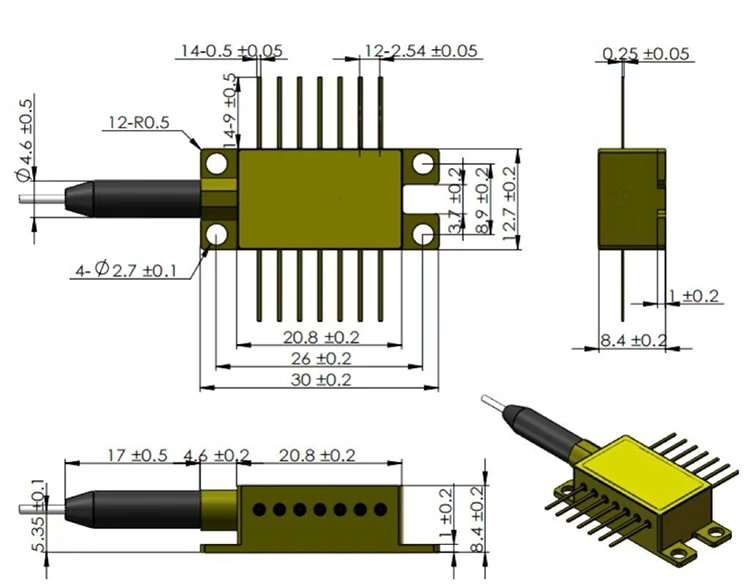

Loại gói: Gói bướm kín 14 chân

Các thành phần tích hợp: Bộ cách ly quang, bộ làm mát nhiệt điện (TEC), nhiệt điện trở, điốt quang màn hình

Chân ra loại 1

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	Điện trở nhiệt	14	NC (Không có kết nối)
2	Điện trở nhiệt	13	Cực dương laze (+)
3	Độ lệch DC của Laser (Cathode) (-)	12	Cực âm RF Laser (-)
4	Cực dương màn hình PD (-)	11	Cực dương laze (+)
5	Cực âm màn hình PD (+)	10	NC (Không có kết nối)
6	TEC (+)	9	Trường hợp mặt đất
7	TEC (-)	8	Trường hợp mặt đất

Pin-out loại 2

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	TEC (+)	14	TEC (-)
2	Điện trở nhiệt	13	Trường hợp mặt đất
3	Cực dương màn hình PD (-)	12	NC (Không có kết nối)
4	Cực âm màn hình PD (+)	11	Cực âm laze (-)
5	Điện trở nhiệt	10	Cực dương laze (+)
6	NC (Không có kết nối)	9	NC (Không có kết nối)
7	NC (Không có kết nối)	8	NC (Không có kết nối)

Thông tin đặt hàng-Điốt Laser DWDM DFB băng tần 10mW C+L

Danh pháp mẫu

BFLD - XXXX - XX - XX - XX (-X)

Ví dụ: BFLD-C34-10SM-FA

Cánh đồng	Mã số	Sự miêu tả
Loại laze	BFLD	Điốt Laser DFB bướm
Bước sóng	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 hoặc L00-L61 hoặc Q00-Q61
Công suất đầu ra	10	10mW
Loại sợi	SM / PM	SM = Chế độ đơn (SMF-28e); PM = Duy trì phân cực (PM1550)
Loại kết nối	FA / SA	FA = FC/APC; SA = SC/APC; Các đầu nối khác có sẵn
Sơ đồ chân	KHÔNG / 2	NULL = Loại 1 (mặc định); 2 = Bơm loại 2

Câu hỏi thường gặp (FAQ)

Câu hỏi: Sự khác biệt giữa cấu hình sơ đồ chân Loại 1 và Loại 2 là gì?

Đáp: Loại 1 tuân theo cấu hình chân bướm viễn thông tiêu chuẩn, thường được sử dụng cho các bộ phát DWDM và các ứng dụng truyền thông quang tốc độ cao. Nó cung cấp các kết nối chuyên dụng cho độ lệch laser, điều chế RF, TEC, nhiệt điện trở và giám sát tín hiệu điốt quang để đảm bảo khả năng tương thích với các mạch điều khiển laser viễn thông.

Loại 2 được tối ưu hóa cho các ứng dụng bơm laser, với giao diện điện đơn giản hóa và cách sắp xếp TEC khác để vận hành máy bơm công suất cao và quản lý nhiệt.

Cả hai cấu hình đều sử dụng gói cơ khí bướm 14 chân giống nhau nhưng cách bố trí các chân điện của chúng khác nhau. Chúng tương thích về mặt cơ học nhưng yêu cầu bố cục PCB và thiết kế trình điều khiển khác nhau.

Câu hỏi: Tại sao bộ cách ly quang tích hợp lại quan trọng đối với DWDM và các ứng dụng cảm biến?

Trả lời: Trong các hệ thống cảm biến sợi quang và truyền dẫn DWDM, phản xạ quang học từ các đầu nối, giao diện sợi quang và các thành phần quang học có thể kết hợp trở lại khoang laser. Phản hồi quang học này có thể dẫn đến mất ổn định chế độ, dao động bước sóng, tăng nhiễu và làm giảm hiệu suất hệ thống.

Bộ cách ly quang tích hợp có khả năng cách ly ≥30 dB giúp ngăn chặn các phản xạ ngược này, cải thiện độ ổn định bước sóng, giảm nhiễu do phản hồi gây ra và đảm bảo hoạt động đáng tin cậy trong các ứng dụng như phát hiện mạch lạc, cảm biến sợi quang và truyền dẫn quang có độ ồn thấp.

Câu hỏi: Tôi có thể có bước sóng tùy chỉnh ngoài danh sách băng tần C+L tiêu chuẩn không?

Đ: Vâng. Chúng tôi hỗ trợ các bước sóng tùy chỉnh dựa trên yêu cầu ứng dụng cụ thể. Đối với các sản phẩm laser DWDM, các bước sóng tùy chỉnh có sẵn trong phạm vi bước sóng đủ tiêu chuẩn của chúng tôi (ví dụ: 1527–1611 nm, tùy thuộc vào tình trạng sẵn có của chip).

Các dải bước sóng khác, bao gồm dải O (1260–1360 nm) và dải S (1460–1530 nm), cũng có thể được xem xét cho các ứng dụng cụ thể.

Tính khả thi của bước sóng tùy chỉnh phụ thuộc vào tính sẵn có của chip laser, thiết kế cách tử và lịch trình sản xuất. Vui lòng liên hệ với chúng tôi với bước sóng mục tiêu và chi tiết ứng dụng của bạn để đánh giá.

Sản phẩm liên quan

· Laze tương tự hình bướm DWDM 14PIN cho CATV -ITU-T Lưới CH18-64 1526,44~1563,05nm, truyền dẫn RF qua sợi quang có độ tuyến tính cao

· Laser kết hợp sợi quang LAN-WDM 10mW - 1266,5~1345,5nm tùy chọn, được thiết kế cho bộ thu phát quang 400G/800G

· Nguồn Laser DFB CWDM 1270-1650nm - dành cho truyền thông quang học và cảm biến sợi quang phân tán

· Laser kết hợp sợi quang 1550nm 1W - nguồn năng lượng cao để gieo hạt laser sợi quang, khuếch đại quang học và quang tử công nghiệp

· Laze băng thông hẹp 1550nm DFB 100KHz BTF - nguồn nhiễu pha thấp để giao tiếp mạch lạc, LiDAR và cảm biến chính xác

Bảng dữ liệu-Điốt Laser DWDM DFB dải C+L 10mW

Bảng dữ liệu

Đánh dấu trang này để dễ tham khảo sau này.

Thẻ nóng: Nhà sản xuất, nhà cung cấp, nhà máy điốt laser DWDM DFB 10mW C L Band Trung Quốc

Danh mục liên quan

Gửi yêu cầu

Thông tin liên lạc



Địa chỉ

Phòng 901, Tòa nhà A, Rongchao New Era Plaza, Số 3 Đường 1 Lan Khánh, Cộng đồng Luhu, Tiểu khu Guanhu, Quận Long Hoa, Thâm Quyến, 518110, Trung Quốc


điện thoại

+86-13322933691


E-mail

sales06@boxoptronics.com

Bạn đang tìm kiếm mức giá cạnh tranh cho các đơn đặt hàng số lượng lớn? Gửi yêu cầu tới Box Optronics về các thiết bị laser DFB, SLED và sợi PM hiệu suất cao. Nhận báo giá chuyên nghiệp trong vòng 24 giờ.
