Điốt Laser hình cánh bướm DFB 1064nm 30mW

Mục lục

1. Giới thiệu 1064nm Điốt Laser hình cánh bướm DFB 30mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Đây là Điốt Laser DFB 1064nm với 14 chân gói bướm tiêu chuẩn, bước sóng trung tâm 1064nm, dung sai bước sóng +/- 1nm và công suất đầu ra thông thường là 30mW. Tích hợp TEC, nhiệt điện trở, bộ cách ly và màn hình PD, với độ ổn định bước sóng tuyệt vời để hoạt động ổn định lâu dài. Nó chủ yếu được sử dụng trong truyền thông sợi quang và cảm biến. Dây nghiêm ngặt theo định nghĩa chân cắm, dưới sự kiểm soát của TEC và sự uốn cong sợi quá mức để đảm bảo hiệu suất và tuổi thọ.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Đa lượng tử Laser phản hồi phân bố giếng (MQW) (DFB);

● Nguồn điện đầu ra tăng lên đến 30mW;

● Sợi SM hoặc PM;

● 14 chân Gói BTF có nhiệt điện trở, TEC, bộ cách ly và màn hình PD.

Ứng dụng sản phẩm

● Sợi quang thông tin liên lạc;

● Dụng cụ quang học;

● Cảm biến sợi quang;

● Nguồn sáng.

sản phẩm Chi tiết

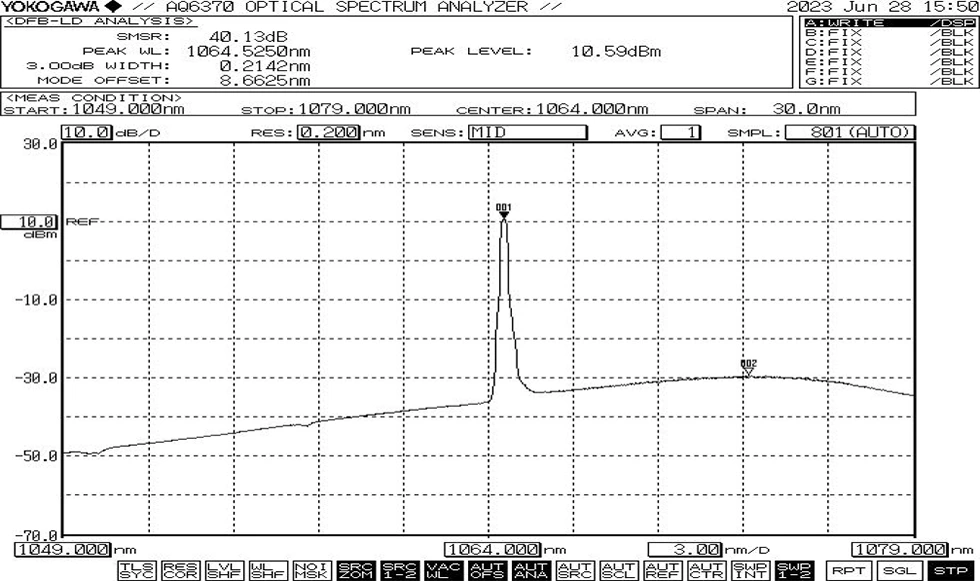

● Phổ điển hình: 1064nm, dung sai +/-1 WL

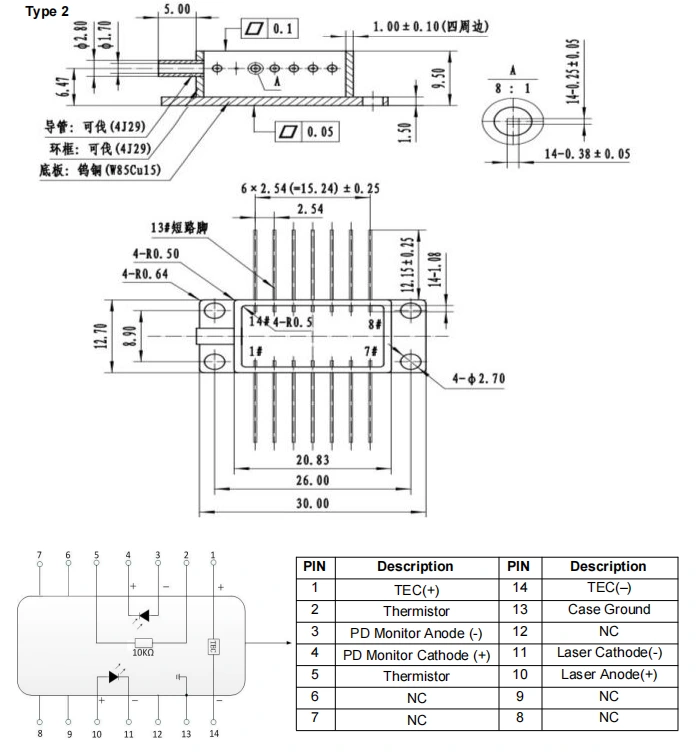

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1064nm 30mW DFB Điốt Laser hình con bướm

● Phụ kiện tiêu chuẩn

*Thiết bị độc lập; không có trình điều khiển tích hợp (tùy chọn trình điều khiển bên ngoài).

Đặt hàng thông tin

ví dụ: BFLD-1064-30SM-FA

(Thông tin đặt hàng: Diode Laser hình cánh bướm DFB 1064nm 30mW, với sợi SM, Đầu nối FC/APC, chốt bơm).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có điện và mỏ hàn phải được lắp đặt đúng cách. được nối đất.

● Trong quá trình bật nguồn, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có nguy cơ làm hỏng chip. Thay vào đó hãy cấp nguồn cho thiết bị ở mức hiện tại gần đến ngưỡng của chip, sau đó tăng dần dòng điện ở mức nhỏ tăng dần cho đến khi đạt mức mong muốn.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
