Laser DWDM DFB 1550,12nm

Tổng quan về sản phẩm-Laser DWDM DFB 1550.12nm

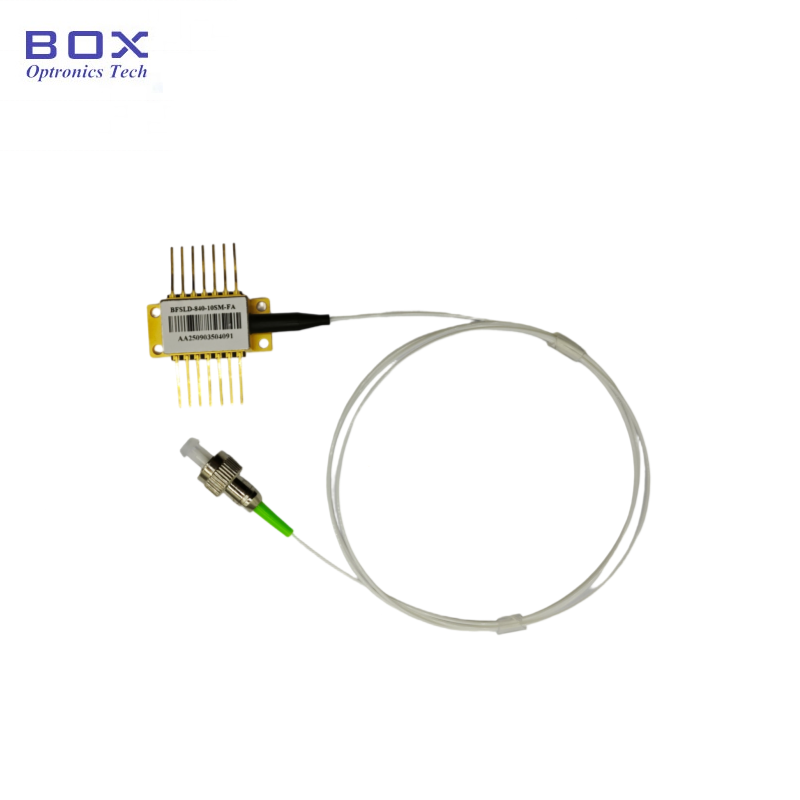

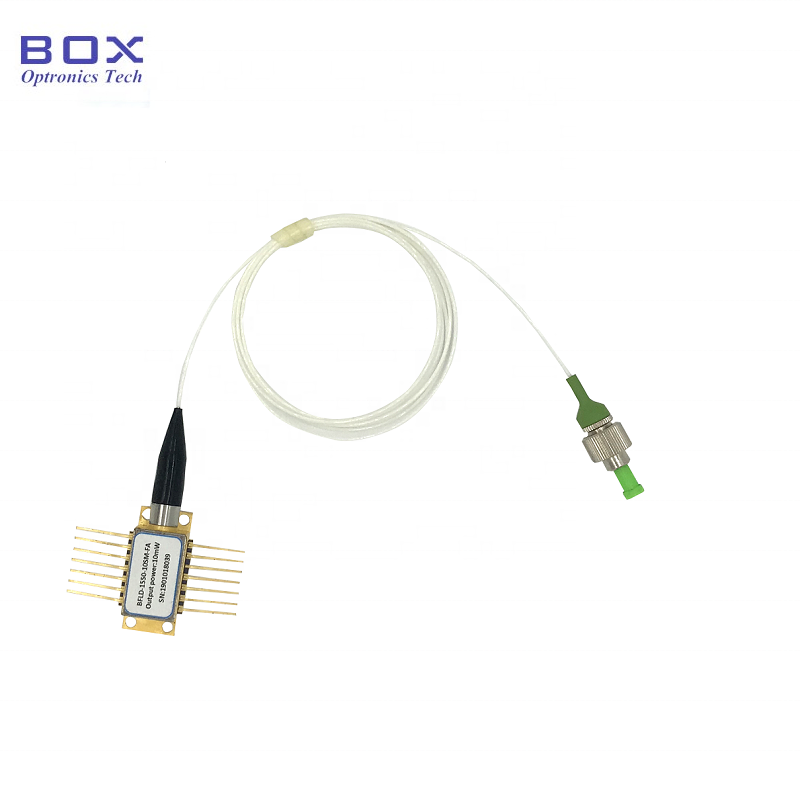

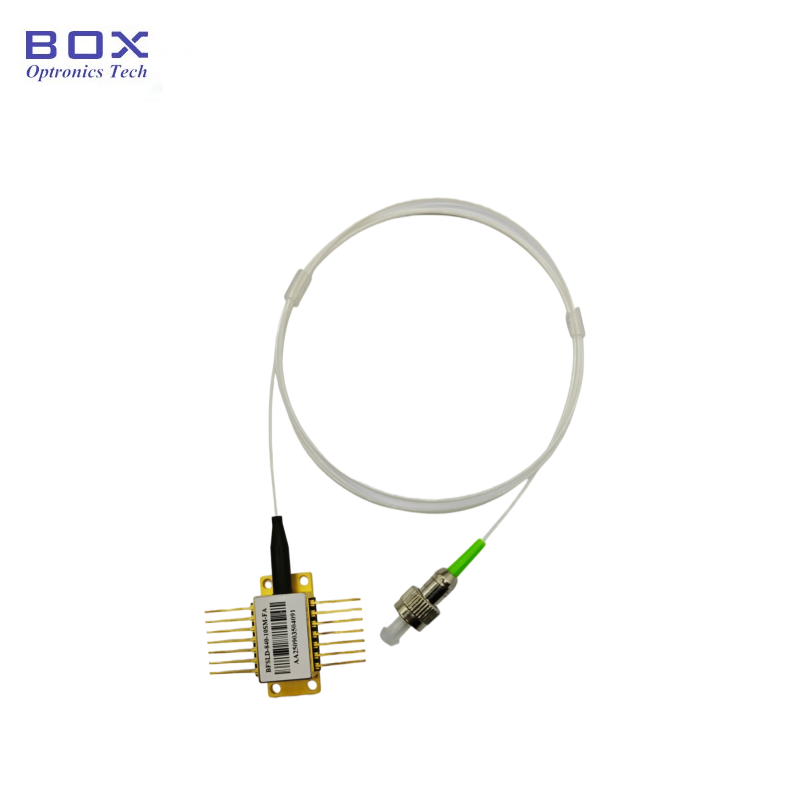

Laser DWDM DFB 1550,12nm (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) là một diode laser phản hồi phân tán đóng gói hình bướm 14 chân được thiết kế đặc biệt cho các ứng dụng truyền CATV tương tự và truyền thông quang DWDM. Hoạt động ở bước sóng lưới ITU tiêu chuẩn 1550,12nm, thiết bị này cung cấp công suất đầu ra quang 10mW hoặc 20mW thông qua sợi quang duy trì phân cực hoặc chế độ đơn với đầu nối FC/APC.

Được đặt trong một gói bướm 14 chân kín có bộ cách ly tích hợp, bộ làm mát nhiệt điện (TEC), nhiệt điện trở 10kΩ và điốt quang giám sát, tia laser cung cấp khả năng ổn định nhiệt độ và công suất trong toàn bộ phạm vi nhiệt độ hoạt động từ -40°C đến +85°C. Có sẵn hai cấu hình sơ đồ chân (Loại 1 và Loại 2) để tương thích với các thiết kế bo mạch hệ thống khác nhau.

Các tính năng chính-Laser DWDM DFB 1550.12nm

· Bước sóng lưới ITU tiêu chuẩn: 1550,12nm (Kênh 34), phạm vi CH18–CH64 đầy đủtùy chọn

· Công suất đầu ra quang cao: 10mW hoặc 20mW

· Thiết kế chip analog tiên tiến được tối ưu hóa cho truyền CATV

· Tỷ lệ triệt tiêu chế độ bên cao: SMSR ≥30dB

· Bộ cách ly quang tích hợp: Cách ly ≥30dB @25°C

· Tổn hao phản hồi quang học cao: ≥40dB

· Băng thông điều chế rộng: thông thường là 2,5GHz

· Gói bướm kín 14 chân tích hợp TEC và nhiệt điện trở

· Điốt quang giám sát tích hợp để giám sát nguồn điện

· Tùy chọn sợi: Sợi duy trì phân cực SMF-28e hoặc PMF-1550

· Đầu nối FC/APC tiêu chuẩn, đuôi lợn 1,0m (ống rời 900μm)

· Dải nhiệt độ hoạt động rộng: -40°C đến +85°C

· Hai cấu hình sơ đồ chân (Loại 1 / Loại 2) để linh hoạt trong thiết kế

Các ứng dụng điển hình-Laser DWDM DFB 1550.12nm

· Mạng phát sóng CATV và hệ thống truyền dẫn đầu cuối

· Mạng có tài nguyên cáp quang hạn chế (ghép kênh bước sóng)

· Trung tâm truyền hình cáp và thiết bị phân phối

· Mô-đun máy phát quang cho cáp quang RF tương tự

· Thiết bị đo và kiểm tra sợi quang

· Phân phối tín hiệu vệ tinh và RF qua cáp quang

· Nghiên cứu và phát triển trong phòng thí nghiệm truyền thông quang học

· Tích hợp OEM vào CATV và thiết bị viễn thông

Thông số sản phẩm-Laser DWDM DFB 1550.12nm

Xếp hạng tối đa tuyệt đối

Đặc tính quang điện (T = 25°C, IF = IOP)

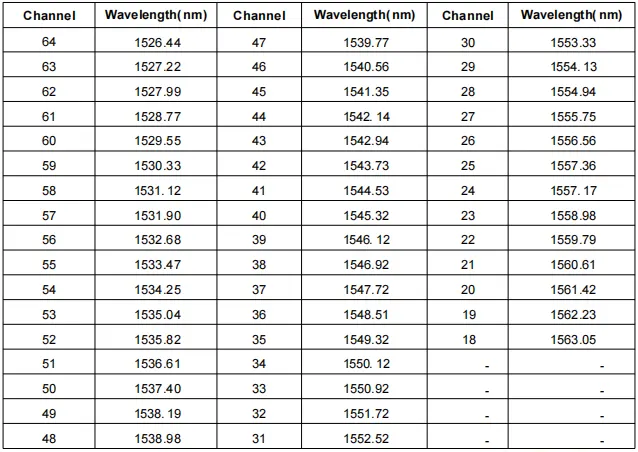

Tham chiếu bước sóng lưới ITU (Kênh được chọn)

Lưu ý: Các kênh lưới ITU đầy đủ CH18–CH64 (1526,44nm–1563,05nm) được cung cấp theo yêu cầu.

Thông số kỹ thuật sợi quang-Laser DWDM DFB 1550,12nm

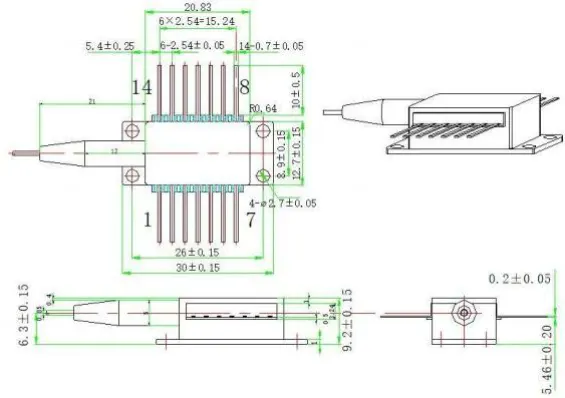

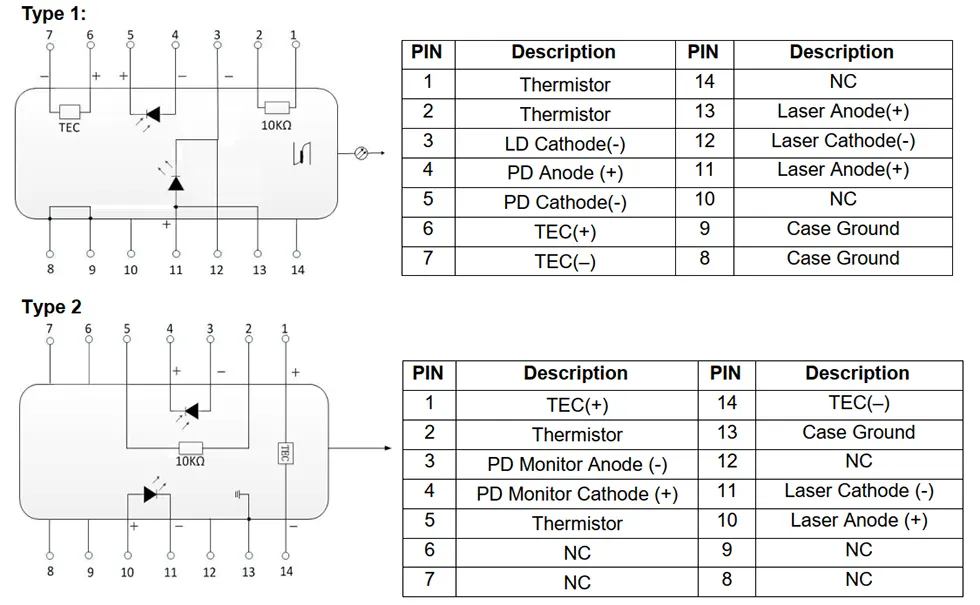

Định nghĩa gói và mã pin-Laser DWDM DFB 1550.12nm

Thông tin đặt hàng-Laser DWDM DFB 1550.12nm

Danh pháp mẫu

BFLD - XXXX - XX - XX - XX (-X)

Ví dụ: BFLD-CH34-10SM-FA

Tại sao chọn Laser Box Optronics DWDM DFB?

· Công nghệ chip laser DFB đã được chứng minh với thiết kế được tối ưu hóa tương tự cho các ứng dụng CATV

· Kiểm tra chức năng 100% và sàng lọc thử nghiệm trước khi giao hàng

· Hỗ trợ bước sóng lưới ITU đầy đủ (CH18–CH64) với dung sai bước sóng chặt chẽ

· Giá cả cạnh tranh với nguồn cung cấp trực tiếp từ nhà máy

· Số lượng đặt hàng linh hoạt — hỗ trợ cho cả nguyên mẫu R&D và sản xuất số lượng lớn

· Tùy chọn tùy chỉnh về bước sóng, công suất, loại sợi, đầu nối và cấu hình chân cắm

· Nguồn cung cấp ổn định lâu dài cho các chương trình sản xuất và triển khai mạng CATV

· Bao bì bướm kín có TEC tích hợp để vận hành đáng tin cậy ở nhiệt độ rộng

· Vận chuyển quốc tế qua DHL/UPS/FedEx với tính năng theo dõi đầy đủ

Câu hỏi thường gặp (FAQ)

Hỏi: Sự khác biệt giữa laser DWDM DFB này và laser DFB tiêu chuẩn là gì?

Trả lời: Laser DFB lưới ITU này kết hợp điều khiển bước sóng chính xác với hiệu suất được tối ưu hóa CATV tương tự. Nó có thiết kế chip laser được tối ưu hóa cho tỷ lệ sóng mang trên nhiễu (CNR) cao, hiệu suất biến dạng thấp (CSO/CTB) và đầu ra quang học ổn định.

So với laser DFB tiêu chuẩn được thiết kế chủ yếu cho truyền thông quang kỹ thuật số, laser CATV DFB được tối ưu hóa đặc biệt cho các ứng dụng điều chế analog trong đó độ tuyến tính và hiệu suất nhiễu là rất quan trọng.

Câu hỏi: Lưới ITU có những bước sóng nào?

Trả lời: Chúng tôi cung cấp các bước sóng lưới ITU-T từ CH18 (1563,05nm) đến CH64 (1526,44nm), bao gồm các kênh DWDM băng tần C thường được sử dụng. Bước sóng tùy chỉnh có sẵn theo yêu cầu hệ thống cụ thể.

Hỏi: Sự khác biệt giữa các tùy chọn sợi SMF và PMF là gì?

Trả lời: SMF-28e là sợi quang đơn mode tiêu chuẩn, phù hợp với hầu hết các ứng dụng CATV và truyền thông quang học nói chung trong đó độ phân cực không quan trọng. PMF-1550 là sợi duy trì phân cực, được thiết kế cho các hệ thống nhạy cảm với phân cực. Đối với sợi PM, trục chậm được căn chỉnh theo phím kết nối. Chọn dựa trên yêu cầu phân cực hệ thống của bạn.

Câu hỏi: Tại sao bộ cách ly tích hợp lại quan trọng đối với các ứng dụng CATV?

Trả lời: Phản hồi quang học do phản xạ sợi quang hoặc các thành phần quang học gây ra có thể gây ra nhiễu, mất ổn định bước sóng và suy giảm tín hiệu trong hệ thống truyền dẫn tương tự. Bộ cách ly quang tích hợp ngăn chặn phản hồi quang, đảm bảo công suất đầu ra ổn định, độ ồn thấp và hiệu suất truyền CATV đáng tin cậy.

Hỏi: Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?

A: Moq là 1 cái. Chúng tôi hỗ trợ số lượng đặt hàng linh hoạt. Các mô hình tiêu chuẩn có thể được cung cấp với số lượng nhỏ cho hoạt động R&D và tạo nguyên mẫu, cũng như với số lượng lớn hơn để triển khai và sản xuất mạng CATV. Liên hệ với nhóm bán hàng của chúng tôi để biết giá cụ thể theo số lượng bạn yêu cầu.

Câu hỏi: Tôi có thể nhận cấu hình bước sóng, nguồn hoặc đầu nối tùy chỉnh không?

Trả lời: Có, chúng tôi cung cấp các tùy chọn tùy chỉnh toàn diện bao gồm mọi bước sóng lưới ITU (CH18–CH64), mức công suất đầu ra tùy chỉnh trong khoảng 6–20mW, loại và độ dài sợi thay thế, các loại đầu nối khác nhau (FC/APC, SC/APC, LC, v.v.) và cấu hình chân cắm phù hợp (Loại 1 hoặc Loại 2). Hãy liên hệ với chúng tôi với các yêu cầu cụ thể của bạn và nhóm kỹ thuật của chúng tôi sẽ xem xét tính khả thi và đưa ra báo giá.

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Thời gian dẫn

· Đơn vị tiêu chuẩn (mẫu có sẵn): 3~5 ngày làm việc

· Sản xuất tiêu chuẩn: 2~3 tuần

· Đơn đặt hàng số lượng: Vui lòng liên hệ với chúng tôi để biết lịch trình sản xuất

· Đơn hàng tùy chỉnh: 3~4 tuần

· Vận chuyển quốc tế: ~5 ngày làm việc (DHL/UPS/FedEx Express)

Ghi chú hoạt động và xử lý

· Điốt laze là thiết bị nhạy cảm với hiện tượng phóng tĩnh điện (ESD) — luôn sử dụng biện pháp bảo vệ ESD thích hợp khi xử lý

· Tránh chạm vào mặt đầu sợi quang và các bộ phận quang học bằng ngón tay trần để tránh nhiễm bẩn

· Bảo quản các thiết bị không sử dụng trong bao bì an toàn ESD ở nhiệt độ bảo quản khuyến nghị (-40°C đến +85°C)

· Không vượt quá xếp hạng tối đa tuyệt đối được chỉ định trong biểu dữ liệu

· Luôn sử dụng trình điều khiển đi-ốt laser có chức năng bảo vệ giới hạn dòng điện và quá áp

· Bật tính năng ổn định nhiệt độ TEC trước khi áp dụng dòng truyền động laser để có hiệu suất và độ tin cậy tối ưu

· Tránh uốn đuôi sợi quá mức  để tránh làm hỏng sợi

· Làm sạch các đầu nối sợi bằng dụng cụ vệ sinh thích hợp trước khi ghép nối để tránh hư hỏng và mất đầu nối

· Việc vận hành tia laser trên dòng điện định mức hoặc phạm vi nhiệt độ bên ngoài có thể làm giảm tuổi thọ và gây hư hỏng vĩnh viễn
