Mô-đun điốt laser DFB 1030nm 50mW

Mục lục

1. Giới thiệu 1030nm Mô-đun điốt laser DFB 50mW

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

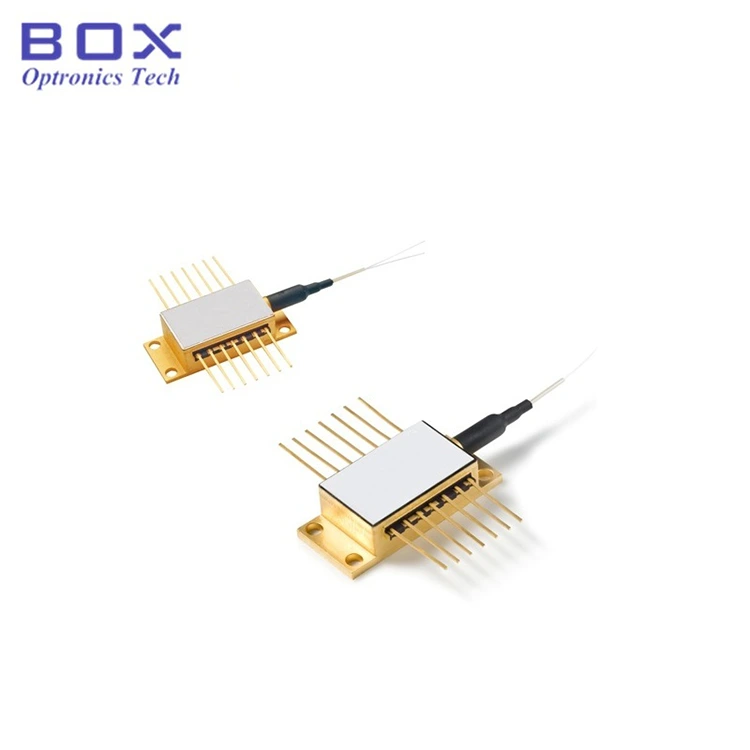

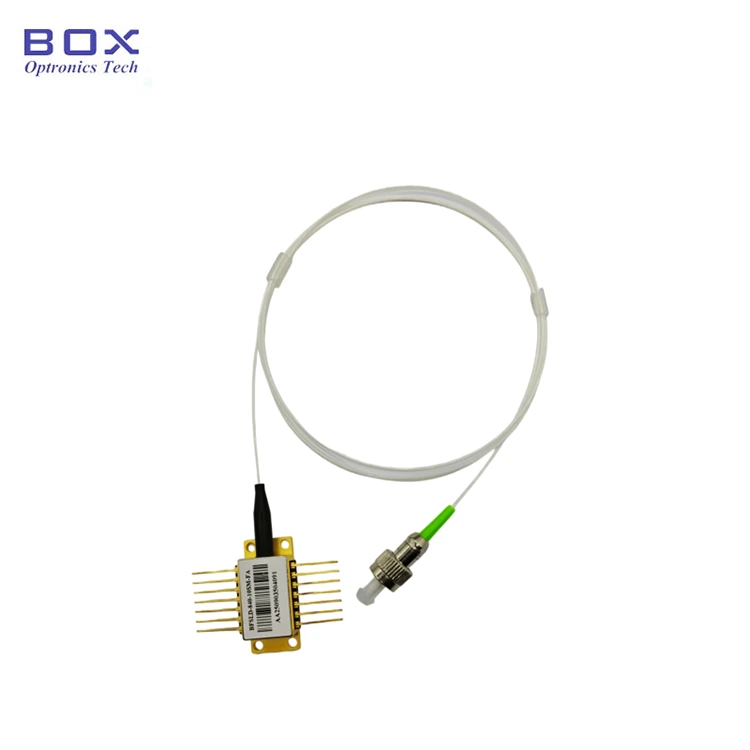

Mô-đun Đi-ốt Laser DFB 1030nm 50mW được làm kín được niêm phong trong gói bướm 14 chân. Nó hỗ trợ hoạt động CW hoặc xung, và tích hợp bộ làm mát TEC và nhiệt điện trở để có quang phổ ổn định. Thích hợp cho quang phổ, viễn thông, chiếu sáng và cảm biến. Trước khi bật nguồn, trước tiên hãy kích hoạt bộ làm mát TEC, sau đó cấp nguồn theo từng mức nhỏ để ngăn chip quá nóng hoặc trở nên quá tải.

Thông số sản phẩm

Tính năng sản phẩm

● Laser phản hồi phân tán;

● CW hoặc hoạt động xung;

● Tích hợp màn hình PD, bộ làm mát nhiệt điện và nhiệt điện trở;

● Đầu nối FC/APC tùy chọn.

Ứng dụng sản phẩm

● Quang phổ;

● Viễn thông;

● Chiếu sáng;

● Cảm biến.

sản phẩm Chi tiết

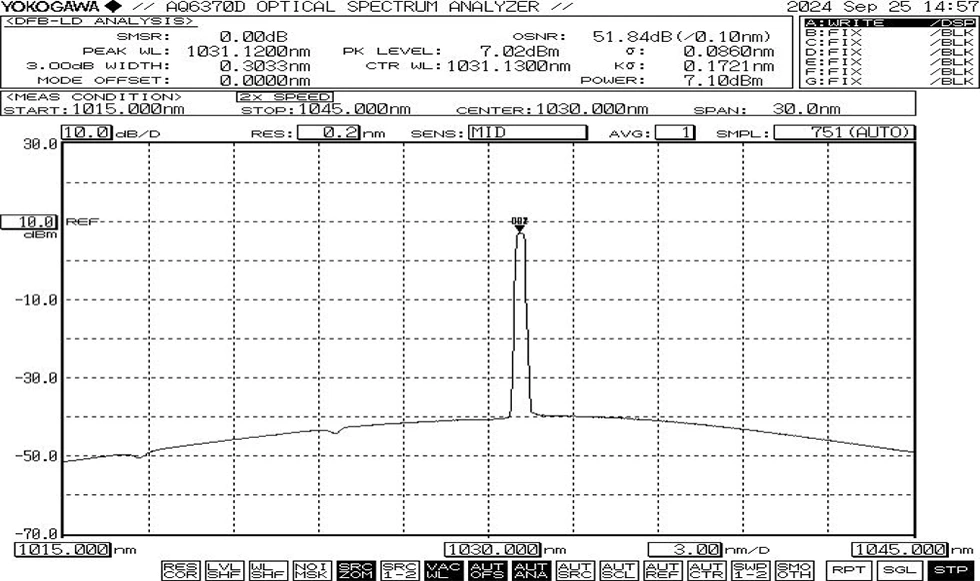

● Phổ điển hình: Dung sai WL 1030nm, +/- 2nm

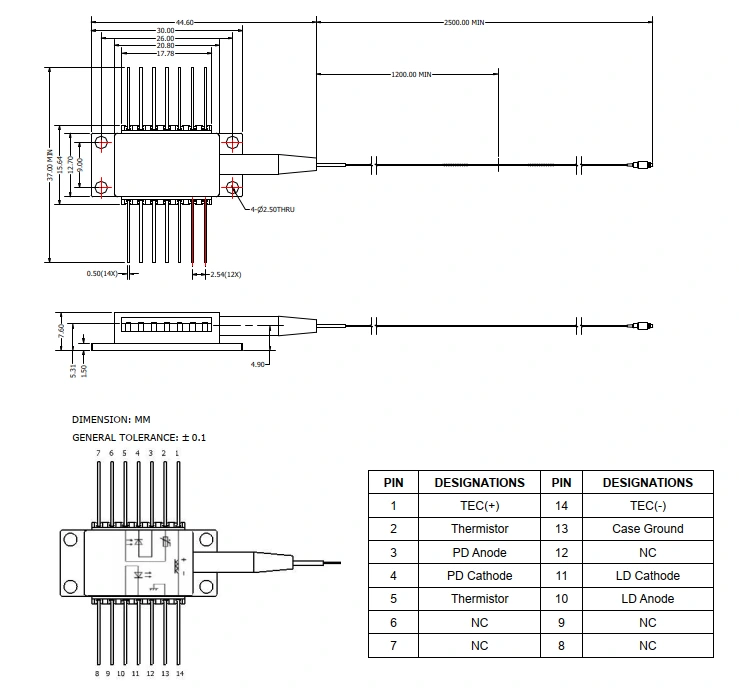

● Bản vẽ gói hàng & định nghĩa chân ra (Đơn vị: mm)

Câu hỏi thường gặp

(1) Có phải vậy không có thể điều chỉnh bước sóng bằng cách thay đổi nhiệt độ? cái gì là hệ số?

--Hệ số bước sóng/nhiệt độ 0,01nm/oC.

(2) Cái gì loại sợi?

--Corning HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.

(3) Cái gì phạm vi điều chỉnh công suất?

--10~100%.

(4) Bạn có cung cấp ống bảo vệ và đầu nối cho LD?

--Đúng. Ống rời 900um và FC/APC là tùy chọn.

Đặt hàng thông tin

ví dụ: BFLD-D1030-50SM-FA

(Thông tin đặt hàng: Module Laser Diode DFB 1030nm 50mW, bướm gói, với cáp quang SM, đầu nối FC/APC).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có điện và mỏ hàn phải được lắp đặt đúng cách. được nối đất.

● Khi sử dụng thiết bị, hãy tuân thủ nghiêm ngặt điện áp hoạt động và phạm vi hiện tại được chỉ định trong biểu dữ liệu. Các thông số chính—bao gồm Ith (Dòng ngưỡng), Iop max (Dòng hoạt động tối đa), Vop max (Tối đa Điện áp hoạt động) và λc (Bước sóng trung tâm)—nên được tham chiếu cụ thể trong báo cáo thử nghiệm được cung cấp tại thời điểm vận chuyển. Lưu ý: Vận hành vượt quá mức tối đa tuyệt đối có thể gây hư hỏng vĩnh viễn cho thiết bị.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
