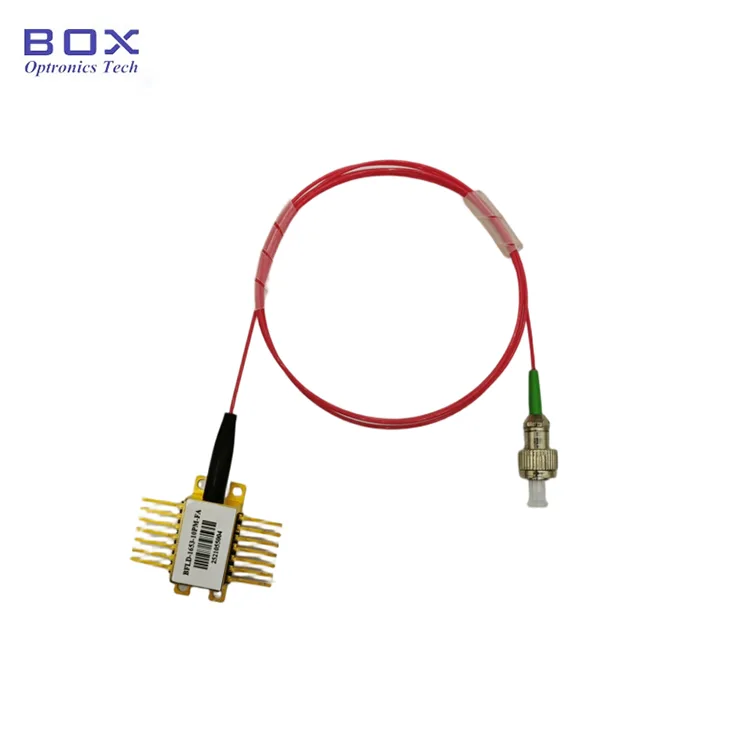

Laser DFB 1310nm 100mW

Box Optronics cung cấp Laser DFB 1310nm 100mW, nguồn laser kết hợp sợi quang cao cấp được thiết kế cho các ứng dụng thử nghiệm, cảm biến và truyền thông quang học đòi hỏi khắt khe. Thiết bị này có cấu trúc phản hồi phân tán giếng đa lượng tử (MQW) (DFB), mang lại độ ổn định bước sóng vượt trội, tỷ lệ triệt tiêu chế độ bên cao và công suất đầu ra sợi đơn chế độ lên tới 120mW.

Nằm trong gói bướm 14 chân tiêu chuẩn có bộ làm mát TEC, nhiệt điện trở, bộ cách ly quang và điốt quang giám sát tích hợp, tia laser này tương thích với các tiêu chuẩn sơ đồ chân OC-48. Cho dù dành cho các hệ thống thử nghiệm công suất cao, mạng cảm biến sợi quang hay hệ thống truyền thông thế hệ tiếp theo, Box Optronics đều mang lại hiệu suất đáng tin cậy được hỗ trợ bởi kiểm soát chất lượng nghiêm ngặt và hỗ trợ kỹ thuật toàn cầu.

Các tính năng chính-Laser DFB 1310nm 100mW

● Công suất đầu ra quang học cao: điển hình lên tới 120mW (sợi SM)

● Cấu trúc DFB giếng đa lượng tử (MQW) cho độ ổn định bước sóng vượt trội

● Tỷ lệ triệt tiêu chế độ bên cao (SMSR): >35dB thông thường

● Bộ cách ly quang tích hợp để bảo vệ phản xạ ngược

● Bộ làm mát và điện trở nhiệt TEC tích hợp để kiểm soát bước sóng chính xác

● Giám sát điốt quang để theo dõi năng lượng theo thời gian thực

● Tùy chọn sợi quang chế độ đơn (SM) hoặc duy trì phân cực (PM)

● Đầu nối sợi FC/APC tiêu chuẩn (có thể tùy chỉnh)

● Gói bướm 14 chân tiêu chuẩn ngành, tương thích với sơ đồ chân OC-48

Các ứng dụng điển hình-Laser DFB 1310nm 100mW

● Hệ thống đo lường và kiểm tra quang học công suất cao

● Bộ phát và thu phát truyền thông cáp quang

● Nguồn gốc của bộ khuếch đại quang học

● FMCW LiDAR

● Phòng thí nghiệm nghiên cứu và phát triển

● Giám sát và kiểm soát quy trình công nghiệp

Thông số kỹ thuật-Laser DFB 1310nm 100mW

Xếp hạng tối đa tuyệt đối

Đặc tính quang-điện (T=25°C, IF=IOP)

Chi tiết sản phẩm-Laser DFB 1310nm 100mW

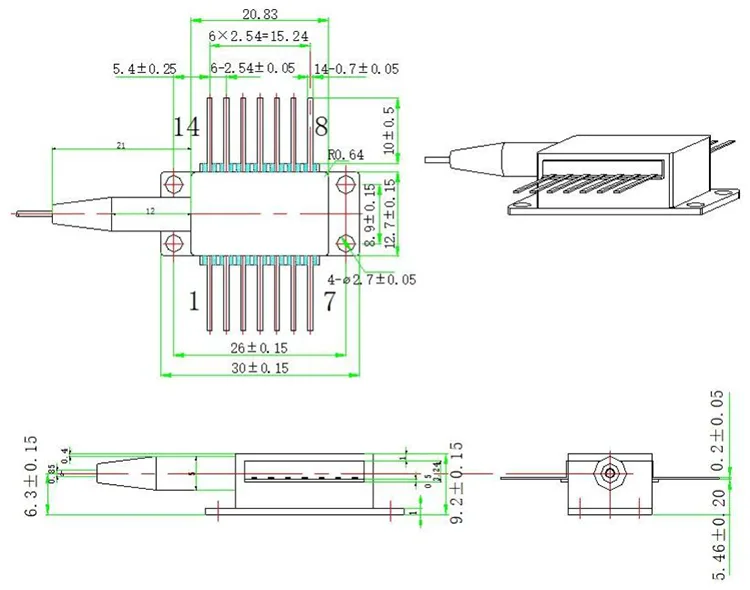

Kích thước gói

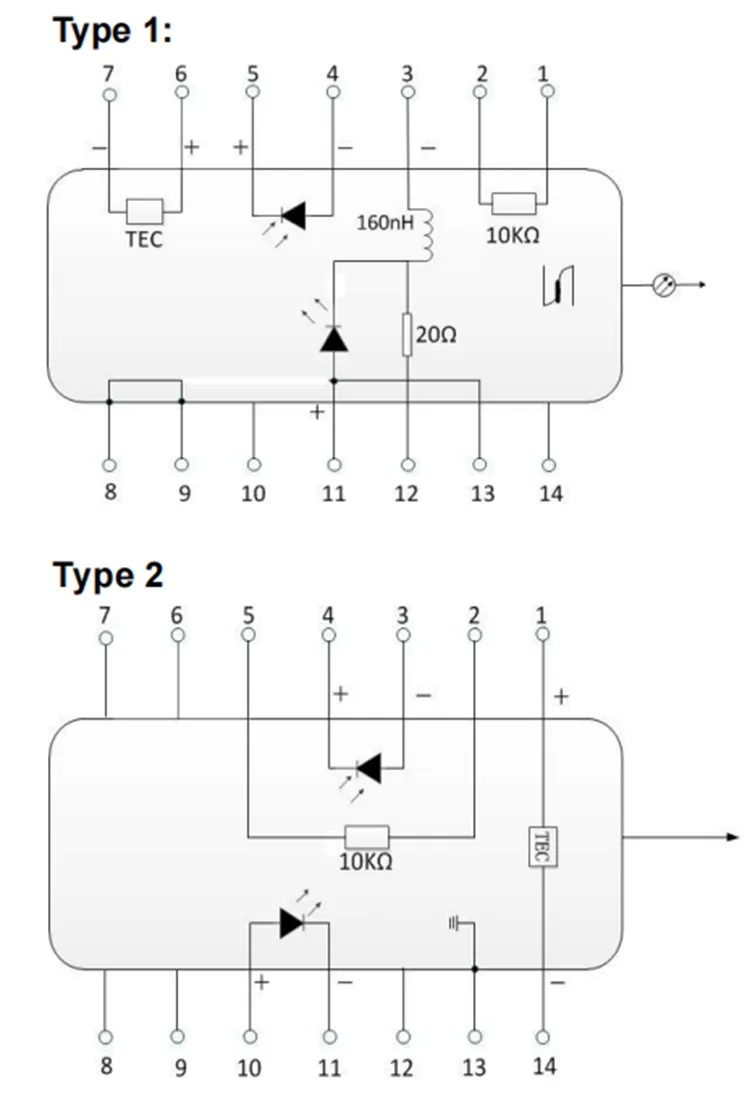

Định nghĩa sơ đồ chân (Loại 1)

Định nghĩa sơ đồ chân (Loại 2)

Tại sao chọn Box Optronics?

●  ✓ Hơn 10 năm kinh nghiệm sản xuất diode laser chuyên nghiệp

●  ✓ Kiểm soát chất lượng nghiêm ngặt với việc kiểm tra 100% trước khi giao hàng

●  ✓ Giá cả cạnh tranh với khả năng giao hàng số lượng lớn ổn định

●  ✓ Tùy chọn tùy chỉnh linh hoạt cho bước sóng, công suất, sợi quang và gói

●  ✓ Hỗ trợ kỹ thuật 7×24 giờ và phản hồi nhanh

●  ✓ Mẫu thử nghiệm có sẵn để đánh giá

●  ✓ Hệ thống quản lý chất lượng được chứng nhận ISO9001:2015

●  ✓ Vận chuyển toàn cầu với chuyển phát nhanh DHL, UPS, FedEx

Thông tin đặt hàng

Mã sản phẩm

BFLD - XXXX - XX - XX - X

Ví dụ:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly Laser Diode, sợi PM, đầu nối FC/APC, chân ra loại 2

Tùy chọn tùy chỉnh có sẵn

● Bước sóng trung tâm: 1270~1650nm (có sẵn bước sóng tùy chỉnh)

● Công suất đầu ra: 10mW, 20mW, khác

● Loại sợi: Sợi đơn mode, sợi duy trì phân cực

● Chiều dài sợi: 1m, 1,5m, 2m (độ dài tùy chỉnh)

● Loại đầu nối: FC/APC, FC/UPC, SC/APC, LC/APC, sợi trần

● Cấu hình sơ đồ chân: Loại 1, Loại 2

Đối với các yêu cầu tùy chỉnh, vui lòng liên hệ với nhóm bán hàng của chúng tôi:

Email: sales06@boxoptronics.com

ĐT: +86-13322933691

Trang web: www.boxphotonics.com

Bảng dữ liệu và báo cáo thử nghiệm

Mỗi thiết bị được vận chuyển kèm theo một báo cáo thử nghiệm toàn diện ghi lại các thông số hiệu suất đo được. Bảng kiểm tra chứa thông số kỹ thuật chi tiết, đường cong hiệu suất và các ghi chú cần chú ý.

● Báo cáo thử nghiệm riêng lẻ đi kèm với mỗi đơn vị

● Các đường cong phổ và công suất điển hình được cung cấp

Bảng dữ liệu

Báo cáo thử nghiệm để tham khảo

Điều khoản báo giá và thanh toán

Điều khoản trích dẫn

● EXW (Ex Works): Được khuyên dùng nếu bạn có tài khoản DHL/UPS/FedEx. Chúng tôi gửi hàng bằng tài khoản của bạn; chúng tôi không tính phí vận chuyển.

● DAP (Giao tại địa điểm): Nếu bạn không có tài khoản chuyển phát nhanh, chúng tôi có thể sắp xếp vận chuyển với cước phí trả trước.

● Các điều khoản khác: Vui lòng liên hệ với chúng tôi để thảo luận.

Điều khoản thanh toán

● PayPal: Thanh toán nhanh chóng và an toàn cho các mẫu và đơn đặt hàng nhỏ

● T/T (Chuyển khoản ngân hàng): Phương thức thanh toán tiêu chuẩn cho các đơn hàng sản xuất thông thường

● Đảm bảo thương mại của Alibaba: Bảo vệ đơn hàng an toàn cho các giao dịch trực tuyến với sự đảm bảo của người mua

● Điều khoản thanh toán linh hoạt: Có thể thương lượng cho đối tác lâu dài hoặc chiến lược

Thời gian dẫn

● Sản xuất tiêu chuẩn: ~10 ngày làm việc

● Hàng có sẵn: 2-3 ngày làm việc để vận chuyển

● Cấu hình tùy chỉnh: 15-20 ngày làm việc

● Đơn hàng số lượng: Vui lòng liên hệ để biết lịch sản xuất

● Vận chuyển quốc tế: 3-5 ngày làm việc (DHL/UPS/FedEx express)

● Dịch vụ cấp tốc: Cung cấp theo yêu cầu (có thể áp dụng phí bổ sung)

Ghi chú hoạt động và xử lý

Bảo vệ ESD

Thiết bị này nhạy cảm với tĩnh điện. Cần phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện trong quá trình đóng gói, vận chuyển và sử dụng. Nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị.

● Luôn đeo dây đeo cổ tay chống tĩnh điện khi xử lý

● Làm việc trên thảm chống tĩnh điện được nối đất đúng cách

● Đảm bảo tất cả thiết bị đều được nối đất đúng cách

● Tránh chạm trực tiếp vào các chân và đầu nối cáp quang

Cân nhắc về nguồn điện

● Sử dụng nguồn dòng điện có độ ồn thấp, được điều chỉnh

● Thực hiện giới hạn dòng điện phù hợp để ngăn ngừa hư hỏng

● Tránh tăng nguồn điện và tăng đột biến điện áp

● Không bao giờ vượt quá định mức dòng thuận tối đa

● Luôn bật chế độ làm mát TEC trước khi áp dụng dòng laser

Xử lý sợi

● Tránh uốn cong sợi quá mức

● Không kéo hoặc xoắn bím tóc bằng sợi

● Làm sạch đầu nối cáp quang trước khi kết nối

● Luôn sử dụng nắp chống bụi khi không sử dụng đầu nối

● Kiểm tra xem mặt cuối của sợi có bị hư hỏng hay không trước khi sử dụng

Quản lý nhiệt

● Gắn thiết bị lên tản nhiệt thích hợp để có hiệu suất tối ưu

● Đảm bảo tiếp xúc nhiệt tốt giữa gói và tản nhiệt

● Sử dụng vật liệu có bề mặt dẫn nhiệt (mỡ/miếng tản nhiệt) để truyền nhiệt tốt hơn

● Hoạt động trong phạm vi nhiệt độ được chỉ định để đảm bảo độ tin cậy

● Dành đủ thời gian khởi động để ổn định bước sóng

Đảm bảo chất lượng và dịch vụ hậu mãi

Thời hạn bảo hành

Box Optronics bảo đảm sản phẩm này không có khiếm khuyết về vật liệu và tay nghề trong thời gian 12 tháng kể từ ngày mua. Trong thời gian bảo hành, chúng tôi sẽ sửa chữa hoặc thay thế miễn phí các sản phẩm bị lỗi theo quyết định riêng của mình.

Loại trừ bảo hành

Các điều kiện sau đây không được bảo hành miễn phí:

● Thiệt hại do các yếu tố tự nhiên (sét, lũ lụt, v.v.) hoặc ảnh hưởng của môi trường

● Trục trặc do người dùng vận hành không đúng cách hoặc sử dụng sai mục đích

● Thiệt hại vật chất rõ ràng do lỗi của con người gây ra

● Các nỗ lực tháo gỡ, sửa đổi hoặc sửa chữa trái phép

● Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ

● Hư hỏng hoặc mất mát trong quá trình vận chuyển sau khi giao hàng

● Thiệt hại do vượt quá mức xếp hạng tối đa hoặc điều kiện hoạt động

Hỗ trợ sau bán hàng

● Thời gian phản hồi nhanh: trong vòng 24 giờ vào các ngày làm việc

● Hỗ trợ ứng dụng và khắc phục sự cố từ xa

● Dịch vụ bảo trì trả phí được cung cấp sau thời gian bảo hành

● Dịch vụ tư vấn kỹ thuật tùy chỉnh
