Điốt Laser DFB BTF 1532nm

Mục lục

1. Giới thiệu 1532nm Điốt Laser DFB BTF

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Điốt Laser DFB BTF 1532nm với bước sóng trung tâm 1532,68nm (ITU CH56), công suất đầu ra quang 10mW. Tích hợp TEC và nhiệt điện trở cho phép hoạt động ổn định. Trong quá trình vận hành, hãy kết nối đúng theo hướng dẫn định nghĩa chân ra, kiểm soát dòng điện và nhiệt độ trong phạm vi định mức phạm vi, và tránh hư hỏng ESD và hoạt động quá điện áp.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● bướm gói, TEC tích hợp;

● Nhiệt độ rộng độ tin cậy; 

● Cao độ tin cậy, phản ứng nhanh, ổn định tốt.

Ứng dụng sản phẩm

● Khí axetylen C2H2 cảm nhận; 

● Sợi quang Truyền thông & Truyền quang tử vi sóng;

● Máy tìm phạm vi laser.

sản phẩm Chi tiết

● Phổ điển hình: dung sai bước sóng 1532,68nm, +/- 0,5nm.

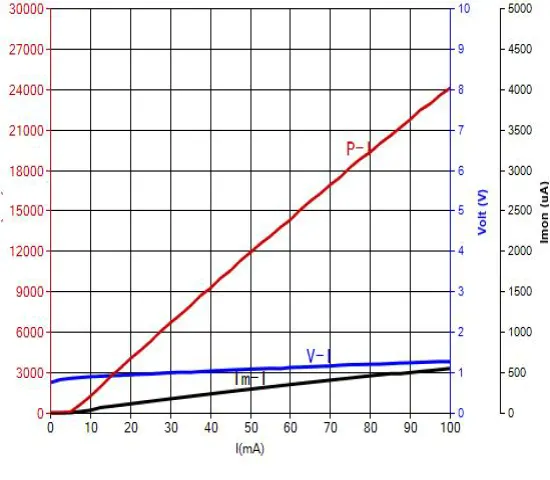

● Laser PIV-1532nm 10mW DFB BTF Điốt

● Điốt Laser DFB BTF Câu hỏi thường gặp-1532nm

(1) Gói BTF là gì?

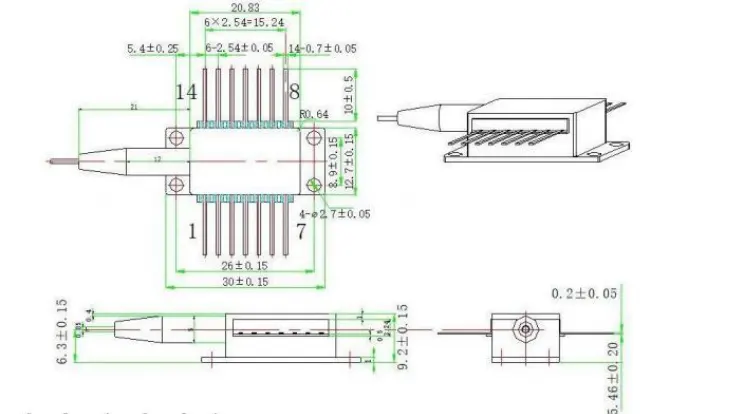

--Gói BTF (Bướm) là gói bướm 14 chân tiêu chuẩn, định dạng đóng gói cấp công nghiệp phổ biến nhất trong quang điện tử ngành công nghiệp. Gói này tích hợp chip laser, điều khiển nhiệt độ TEC, nhiệt điện trở và photodiode, mang lại độ kín và nhiệt tuyệt vời hiệu suất quản lý. Không có sự khác biệt cơ bản so với tiêu chuẩn bao bì hình con bướm; “BTF” thường được sử dụng làm tên viết tắt của “Butterfly” trong sản phẩm đặt tên.

(2) Sản phẩm này hỗ trợ những chế độ truyền động nào?

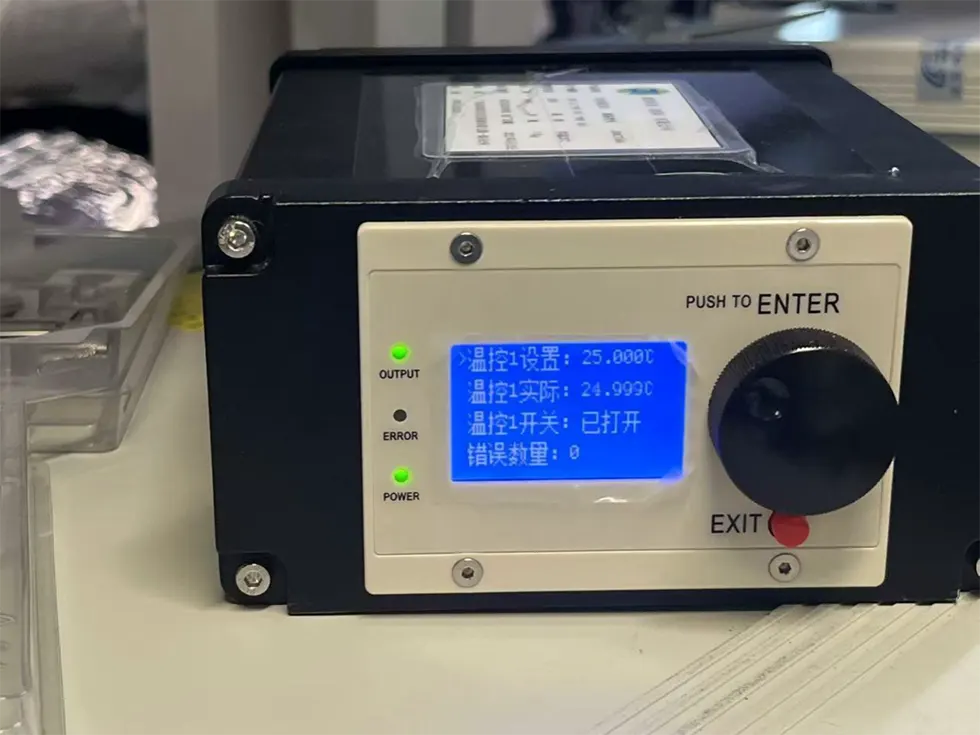

--1532nm DFB BTF Laser Diode hỗ trợ sóng liên tục (CW) hoạt động. Nên sử dụng nguồn dòng không đổi có độ ồn thấp (ngưỡng dòng điện khoảng 5-20mA, dòng hoạt động 50-90mA), cùng với TEC bộ điều khiển để ổn định nhiệt độ (thường được đặt ở 25oC).

(3) Có sẵn mẫu thử nghiệm không?

- Hỗ trợ thử nghiệm mẫu và sản xuất thử nghiệm số lượng nhỏ. Đối với mua sắm số lượng lớn, chúng tôi cung cấp giá theo số lượng và báo giá theo từng cấp.

Đặt hàng thông tin

ví dụ: BFLD-CH56-10SM-FA

(Thông tin đặt hàng: Diode Laser DFB BTF 1532nm, công suất đầu ra 10mW, có Sợi SM, đầu nối FC/APC, chân ra loại 1).

Bảng dữ liệu và bảng kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

● Trong quá trình bật nguồn, không bao giờ sử dụng dòng điện cao trực tiếp vì điều này có nguy cơ làm hỏng chip. Thay vào đó hãy cấp nguồn cho thiết bị ở mức hiện tại gần đến ngưỡng của chip, sau đó tăng dần dòng điện ở mức nhỏ tăng dần cho đến khi đạt mức mong muốn.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
