Điốt Laser DFB SM PM 1580nm

Mục lục

1. Giới thiệu Điốt Laser DFB SM PM 1580nm

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Các ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và dịch vụ hậu mãi

Giới thiệu sản phẩm-Điốt Laser DFB SM PM 1580nm

Điốt Laser DFB SM PM 1580nm có chip MQW DFB cao cấp với bước sóng trung tâm 1580nm (dung sai ± 1nm) và tỷ lệ triệt tiêu chế độ bên 40dB điển hình. Được thiết kế với dòng điện ngưỡng thấp, mức tiêu thụ điện năng thấp và độ tin cậy cao, nó được tích hợp hoàn toàn với nhiệt điện trở, TEC và điốt giám sát để có hiệu suất ổn định liên tục. Hoàn toàn phù hợp để phát hiện khí, kiểm tra thiết bị thụ động và các ứng dụng cảm biến sợi quang.

Thông số sản phẩm-Điốt Laser DFB SM PM 1580nm

Tính năng sản phẩm-Điốt Laser DFB SM PM 1580nm

● Laser phản hồi phân tán (DFB) giếng lượng tử đa lượng tử (MQW);

● Gói bướm 14 chân có độ ổn định cao;

● Tích hợp nhiệt điện trở, TEC và điốt quang giám sát;

● Dòng điện ngưỡng thấp và mức tiêu thụ điện năng thấp;

● Loại sợi có thể là sợi SMF-28e hoặc sợi PM.

Ứng dụng sản phẩm-Điốt Laser DFB SM PM 1580nm

● Cảm biến sợi quang;

● Nguồn sáng để kiểm tra và đo lường;

● Hệ thống phát hiện khí;

● Kiểm tra thiết bị quang học thụ động;

● Truyền thông cáp quang.

Chi tiết sản phẩm-Điốt Laser DFB SM PM 1580nm

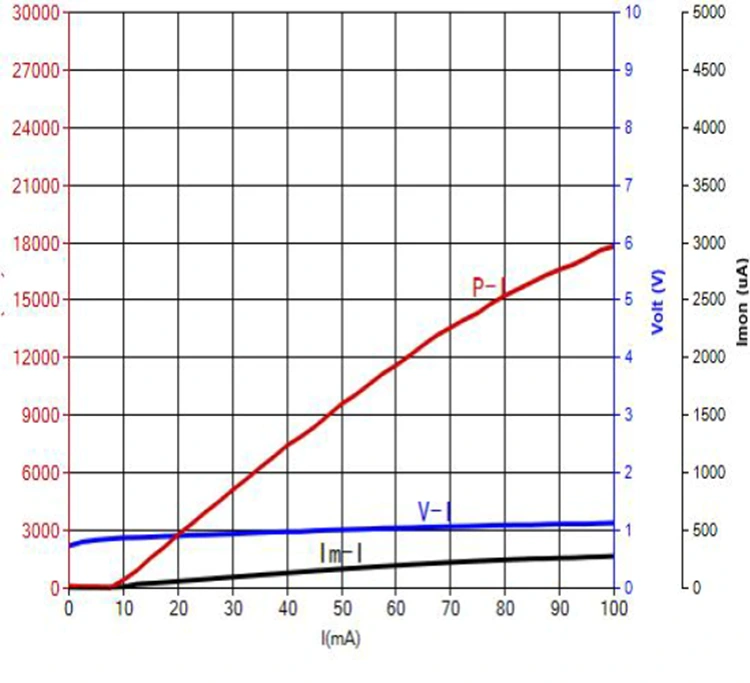

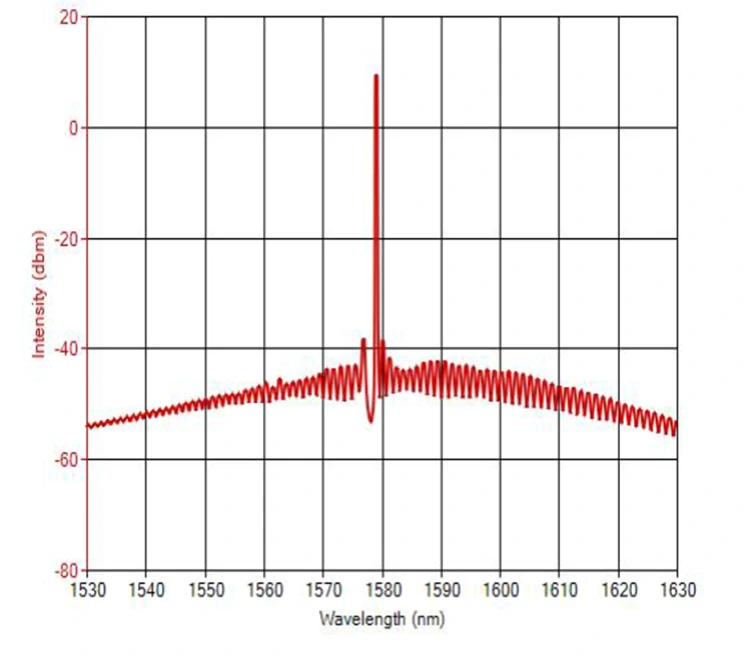

● Quang phổ điển hình và PIV: 1580nm 10mW, dung sai WL +/-1nm.

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1580nm Điốt Laser DFB SM PM

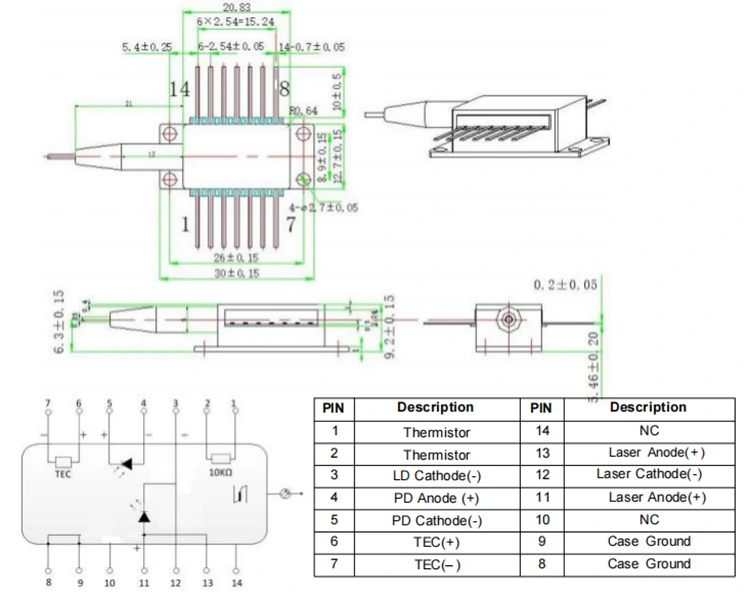

>>> Chân ra loại 1

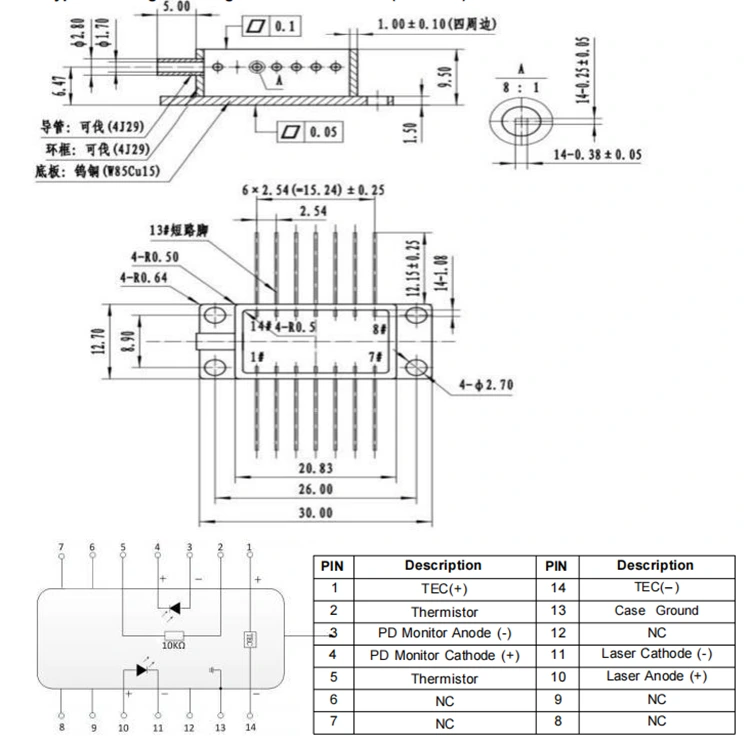

>>> Chân ra loại 2

Thông tin đặt hàng-Diode Laser DFB SM PM 1580nm

ví dụ: BFLD-1580-10SM-FA2
(Thông tin đặt hàng: Diode Laser DFB 1580nm, gói bướm 14 chân, công suất đầu ra 10mW, có sợi SM, đầu nối FC/APC, chân ra type2).

Bảng dữ liệu và bảng kiểm tra-Điốt Laser DFB SM PM 1580nm

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán-Diode Laser DFB SM PM 1580nm

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics đề xuất sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng thanh toán trước phí vận chuyển cho sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Thời gian dẫn-1580nm DFB SM PM Laser Diode

Sản xuất: 10 ngày làm việc. (Nếu còn hàng thì sẽ giao hàng nhanh hơn.)

Hậu cần quốc tế: 3-5 ngày làm việc.

Ghi chú vận hành-Điốt Laser DFB SM PM 1580nm

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được ấn hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Đối với các thiết bị được trang bị đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nhấc lên đồng thời trong quá trình lắp đặt hoặc tháo dỡ.

● Nếu chân cần hàn, nhiệt độ hàn không được vượt quá 260°C và thời gian hàn không được vượt quá 10 giây. Cần đặc biệt chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không cấp nguồn và mỏ hàn phải được nối đất đúng cách.

● Trước khi cấp nguồn cho thiết bị, trước tiên hãy kích hoạt bộ làm mát, sau đó cấp nguồn theo từng mức nhỏ để tránh chip quá nóng hoặc trở nên quá tải.

Đảm bảo chất lượng và dịch vụ hậu mãi-Điốt Laser DFB SM PM 1580nm

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
