Điốt Laser bướm DFB 1567nm

Mục lục

1. Giới thiệu 1567nm Điốt Laser hình cánh bướm DFB

2. Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. thời gian dẫn

10. Ghi chú hoạt động

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Diode laser bướm DFB 1567nm với đa lượng tử cấu trúc giếng DFB và gói bướm 14 chân. Nó tích hợp TEC và nhiệt điện trở, hỗ trợ sợi quang duy trì chế độ đơn SMF 28e hoặc phân cực đầu ra, với công suất đầu ra 10mW điển hình, nhiệt độ hoạt động -20~+70oC, tuân thủ RoHS. Lưu ý ESD bảo vệ và không vượt quá xếp hạng tối đa tuyệt đối.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Đa lượng tử Laser phản hồi phân tán giếng (MQW) (DFB);

● Chất xơ loại có thể là sợi SMF-28e hoặc PM;

● 14 chân gói bướm có độ ổn định cao;

● Ổn định 10mW đầu ra, SMSR cao và cách ly quang học tốt.

Ứng dụng sản phẩm

● Cảm biến sợi quang;

● Nguồn sáng;

● Khí CO2 cacbon monoxit cảm nhận;

● Trung và dài hạn hệ thống kiểm tra và truyền thông sợi quang.

1. Chi tiết sản phẩm-Điốt Laser hình cánh bướm DFB 1567nm

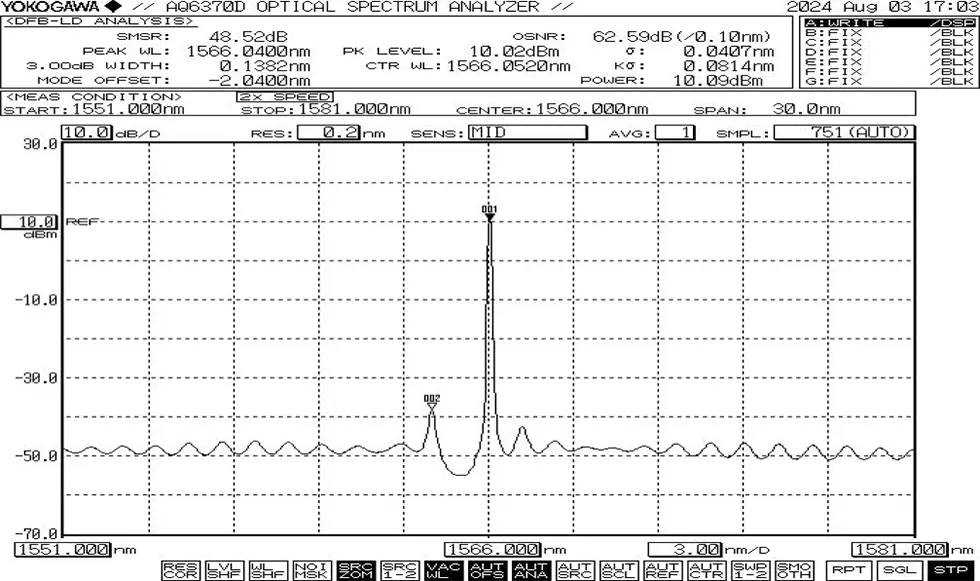

Phổ điển hình: dung sai WL 1567nm, +/- 1nm.

● Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm) -1567nm DFB Butterfly Điốt laze

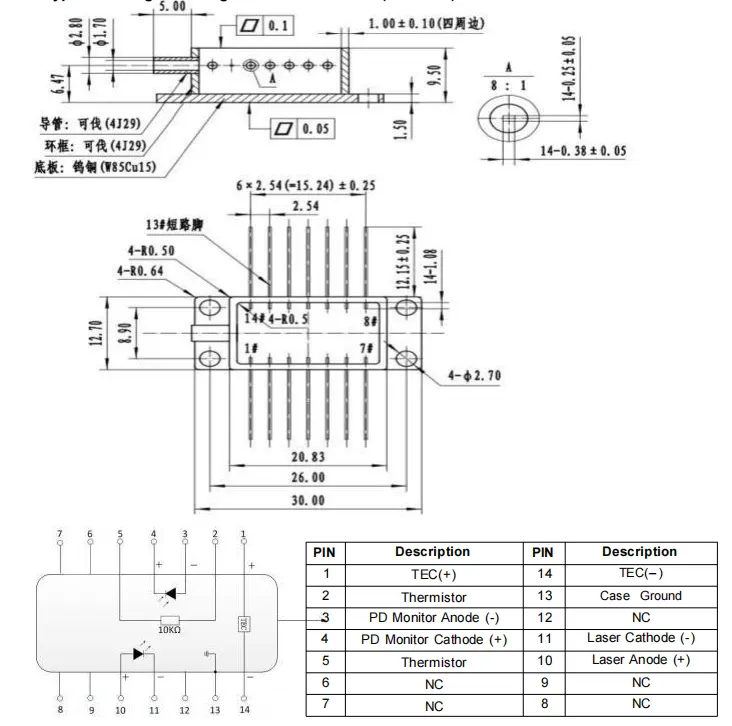

>>> Chân ra loại 1

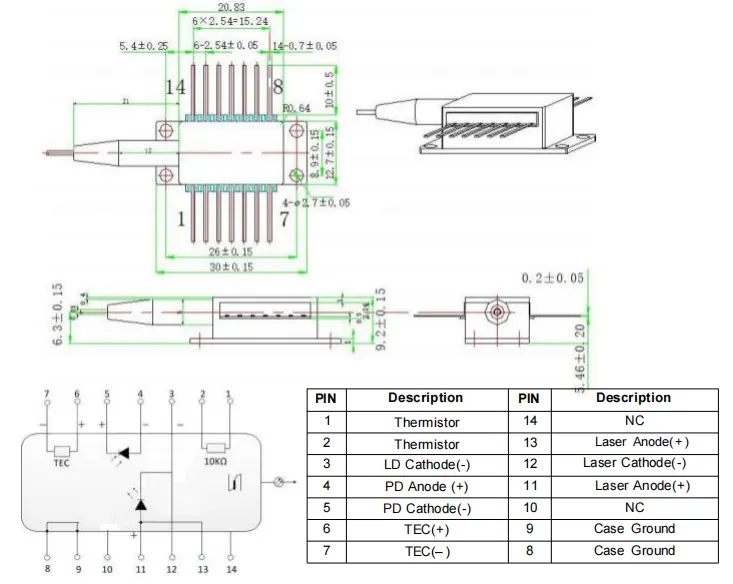

>>> Chân ra loại 2

Đặt hàng thông tin

ví dụ: BFLD-1567-10SM-FA

(Thông tin đặt hàng: Diode Laser DFB Butterfly 1567nm, bướm 14 chân gói, công suất đầu ra 10mW, với sợi SM, đầu nối FC/APC, chân ra loại 1).

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động Ghi chú

● Khi hoạt động, thiết bị này phát ra chùm tia laser cường độ cao; làm không nhìn thẳng vào mặt đầu sợi vì làm như vậy có thể gây tổn thương mắt.

● Thiết bị này nhạy cảm với tĩnh điện; Vì vậy, phải tuân thủ nghiêm ngặt các biện pháp bảo vệ chống tĩnh điện là cần thiết trong quá trình đóng gói, vận chuyển, sử dụng. Ngoài ra, phải có biện pháp phòng ngừa để ngăn ngừa nguồn điện tăng vọt, nếu không làm như vậy có thể dẫn đến hư hỏng vĩnh viễn cho thiết bị thiết bị (ví dụ: đảm bảo nối đất thiết bị phù hợp và đeo thiết bị chống tĩnh điện dây đeo cổ tay).

● Sợi quang dễ vỡ; không sử dụng sợi để kéo thiết bị. Khi lắp hoặc tháo thiết bị khỏi ổ cắm, không được tạo áp lực lên hoặc kéo ống bọc nằm ở phía sau vỏ thiết bị. Dành cho thiết bị được trang bị các đầu nối, hãy đảm bảo rằng cả thiết bị và đầu nối cáp quang đều được nâng lên đồng thời trong quá trình cài đặt hoặc gỡ bỏ.

● Nếu chân cần hàn thì nhiệt độ hàn không được cao hơn vượt quá 260 ° C và thời gian hàn không được vượt quá 10 giây. Đặc biệt phải chú ý những điều sau: trong quá trình hàn, thiết bị phải ở trạng thái không có điện và mỏ hàn phải được lắp đặt đúng cách. được nối đất.

● Trước khi cấp nguồn cho tất cả các bộ phận, trước tiên hãy kích hoạt bộ làm mát và sau đó tiến hành các bước tăng sức mạnh để tránh chip quá nóng và quá tải.

2. Đảm bảo chất lượng và dịch vụ hậu mãi-Laser bướm DFB 1567nm Điốt

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
