Điốt Laser DFB 1574nm cho cảm biến CO2

Box Optronics, nhà sản xuất linh kiện quang điện tử chuyên nghiệp, cung cấp Điốt Laser DFB 1574nm, laser phản hồi phân tán hình bướm 14 chân được thiết kế cho cảm biến khí CO2, hệ thống cảm biến sợi quang và ứng dụng truyền C/DWDM. Với bước sóng trung tâm 1574nm (phù hợp với đường hấp thụ CO2), công suất đầu ra quang 10mW/ 20mW và sợi SM hoặc PM tùy chọn, loại laser này mang lại hiệu suất quang học ổn định và chính xác cho quang phổ hấp thụ laser đi-ốt có thể điều chỉnh (TDLAS) và các ứng dụng phát hiện khí khác. Đội ngũ kỹ thuật của chúng tôi hỗ trợ các tùy chọn cấu hình bước sóng, công suất và sợi quang tùy chỉnh để đáp ứng các yêu cầu tích hợp hệ thống và cảm biến khí cụ thể.

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về sản phẩm-Điốt Laser DFB 1574nm cho cảm biến CO2

Đi-ốt Laser DFB 1574nm dành cho Cảm biến CO2 cung cấp công suất quang 10mW hoặc 20mW thông qua sợi quang đơn chế độ hoặc sợi duy trì phân cực với đầu nối FC/APC.

Với băng thông phổ hẹp ở mức 3 MHz điển hình (FWHM) và tỷ lệ triệt tiêu chế độ phụ cao ≥35dB (chuẩn 40dB), laser DFB cung cấp độ tinh khiết quang phổ và độ chính xác bước sóng cần thiết cho quang phổ hấp thụ laser đi-ốt có thể điều chỉnh (TDLAS) và các kỹ thuật phát hiện khí có độ phân giải cao khác.

Được đặt trong gói bướm 14 chân tiêu chuẩn công nghiệp với hai tùy chọn cấu hình sơ đồ chân, được tích hợp với TEC, nhiệt điện trở, PD màn hình và bộ cách ly. Laser tương thích với các bảng điều khiển laser bướm tiêu chuẩn và thiết kế hệ thống.

Các tính năng chính-Điốt Laser DFB 1574nm cho cảm biến CO2

· Bước sóng trung tâm: 1574nm (dải 1573–1575nm), phù hợp với vạch hấp thụ khí CO2

· Công suất đầu ra quang học cao: 10mW hoặc 20mW

· Băng thông điều chế rộng: điển hình là 2,5GHz (-3dB)

· Bộ cách ly quang tích hợp: Cách ly ≥30dB

· Bộ làm mát nhiệt điện tích hợp (TEC) và nhiệt điện trở 10kΩ để ổn định bước sóng

· Hệ số nhiệt độ bước sóng: điển hình là 0,09nm/°C (15°C đến 35°C)

· Hệ số dòng bước sóng: 0,01nm/mA điển hình cho việc điều chỉnh bước sóng

· Gói bướm 14 chân tiêu chuẩn ngành, tùy chọn sơ đồ chân Loại 1 và Loại 2

· Dòng ngưỡng thấp: 10mA~35mA

· Giám sát điốt quang được tích hợp để giám sát nguồn điện

Các ứng dụng điển hình-Điốt Laser DFB 1574nm cho cảm biến CO2

· Phát hiện và giám sát khí CO2 dựa trên quang phổ hấp thụ laser điốt có thể điều chỉnh (TDLAS)

· Quang phổ điều chế bước sóng (WMS) để phát hiện CO₂ và dấu vết khí có độ nhạy cao

· Hệ thống cảm biến sợi quang dựa trên FBG và kỹ thuật đo giao thoa kế

· Thiết bị đo và kiểm tra truyền thông sợi quang

· Ứng dụng phân tích hơi thở và cảm biến khí y sinh

· Nghiên cứu và phát triển trong phòng thí nghiệm quang tử và cảm biến quang học

· Tích hợp OEM vào máy phân tích khí và thiết bị giám sát môi trường

Thông số sản phẩm-Điốt Laser DFB 1574nm cho cảm biến CO2

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Tình trạng	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Nhiệt độ bảo quản	Ts	-	-40	-	85	°C
Nhiệt độ trường hợp vận hành	Đứng đầu	-	-20	-	70	°C
chuyển tiếp hiện tại	NẾU NHƯ	CW	-	-	200	ma
Điện áp ngược Laser	VLR	-	-	-	2	V
PD chuyển tiếp hiện tại	IFPD	-	-	1.1	5	ma
Điện áp ngược PD	VRPD	-	-	5	10	V
TEC hiện tại	ITEC	-	-	0.8	1.5	A
Điện áp TEC	VTEC	-	-	1.5	3.5	V

Đặc tính quang điện (T = 25°C Nhiệt độ laser)

tham số	Biểu tượng	Điều kiện kiểm tra	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Bước sóng trung tâm	λc	TL=15~35°C, CW	1573	1574	1575	bước sóng
Công suất đầu ra quang	PO	-	10	-	-	mW
Ngưỡng hiện tại	thứ nhất	-	-	10	35	ma
Độ dốc hiệu quả	η	CW, đầu ra 5mW	0.05	0.11	0.2	mW/mA
Hoạt động hiện tại	Iop	PO=10mW, CW	-	100	120	ma
Băng thông quang phổ	LW	FWHM	-	3	-	MHz
Điện áp chuyển tiếp laser	VF	CW, công suất 10mW	-	1.2	3.0	V
Theo dõi dòng điện tối	NHẬN DẠNG	-	-	-	0.1	μA
Băng thông (-3dB)	BW	-	-	2.5	-	GHz
Tỷ lệ triệt tiêu chế độ bên	SMSR	CW	35	40	-	dB
Cách ly quang học	-	-10	30	-	-	dB
Tiếng ồn cường độ tương đối	RIN	CW, đầu ra 5mW	-	-145	-	dB/Hz
TEC Cài đặt nhiệt độ	Ts	-	15	-	35	°C
Trở kháng đầu vào	ZIN	-	22	25	28	Ω
Điện trở nhiệt hiện tại	ITC	-	10	-	100	μA
Điện trở nhiệt	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC hiện tại	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Điện áp TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Công suất TEC	ΔT	Tc=70°C	-	-	50	°C
Độ lệch bước sóng (EOL)	Δλ	tuổi thọ 25 năm	-	-	±0,1	bước sóng
Hệ số nhiệt độ bước sóng	Δλ/ΔT	TEC 15°C đến 35°C	-	0.09	-	nm/°C
Hệ số dòng điện bước sóng	Δλ/ΔI	-	-	0.01	-	nm/mA

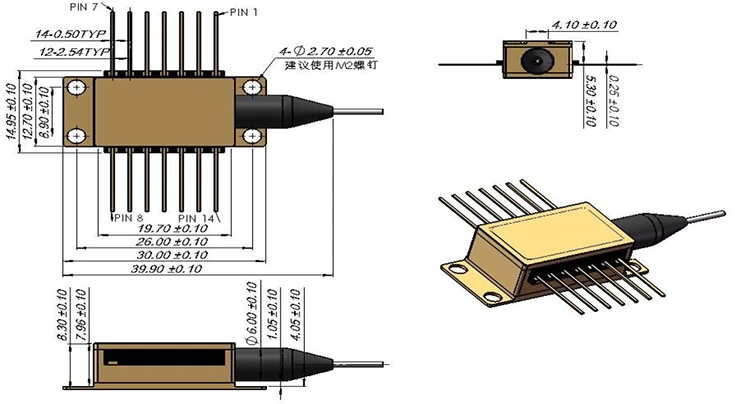

Định nghĩa gói và chân cắm -1574nm DFB Laser Diodecho cảm biến CO2

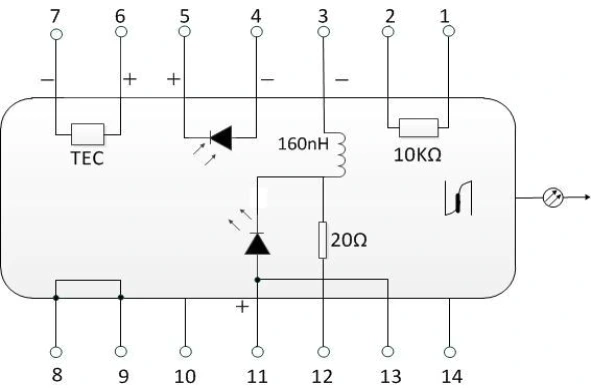

Cấu hình chân loại 1

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	Điện trở nhiệt	14	NC (Không có kết nối)
2	Điện trở nhiệt	13	Cực dương laze (+)
3	Độ lệch DC của Laser (Cathode) (-)	12	Cực âm RF Laser (-)
4	Cực dương màn hình PD (-)	11	Cực dương laze (+)
5	Cực âm màn hình PD (+)	10	NC (Không có kết nối)
6	TEC (+)	9	Trường hợp mặt đất
7	TEC (-)	8	Trường hợp mặt đất

Cấu hình chân loại 2

Ghim	Sự miêu tả	Ghim	Sự miêu tả
1	TEC (+)	14	TEC (-)
2	Điện trở nhiệt	13	Trường hợp mặt đất
3	Cực dương màn hình PD (-)	12	NC (Không có kết nối)
4	Cực âm màn hình PD (+)	11	Cực âm laze (-)
5	Điện trở nhiệt	10	Cực dương laze (+)
6	NC (Không có kết nối)	9	NC (Không có kết nối)
7	NC (Không có kết nối)	8	NC (Không có kết nối)

Thông tin đặt hàng

Danh pháp mẫu

BFLD - XXXX - XX - XX - XX X

Ví dụ: BFLD-1574-20PM-FA2

Cánh đồng	Mã số	Sự miêu tả
Loại laze	BFLD	Dòng điốt laser DFB
Bước sóng	1574	1574nm (các bước sóng khác hiện có: 1030, 1064, 1392, 1653, 1683, CWDM)
Công suất đầu ra	20	20mW; 10 = 10mW
Loại sợi	Thủ tướng	PM = Duy trì phân cực; SM =Chế độ đơn
Loại kết nối	FA	FC/APC; SA = SC/APC; Các đầu nối khác có sẵn
Sơ đồ chân	KHÔNG / 2	NULL = Loại 1 (mặc định); 2 = Loại 2

Các câu hỏi thường gặp (FAQ) -1574nm DFB Laser Diodedành cho cảm biến CO2

Câu hỏi: TEC tích hợp cải thiện hiệu suất cảm biến CO2 như thế nào?

Trả lời: TEC tích hợp và nhiệt điện trở giúp ổn định nhiệt độ chip laser, giảm thiểu độ lệch bước sóng và công suất đầu ra. Vì bước sóng laser DFB phụ thuộc vào nhiệt độ nên việc kiểm soát nhiệt chính xác giúp duy trì sự liên kết với tính năng hấp thụ CO₂ mục tiêu. TEC cung cấp khả năng điều chỉnh bước sóng thô, trong khi điều chỉnh bước sóng tinh tế có thể đạt được thông qua điều chế dòng phun.

Hỏi: Tại sao bộ cách ly quang tích hợp lại quan trọng đối với hệ thống cảm biến khí?

Trả lời: Bộ cách ly quang tích hợp giúp giảm phản hồi quang do phản xạ từ các kết nối sợi quang và các thành phần quang học. Điều này cải thiện độ ổn định đầu ra của tia laser và giảm độ nhạy đối với nhiễu quang học bên ngoài, điều này đặc biệt quan trọng đối với các hệ thống phát hiện khí TDLAS và WMS có độ nhạy cao.

Câu hỏi: Tôi có thể lấy bước sóng tùy chỉnh cho loại khí khác không?

Trả lời: Có, Box Optronics cung cấp nguồn laser DFB ở các bước sóng được tối ưu hóa cho các ứng dụng cảm biến khí khác nhau, bao gồm nhưng không giới hạn ở CO2 (1574nm), CH4 (1653nm), H2O (1392nm) và O2 (760nm). Chúng tôi cũng hỗ trợ bước sóng kênh CWDM và DWDM cho các ứng dụng truyền thông. Hãy liên hệ với chúng tôi nếu có yêu cầu về bước sóng cụ thể của bạn và nhóm kỹ thuật của chúng tôi sẽ xem xét tính khả thi.

Hỏi: Cần có mạch điều khiển và truyền động nào cho tia laser này?

Đáp: Laser DFB 1574nm yêu cầu trình điều khiển diode laser có bộ điều khiển nhiệt độ, giới hạn dòng điện thích hợp cho TEC tích hợp và tùy chọn đầu vào điều chế để quét bước sóng trong các ứng dụng TDLAS. Bạn có thể sử dụng điốt quang màn hình để điều khiển nguồn tự động (APC).

Sản phẩm liên quan -Đi-ốt Laser DFB 1574nm cho cảm biến CO2

· Laze bướm DFB công suất cao 1653,7nm 40mW - Nguồn laser DFB để phát hiện khí mê-tan, giám sát môi trường và các ứng dụng an toàn công nghiệp

· Laze ghép sợi quang 1683nm 10mW -Laze DFB bước sóng mở rộng dành cho quang phổ hấp thụ CH₄ và các ứng dụng cảm biến khí có độ nhạy cao

· Điốt Laser hình cánh bướm DFB 1392nm 10mW - được thiết kế cho hệ thống đo độ ẩm và quang phổ hấp thụ hơi nước

· Điốt quang PIN InGaAs 1mm TO46 - Bộ tách sóng quang 900-1650nm có độ nhạy cao để phát hiện tín hiệu hấp thụ khí và giám sát công suất quang

· Mô-đun Laser có thể điều chỉnh băng tần C - nguồn laser cho quang phổ, thẩm vấn FBG và mô tả đặc tính quang học

Bảng dữ liệu và bảng kiểm tra Đi-ốt Laser DFB -1574nm dành cho cảm biến CO2

bảng dữ liệu

tờ kiểm tra
