Laser ghép sợi quang 1550nm 1W

Mục lục

1. Giới thiệu Laser ghép sợi quang 1550nm 1W

2. Thông số sản phẩm

3. Tính năng

4. Ứng dụng

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Hướng dẫn vận hành

10. Lưu ý vận hành và bảo trì

11. Đảm bảo chất lượng và dịch vụ hậu mãi

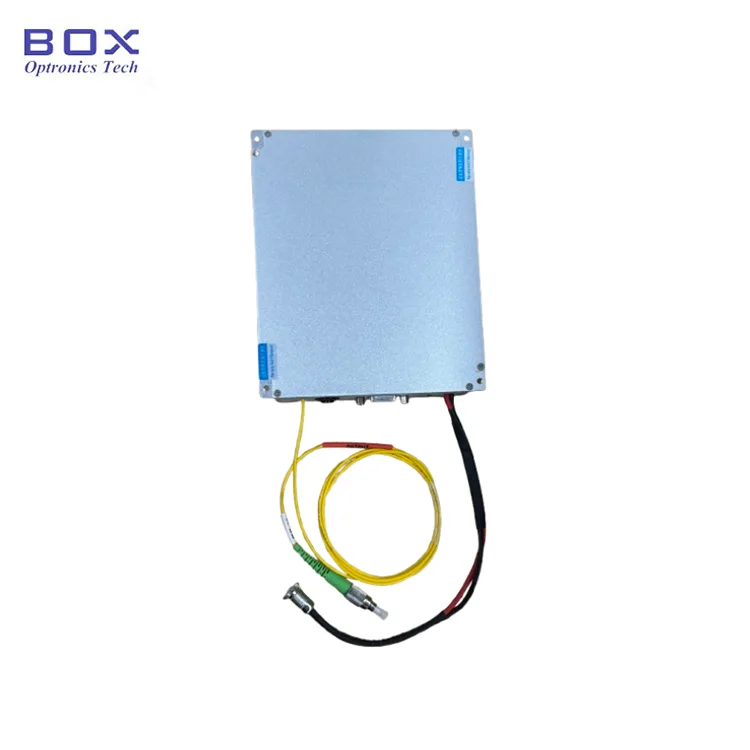

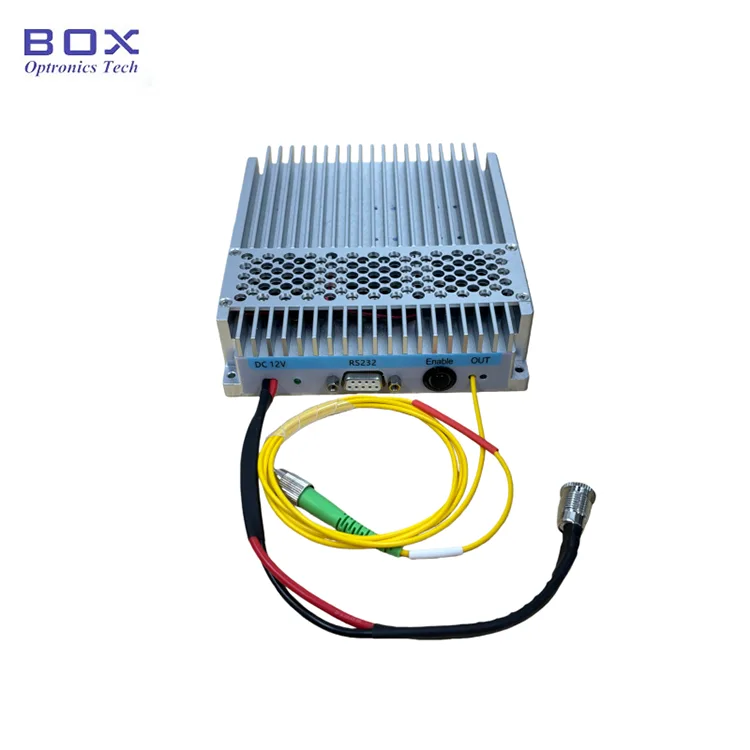

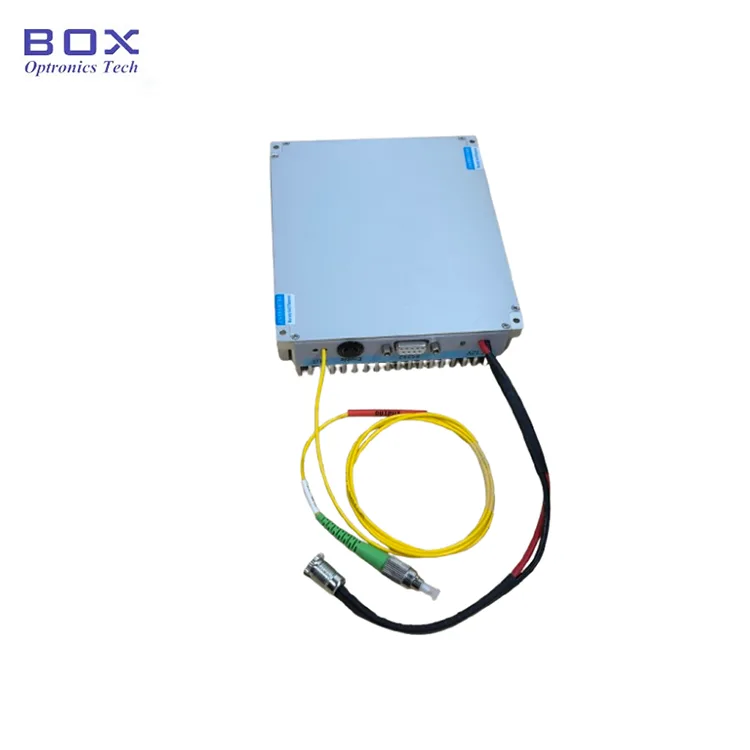

Giới thiệu sản phẩm-Laser ghép sợi quang 1550nm 1W

Laser ghép sợi quang 1550nm 1W sử dụng laser hạt giống DFB kết hợp với mô-đun quang đạt công suất cao để đạt được đầu ra laser công suất cao, bước sóng đơn. Nó có độ chính xác bước sóng cao và tỷ lệ triệt tiêu chế độ bên cao. Các tùy chọn bao gồm sợi duy trì chế độ đơn hoặc phân cực; thiết bị này cung cấp công suất đầu ra cao với dòng điện có thể điều chỉnh, phát sáng ngay lập tức khi bật nguồn và vận hành thân thiện với người dùng, lý tưởng cho các nhà nghiên cứu sử dụng trong phòng thí nghiệm.

Thông số sản phẩm-Laser ghép sợi quang 1550nm 1W

Tính năng sản phẩm-Laser ghép sợi quang 1550nm 1W

● Hạt giống DFB + kiến ​​trúc giai đoạn khuếch đại công suất cao cân bằng băng thông và công suất;

● Độ ổn định nguồn điện vượt trội để hoạt động liên tục trong thời gian dài;

● Tùy chọn cáp quang SM và PM để tích hợp hệ thống linh hoạt;

● Các gói mô-đun và máy tính để bàn để tích hợp phòng thí nghiệm và OEM;

● Điều chỉnh công suất liên tục 10%–100%.

Ứng dụng sản phẩm-Laser ghép sợi quang 1550nm 1W

● Nghiên cứu và thử nghiệm truyền thông quang học mạch lạc;

● Quang học phi tuyến và thế hệ siêu liên tục;

● Nguồn sáng máy phát LiDAR;

● Đặc tính bơm và khuếch đại sợi quang.

Chi tiết sản phẩm-Laser ghép sợi quang 1550nm 1W

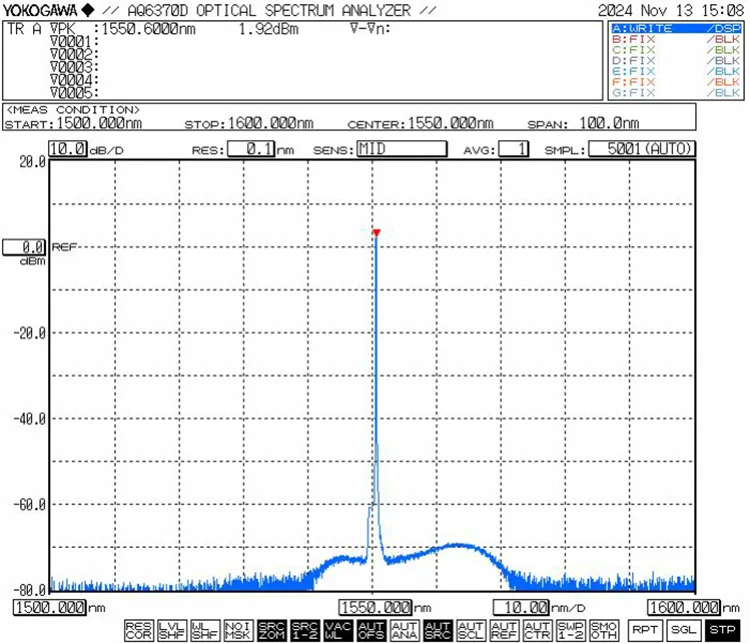

● Đường cong đặc trưng điển hình: λ= 1550 nm, Độ rộng đường truyền ≤3 MHz, Pavg= 20W

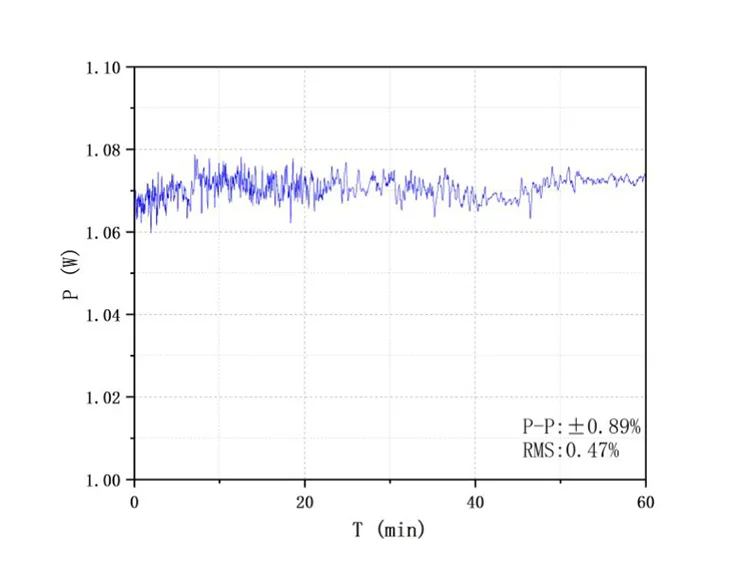

● Công suất laser và độ ổn định nguồn (Kiểm tra độ ổn định nguồn @ 1W)

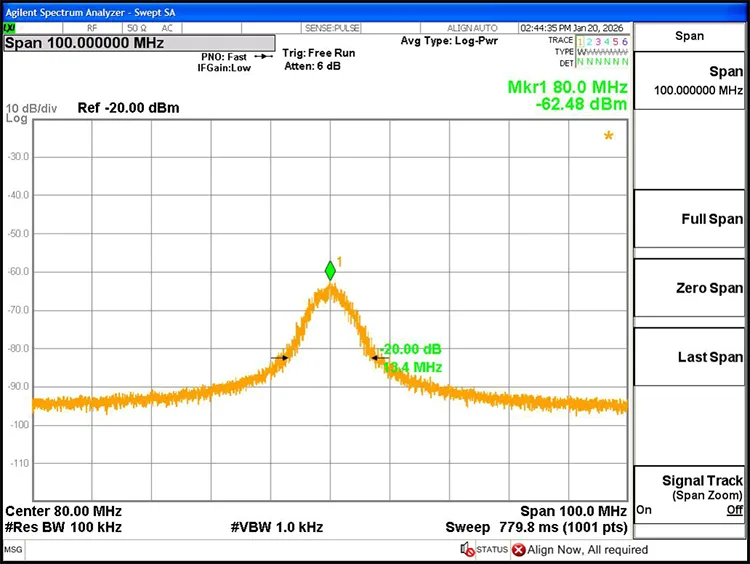

● Độ rộng đường truyền laze@3dB: 0,67 MHz

Thông tin đặt hàng-Laser ghép sợi quang 1550nm 1W

ví dụ: HFL-1550-30-PM-M31

(Thông tin đặt hàng: Laser ghép sợi quang 1550nm 1W, công suất đầu ra 1W (30dBm), sợi PM1550, gói mô-đun).

Bảng dữ liệu và bảng kiểm tra-Laser ghép sợi quang 1550nm 1W

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán-Laser ghép sợi quang 1550nm 1W

● Điều khoản báo giá

(1) EXW

(2) DAP

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

Các bước vận hành-Laser ghép sợi quang 1550nm 1W

Bước 1. Mở gói: Trước khi lắp ráp, kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa.

● Phụ kiện tiêu chuẩn

Bước 2. Nguồn điện: Cổng nguồn sử dụng giao diện DC5.5×2.1mm tiêu chuẩn. Chỉ sử dụng bộ đổi nguồn phù hợp ban đầu (DC5V hoặc DC12V). Bộ chuyển đổi nguồn không phù hợp có thể làm hỏng nguồn sáng. Cáp nguồn đầu nối hình chữ U để kết nối với nguồn điện chuyển mạch được cung cấp theo yêu cầu tại thời điểm mua.

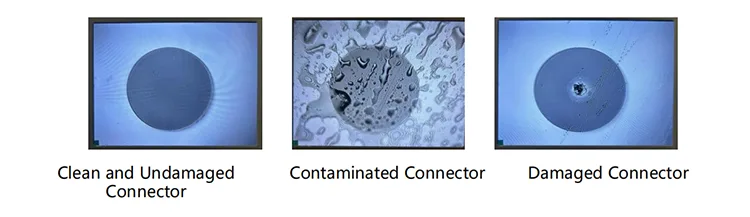

Bước 3. Kết nối sợi đầu ra: Tháo nắp chống bụi khỏi đầu nối sợi quang, kiểm tra mặt cuối xem có bị nhiễm bẩn hoặc hư hỏng không và đảm bảo sạch sẽ trước khi kết nối với các thiết bị sợi quang hoặc thiết bị kiểm tra khác. Đối với các mẫu công suất cao, bạn nên sử dụng phương pháp nối nhiệt hạch.

Setp4. Kết nối với máy tính chủ: Sử dụng cáp dữ liệu nối tiếp USB-RS232 đi kèm để kết nối mô-đun với máy tính. Cài đặt trình điều khiển nối tiếp chuyên dụng (do Box Optronics cung cấp) để kích hoạt giao tiếp. Nếu không có trình điều khiển, phần mềm máy chủ không thể kết nối với mô-đun.

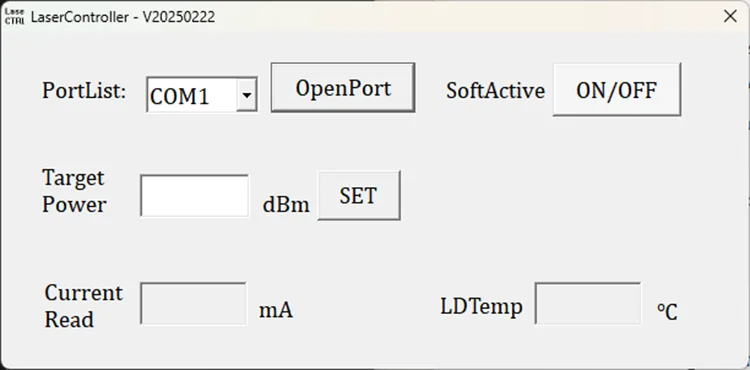

Bước5. Phần mềm điều khiển: Phần mềm máy chủ cho phép điều chỉnh công suất đầu ra và điều khiển đầu ra laser thông qua nút “SoftActive” (xem sơ đồ giao diện bên dưới). Phần mềm hiển thị cài đặt dòng bơm, công suất đầu ra và trạng thái theo dõi nhiệt độ

Bước 6. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối cáp quang.

Lưu ý vận hành và bảo trì-Laser ghép sợi quang 1550nm 1W

● Tránh cắm/rút phích cắm các đầu nối cáp quang thường xuyên để tránh tích tụ bụi và hư hỏng mặt đầu.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò bề mặt sợi quang trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi khi không có nguồn điện để tránh bị cháy ở mặt cuối. Đậy các đầu nối không sử dụng bằng nắp chống bụi.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; bảo quản ở nơi khô ráo.

● Khi sử dụng lâu dài nên đặt trên tản nhiệt.

Đảm bảo chất lượng và dịch vụ hậu mãi-Laser ghép sợi quang 1550nm 1W

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp đối với các lỗi do vấn đề chất lượng sản phẩm. Tuy nhiên, Box Optronics có quyền từ chối dịch vụ sửa chữa miễn phí trong các trường hợp sau trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người dùng thao tác không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành bị thay đổi hoặc không đầy đủ trên vỏ.

(6) Hư hỏng hoặc mất mát trong quá trình vận chuyển.
