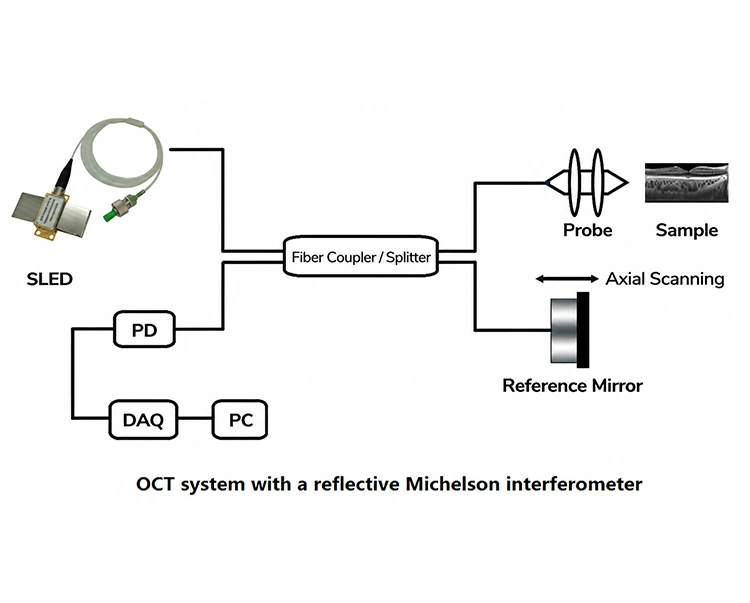

(1) Ánh sáng phát ra từ nguồn băng thông rộng, độ kết hợp thấp (chẳng hạn như SLED) được chia thành hai chùm bằng bộ tách chùm (hoặc bộ ghép sợi), lần lượt đi vào cánh tay tham chiếu và cánh tay mẫu.
(2) Ánh sáng trong cánh tay tham chiếu được phản chiếu lại bởi gương.
(3) Sau khi ánh sáng trong cánh tay mẫu chiếu sáng mô hoặc vật liệu đang được kiểm tra, ánh sáng tán xạ ngược từ các độ sâu khác nhau sẽ quay trở lại.
(4) Hai chùm tia kết hợp lại ở bộ tách chùm; tín hiệu nhiễu chỉ được tạo ra khi chênh lệch đường quang giữa hai nhánh nằm trong độ dài kết hợp của nguồn sáng. Độ dài kết hợp ngắn này đảm bảo độ phân giải trục cao của hệ thống.
(5) Bằng cách quét vị trí của gương tham chiếu hoặc sử dụng chức năng quét tần số để thu tín hiệu nhiễu, hệ thống có thể tái tạo lại hình ảnh chụp cắt lớp hai chiều hoặc ba chiều của từng lớp mẫu.
|
Thành phần |
Mô tả chức năng |
|
Nguồn sáng SLED |
Cung cấp ánh sáng kết hợp thấp băng thông rộng, đóng vai trò là nguồn sáng cốt lõi để hệ thống OCT đạt được độ phân giải trục cao; thường hoạt động ở dải tần cận hồng ngoại 800–1550 nm. |
|
Bộ ghép / bộ chia sợi |
Chia nguồn sáng thành nhánh mẫu và nhánh tham chiếu, đồng thời kết hợp tín hiệu tiếng vang từ cả hai nhánh vào máy dò. |
|
thăm dò |
Tập trung chùm ánh sáng vào bề mặt hoặc bên trong mẫu và thu thập các tín hiệu quang phản xạ ngược/tán xạ ngược từ các độ sâu khác nhau. |
|
Gương tham chiếu |
Cung cấp đường dẫn quang tham chiếu ổn định. Nó thay đổi độ dài đường quang của cánh tay tham chiếu thông qua chức năng quét trục chính xác, thực hiện khớp tín hiệu nhiễu với ánh sáng phản xạ từ các độ sâu mẫu khác nhau và hoàn thành quá trình quét phân giải độ sâu. |
|
PD |
Phát hiện tín hiệu quang nhiễu từ cánh tay mẫu và cánh tay tham chiếu. |
|
Hệ thống thu thập dữ liệu (DAQ) |
Chuyển đổi tín hiệu quang điện thành tín hiệu số để máy tính xử lý và lưu trữ theo thời gian thực. |
|
máy tính |
Xử lý các tín hiệu nhiễu thu được thông qua các thuật toán như Biến đổi Fourier nhanh (FFT) và tái tạo hình ảnh chụp cắt lớp 2D hoặc 3D có độ phân giải cao của mẫu. |

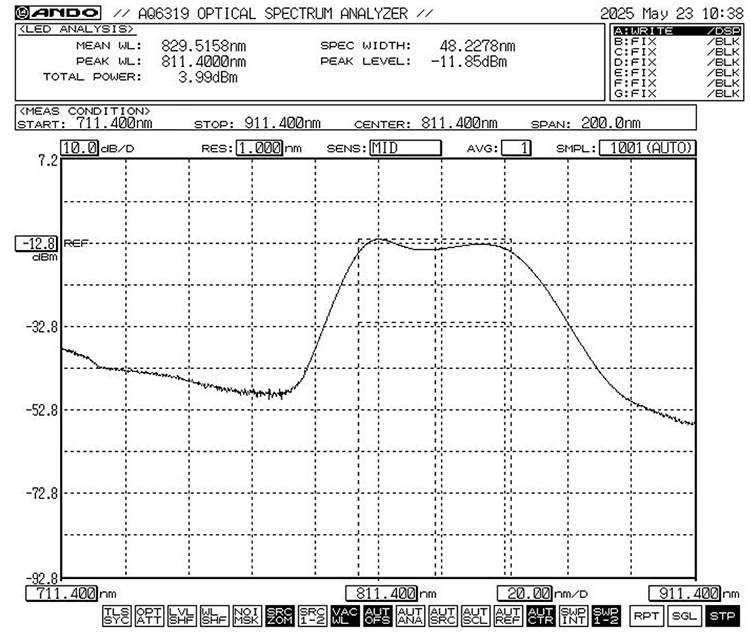

Nguồn sáng băng thông rộng SLED 840nm 20mW
Câu hỏi 1: Bước sóng (tính bằng nm) của nguồn sáng băng thông rộng SLD thường được sử dụng trong OCT?
A1: Hình ảnh y sinh → 800–1060nm;

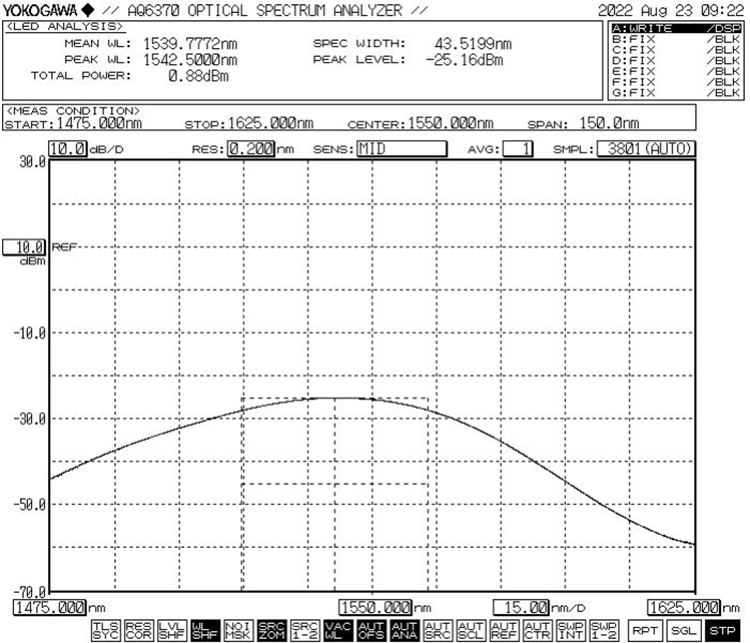

Kiểm tra công nghiệp/Ứng dụng sợi quang → 1300–1550nm.
Câu hỏi 2: Nguồn sáng băng thông rộng SLED có cần bộ cách ly không?
Câu trả lời 2: Đối với các ứng dụng công nghiệp, cần đánh giá độc lập độ lớn của công suất quang phản xạ; nếu được bảo đảm, có thể cần nhiều bộ cách ly.
Câu hỏi 3: Các nguồn sáng SLD mà bạn cung cấp có đi kèm mạch điều khiển tích hợp không?
Câu trả lời 3: Có, chúng tôi cung cấp các giải pháp mô-đun tích hợp chip laser, mạch điều khiển và (tùy chọn) bộ ghép sợi quang. Điều này cho phép sử dụng trực tiếp hoặc tích hợp hệ thống sâu hơn mà không cần khách hàng kết nối trình điều khiển bên ngoài.
-
