Bộ khuếch đại sợi quang pha tạp Erbium băng tần C

Mục lục

1. Giới thiệu về Bộ khuếch đại sợi quang pha tạp Erbium băng tần C

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Ghi chú hoạt động và Bảo trì

11. Đảm bảo chất lượng và Dịch vụ hậu mãi

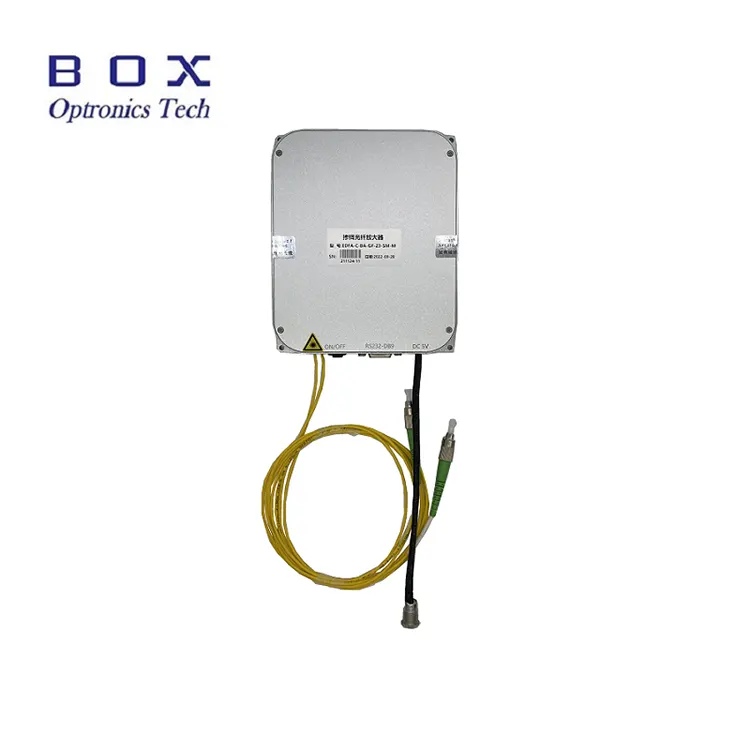

Giới thiệu sản phẩm

Bộ khuếch đại sợi quang pha tạp Erbium băng tần C là được thiết kế để chuyển tiếp đường dây trong hệ thống truyền thông sợi quang hoặc laser. Họ có thể được sử dụng để khuếch đại công suất tín hiệu laser ở băng tần C 1530 ~ 1565nm khoảng bước sóng. Chúng có công suất cao 15/17/20/23/25/26dBm và mức thấp tiếng ồn. Lời khen ngợi và phần mềm được cung cấp cho hoạt động của PC. Khi sử dụng những thứ này mô-đun, đảm bảo mặt đầu sợi quang sạch sẽ, lưu ý đầu vào laser những hạn chế và thực hiện các biện pháp phòng ngừa an toàn laser cần thiết.

sản phẩm Thông số kỹ thuật

sản phẩm Tính năng

● Phạm vi bước sóng rộng-1530 ~ 1565nm;

● Tăng cao yếu tố;

● Tiếng ồn thấp <5,5dB;

● Công suất đầu ra cao 15/17/20/23/25/26dBm tùy chọn.

sản phẩm Ứng dụng

● Quang học truyền thông cáp quang;

● Quang học cảm biến sợi;

● Chất xơ laze.

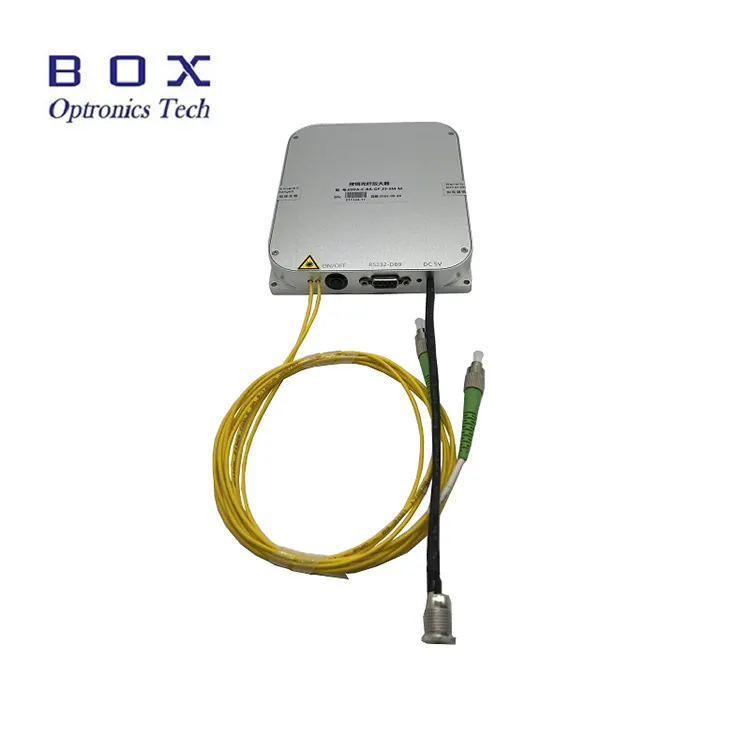

sản phẩm Chi tiết

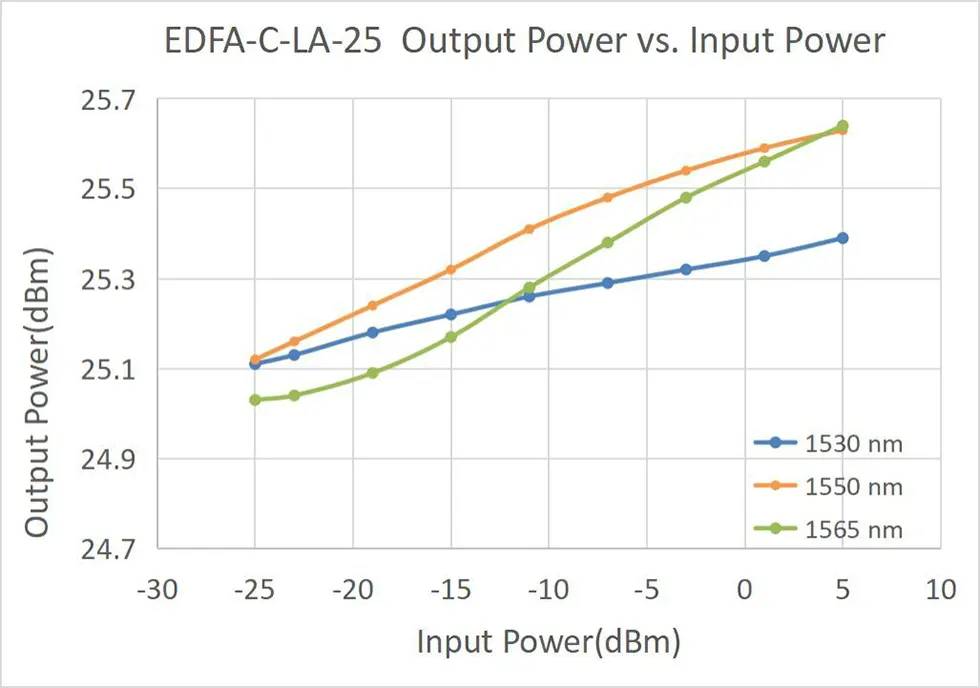

● Đường cong đặc trưng điển hình

Thông tin đặt hàng

ví dụ: EDFA-LA-C-15-SM-M

(Thông tin đặt hàng:Sợi quang pha tạp Erbium băng tần C Bộ khuếch đại, công suất đầu ra 15dB, với SMF-28efiber, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

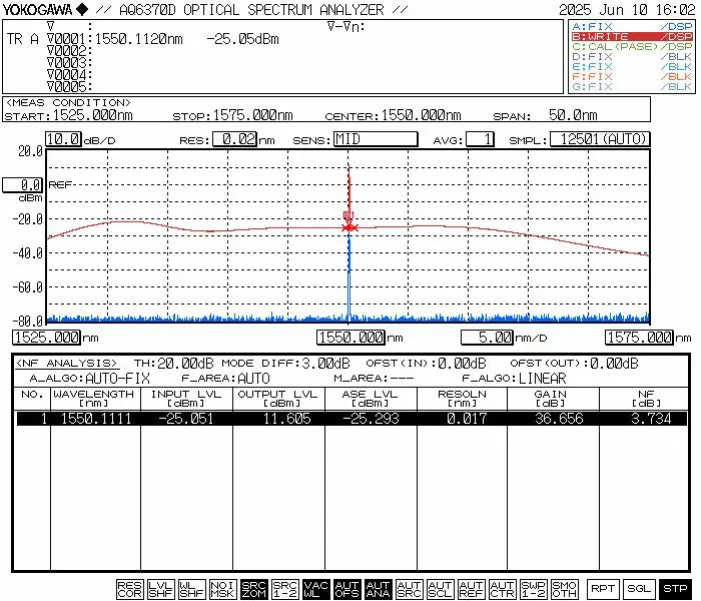

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có hàng thì sẽ nhanh hơn được vận chuyển.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Đối với cáp quang đơn mode (Hi-1060, PM980, G652D, PM1550, v.v.), Dung sai công suất lý thuyết cho ánh sáng liên tục là khoảng 200mW khi mặt cuối sạch sẽ. Do đó, các mẫu EDFA có công suất đầu ra <200mW có thể kết nối các đầu nối cáp quang đầu ra của chúng với các thiết bị cáp quang đơn mode khác thông qua bộ điều hợp di động (mặt bích sợi).

● Không cắt nguồn điện trực tiếp khi bộ khuếch đại đang hoạt động. điều hành.

● Giữ các đầu nối cáp quang không bị bám bụi để tránh làm cháy cáp quang mặt cuối của đầu nối. Làm sạch đầu nối sợi quang bằng giấy thấu kính không bụi trước khi kết nối, kiểm tra nó bằng máy kiểm tra mặt đầu sợi và kết nối qua mặt bích chỉ sau khi xác nhận sự sạch sẽ. Nếu không, mặt cuối của đầu nối cáp quang có thể bị đốt cháy khi bật tia laser. Đảm bảo hoạt động không có tia laser khi mặt bích kết nối và đậy nắp chống bụi bằng sợi khi không sử dụng.

● Việc cắm/rút đầu nối cáp quang đầu ra không thường xuyên được khuyến nghị vì nó có thể gây ô nhiễm bụi, tăng tổn thất chèn hoặc đốt cháy mặt cuối của đầu nối sợi.

● Giữ thiết bị khô ráo và bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
