Bộ tiền khuếch đại sợi pha tạp Erbium băng tần C

Mục lục

1. Giới thiệu về Bộ tiền khuếch đại sợi pha tạp Erbium băng tần C

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu và bảng kiểm tra

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Các bước thao tác

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Bộ tiền khuếch đại sợi pha tạp Erbium băng tần C được thiết kế để cải thiện độ nhạy trước bộ thu quang. Bộ tiền khuếch đại là được sử dụng đặc biệt để khuếch đại tín hiệu quang nhỏ trong phạm vi -45~25dbm. Mức tăng điển hình của tín hiệu nhỏ cao tới 35~45dB và tiếng ồn nhỏ hơn 4,5dB. Chúng có thể được sử dụng để khuếch đại công suất của tia laser tín hiệu trong dải bước sóng 1530 ~ 1565nm của băng tần C. Dòng điện tự động Chế độ làm việc điều khiển (ACC). Lệnh và phần mềm điều khiển được cung cấp cho PC hoạt động.

sản phẩm Thông số kỹ thuật

sản phẩm Tính năng

● Phạm vi bước sóng rộng-1530 ~ 1565nm;

● Tiếng ồn thấp <4,5dB;

● Màn hình cảm ứng/Giao diện truyền thông DB9 Female(RS232) dành cho hoạt động dễ dàng.

sản phẩm Ứng dụng

● Quang học truyền thông cáp quang;

● Quang học cảm biến sợi;

● Chất xơ laze.

sản phẩm Chi tiết

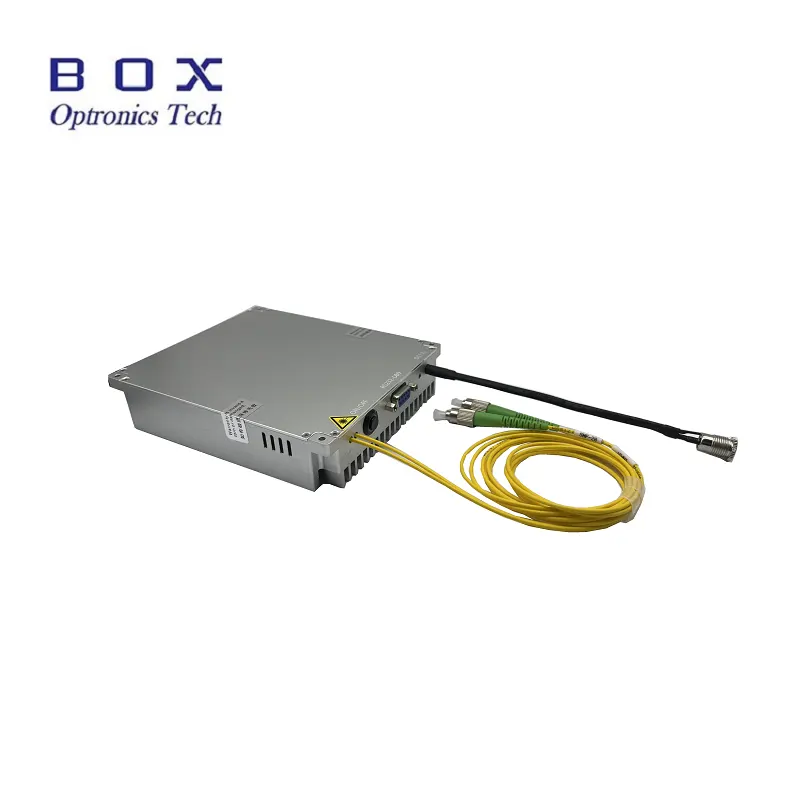

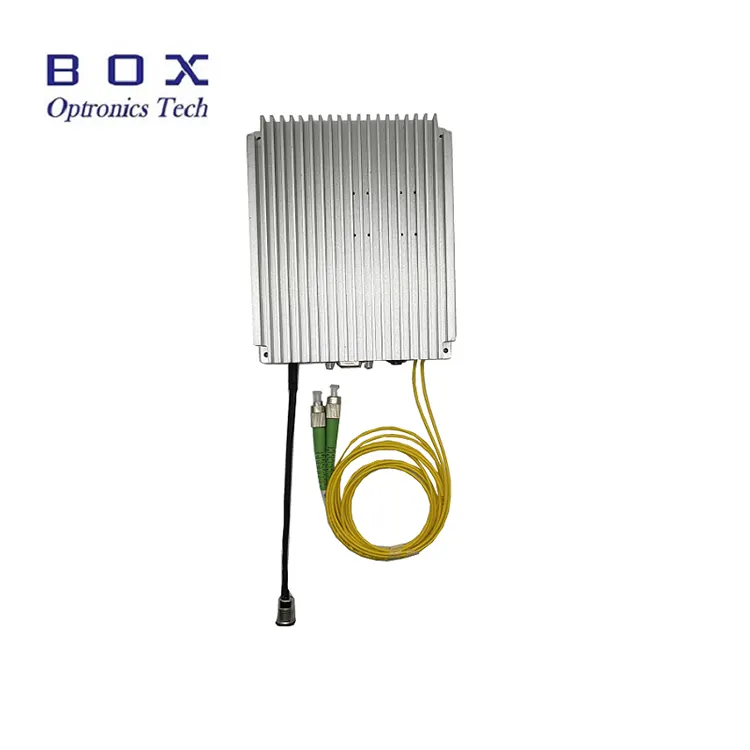

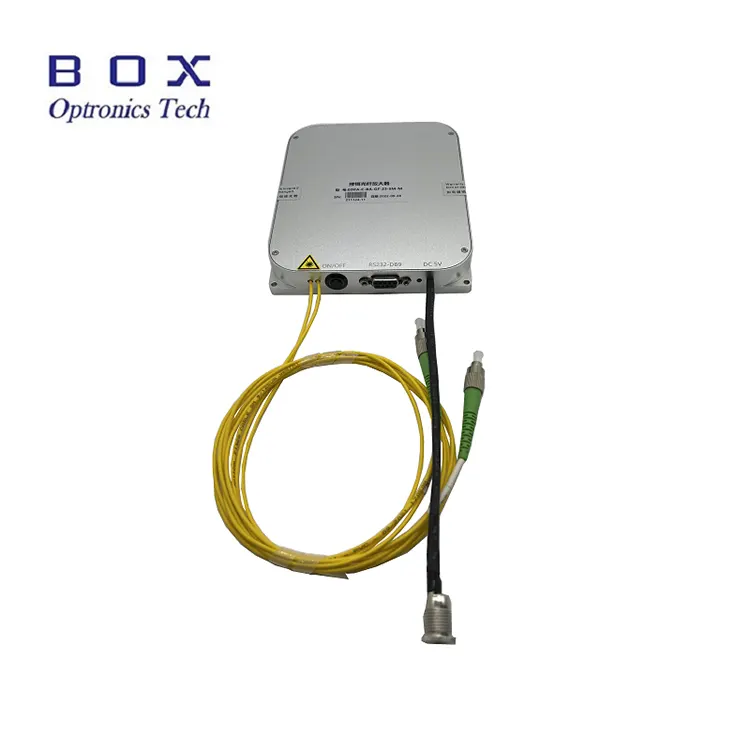

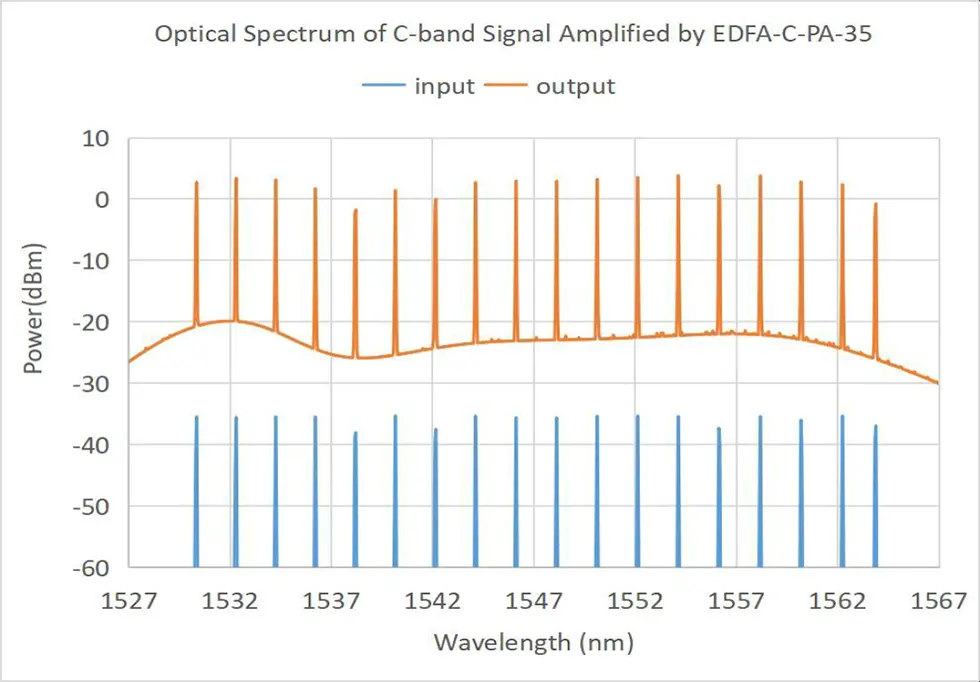

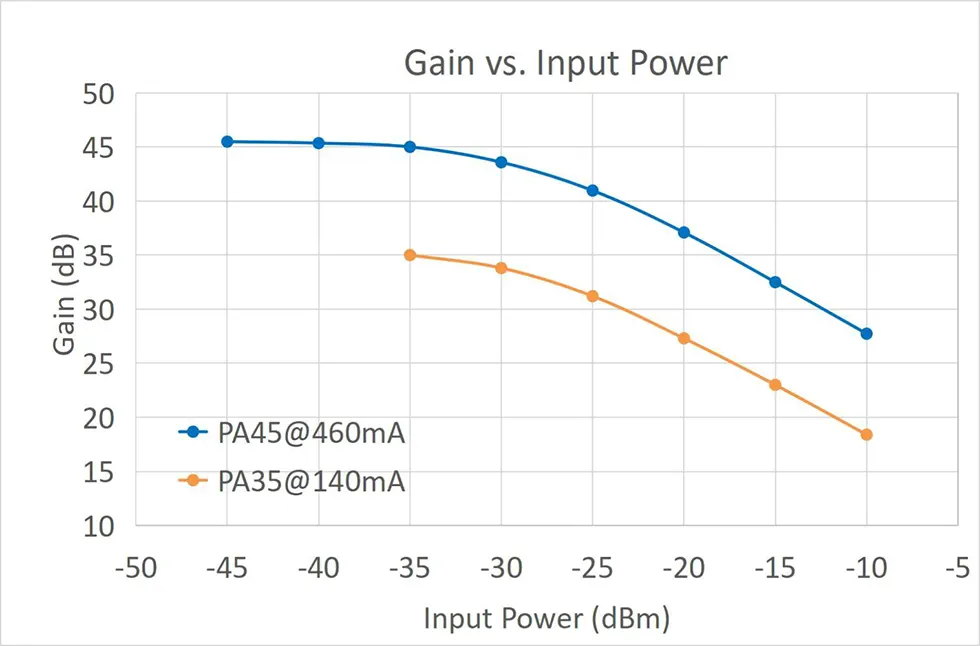

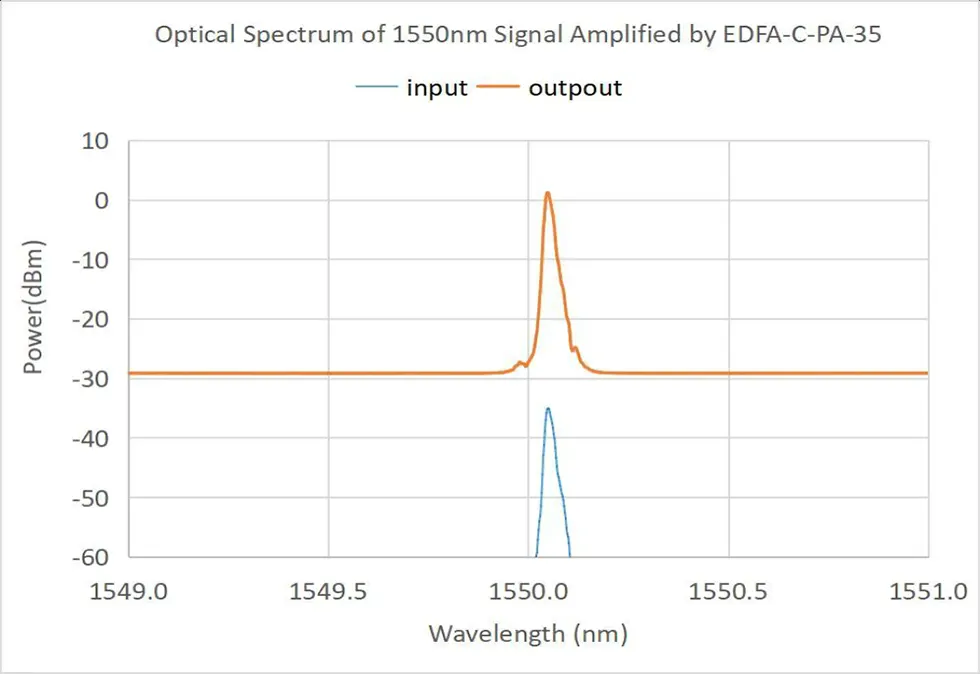

● Đường cong đặc trưng điển hình

Thông tin đặt hàng

ví dụ:EDFA-PA-C-35-SM-M

(Thông tin đặt hàng:Sợi quang pha tạp Erbium băng tần C Bộ tiền khuếch đại, tăng tín hiệu nhỏ 35dBm, với SMF-28efiber, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và tờ kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có hàng thì sẽ nhanh hơn được vận chuyển.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động bước

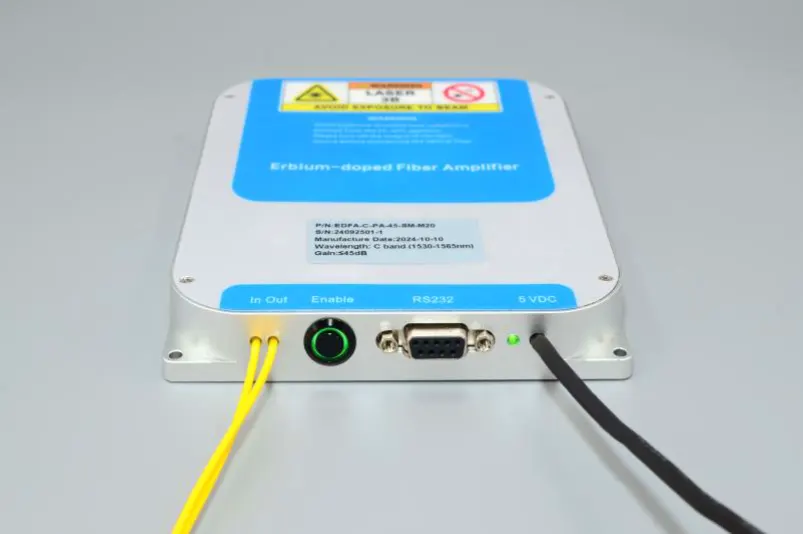

Step1.Appearance: Mặt trước của EDFA được trang bị tuần tự các sợi quang đầu vào và đầu ra, một công tắc kích hoạt đầu ra khuếch đại quang học, giao tiếp máy tính chủ giao diện (mặc định RS232 DB9), đèn báo nguồn và dây nguồn (mặc định DC 5V).

Step2.Power Cung Cấp: Nguồn điện cổng là nguồn DC5.5 × 2.1mm mặc định giao diện và bộ đổi nguồn DC5V DC phù hợp sẽ được cung cấp khi sản phẩm rời khỏi nhà máy. Phương thức kết nối giữa bộ đổi nguồn và mô-đun EDFA được hiển thị trong hình bên dưới. Hãy chắc chắn sử dụng bộ đổi nguồn phù hợp ban đầu. Việc sử dụng bộ đổi nguồn không phù hợp sẽ khiến EDFA không hoạt động bình thường hoặc làm hỏng EDFA. Hình chữ U đường dây cấp nguồn đầu nối cũng có thể được cung cấp để người dùng kết nối với chuyển đổi nguồn điện, nhưng nó cần được đề xuất trước trong quá trình mua sắm.

Bước 3. Kết nối dây nhảy sợi: Mở nắp chống bụi của đầu nối cáp quang, kiểm tra mặt đầu sợi quang và xác nhận rằng không có ô nhiễm và hư hỏng trước khi kết nối quang khác thiết bị sợi quang hoặc thiết bị kiểm tra. Đối với sợi đầu ra của EDFA công suất cao mô hình, nên sử dụng phương pháp nối nhiệt hạch để kết nối.

Setp4.Tản nhiệt: Cái này Mô-đun bộ khuếch đại sợi pha tạp erbium tạo ra một lượng nhiệt nhất định. các bề mặt dưới cùng của bộ khuếch đại (phía không có chữ) phải nằm sát tiếp xúc với tản nhiệt, cánh tản nhiệt hoặc bề mặt kim loại ở dưới cùng của khung máy của người dùng. Nên làm mát không khí thích hợp để đạt được hiệu quả tản nhiệt tốt. Môi trường làm việc tối ưu được đề xuất nhiệt độ là -5 ~ +35oC. Khi nhiệt độ môi trường vượt quá 50oC, bộ khuếch đại ở trạng thái chờ sẽ không khởi động. Khi nhiệt độ môi trường vượt quá 55oC, bộ khuếch đại ở trạng thái làm việc sẽ tự động dừng đầu ra laser và nhập trạng thái chờ để tự bảo vệ. Khi nhiệt độ môi trường giảm xuống 50oC, bộ khuếch đại sẽ tự động tiếp tục đầu ra.

Bước 5. Công suất quang đầu vào: Bộ khuếch đại sợi pha tạp erbium này không có yêu cầu về ngưỡng cho công suất tín hiệu quang đầu vào. Khi công suất trung bình của quang đầu vào tín hiệu giảm xuống mức công suất gần bằng 0 thì bộ khuếch đại vẫn sẽ duy trì trạng thái làm việc và cổng đầu ra sẽ có đầu ra phát thải tự phát. Tuy nhiên, để có được hiệu ứng khuếch đại và tỷ lệ tín hiệu trên tạp âm lý tưởng hơn, nên kiểm soát công suất quang đầu vào trong phạm vi công suất mô tả trong tờ thử nghiệm hoặc thông số kỹ thuật của sản phẩm.

Điều khiển máy tính Step6.Host: Bộ khuếch đại này là một sản phẩm mô-đun và cần phải kết hợp với phần mềm máy tính chủ chuyên dụng để điều chỉnh, giám sát trạng thái làm việc và các thông số vận hành của EDFA. Nhu cầu máy tính của người dùng để cài đặt chương trình trình điều khiển cổng nối tiếp USB-232 và máy chủ EDFA phần mềm điều khiển do công ty chúng tôi cung cấp. Trình điều khiển cổng nối tiếp USB-232 chương trình phải được cài đặt, nếu không phần mềm máy tính chủ không thể kết nối và giao tiếp với mô-đun EDFA một cách bình thường. Cần lưu ý rằng Chương trình trình điều khiển cổng nối tiếp USB-232 phải phù hợp với USB-232 thực tế cáp cổng nối tiếp được sử dụng. Số phiên bản phần mềm của máy chủ EDFA phần mềm phải nhất quán với số phiên bản phần mềm được ghi trên phiếu kiểm tra sản phẩm.

Bước 7. Giao diện phần mềm máy tính chủ: Thông tin có thể được hiển thị bởi phần mềm máy tính chủ bao gồm chế độ làm việc của bộ khuếch đại, giá trị mục tiêu công suất quang đầu ra, bơm laser giá trị mục tiêu hiện tại và trạng thái theo dõi nhiệt độ.

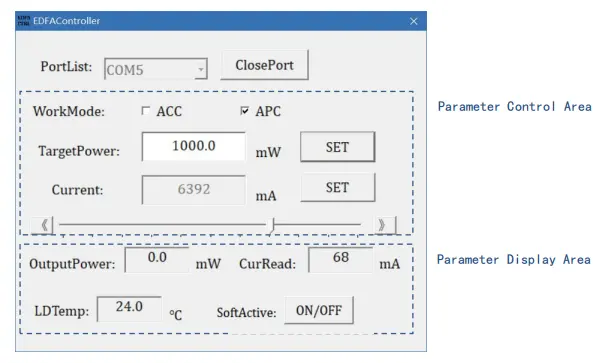

Bước 8. Hoạt động cụ thể:Sau khi bắt đầu phần mềm máy tính chủ, trước tiên hãy chọn số cổng nối tiếp chính xác trong chuỗi cổng nối tiếp PortList, nhấp vào nút OpenPort để mở cổng nối tiếp cổng. Lúc này cửa sổ Current Read và LDTemp sẽ hiển thị thông tin dòng điện làm việc và nhiệt độ bơm của mô-đun. Nhập quang mục tiêu giá trị năng lượng trong cửa sổ TargetPower và nhấp vào nút SET. Khi nút công tắc của mô-đun EDFA và công tắc nút SoftActive trên phần mềm được cả hai đều được bật, cài đặt có hiệu lực và EDFA có đầu ra nguồn quang.

Bước 9. Chế độ điều khiển:Mô hình tiêu chuẩn của bộ khuếch đại sợi này hỗ trợ hai chế độ làm việc, điều khiển dòng điện tự động (chế độ ACC) và chế độ điều khiển nguồn tự động (chế độ APC). Bạn có thể chuyển đổi giữa hai chế độ làm việc này thông qua tùy chọn WorkMode. Khi chuyển đổi, xin lưu ý tắt công tắc nút Active trước. (* Một số bộ khuếch đại các kiểu máy chỉ hỗ trợ chế độ ACC, chẳng hạn như EDFA-C-PA). Ở chế độ ACC, vào máy bơm giá trị hiện tại trong cửa sổ Hiện tại và nhấp vào nút SET hoặc kéo trực tiếp thanh trượt bên trái và bên phải để đặt giá trị hiện tại của máy bơm. Ở chế độ APC, nhập giá trị công suất quang mục tiêu trong cửa sổ TargetPower và nhấp vào nút SET nút.

Bước 10. Kích hoạt đầu ra:Khi Bật nút chuyển đổi ở mặt trước của mô-đun và nút SoftActive bật phần mềm đều được bật, cài đặt có hiệu lực và bộ khuếch đại có đầu ra laser và đèn báo LASER bật sáng. BẬT/TẮT nút sẽ được hiển thị màu đỏ. Công suất đầu ra trong giám sát tham số khu vực hiển thị công suất quang đầu ra thực tế hiện tại, CurRead hiển thị công suất quang hiện tại dòng bơm và LDTemp hiển thị nhiệt độ bên trong.

Bước 11. Tắt máy: Đầu tiên hãy tắt Công tắc nút BẬT/TẮT ở bên cạnh bộ khuếch đại và nút SoftActive bật phần mềm, bấm ClosePort để đóng cổng nối tiếp, sau đó đóng phần mềm.

Bước 12. Bộ nhớ tham số:Chế độ và các thông số do phần mềm điều khiển thiết lập sẽ được lưu tự động bên trong Mô-đun EDFA và có chức năng tắt nguồn bộ nhớ. Nếu không cần thiết sửa đổi các tham số EDFA, không cần thiết phải kết nối với máy tính chủ khi sử dụng lại.

Ghi chú hoạt động và Bảo trì

● Nếu sợi quang đầu ra cần được kết nối với một sợi quang khác thì đó là khuyến khích sử dụng máy hàn nhiệt hạch.

● Khi khởi động, trước tiên hãy xác nhận rằng công tắc nguồn và công tắc phím được tắt và sau đó kết nối nguồn điện. Khi tắt máy, đầu tiên tắt công tắc phím, sau đó ngắt kết nối nguồn điện sau khi đầu ra đèn báo tắt. Không trực tiếp cắt nguồn điện khi EDFA đang hoạt động.

● Làm sạch các đầu nối sợi bằng khăn lau không có xơ và kiểm tra bằng máy dò mặt cuối sợi trước khi kết nối. Luôn kết nối/ngắt kết nối các sợi không có điện để tránh bị cháy ở mặt cuối. Các đầu nối cáp quang phải được phủ bằng mũ bụi.

● Không nên thường xuyên cắm và rút phích cắm đầu ra đầu nối sợi để tránh ô nhiễm bụi, có thể dẫn đến tăng mất chèn hoặc đốt mặt cuối của đầu nối sợi.

● Giữ thiết bị khô ráo và bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
