Bộ khuếch đại sợi quang pha tạp Erbium băng tần C Micro-Module

Mục lục

1. Giới thiệu về Bộ khuếch đại sợi quang pha tạp Erbium băng tần C Micro-Module

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Thông tin đặt hàng

7. Bảng dữ liệu

8. Điều khoản báo giá và thanh toán

9. Thời gian thực hiện

10. Các bước thao tác

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

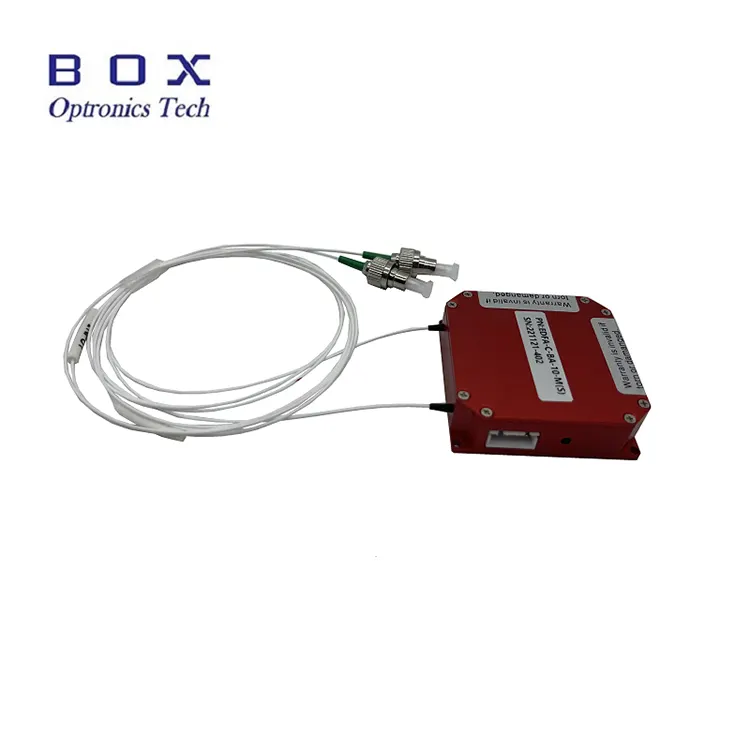

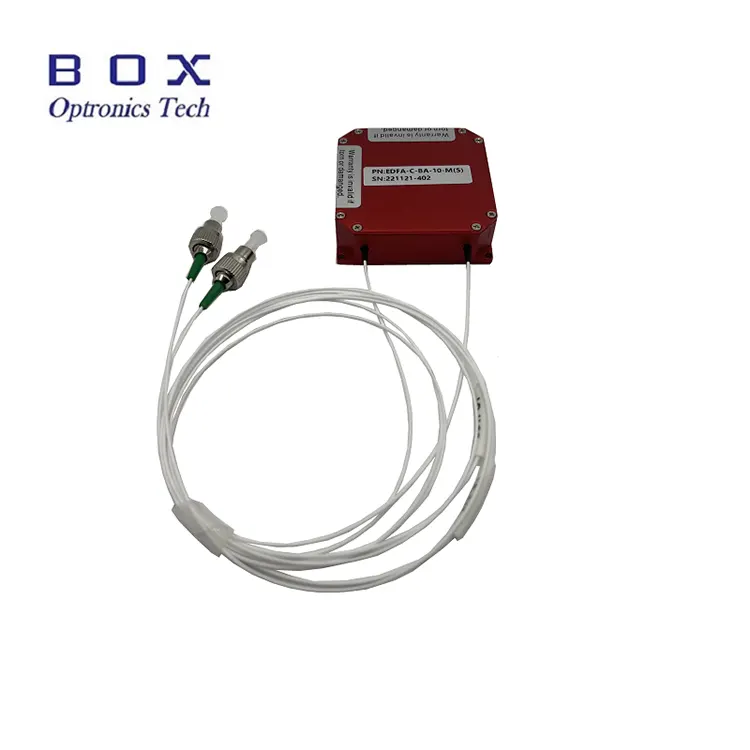

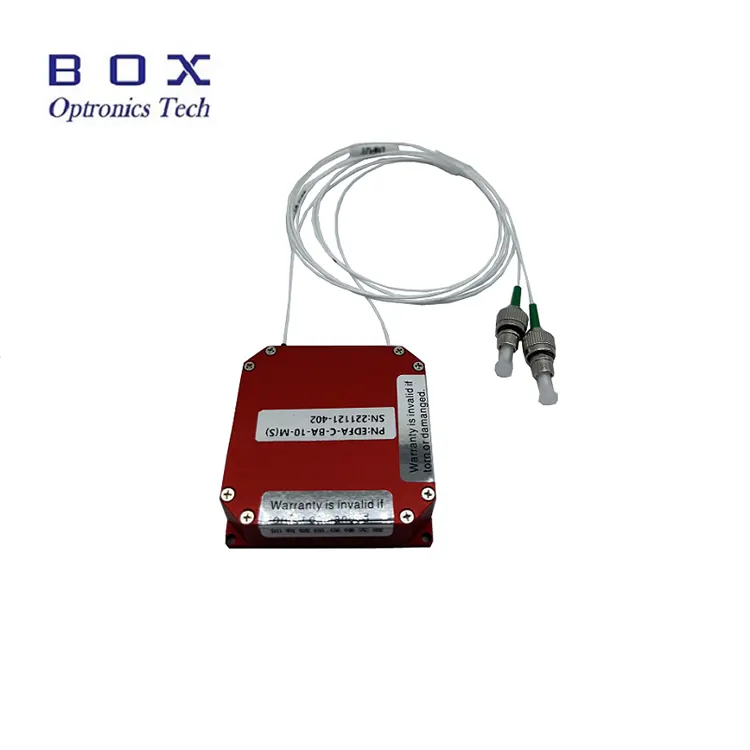

Giới thiệu sản phẩm

Bộ tăng cường sợi pha tạp Erbium băng tần C Micro-Module Bộ khuếch đại được thiết kế cho các ứng dụng trong không gian hạn chế. Kích thước là 50(W)×50(D)×15(H)mm hoặc 45(W)×65(D)×10(H)mm tùy chọn. Họ có thể được sử dụng để khuếch đại công suất tín hiệu laser ở băng tần C 1530~1565nm khoảng bước sóng. Chúng có công suất cao 10/13/17/20/23dBm và độ ồn thấp. A cổng nối tiếp truyền thông và cáp nguồn được cung cấp cho hoạt động của PC. Khi nào sử dụng các mô-đun này, đảm bảo mặt đầu sợi sạch sẽ, chú ý đến tia laser hạn chế đầu vào và thực hiện các biện pháp phòng ngừa an toàn laser cần thiết.

sản phẩm Thông số kỹ thuật

sản phẩm Tính năng

● Phạm vi bước sóng rộng-1530 ~ 1565nm;

● Tiểu thu nhỏ thiết kế;

● Tiếng ồn thấp <5dB;

● Chế độ điều khiển RS232/TTL.

sản phẩm Ứng dụng

● Quang học truyền thông cáp quang;

● Quang học cảm biến sợi;

● Chất xơ laze.

sản phẩm Chi tiết

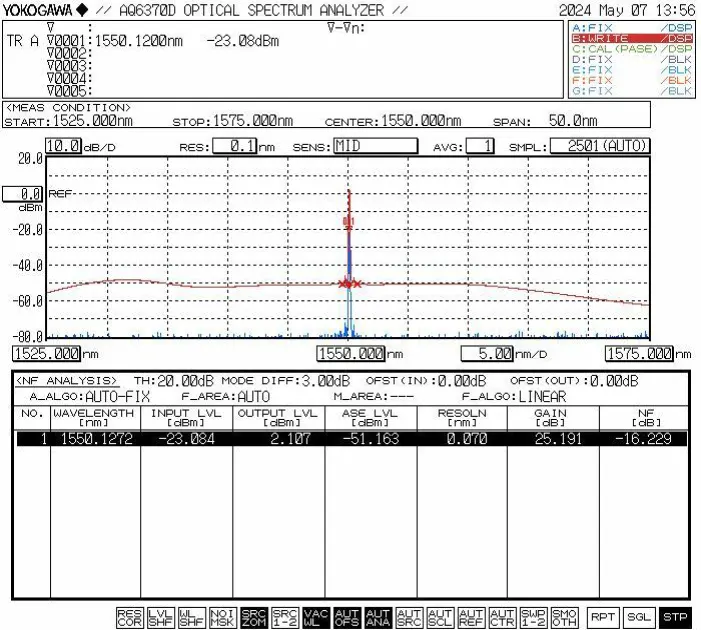

● Đường cong đặc trưng điển hình

● Định nghĩa chân giao tiếp (từ trái sang phải: 1 đến 4):

Mức độ giao tiếp tuân thủ các tiêu chuẩn TTL. Một TTL-RS232 chuyển đổi cấp độ là cần thiết để kết nối với máy tính.

Thông tin đặt hàng

ví dụ: EDFA-BA-C-23-SM-MIC

(Thông tin đặt hàng:Micro-Module C-band pha tạp Erbium Bộ khuếch đại Fiber Booster, công suất đầu ra 23dB, với SMF-28efiber, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có hàng thì sẽ nhanh hơn được vận chuyển.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

hoạt động bước

Bước 1. Giải nén và lắp ráp

Kiểm tra xem tất cả các phụ kiện đã đầy đủ chưa trước khi lắp ráp.

Bước 2. Kết nối nguồn điện và cáp quang Dây vá

Kết nối nguồn điện; kết nối đèn tín hiệu với đầu vào

Bước 3. Bật Bộ khuếch đại

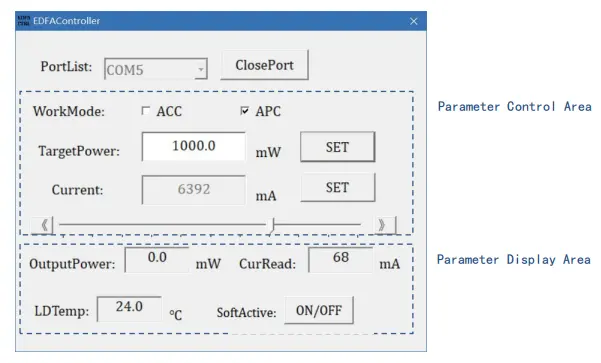

Bật nguồn khuếch đại. Lưu ý: Dòng điện hoạt động và mức tăng giá trị là các tham số do máy tính chủ đặt ở lần tắt máy gần đây nhất và có thể được sửa đổi thông qua phần mềm nếu cần. Nghiêm cấm cắm hoặc rút phích cắm các đầu nối cáp quang trong khi tia laser đang hoạt động.

Setp4.Shutdown

Ngắt kết nối cáp nguồn sau khi sử dụng.

Ghi chú hoạt động và Bảo trì

● Không cắt nguồn điện trực tiếp khi bộ khuếch đại đang hoạt động. điều hành.

● Giữ các đầu nối cáp quang không bị bám bụi để tránh làm cháy cáp quang mặt cuối của đầu nối. Làm sạch đầu nối sợi quang bằng giấy thấu kính không bụi trước khi kết nối, kiểm tra nó bằng máy kiểm tra mặt đầu sợi và kết nối qua mặt bích chỉ sau khi xác nhận sự sạch sẽ. Nếu không, mặt cuối của đầu nối cáp quang có thể bị đốt cháy khi bật tia laser. Đảm bảo hoạt động không có tia laser khi mặt bích kết nối và đậy nắp chống bụi bằng sợi khi không sử dụng.

● Giữ thiết bị khô ráo và bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
