Nguồn sáng băng thông rộng ASE 1030nm

Mục lục

1. Giới thiệu về Nguồn sáng băng thông rộng ASE 1030nm

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Hướng dẫn vận hành an toàn

7. Thông tin đặt hàng

8. Bảng dữ liệu

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

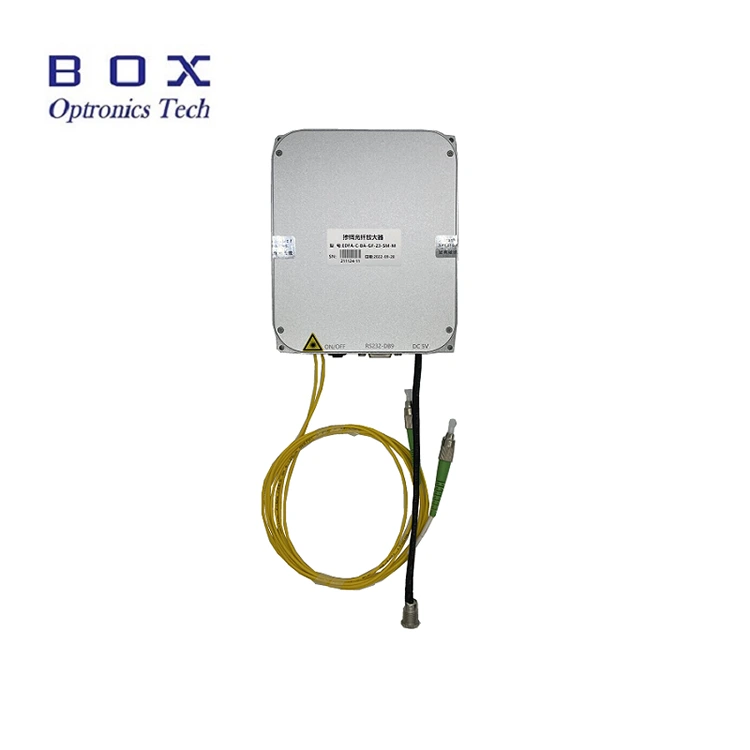

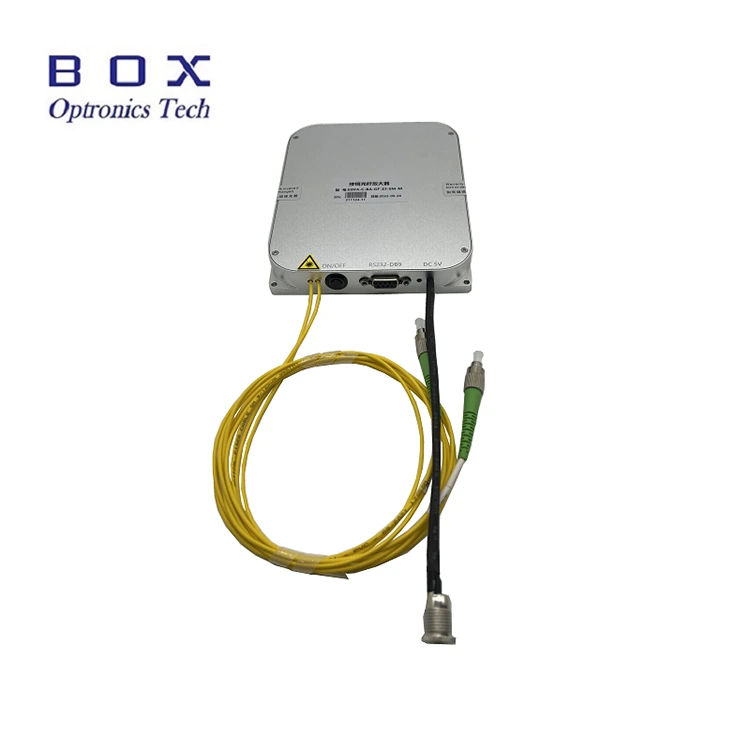

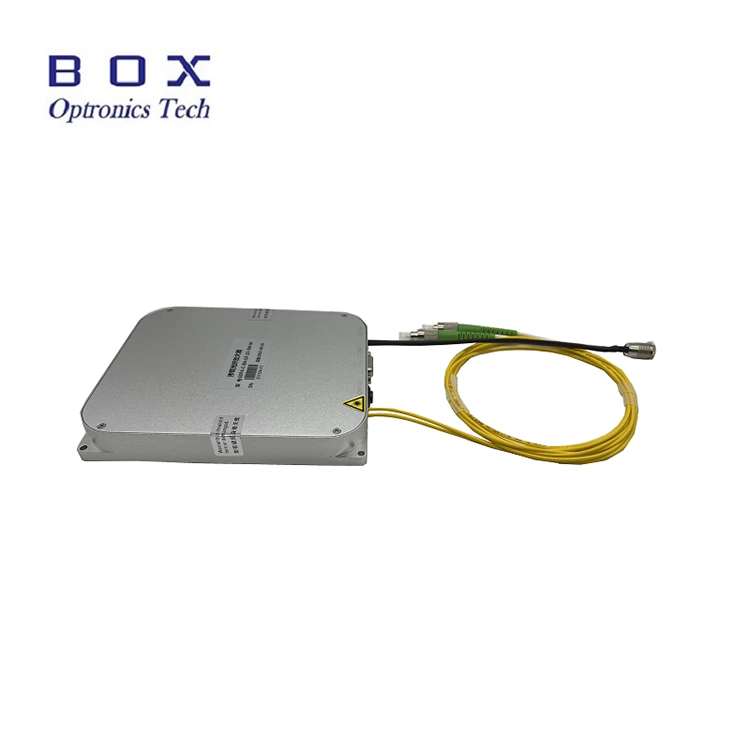

Giới thiệu sản phẩm

Đây là Nguồn sáng băng thông rộng ASE 1030nm dựa trên Laser bơm bán dẫn và sợi quang pha tạp ytterbium, với phổ 1030nm vùng phủ sóng, công suất đầu ra 10/20/30/50/100/500/1000mW và độ phân cực tỷ lệ tuyệt chủng thấp tới 0,2 dB. Bộ phụ kiện hoàn chỉnh đi kèm; người dùng hướng dẫn sử dụng được cung cấp. Nó phù hợp cho cáp quang thử nghiệm thiết bị, sản xuất lưới FBG, hình ảnh y tế, v.v.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● quang phổ độ phẳng;

● Công suất đầu ra là tùy chọn và có thể điều chỉnh;

● Bước sóng dài và công suất ổn định;

● DB9 Giao tiếp nữ (RS232) để tích hợp dễ dàng.

Ứng dụng sản phẩm

● Chất xơ cảm nhận;

● Y tế hình ảnh;

● Chất xơ kiểm tra thiết bị quang học

sản phẩm Chi tiết

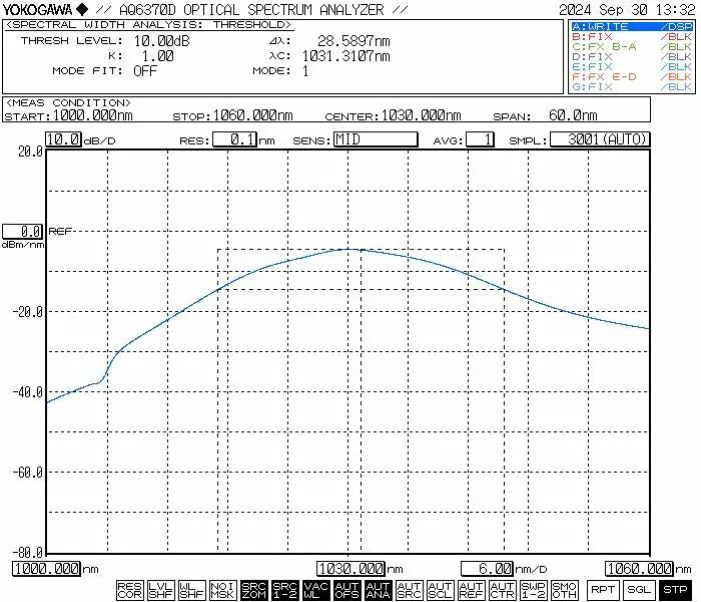

● Phổ điển hình

● Phụ kiện tiêu chuẩn

1. Các bước vận hành-Nguồn sáng băng thông rộng ASE 1030nm

Bước 1. Giải nén và lắp ráp: Vui lòng kiểm tra xem các phụ kiện đã đầy đủ chưa

trước khi lắp ráp.

Bước 2.Kết nối dây nhảy sợi: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm hoặc hư hỏng.

Bước 3. Kết nối Bộ đổi nguồn và Cáp nối tiếp: Kết nối mô-đun nguồn sáng và bộ đổi nguồn; kết nối mô-đun nguồn sáng và máy tính có cáp tín hiệu USB-RS232. (Lưu ý: Máy tính cần cài đặt trình điều khiển cổng nối tiếp trước. Người lái xe có thể là tìm thấy trên đĩa CD-ROM hoặc lấy từ công ty Box Optronics.)

Setp4.Use: Mở nguồn sáng công tắc kích hoạt; đèn báo đầu ra nguồn sáng bật và có công suất quang phát ra. Tại thời điểm này, giá trị dòng điện làm việc và công suất quang là các thông số do máy chủ cài đặt ở lần tắt máy gần đây nhất. Họ có thể được sửa đổi và lưu trong phần mềm máy tính chủ (chỉ dành cho phiên bản model với công suất điều chỉnh).

Bước 5. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.

Đặt hàng thông tin

ví dụ: ASE-1030-5HSM-B

(Thông tin đặt hàng: Nguồn sáng băng thông rộng ASE 1030nm, công suất 500mW power, với cáp quang SM Hi1060, gói để bàn).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu

Bảng dữ liệu

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Trước khi kết nối các đầu nối cáp quang, phải vệ sinh chuyên dụng phải sử dụng các công cụ để làm sạch hoàn toàn các mặt cuối của đầu nối. Ngoài ra, nên sử dụng máy kiểm tra mặt cuối sợi để cẩn thận kiểm tra các bề mặt để đảm bảo chúng hoàn toàn không có bụi và chất gây ô nhiễm trước khi kết nối chúng thông qua một mặt bích sợi. Trong quá trình dọn dẹp, kiểm tra và kết nối các mặt đầu sợi quang, bắt buộc phải đảm bảo nguồn sáng đang ở trạng thái ngừng hoạt động; trong mọi trường hợp không nên những hoạt động này được thực hiện trong khi ánh sáng đang được truyền đi. Một lần sử dụng là hoàn thành và đầu nối đã bị ngắt kết nối với cáp quang khác các đầu nối, đầu nối cáp phải được lắp nắp chống bụi bảo vệ.

● Các mẫu nguồn sáng ASE băng thông rộng có công suất đầu ra 200 mW hoặc cao hơn có thể có đuôi lợn đầu ra được kết thúc bằng đầu nối FC/APC. Tuy nhiên, đầu nối này chỉ dành cho nguồn điện đầu ra do người dùng khởi tạo. giám sát (bằng cách kết nối với máy đo công suất quang) hoặc để giao tiếp với Bộ chuẩn trực sợi quang kết thúc FC để hướng đầu ra laser vào không gian trống. Nó được khuyến cáo không nên sử dụng bộ chuyển đổi mặt bích để kết nối trực tiếp với thiết bị này đầu nối với bím tóc của các sợi hoặc thiết bị khác do người dùng sở hữu; làm như vậy có nguy cơ làm hỏng cả đầu nối sợi và đầu nối bản thân bộ khuếch đại. Nếu cần kết nối với các sợi khác thì khuyến nghị sử dụng mối nối nhiệt hạch; Hơn nữa, đảm bảo rằng các loại các sợi được kết nối tương thích lẫn nhau.

● Chúng tôi khuyên bạn không nên thường xuyên lắp hoặc tháo thiết bị đầu nối cáp quang ở cổng đầu ra, nhằm chống bụi nhiễm bẩn—có thể dẫn đến tăng tổn thất chèn—hoặc đốt cháy mặt cuối của đầu nối sợi.

● Khi khởi động, trước tiên hãy đảm bảo rằng cả công tắc nguồn và công tắc phím được tắt, sau đó kết nối nguồn điện. Khi tắt máy, trước tiên hãy tắt công tắc phím và chỉ ngắt kết nối nguồn điện sau khi đèn báo đầu ra đã tắt. Không bao giờ trực tiếp cắt điện cung cấp khi nguồn sáng đang hoạt động.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; nó nên được bảo quản ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
