Độ phẳng thấp băng tần C Nguồn sáng băng thông rộng ASE

Mục lục

1. Giới thiệu về Độ phẳng thấp băng tần C Nguồn sáng băng thông rộng ASE

2. Kỹ thuật Thông số kỹ thuật

3. Tính năng sản phẩm

4. Ứng dụng điển hình

5. Chi tiết sản phẩm

6. Các bước thao tác

7. Thông tin đặt hàng

8. Bảng dữ liệu và bảng kiểm tra

9. Điều khoản báo giá và thanh toán

10. Thời gian thực hiện

11. Ghi chú hoạt động và Bảo trì

12. Đảm bảo chất lượng và Dịch vụ hậu mãi

Giới thiệu sản phẩm

Đây là ASE có độ phẳng thấp băng tần C không mạch lạc Nguồn sáng băng thông rộng, là sự phát xạ tự phát được tạo ra bởi một laser bán dẫn trong sợi thạch anh pha tạp erbium, có phổ 1526~1566nm vùng phủ sóng và công suất đầu ra 10/20/30/50mW. Bộ phụ kiện hoàn chỉnh đi kèm; hướng dẫn sử dụng được cung cấp. Nó phù hợp cho cáp quang thử nghiệm thiết bị, sản xuất lưới FBG, hình ảnh y tế, v.v. Vui lòng lấy biện pháp phòng ngừa chống ẩm, bụi và ăn mòn; nó nên được bảo quản ở nơi khô ráo nơi.

sản phẩm Thông số kỹ thuật

Tính năng sản phẩm

● Cose có hiệu quả;

● Phổ rộng;

● Cao công suất đầu ra ổn định.

Ứng dụng sản phẩm

● Quang học cảm biến sợi;

● Y tế hình ảnh;

● Kiểm tra thiết bị cáp quang.

sản phẩm Chi tiết

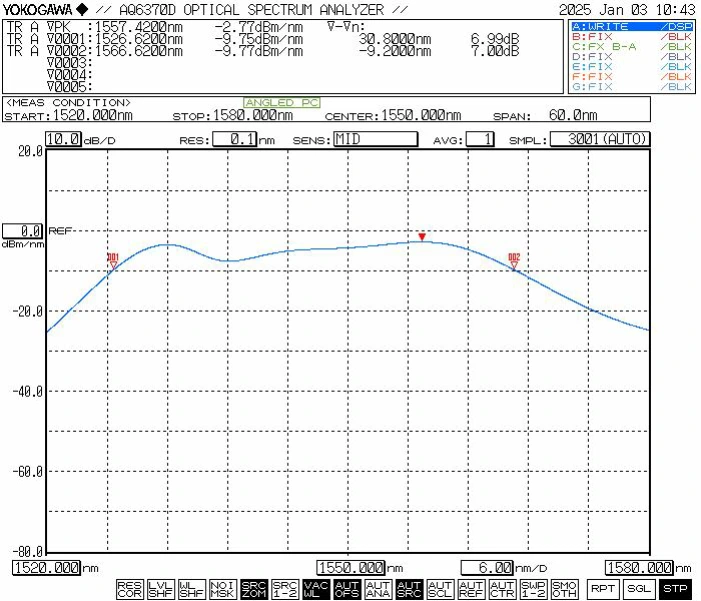

● Phổ điển hình

● Phụ kiện tiêu chuẩn

hoạt động bước

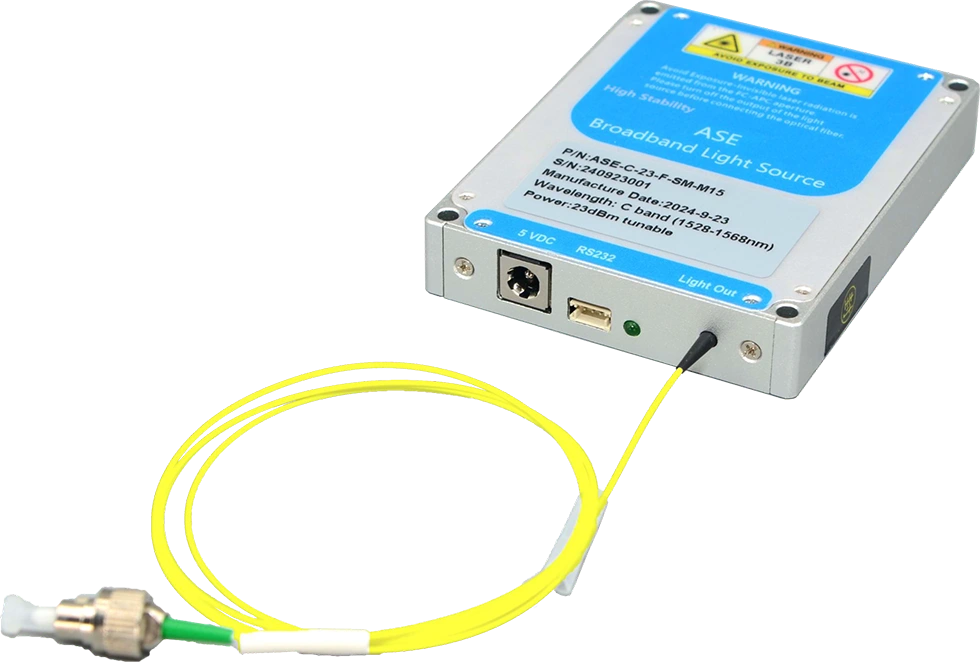

Bước 1. Ngoại hình: Từ trái sang phải- sức mạnh cổng, giao diện truyền thông nối tiếp ZH2.54 (3 chân), đèn LED chỉ báo nguồn và cổng quang đơn mode cho đầu ra quang.

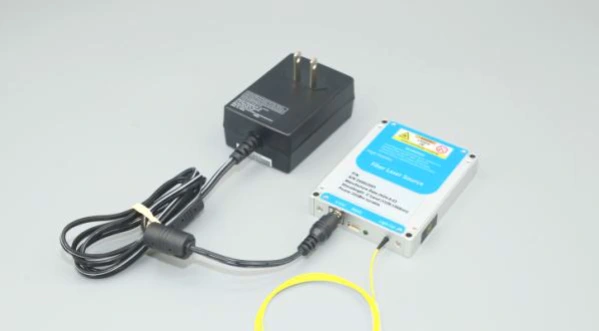

Bước 2. Nguồn điện: Mặc định cổng đầu vào nguồn là DC 5,5 × 2,1 mm giao diện; tại thời điểm đó, bộ đổi nguồn DC 5V phù hợp được đi kèm với thiết bị của lô hàng. Phương pháp kết nối bộ đổi nguồn với nguồn sáng mô-đun được minh họa trong hình kèm theo; hãy đảm bảo rằng bạn sử dụng chỉ có bộ đổi nguồn gốc đi kèm. Việc sử dụng nguồn điện không tương thích bộ chuyển đổi có thể làm hỏng nguồn sáng. Ngoài ra, một phiên bản có sẵn cáp nguồn với đầu nối đầu cuối hình chữ U để tạo điều kiện kết nối với nguồn điện chuyển mạch; tuy nhiên, tùy chọn này phải được yêu cầu cụ thể tại thời điểm mua hàng.

Bước 3. Kết nối dây nối sợi: Tháo nắp chống bụi khỏi đầu nối sợi và kiểm tra mặt đầu sợi; đảm bảo rằng nó không bị nhiễm bẩn hoặc hư hỏng trước khi kết nối nó với thiết bị khác thành phần sợi quang hoặc thiết bị kiểm tra. Đối với nguồn sáng công suất cao, nên sử dụng mối nối nhiệt hạch cho kết nối.

Setp4.Kết nối nguồn sáng Mô-đun cho PC chủ: Sử dụng cáp dữ liệu nối tiếp USB-to-RS232 gốc đi kèm với mô-đun nguồn sáng để kết nối mô-đun với máy tính. Máy tính yêu cầu cài đặt trước trình điều khiển cổng nối tiếp chuyên dụng để nhận dạng chính xác cáp USB-to-RS232; nếu không, phần mềm máy chủ sẽ không thể thiết lập kết nối chính xác hoặc giao tiếp với ánh sáng mô-đun nguồn Vui lòng liên hệ với Box Optronics để có được trình điều khiển cần thiết.

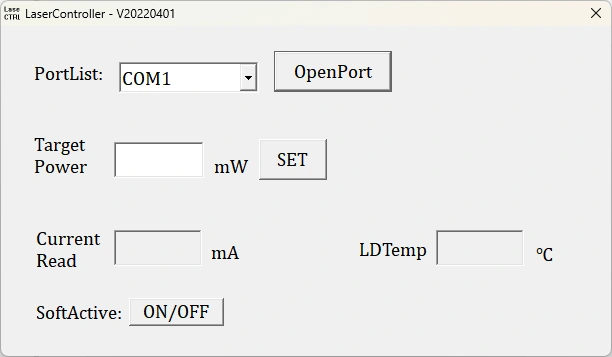

Step5.Software:Đối với các sản phẩm mô-đun nguồn sáng ASE có công suất điều chỉnh, công suất đầu ra quang có thể được điều chỉnh thông qua phần mềm máy chủ; cho nguồn điện cố định các model, mức công suất không thể điều chỉnh được.

Đặt hàng thông tin

ví dụ: ASE-C-F7-20-SM-M

(Thông tin đặt hàng: Nguồn sáng băng thông rộng ASE độ phẳng thấp băng tần C, độ phẳng phổ<7dB, 20mW công suất đầu ra, với sợi SM, gói mô-đun).

Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com

Bảng dữ liệu và Phiếu kiểm tra

Bảng dữ liệu

Phiếu kiểm tra

Điều khoản báo giá và thanh toán

● Điều khoản báo giá

(1) EXW:

Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.

(2) DAP:

Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.

(3) Khác

● Điều khoản thanh toán

PayPal và T/T có sẵn.

thời gian dẫn

Phải mất khoảng 10 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)

Hậu cần quốc tế có thể mất 3-5 ngày làm việc.

Ghi chú hoạt động và Bảo trì

● Trong điều kiện mặt đầu sạch, sợi đơn mode (chẳng hạn như Hi-1060, PM980, G652D hoặc PM1550) có dung sai công suất lý thuyết là khoảng 200 mW ánh sáng liên tục. Do đó, đối với các nguồn sáng và bộ khuếch đại có mức công suất đầu ra dưới 200 mW, đầu nối cáp quang đầu ra có thể được ghép nối với các thiết bị cáp quang đơn mode khác bằng bộ điều hợp tiêu chuẩn (mặt bích sợi). Tuy nhiên, nếu mặt cuối của đầu nối cáp quang bị bẩn, nó sẽ rất dễ bị cháy ngay khi tia laser được kích hoạt—ngay cả khi công suất laser rất thấp. Vì vậy, trước khi thực hiện bất kỳ kết nối sợi nào, Mặt cuối của đầu nối phải được làm sạch kỹ lưỡng bằng chất tẩy rửa sợi chuyên dụng công cụ. Hơn nữa, nên sử dụng thiết bị kiểm tra mặt cuối sợi để cẩn thận kiểm tra bề mặt để đảm bảo nó hoàn toàn không có bụi và chất gây ô nhiễm trước khi tiến hành kết nối qua mặt bích sợi quang.

● Khi làm sạch, kiểm tra hoặc kết nối các đầu nối cáp quang, bạn phải bảo đảm nguồn sáng không phát ra ánh sáng; trong mọi trường hợp nên thực hiện các thao tác khi đèn đang hoạt động. Sau khi sử dụng xong và sau khi ngắt kết nối với các đầu nối cáp quang khác, đầu nối phải được trang bị một nắp chống bụi.

● Nếu sợi quang đầu ra cần được kết nối với một sợi quang khác thì đó là khuyến khích sử dụng máy hàn nhiệt hạch.

● Không nên thường xuyên lắp hoặc tháo cáp quang các đầu nối ở đầu ra, để ngăn chặn bụi bẩn—có thể dẫn đến tăng tổn hao chèn—hoặc làm hỏng các mặt đầu của đầu nối cáp quang.

● Hãy đề phòng độ ẩm, bụi và ăn mòn; cửa hàng ở nơi khô ráo.

Đảm bảo chất lượng và Dịch vụ hậu mãi

● Thời hạn bảo hành:

Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.

● Các trường hợp loại trừ khỏi Bảo hành miễn phí:

Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:

(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.

(2) Trục trặc do người sử dụng vận hành không đúng cách.

(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.

(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.

(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.

(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
