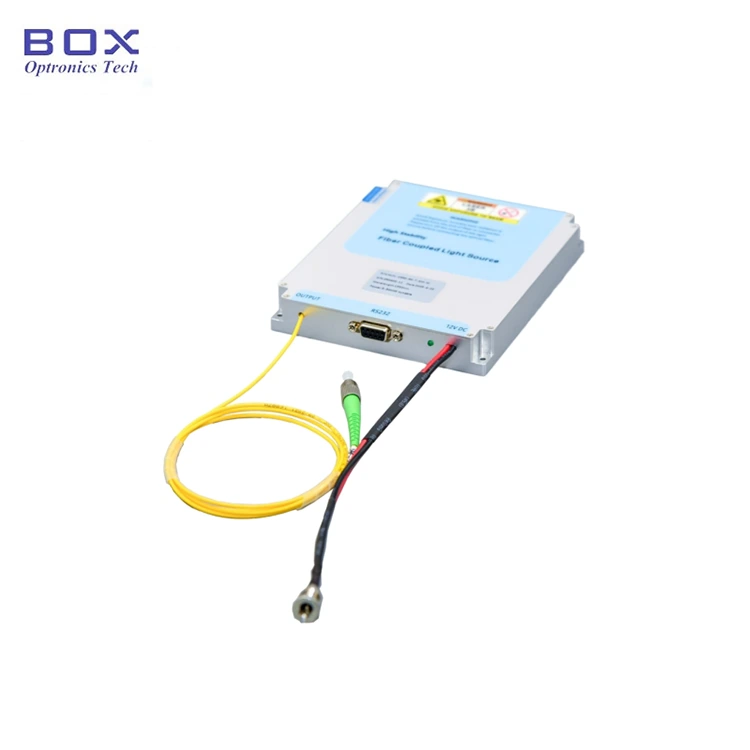

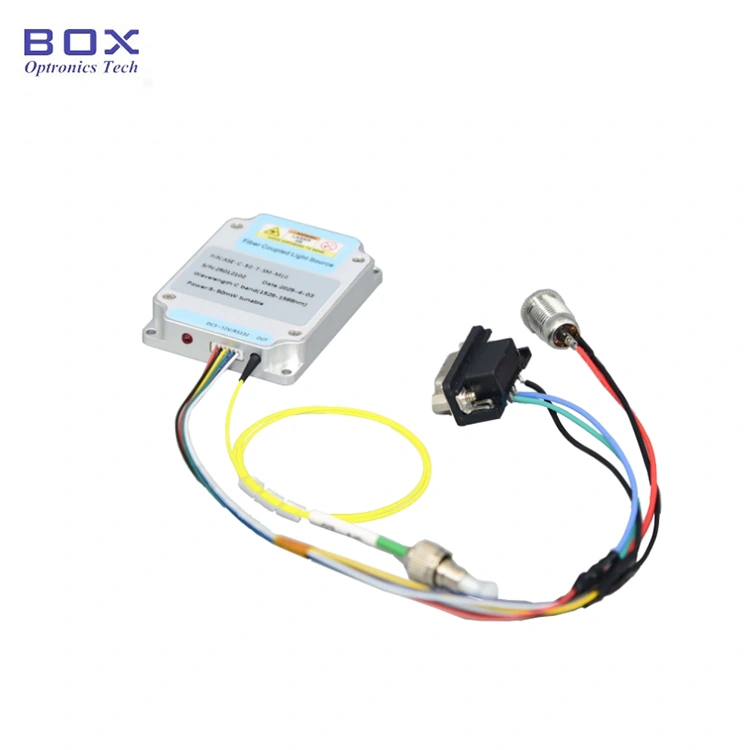

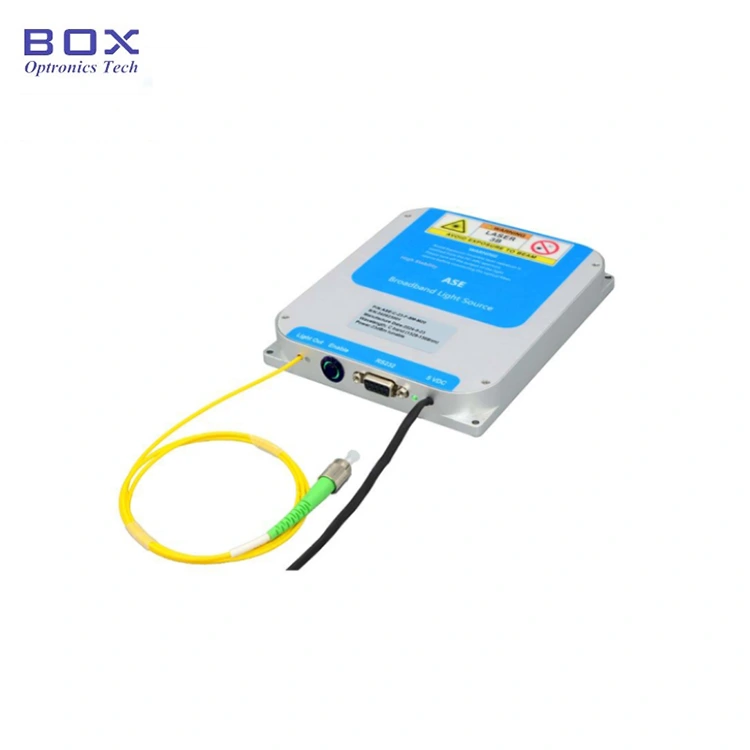

Đây là Nguồn sáng băng thông rộng ASE 1064nm dựa trên Laser bơm bán dẫn và sợi quang pha tạp ytterbium, có phổ 1040~1080nm vùng phủ sóng và công suất đầu ra 10/20/30/50/100/500/1000mW. Bộ hoàn chỉnh phụ kiện đi kèm; hướng dẫn sử dụng được cung cấp. Nó phù hợp để thử nghiệm thiết bị cáp quang, sản xuất lưới FBG, y tế hình ảnh, v.v. Hãy đề phòng độ ẩm, bụi và ăn mòn; nó nên được bảo quản ở nơi khô ráo.
|
Mục |
Đơn vị |
Giá trị |
Ghi chú |
||||||
|
Bước sóng trung tâm |
bước sóng |
1064±2 |
|
||||||
|
Dải quang phổ |
bước sóng |
1040~1080 |
@10dB |
||||||
|
Công suất đầu ra |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Phạm vi điều chỉnh công suất |
- |
10%~100% |
Không bắt buộc |
||||||
|
cách ly đầu ra |
dB |
≥35 |
|
||||||
|
Mất ổn định nguồn điện |
dB |
≤ ± 0,02 (15 phút); |
≤ ± 0,5%; |
||||||
|
Trạng thái phân cực |
- |
Phân cực tự nhiên |
Phân cực tuyến tính |
|
|||||
|
PER |
dB |
.20,2 |
≥23 (10‑100mW) |
|
|||||
|
Sợi bím tóc |
- |
Chào1060 |
PM980 |
FC/APC |
|||||
|
Giao diện truyền thông |
- |
Màn hình cảm ứng / DB9 Nữ (RS232) |
bàn để bàn |
||||||
|
DB9 Nữ (RS232) |
mô-đun |
||||||||
|
Nguồn điện |
- |
AC 110~240V, <30W; |
bàn để bàn |
||||||
|
DC 5V, <24W |
mô-đun |
||||||||
|
255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW) |
bàn để bàn |
||||||||
|
Kích thước
|
mm |
255(W)×322(D)×115(H) (500, 1000mW) |
bàn để bàn |
||||||
|
150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW) |
mô-đun |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
mô-đun |
||||||||
|
Nhiệt độ hoạt động |
℃ |
-5 ~ +55 |
|
||||||
|
Độ ẩm hoạt động |
℃ |
0~70% |
|
||||||
● quang phổ độ phẳng;
● đầu ra nguồn điện là tùy chọn và có thể điều chỉnh;
● Độ ổn định cao công suất đầu ra;
● Mô-đun/bàn làm việc tùy chọn kép với giám sát truyền thông để tích hợp dễ dàng.
● Cảm biến sợi;
● Hình ảnh y tế;
● Thiết bị cáp quang thử nghiệm.

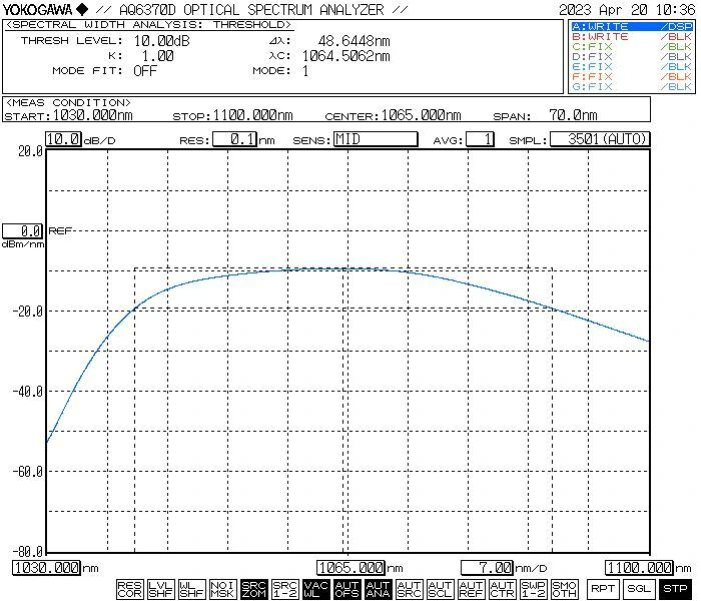

● Phổ điển hình
● Phụ kiện tiêu chuẩn
|
|
Phụ kiện |
Số lượng |
|
1 |
Nguồn sáng ASE (Máy chủ mô-đun) |
1 |
|
2 |
Cáp dữ liệu USB-RS232 DB9 |
1 |
|
3 |
Bộ đổi nguồn (Tùy chọn) |
1 |
|
4 |
Báo cáo thử nghiệm sản phẩm |
1 |
|
5 |
Hướng dẫn vận hành |
1 |
Bước 1. Giải nén và lắp ráp: Vui lòng kiểm tra xem các phụ kiện đã đầy đủ chưa
trước khi lắp ráp.
Bước 2.Kết nối dây nhảy sợi: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm hoặc hư hỏng.
Bước 3. Kết nối Bộ đổi nguồn và Cáp nối tiếp: Kết nối mô-đun nguồn sáng và bộ đổi nguồn; kết nối mô-đun nguồn sáng và máy tính có cáp tín hiệu USB-RS232. (Lưu ý: Máy tính cần cài đặt trình điều khiển cổng nối tiếp trước. Người lái xe có thể là tìm thấy trên đĩa CD-ROM hoặc lấy từ công ty Box Optronics.)

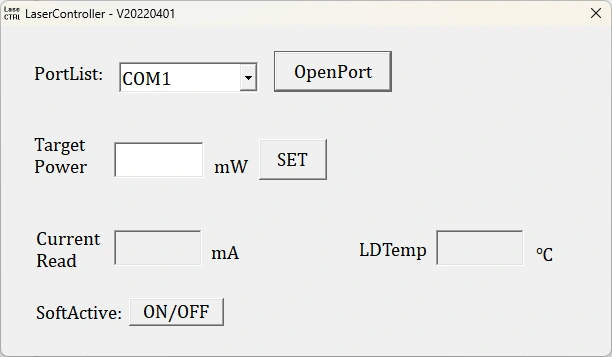

Setp4.Use: Mở nguồn sáng công tắc kích hoạt; đèn báo đầu ra nguồn sáng bật và có công suất quang phát ra. Tại thời điểm này, giá trị dòng điện làm việc và công suất quang là các thông số do máy chủ cài đặt ở lần tắt máy gần đây nhất. Họ có thể được sửa đổi và lưu trong phần mềm máy tính chủ (chỉ dành cho phiên bản model với công suất điều chỉnh).
Bước 5. Sau khi sử dụng, nhấp vào nút đóng, tắt nguồn điện và ngắt kết nối kết nối sợi quang.
|
Tên |
Bước sóng |
Công suất đầu ra |
Loại sợi |
Điều chỉnh điện |
Kích thước |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
Nguồn sáng ASE |
1064:1064nm |
10 :10mW 20:20mW 30:30mW 50:50mW 1H:100mW 5H:500mW 1T:1000mW |
SM: Chào1060 Chiều:PM980 |
T: có thể điều chỉnh |
M20 :Mô-đun M27:Mô-đun B:Bàn ghế |
ví dụ: ASE-1064-10-SM-T-M20
(Thông tin đặt hàng: Nguồn sáng băng thông rộng ASE 1064nm, công suất 10mW nguồn, điều chỉnh công suất, với sợi SM Hi1060, gói mô-đun).
Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com
● Điều khoản báo giá
(1) EXW:
Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.
(2) DAP:
Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.
(3) Khác
● Điều khoản thanh toán
PayPal và T/T có sẵn.
Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)
Hậu cần quốc tế có thể mất 3-5 ngày làm việc.
● Không nên thường xuyên cắm và rút cáp quang đầu nối ở đầu ra. Điều này giúp tránh ô nhiễm bụi có thể tăng tổn thất chèn hoặc làm cho mặt đầu nối bị cháy.
● Khi khởi động, trước tiên hãy xác nhận rằng công tắc nguồn và công tắc phím được tắt, sau đó kết nối nguồn. Khi tắt máy, trước tiên hãy tắt công tắc phím; sau khi đèn báo trạng thái tắt, hãy ngắt nguồn điện. làm không cắt điện trực tiếp khi nguồn sáng đang hoạt động.
● Đối với các mẫu nguồn sáng băng thông rộng ASE có công suất đầu ra nhỏ hơn hơn 200 mW, đầu nối cáp quang đầu ra có thể được kết nối với chế độ đơn khác thiết bị cáp quang thông qua bộ chuyển đổi có thể tháo rời (mặt bích cáp quang). Tuy nhiên, nếu mặt cuối của đầu nối sợi bị nhiễm bẩn, rất dễ bị hư hỏng do cháy khi tia laze được kích hoạt—ngay cả khi công suất laze rất thấp. Vì vậy, Trước khi kết nối đầu nối cáp quang phải sử dụng cáp quang chuyên dụng dụng cụ làm sạch để làm sạch hoàn toàn mặt cuối. Ngoài ra, sử dụng sợi thanh tra mặt cuối để kiểm tra cẩn thận bề mặt, đảm bảo nó hoàn toàn không có bụi và chất gây ô nhiễm trước khi thực hiện kết nối qua sợi quang mặt bích. Trong quá trình làm sạch, kiểm tra và kết nối đầu nối cáp quang, bạn phải đảm bảo rằng nguồn sáng ở trạng thái ngừng hoạt động; dưới không trường hợp các hoạt động này nên được thực hiện trong khi nguồn sáng phát ra ánh sáng. Sau khi sử dụng xong và đầu nối đã bị ngắt kết nối từ các thành phần sợi khác, bạn phải che ngay đầu nối sợi có nắp chống bụi bảo vệ.
● Các mẫu nguồn sáng ASE băng thông rộng có công suất đầu ra 200 mW hoặc cao hơn có thể có đuôi lợn đầu ra được kết thúc bằng đầu nối FC/APC. Tuy nhiên, đầu nối này chỉ dành cho nguồn điện đầu ra do người dùng khởi tạo. giám sát (bằng cách kết nối với máy đo công suất quang) hoặc để giao tiếp với Bộ chuẩn trực sợi quang kết thúc FC để hướng đầu ra laser vào không gian trống. Nó được khuyến cáo không nên sử dụng bộ chuyển đổi mặt bích để kết nối trực tiếp với thiết bị này đầu nối với bím tóc của các sợi hoặc thiết bị khác do người dùng sở hữu; làm như vậy có nguy cơ làm hỏng cả đầu nối sợi và đầu nối bản thân bộ khuếch đại. Nếu cần kết nối với các sợi khác thì khuyến nghị sử dụng mối nối nhiệt hạch; Hơn nữa, đảm bảo rằng các loại các sợi được kết nối tương thích lẫn nhau.
● Bảo quản thiết bị ở môi trường khô ráo, không ẩm ướt.
● Thời hạn bảo hành:
Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.
● Các trường hợp loại trừ khỏi Bảo hành miễn phí:
Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:
(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.
(2) Trục trặc do người sử dụng vận hành không đúng cách.
(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.
(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.
(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.
(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
