1. Giới thiệu về Nguồn sáng băng thông rộng ASE băng tần C
2. Kỹ thuật Thông số kỹ thuật
3. Tính năng sản phẩm
4. Ứng dụng điển hình
5. Chi tiết sản phẩm
6. Các bước thao tác
7. Thông tin đặt hàng
8. Bảng dữ liệu và bảng kiểm tra
9. Điều khoản báo giá và thanh toán
10. Thời gian thực hiện
11. Ghi chú hoạt động và Bảo trì
12. Đảm bảo chất lượng và Dịch vụ hậu mãi

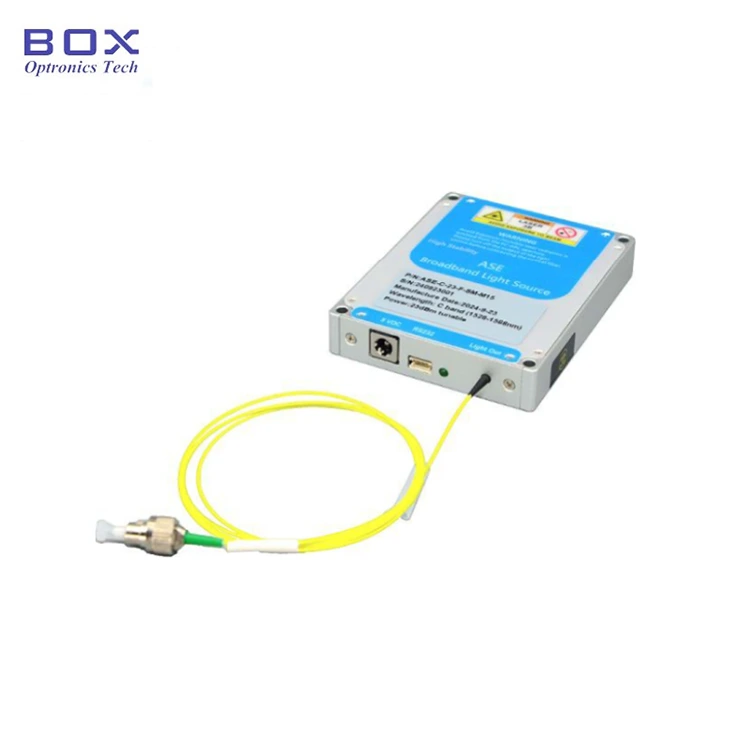

Nguồn sáng băng thông rộng ASE này thuộc về một nguồn sáng không kết hợp, đó là sự phát xạ tự phát được tạo ra bởi một sợi thạch anh pha tạp erbium được bơm bằng laser bán dẫn. Làm phẳng quang phổ công nghệ đạt được quang phổ phẳng băng thông rộng và bước sóng bao phủ dải C, và độ phẳng phổ <2dB, đạt được thông qua sợi SM hoặc sợi PM đầu ra, tùy chọn nguồn nhiều cấp, phù hợp cho các ứng dụng cảm biến sợi quang.
|
Mục |
Đơn vị |
Giá trị |
Ghi chú |
||||||
|
Dải quang phổ |
bước sóng |
1528~1569 |
|
||||||
|
Công suất đầu ra |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Mật độ phổ công suất |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Phạm vi điều chỉnh công suất |
- |
10%~100% |
Không bắt buộc |
||||||
|
Độ phẳng quang phổ |
dB |
2 (10 ~ 200mW); 3 (400 ~ 500mW) |
|
||||||
|
gợn sóng quang phổ |
dB |
.10,1 |
|
||||||
|
cách ly đầu ra |
dB |
≥35 |
|
||||||
|
Mất ổn định nguồn điện |
dB |
≤ ± 0,02 (15 phút); |
≤ ± 0,5%; ≤ ± 1,2% |
||||||
|
Trạng thái phân cực |
- |
Ngẫu nhiên |
Phân cực tuyến tính |
|
|||||
|
PER |
dB |
.20,2 |
≥23 |
|
|||||
|
Sợi bím tóc |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
Giao diện truyền thông |
- |
Màn hình cảm ứng / DB9 Nữ (RS232) |
bàn để bàn |
||||||
|
DB9 Nữ (RS232) |
mô-đun |
||||||||
|
Nguồn điện |
- |
AC 110~240V, <30W |
bàn để bàn |
||||||
|
DC 5V, <15W |
mô-đun |
||||||||
|
Kích thước |
mm |
260(W)×280(D)×120(H) |
bàn để bàn |
||||||
|
150(W)×125(D)×20(H) |
mô-đun |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM tùy chọn |
||||||||
|
Nhiệt độ hoạt động |
℃ |
-5 ~ +55 |
|
||||||
|
Độ ẩm hoạt động |
℃ |
0~70% |
|
||||||
● Tính ổn định cao Đầu ra;
● phẳng quang phổ;
● DB9 Giao tiếp nữ (RS232) để tích hợp dễ dàng.
● Sợi quang cảm nhận;
● Y tế hình ảnh;
● Viễn thông;
● Quang học thử nghiệm thiết bị.

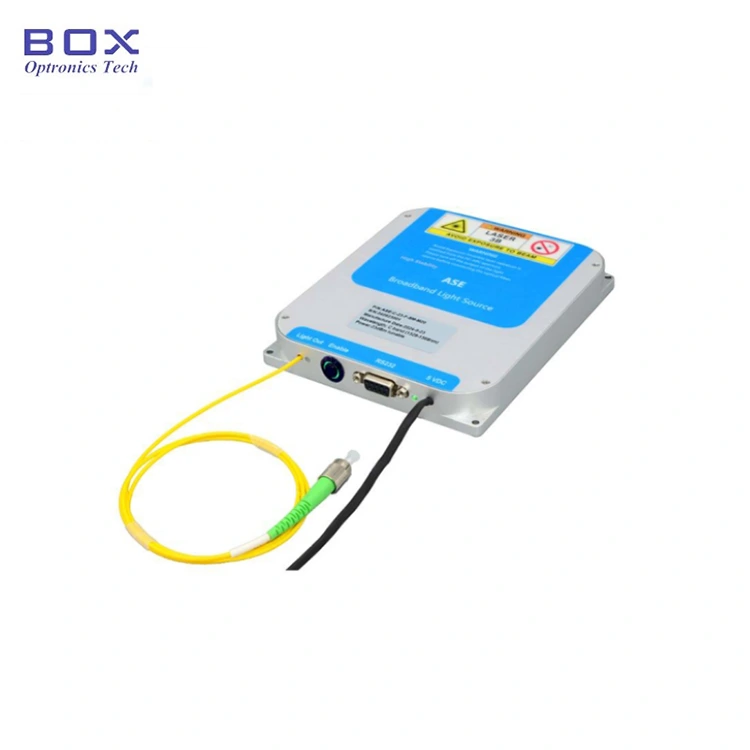

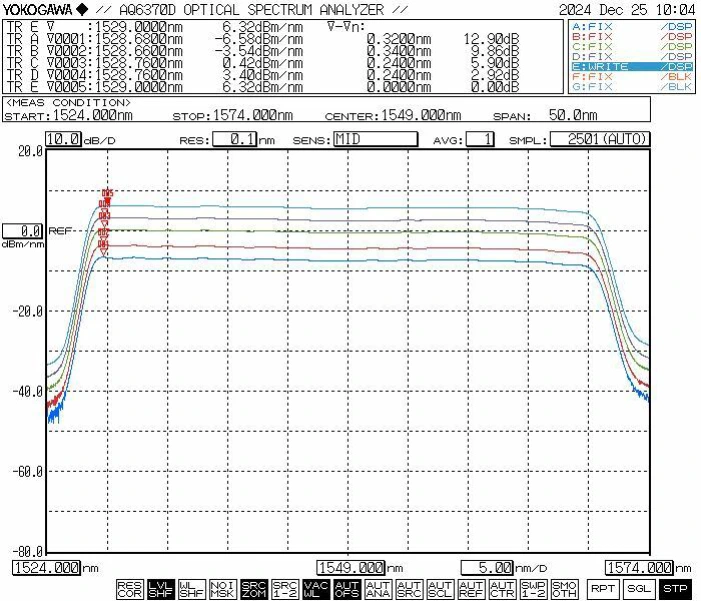

● Phổ điển hình:
● Phụ kiện tiêu chuẩn
|
|
Phụ kiện |
Số lượng |
|
1 |

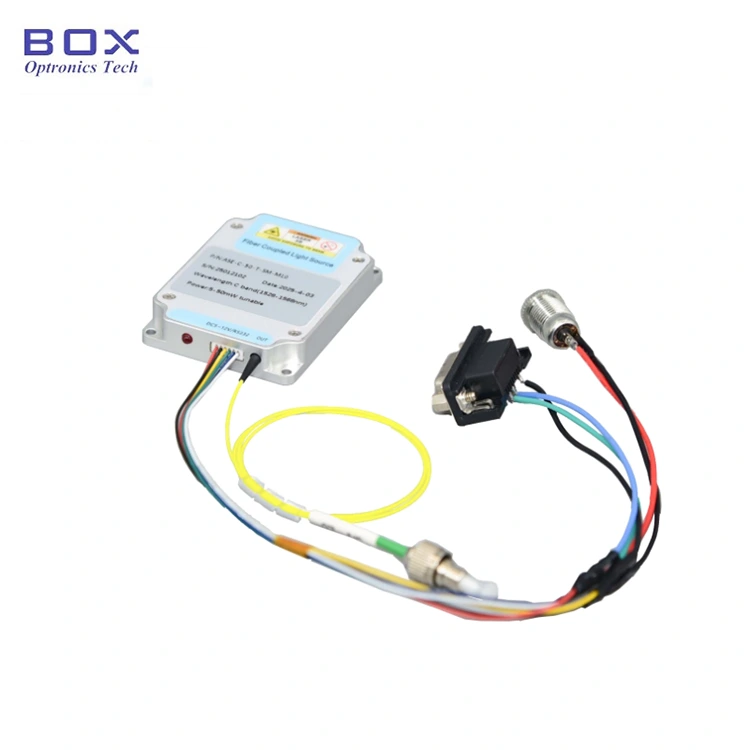

Nguồn sáng ASE (Máy chủ mô-đun) |
1 |
|
2 |
Cáp dữ liệu |
1 |
|
3 |
Bộ đổi nguồn (Tùy chọn) |
1 |
|
4 |
Báo cáo thử nghiệm sản phẩm |
1 |
|
5 |
Hướng dẫn vận hành |
1 |
Bước 1. Mở gói và lắp ráp: Vui lòng kiểm tra xem các phụ kiện đã đầy đủ chưa trước khi lắp ráp.
Bước 2. Kết nối máy nhảy sợi: Mở nắp bụi ở đầu nối sợi hoặc mặt bích, kiểm tra mặt đầu sợi và nối cáp quang hoặc nối cáp quang với thiết bị hoặc đồng hồ đo điện cần kiểm tra sau khi xác nhận rằng không có ô nhiễm hoặc hư hỏng.
Bước 3. Kết nối Bộ đổi nguồn và Cáp nối tiếp: Kết nối mô-đun nguồn sáng và bộ đổi nguồn; kết nối mô-đun nguồn sáng và máy tính có cáp tín hiệu USB-RS232. (Lưu ý: Các máy tính cần cài đặt trình điều khiển cổng nối tiếp trước. Người lái xe có thể được tìm thấy trên đĩa CD-ROM hoặc lấy từ công ty Box Optronics.)

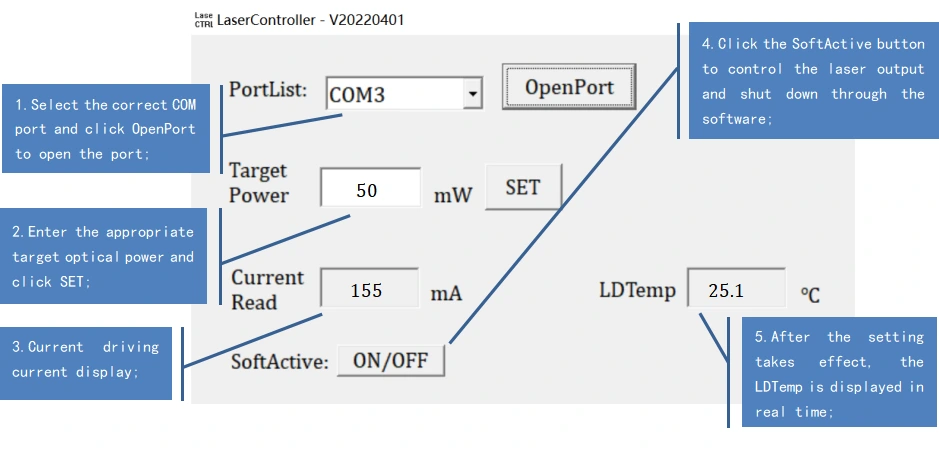

Setp4. Sử dụng:Mở nguồn sáng công tắc kích hoạt; đèn báo đầu ra nguồn sáng bật và có công suất quang phát ra. Tại thời điểm này, giá trị dòng điện làm việc và công suất quang là các thông số do máy chủ cài đặt ở lần tắt máy gần đây nhất. Họ có thể được sửa đổi và lưu trong phần mềm máy tính chủ (chỉ dành cho phiên bản model với công suất điều chỉnh).
Bước5. Sau khi sử dụng: Bấm đóng nút, tắt nguồn điện và ngắt kết nối cáp quang.
|
Tên |
Bước sóng |
Công suất đầu ra |
Loại sợi |
Điều chỉnh điện (Không bắt buộc) |
Kích thước |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
Nguồn sáng ASE |
C:Băng tần C |
10 :10mW 20:20mW 30:30mW 50:50mW 1H:100mW 2H:200mW 4H:400mW 5H:500mW |
SM:SMF-28 Chiều:PM1550 |
T: với |
M15:Mô-đun M20:Mô-đun B:Bàn ghế |
ví dụ: ASE-C-50-SM-T-M
(Thông tin đặt hàng: Nguồn sáng băng thông rộng ASE băng tần C, công suất 50mW nguồn, với sợi SM, điều chỉnh công suất, gói mô-đun).
Đối với các yêu cầu tùy chỉnh khác, vui lòng liên hệ: sales06@boxoptronics.com
● Điều khoản báo giá
(1) EXW:
Nếu bạn có tài khoản DHL/ UPS/ FedEx, Box Optronics khuyên bạn nên sử dụng EXW. Chúng tôi gửi hàng qua tài khoản của bạn; chúng tôi không tính chi phí vận chuyển.
(2) DAP:
Nếu bạn chưa có tài khoản, vui lòng trả trước chi phí vận chuyển cho các sản phẩm.
(3) Khác
● Điều khoản thanh toán
PayPal và T/T có sẵn.
Phải mất khoảng 10-15 ngày làm việc để sản xuất. (Nếu có một số trong kho, nó sẽ được vận chuyển nhanh hơn.)
Hậu cần quốc tế có thể mất 3-5 ngày làm việc.
● Không nên thường xuyên cắm và rút cáp quang đầu nối ở đầu ra. Điều này giúp tránh ô nhiễm bụi có thể tăng tổn thất chèn hoặc làm cho mặt đầu nối bị cháy.
● Khi khởi động, trước tiên hãy xác nhận rằng công tắc nguồn và công tắc phím được tắt, sau đó kết nối nguồn. Khi tắt máy, trước tiên hãy tắt công tắc phím; sau khi đèn báo trạng thái tắt, hãy ngắt nguồn điện. làm không cắt điện trực tiếp khi nguồn sáng đang hoạt động.
● Đối với các mẫu nguồn sáng băng thông rộng ASE có công suất đầu ra nhỏ hơn hơn 200 mW, đầu nối cáp quang đầu ra có thể được kết nối với chế độ đơn khác thiết bị cáp quang thông qua bộ chuyển đổi có thể tháo rời (mặt bích cáp quang). Tuy nhiên, nếu mặt cuối của đầu nối sợi bị nhiễm bẩn, rất dễ bị hư hỏng do cháy khi tia laze được kích hoạt—ngay cả khi công suất laze rất thấp. Vì vậy, Trước khi kết nối đầu nối cáp quang phải sử dụng cáp quang chuyên dụng dụng cụ làm sạch để làm sạch hoàn toàn mặt cuối. Ngoài ra, sử dụng sợi thanh tra mặt cuối để kiểm tra cẩn thận bề mặt, đảm bảo nó hoàn toàn không có bụi và chất gây ô nhiễm trước khi thực hiện kết nối qua sợi quang mặt bích. Trong quá trình làm sạch, kiểm tra và kết nối đầu nối cáp quang, bạn phải đảm bảo rằng nguồn sáng ở trạng thái ngừng hoạt động; dưới không trường hợp các hoạt động này nên được thực hiện trong khi nguồn sáng phát ra ánh sáng. Sau khi sử dụng xong và đầu nối đã bị ngắt kết nối từ các thành phần sợi khác, bạn phải che ngay đầu nối sợi có nắp chống bụi bảo vệ.
● Các mẫu nguồn sáng ASE băng thông rộng có công suất đầu ra 200 mW hoặc cao hơn có thể có đuôi lợn đầu ra được kết thúc bằng đầu nối FC/APC. Tuy nhiên, đầu nối này chỉ dành cho nguồn điện đầu ra do người dùng khởi tạo. giám sát (bằng cách kết nối với máy đo công suất quang) hoặc để giao tiếp với Bộ chuẩn trực sợi quang kết thúc FC để hướng đầu ra laser vào không gian trống. Nó được khuyến cáo không nên sử dụng bộ chuyển đổi mặt bích để kết nối trực tiếp với thiết bị này đầu nối với bím tóc của các sợi hoặc thiết bị khác do người dùng sở hữu; làm như vậy có nguy cơ làm hỏng cả đầu nối sợi và đầu nối bản thân bộ khuếch đại. Nếu cần kết nối với các sợi khác thì khuyến nghị sử dụng mối nối nhiệt hạch; Hơn nữa, đảm bảo rằng các loại các sợi được kết nối tương thích lẫn nhau.
● Hãy đề phòng độ ẩm, bụi và ăn mòn; cửa hàng ở nơi khô ráo.
● Thời hạn bảo hành:
Sửa chữa hoặc thay thế miễn phí đối với các lỗi không phải do con người gây ra trong vòng 1 năm kể từ khi mua. Dịch vụ bảo trì trả phí có sẵn sau 1 năm.
● Các trường hợp loại trừ khỏi Bảo hành miễn phí:
Trong thời gian bảo hành miễn phí, dịch vụ sửa chữa hoặc thay thế miễn phí sẽ được cung cấp cho các lỗi gây ra bởi vấn đề chất lượng sản phẩm. Tuy nhiên, Hộp Optronics có quyền từ chối các dịch vụ sửa chữa miễn phí trong các trường hợp sau Các trường hợp trong thời gian bảo hành:
(1) Thiệt hại do các yếu tố tự nhiên (ví dụ: sét, bụi) hoặc ảnh hưởng của môi trường.
(2) Trục trặc do người sử dụng vận hành không đúng cách.
(3) Thiệt hại vật chất rõ ràng do lỗi của con người gây ra.
(4) Tháo gỡ, sửa đổi hoặc sửa chữa trái phép.
(5) Nhãn bảo hành trên vỏ máy bị thay đổi hoặc không đầy đủ.
(6) Thiệt hại hoặc mất mát trong quá trình vận chuyển.
